1、一.实验目的通过该实验，使学生了解数据抽象的方法，熟练掌握数据的概念模型的表示方法及概念模型向关系数据模型转换的规那么，并加深对关系模型的特点及相关概念的理解。二,实验软件环境PC机，SQLServerManagementStudio,SQLServer2000查询分析器三.实验内容(1)系统的概念模型：使用E-R图表示系统中的实体及实体之间的联系情况。使用数据字典对E-R图的实体和联系进行详细说明。(2)系统的关系数据模型：将E-R图转换成关系模型，详细描述系统需要的根本表、视图和索引，并说明根本表的主码、外码及数据的约束条件。(3)利用SQL语句定义各个关系模式，装入数据，并完成各项操作要

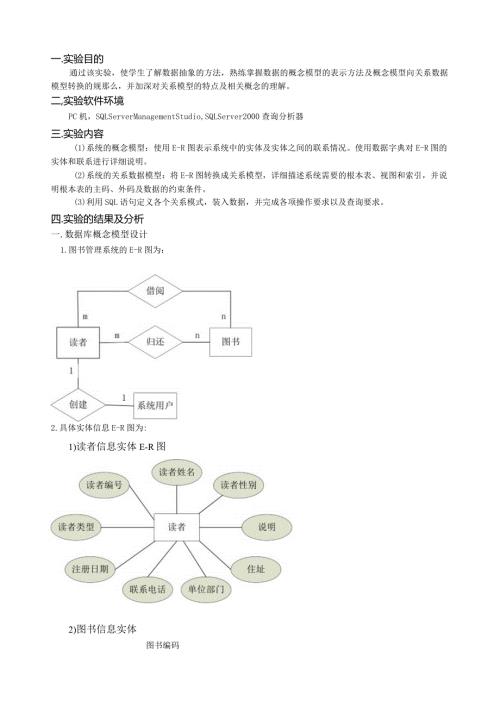

2、求以及查询要求。四.实验的结果及分析一.数据库概念模型设计1.图书管理系统的E-R图为：2.具体实体信息E-R图为:1)读者信息实体E-R图2)图书信息实体图书编码3）系统用户信息三.数据库关系模型设计1 .由ERD导出一般关系模型的原那么：a. 一个1：1的联系可以转换为一个独立的关系模式，也可以和任意一端对应的关系模式合并。b. 一个1：n联系可以转换为一个独立的关系模式，也可以与n端对应的关系模式合并。c. 一个m：n联系转换为一个关系模式。d. 3个或3个以上实体间的一个多元联系可以转换为一个关系模式。2 .具体的属性及关系模式：a）读者读者编码,读者姓名，读者性别，读者类别，注册日期
3、联系，单位部门，住址，说明）b）图书（图书编码,图书名称，图书类别，出版社，作者，图书价格，登记日期，是否借出，借阅人编号，说明）C）借出（记录号,读者编号,读者姓名，图书编号,图书名称，图书类别，图书价格，借出日期，归还日期，是否归还，操作员）d）归还（记录号,读者编号,读者姓名，图书编号,图书名称，图书类别，图书价格，借出日期，归还日期，罚款金额，其他金额，总计金额，操作员）e）罚款（罚款类型,罚款金额，读者编号）D用户（用户名,用户密码，用户类型）3 .数据库关系模型数据字典：a.读者readelnfb名称字段名称类型及大小主键非空读者编号codevarchar(30)YesYes读者
4、姓名namevarchar(40)NoYes读者性别setvarchar(8)NoYes读者类别typechar(20)NoYes注册日期reg_datesmalldatetimeNoYes联系phonechar(15)NoNo单位部门deptvarchar(60)NoNo住址addressvarchar(80)NoNo说明briefvarchar(100)NoNob.图书bookinfo名称字段名称类型及大小主键非空图书编码codevarchar(15)YesYes图书名称namevarchar(60)NoYes图书类别typechar(20)NoYes出版社pressvarchar(40)
5、NoNo作者writervarchar(30)NoNo图书价格pricechar(8)NoNo登记日期in_datesmalldatetimeNoYes是否借出isBorrowbitNoNo借阅人编号reader_codevarchar(30)NoNo说明briefvarchar(100)NoNoc.借出信息borrowlnfo名称字段名称类型及大小主键非空记录号IDIDENTITY(0,1)YesYes读者编号reader_codevarchar(20)NoYes读者姓名reader_namevarchar(40)NoYes图书编号book_codevarchar(20)NoYes图书名称b
6、ook_namevarchar(60)NoYes图书类别book_typechar(20)NoNo图书价格pricechar(8)NoNo借出日期borrow_dateSmalldatetimeNoYes归还日期return_dateSmalldatetimeNoYes是否归还isReturnbitNoNo操作员operatorchar(20)NoYesd.归还信息retumlnfo名称字段名称类型及大小主键非空记录号IDIDENTITY(0,1)YesYes读者编号reader_codevarchar(20)NoYes读者姓名reader_namevarchar(40)NoYes图书编号bo
7、ok_codevarchar(20)NoYes图书名称book_namevarchar(60)NoYes图书类别book_typechar(20)NoNo图书价格pricechar(8)NoNo借出日期borrow_datesmalldatetimeNoYes归还日期return_datesmalldatetimeNoYes罚款金额punishchar(6)NoNo其他金额otherchar(6)NoNo总计金额totalchar(7)NoNo操作员operatorchar(10)NoYese.系统用户表USerS名称字段名称类型及大小主键非空用户名usernameVarCHAR(40)Yes
8、Yes用户密码passwdvarchar(30)NoNo用户类型isAdminbitNoYesf.罚款设置表punishType名称字段名称类型及大小主键非空罚款类型typechar(20)YesYes罚款金额moneychar(6)NoYesg图书类别设置表bookType名称字段名称类型及大小主键非空类别名称typechar(20)YesYes可借出天数moneychar(6)NoYesh.读者类型设置表名称字段名称类型及大小主键非空类别名称typechar(20)YesYes可借书册数numberintNoYes五.实验心得体会通过这次的实验，使我对数据库的设计有了初步的了解。在进行设计时，我们必须熟悉数据抽象的方法，掌握数据的概念模型和关系数据模型，并且懂得二者之间的转换规那么，这样才可以在设计中有事半功倍的效果。
