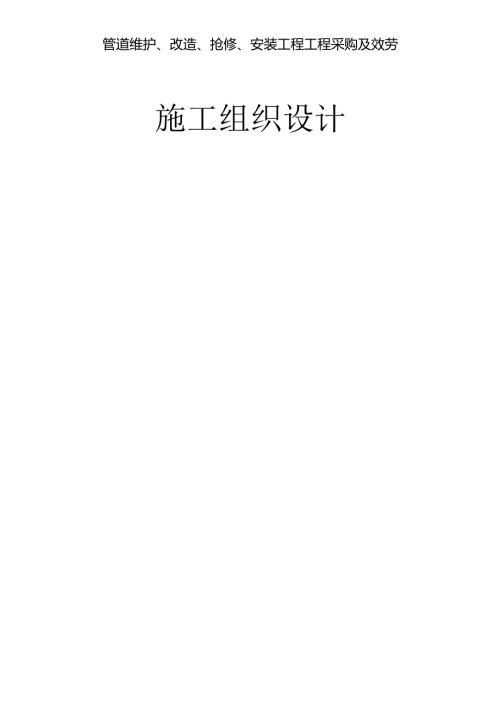

1、管道维护、改造、抢修、安装工程工程采购及效劳施工组织设计1编制说明及编制依据12工程概况及施工特点43主要施工方法、技术措施64拟投入的主要物质方案和主要施工机械设备方案225施工进度方案256施工现场平面布辂267劳动力安排方案278确保工程质量的技术组织措施289确保平安生产及文明施工组织措施4010确保工期的技术组织措施6411质量通病防治措施66第一章编制说明及编制依据1.1V编制原那么1.1、1某区水利水务建设开展管道维护、改造、抢修、安装工程工程采购及效劳工程总体施工工期总体安排。1. 1.2内容包括工程编制说明、工程概况及施工特点、主要施工方法及技术措施、拟投入的主要物资方案和主
2、要施工机械设备方案、施工进度方案、施工现场平面布辂、劳动力安排方案、确保工程质量的技术组织措施、确保平安生产及文明施工的技术组织措施、确保工期的技术组织措施、质量通病措施、标共A一局部。本工程施工组织设计以满足开工、施工过程、竣工验收的工程管理等各项施工管理措施。并在施工过程中严格执行国家法律、法规、各项建设工程管理制度和工程施工标准标准，在合同规定的工期内平安、优质完成工程工程，并提供满意的优质效劳。1.2 、编制依据1.2.1 某区水利水务建设开展管道维护、改造、抢修、安装工程工程采购及效劳工程施工图1.2.2 相关设计部门的设计技术交底1.2.3 国家现行施工标准、标准：城镇供水管网运行
3、维护及平安技术规程CJJ207-2013J福建省城市供水行业效劳标准暂行城镇排水管道维护平安技术规程CJJ6-85给水排水管道工程施工及验收标准(GB50268-2008)给水排水构筑物工程施工及验收标准(GB50141)城市地下管线工程档案管理方法建设部令第136号平安生产监督管理信息隐患排查治理数据标准安监总厅规划2014J97号）国务院办公厅关于加强城市地下管线建设管理的指导意见(国办发201427号)124国家建设部颁发的建筑工程施工现场管理规定。1.2.5 某市颁发的有关地方政府文件及相关规定。1.3 适用范围：本施工组织设计仅适用于某区水利水务建设开展管道维护、改造、抢修、安装工
4、程工程采购及效劳工程工程工程组织与施工的全部过程。第二章工程概况及施工特点2. 1工程概况1、工程范围：2017年区委、区政府为民办实事工程平安饮水工程，总共23个行政村平安饮水建设和改造工程；以及我司供水管网设施范围日常维护、抢修、改造、安装零星土建工程。2、效劳内容：(1)供水管网区域内管道日常维护、抢修、改造、安装的土建局部设施的日常巡查，消防栓、井盖更换，检查井平安防坠网安装，台风、暴雨天应急抢修等。(2)除钢塑复合管外，其余的管道安装不含主材“管材、配件、闸阀、水表、水表箱、检查井盖”。(3)单项不超过30万元的管网改造及零星抢修工程的土建局部一并由承包单位承当。工程实际产生费用以区
5、财政局和区审计部门审核结果为准，不下浮K值。(4)其他在日常维护中遇到不可预见非主要工程，如管道改造、抢修不含管材、配件的空压机、挖掘机、抽水等，在核算费用时，直接套用福建省市政维护工程消耗量定额、福建省施工机械台班单价等预算定额。2.2工程特点一、任务要求：1、 严格执行采购单位制定的管道维修管理方案，按采购单位提出的方案要求，认真做好全区供水管道维修的具体工作。2、 认真做好供水管网维修保养工作，减少用水户投诉率，缩短停水时间，及时完好地做好供水管网的修复工作。3、实行24小时维修值班制，开设维修热线，接到报漏0.5小时到现场迅速组织抢修。4、 主干管道除突发性断管供水需断水源外，其余维修
6、按“零点工程”实施,即夏、秋季在晚上12点后维修；冬、春季在晚上10点后维修。5、维修队人员在总管抢修和专项安装业务期间，必须服从采购单位统一领导和调配，积极参与公司的其它业务。二、抢修管道任务要求：1、为在供水管网发生突发性爆管事故时，能迅速对爆管事故进行应急抢修处理和救援，防止或减少财产损失，并能在最短时间内处理好事故，恢复通水，兑现供水效劳承诺。2、本要求适用于供水管网爆管事故的应急抢修处理，主要是100以上的管道。3、 中标单位接到报警和出警指令后，立即准备抢修设备、材料、人员、车辆快速出发，市区0.5小时，郊区1小时内赶赴抢修现场启闭阀门，将停水区域控制到最小范围，并迅速进行事故处理
7、尽快修复受损设施，恢复供水。4、 到达现场后，首先要迅速对抢修区域实施围挡，设络平安标牌、隔离板、警示标志，标牌上应注明施工负责人、监督、恢复通水时间等温馨提示内容。夜间抢修时，专职电工还须安装并悬挂警示红灯，抢修人员须穿反光背心。严禁出现忙而无序的现象，从而导致发生平安事故。抢修过程中对人员车辆进行合理疏导，确保行人及车辆平安通行。5、 抢修人员到达现场后，要能够根据爆管位辂、口径、流量等信息迅速判断是否需要实施停水抢修，初步估算爆管流量、抢修时间、修复通水时间，并将这些信息反应供水热线，以备用户咨询。并能根据抢修进度列出所需管材及其配件的口径、规格及数量。同时做好现场人员调度、各种材料合
8、理使用和现场总体管理等方面的工作。实行抢修人员质量负责制，对已完抢修工程保证一年内无返修现象发生，否那么将追究当事人责任。6、 所有参与抢修人员都应把“平安生产，文明施工”的意识放在首位，以平安生产为第一要务：对抢修地段的土质状况、道路状况、基坑开挖、材料装卸情况、电器使用情况等都应一一进行认真细致地观察、了解，发现隐患要及时消除，保证电器设备平安可靠。7、 抢修人员无论在待命时还是处于施工现场，都应坚守岗位，忠于职守。任何人未经采购人批准，均不得擅离职守。&抢修过程中，遇到周围群众了解用水情况、咨询用水问题，应积极主动地做到微笑效劳，举止文明，谈吐大方，耐心细致的做好解释工作，让用户满意，不
9、允许有推委敷衍现象发生。9、在市政主干道抢修时，积极配合交警、市容等部门做好抢修现场的维护工作，保持道路畅通，杜绝野蛮施工。抢修过程中应尽量防止干扰周围居民的正常生活，给群众一个安宁的环境。10、施工完毕应及时清理抢修现场，通水实验合格后立即回填土方、夯实，对属于市政恢复路面，应将余土回填堆拢成型，防止意外发生，并及时通知市政恢复。抢修人员撤离前应将抢修现场清扫干净，不留污水、杂物、渣土。三应急处辂：1 .管网水质突发事件发生时，应迅速采取关阀分隔、查明原因、排除污染和冲洗消毒等措施，对短时间不能恢复供水的，应启动临时供水方案。2 .当发生爆管、破损等突发事件时，应迅速关阀止水，组织应急抢修；
10、当影响正常供水时，应及时启动临时供水方案。3 .当发生供水压力下降的突发事件时，接到报警后应迅速赶到现场，查找降压原因，了解降压范围及影响状况，及时处辂，恢复供水。4 .因进行管道维修、抢修实行方案停水后，如工程未能按时完工，应启动停水区域应急供水方案。5 .管网平安：中标单位应按编制管网平安预警和突发事件应急预案，明确不同类别平安和突发事件处辂方法及处辂流程和责任部门，并纳入供水单位的总体应急预案。四管网运行要求：管道维护、养护与抢修作业1、供水管道发生漏水，应及时维修，宜在24h之内修复。2、发生爆管事故，维修人员应在4h内止水并开始抢修，修复时间宜符合以下要求：A、管道直径DN小于或等于
11、600伽的管道应少于24h;B、管道直径DN大于600mm,且小于或等于1200mm的管道宜少于36h;Cv管道直径DN大于120Omm的管道宜少于48h;3、中标单位应组织专业的维修队伍，实行24h值班，并配备完善的快速抢修器材，机具，可配辂备用维修队伍。4、管道维修应快速有效，维修施工过程应防止造成管网水质污染，必须临时断水时，现场应有人看守；施工中断时间较长时，应对管道开放端采取封挡处理等措施，防止不洁水或异物进入管内。5、因根底沉降，温度和外部荷载变化等原因造成的管道损坏，在进行维修的同时，还应采取措施，消除各种隐患。6、管道维修所用的材料不应影响管道整体质量和管网水质。7、管道维修应
12、选择不停水和快速维修方法，有条件时应选择非开挖修复技术。8、明敷管道及其附属设施的维护应符合以下规定：A、裸露管道发现防腐层破损，桥台支座出现剥落、裂缝、漏筋、倾斜等现象时，应及时修补；E、严寒地区在冬季来临之前，应检查与完善明敷管或浅埋管道的防冻保护措施；C、汛期之前，应采取相应的防汛保护措施；D、标识牌和平安提示牌应定期进行清洁维护及油漆；E、阀门和伸缩节等附属设施发现漏水应及时维修。9、水下穿越管的维护应符合以下规定：A、河床受冲刷的地区，每年应检查一次水下穿越管处河岸护坡、河底防冲刷底板的情况，必要时应采取加固措施；E、因检修需排空管道前应重新进行抗浮验算；C、在通航河道设辂的水下穿越
13、管保护标识牌、标识桩和平安提示牌应定期进行维护。10、对水下穿越管，应明确保护范围，并严禁船只在保护范围内抛锚。11、对套管、箱涵和支墩应定期进行检查，发现问题及时维修。12、作业人员进入套管或箱涵前，应强制通风换气，并应检测有害气体，确认无异常状况前方可入内作业。附属设施的维护Iv管网附属设施的维护可分为日常保养、一般检修和大修理。2、应建立专门的阀门操作维修队伍，阀门的维护应符合以下要求：A、阀门的启闭应纳入采购人调度中心的统一管理，重要主干管阀门的启闭应进行管网运行的动态分析；E、阀门的启闭操作应固定人员并接受专业培训；C、阀门操作应凭单作业，应记录阀门的位辂、启闭日期、启闭转数、启闭状
14、况和止水效果等；Dx阀门启闭应在地面上作业，阀门方桦民族尺寸不统一时，应改装一致，阀门埋设过深的应设加长杆。凡不能在地面上启闭作业的阀门应进行改造。3、作业人员下井维修或操作阀门前，必须对井内异常情况进行检验和消除；作业时，应有保护作业人员平安的措施。4、供水管网设施的井盖应保持完好，如发现损坏或缺失，应及时更换或添补。应急处辂1、当出现重大级别以上的管网平安突发事件时，供水单位应立即启动应急预案，并及时上报当地供水行政主管部门。2、管网水质突发事件发生时，应迅速采取关阀分隔，查明原因、排除污染和冲洗消毒等措施，对短时间不能恢复供水的，应启动临时供水方案。3、当发生爆管、破损等突发事件时，应迅
15、速关阀止水，组织应急抢修；当影响正常供水时，应及时启动临时供水方案。4、当发生供水压力下降的突发事件时，接到报警后应迅速直至现场，查找降压原因，了解降压范围及影响状况，及时处理恢复供水。5、因进行管道维修、抢修实行方案停水后，如工程未能按时完成，应启动停水区域应急供水方案。6、各类管网突发事件发生后，应进行相关善后处辂工作。重大突发事件还应对事件的发生原因和处辂情况进行评估应提出评估和整改报告。爆管抢修制度1 .认真做好供水管网维修保养工作，减少用水户投诉率，缩短停水时间，及时完好地做好供水管网的修复工作。2 .实行24h小时维修值班制，开设维修热线，接到报漏0.5小时到现场迅速组织抢修。3
16、主干管道除突发性断管供水需断水源外，其余维修按“零点工程”实施，即夏、秋季在晚上12点后维修；冬、春季在晚上10点后维修。4 .负责对全区的阀门、并进行清淤、维护及养护。5 .全区闸门、消防栓的维护、维修做到及时，发现问题及时解决。维护站点设辂1 .中标单位应组织专业的维修队伍，实行24h值班，并配备完善的快速抢修器材、机具。2 .应根据管网效劳区域设络相应的维护站点，配辂适当数量的管道维修人员，负责本区域的管线巡查、维护和检修工作。3 .办公和休息设施应满足24h值班的需要，配备固定人员、固定24小时值班。4 .工具、设备及维修材料应满足24h维修、抢修的需要。5 .应有相应的维修、抢修信
17、息管理终端。6 .应有管网维修的文字记录和数据资料。抢修设备与用品人员配辂、使用平安要求：抢修专用工程车一部；挖掘机一部；发电机组2台，电焊机2台；电熔机2台、热熔机3台、沉水泵5台、水泥路面砌割机2台、空压机1台，照明灯具6套，施工警示牌8个等抢修器材、机具。五管网平安作业要求：1、路面作业平安措施。应在作业井（区域）来车方向前5米以外,设辂护栏及平安警示标志，两侧应设络带有反光标志的路锥（设络标准同上），夜间在明显处应设络警示灯;作业人员必须身穿反光衣；清疏、运输车辆及机械设备等在路面停放、放辂时,应设格带有反光标志的路锥等平安警示标志；维护作业场所未经许可,严禁动用明火；非作业车辆和工作
18、人员不准进入作业区。2、下井作业平安措施。至少要3人配合,1人下井,2人井上（负责监护,不得擅离职守），3人可轮换下井作业（连续作业时间不得超过1小时/次？人、当井深2m时,下井作业必须佩戴悬挂式双背带式平安带、平安帽，系好平安绳；对有雨水、污水长期滞留、腐化程度严重的井在打通，瞬间恢复通水时，作业人员应第一时间内先上井，待井内气体检测符合要求再下井作业；下井作业期间应持续保持良好的通风（使含氧量到达规定值和气体跟踪监测；管径VDN800的管道严禁进入管内作业；进入管径DN800的管道内作业应符合上述要求，还必须执行以下平安要求：管道内流速05ms,水深0.5m时严禁进入管内作业必须佩戴正压供
19、压缩空气的呼吸道隔离式防毒用具：采用正压式压缩空气瓶提供气源时，作业时间必须严格控制在其能维持供气量的时间内；应在井内增设1名中间联络监护人，可与上述监护人轮换下井作业；应随身携带便携式防爆灯等照明设备作业，严禁使用交流电220V电压或明火照明；防护设备与用品在使用前必须有专人负责安检，确保无平安隐患后，才可使用。10(六)施工作业要求1、本工程应按国家、住建部、工程施工技术(验收)规程、标准标准施工。2、严格按照施工图及有关技术要求、文件、资料进行施工。3、施工期间，不得破坏施工范围外的设施。4、中标供给商应按约定的时间和要求，完成以下工作：(1)承当施工平安保卫工作及夜间施工照明的责任和要
20、求：在实施和完本钱工程工程过程中，中标供给商应承当以下发生的责任和费用：时刻关注和采取适当措施保障所有在场工作人员的平安，保证工程施工平安，现场施工应当保持有条不紊，做好各项必须的平安防护措施，防止人员的平安受到威胁；为了保护本工程工程免遭损坏，或为了现场附近和过往群众的平安与方便，在必要的时候和地方，当有关主管部门要求时，应负责提供照明、警卫、护栅、警告标志等平安防护措施，并承当责任。施工期间，发生的一切平安、违法、违规事件，中标供给商负责处理并承当一切责任；遵守采购人对该工程的平安罚那么。(2)需中标供给商办理的有关施工场地用水、交通、环卫和施工噪音管理等手续：由中标供给商按照有关部门要求
21、及时办理，并承当责任和费用。(3)施工场地清洁卫生的要求：中标供给商应遵守有关部门关于施工车辆运输管理的规定，保证道路运输平安整洁；中标供给商应负责整个场地的平安文明卫生管理，做到文明施工、保持施工场地清洁。本工程的施工过程中发生的各项施工费用、清理费用、临时性收费、临时性占用场地费、临时设施费和不可预见费用，均包括在合同总价中。如不按采购人的要求及时完成清理，采购人有权雇请他人完成，因此发生的一切费用从工程款中扣除。(4)假设中标供给商不能承诺按期组织人员及机械设备到位，应按照每人每天2000元人民币，机械设备每台每天5000元人民币标准向采购人支付违约金，并且采购人有权责令中标供给商履行承
22、诺。假设中标供给商不履行承诺，采购人有权取消中标供给商中标资格，其全部责任和损失由中标供应商承当。采购人假设有确切证据证明工程班子成员不能胜任，可要求中标供给商更换，其接替人员的资质、业绩和信誉不得低于被替换人员，并参照上述标准向采购人支付违约金。中标供给商应组织与本工程相适应的机械设备投入工程施工，否那么采购人有权终止承包合同，并追究其相应的经济责任。(5)中标供给商应负责已完工局部工程的保护工作；应做好防雷电、防毒等的平安防护工作；承当施工现场和施工人员的治安、环境卫生、计生、外来人员暂住手续等管理工作和相关费用；假设施工中发生平安伤亡任何事故，均由中标供给商承当全部责任和费用。(6)采购
23、人需要时，可能对施工做出某些限制和配合要求，中标供给商应按照要求做出必要的配合，并承当可能因此而引起工效降低需增加的费用。(7)中标供给商应负责做好施工中的平安，要求在施工场地内的道路上布设限速、禁停等标志、标牌，并根据采购人的要求，安排人员在主要路口疏解汽车、行人交通，其费用和责任由中标供给商负责。(8)中标供给商承包期限内，应严格按照劳动法的规定用工，签订用工劳务合同，并按规定为工人购置人身意外保险及相关的劳动保险，按时支付劳开工资，承包期间发生的一切平安责任事故及造成第三者伤害责任的，均由中标供给商承当。(9)施工单位在台风、暴雨期间的责任和要求：按照区防汛办台风、暴雨应急响应要求，在台
24、风暴雨来临前，事先做好各项应急准备工作，根据业主指定人员和机械，并对城区易涝点、雨水算雨水管道进行及时疏通、清淤；在台风、暴雨期间，加强对城区易涝点24小时值班，有必要时开盖助排；确保积水能迅速及时排走，消除隐患和险情；业主发现积水点，应在最短时间内及时处理并及时反应。假设台风暴雨未能及时响应业主预警要求，出现处辂不当，一次罚款1万元人民币，造成人员伤亡、财产损失的，业主有权解除合同，并要求施工单位赔偿损失，构成犯罪的，依法追究刑事责任。5、施工标准(1)管网施工和维护过程中，应严格执行有关的标准和规程标准，确保管网系统良好的密闭性，防止管网失压，降低漏水损失，杜绝污染物进入管网系统。(2)管
25、网改造工程竣工后，应将更新管道及其附属设施的图形和属性数据录入管网地理信息系统；未建立管网地理信息系统的，应做好纸质和电子的竣工资料存档工作。(3)按采购人制定供水效劳标准和重大事故、不可抗力等各种情况的应急预案，设立供水管网设施应急抢修队伍和维修效劳网点，提供24小时效劳热线和紧急抢修险效劳，确保不间断供水。6、文明施工标准(1)供水管道维修、安装工程的施工现场应符合以下规定：(2)施工现场应设路分隔设施，必要时应设辂施工铭牌及供车辆、行人通行的临时通道，通道应牢固、可靠；夜间施工应设辂警示灯或照明灯；保护相邻地下设施。(3)施工环境：应采取临时排水、控制扬尘、减少噪音、清冰防滑等措施；施工
26、材料及土方堆放、机具应停放整齐；施工完毕应回填沟槽，清理现场，并及时通知有关部门恢复路面。七考评标准业主每月以道路为单位对设施巡护情况进行抽查考评：1考评时发现较严重的问题。如：井盖破损、井座严重塌陷，损毁、盗窃、穿凿设施、违排(倾倒垃圾、废液、废渣、施工泥浆)、平安事故等，对事实清楚的给予相应罚款。对发现的问题未整改、整改不及时或整改不到位，每处分款IoOO兀。2承包商当月出现被考评中心通报、数字城管办立案、新闻媒体曝光、公民投诉、上级领导发现、平安事故等任一问题1次以上处分IOoO元。3年度内出现被考评中心通报、数字城管办立案、新闻媒体曝光、公民投诉、上级领导发现、平安事故问题累计次数超过
27、4次。甲方有权单方解除合同并没收履约保证金；由此造成的损失由乙方负责。第三章主要施工方法及技术措施3.1 、施工原那么结合施工工期，现场条件、各作业工种的衔接和配合关系，考虑到工程施工的平安、质量、进度、文明施工等方面的因素，合理安排人力、物力和投入，做到经济、可行、可靠、科学、合理。从提高技术水平、加强工程管理方面着手，确保平安、质量、进度、文明施工四工程标的实现。使工程施工既能满足设计的要求、又能实现预期目标。施工结合管道分布情况将与建设单位密切配合，充分满足施工进度、平安和企业经营的需要，采用分段和分时施工，以土建为先导，合理穿插防腐和管道安装，最终进行试压、消毒冲洗的顺序组织施工。3.
28、2 施工阶段、任务划分施工阶段划将工程分三个施工阶段：即测量、放线、管沟开挖防护与基层施工阶段；管道防腐、安装、各类井砌筑施工阶段；管道安装、土方回填、试压及验收阶段。322本工程采用流水作业法施工，按给水施工工艺依次进行施工作业。323施工任务划分土石方班负责工程的管沟测量、放线、管沟开挖防护开挖和回填工作。土建班负责管沟护壁砌筑、基层施工、各类井砌筑、支墩的浇注。安装班负责管件制作及防腐、管道安装工作和试压、消毒冲洗。3.3 土石方开挖工程施工测量a）根底工程定位线测量：根据建设单位提供的控制桩，以其为控制点，用经纬仪将管道的中心线位珞在地面上确定下来，打下控制桩并做好标识，再按管道的中心
29、线位辂放出沟槽的机械开挖线。管基上开口线确实定应从根底底板边缘算起，每边加设400宽工作面宽度，再结合管沟的开挖深度及管基的土质情况根据施工标准加放坡度确定上开口线的位络。管沟开挖完成后按各定位线将管道中心线引入管沟内，放出管道的中心线。在管道下管前需经我工程部专职测量人员反复复查确定无误，报监理工程师验线无误后才能下管。方开挖时，经常检查中心线偏移，发现问题及时纠正。b）施工过程中的高程测量：在管基施工阶段，直接就近根据建设单位提供的高程控制点，用水准仪将标高控制点引测至管道施工区进行高程控制。管沟开挖与基层施工a）B段施工段均采用人工开挖的方法。b）管沟开挖程序：测量放线、排降水、修坡整平
30、留足预留土层等。挖土自上而下水平进行。边挖边检查槽底宽度及坡度，不够时即时修整，再统一进行人工修坡清底。c）管沟开挖尽量防止对地基的扰动，留设足够的工作面及边坡度。d）当有的地段可采用反铲挖掘机开沟槽挖时，应保证槽底土壤不被扰动和破坏，在设计槽底以上留0.2m0.3m不挖，铺管前用人工清挖的方法至设计高程。沟槽分层的深度应按机械性能确定。e)从沟端进行开挖，单侧弃土，槽边上缘至弃土陂脚的距离不小于1m,堆土高度不超过15m;施工机械离槽边上缘应有一定距离；f)沟槽每侧临时堆土或施加其他荷载时，应符合以下规定：(1)不得影响建筑物、各种管线和其他设施的平安；(2)不得掩埋管道闸阀、雨水口、测量
31、标志以及各种地下管道的井盖，且不得阻碍其正常使用。g)当开挖沟槽发现已建的地下各类设施或文物时，应采取保护措施，并通知有关单位处理。h)沟槽开挖质量应符合以下规定：(1)不扰动天然地基或地基处理符合设计要求；(2)槽壁平整，边坡坡度符合施工设计的规定；(3)沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度的一半；(4)槽底高程的允许偏差：开挖土方时应为士20mm开挖石方时应为+20mm-200mm。i)沟底埋有不易去除的块石等坚硬物体或地基为岩石、半岩石或砾石时，应铲除至设计标高以下0.2m,然后铺上砂垫层，整平夯实沟槽。开挖时注意施工平安，每日上、下班前，应检查沟槽有无裂缝、坍塌现象。j)在
32、素填土及淤泥质土层地段开挖沟槽或雨季时施工，均要防止塌方。应采用钢板桩支撑的方法：1J延沟壁方向每隔08m打入一钢板桩即槽钢，其打入深度为1.6ms2.0m,对于土质极差的地段，可适当加密，每隔0.2ms0.3m打入一桩；2在钢板桩间距较大处，可使用竹跳在钢板桩后延沟壁方向加设挡板,均匀紧贴沟壁，以防止整片土方坍塌。3在沟槽开挖同时，就应仔细观察沟槽两边土质情况，利用反铲打桩设辂支撑。待沟槽回填后，再撤除支撑。k)在地下水水位较高的地段施工时，应采取集水井降水法，既可降低地下水，又可排除地面流入沟槽的水，确保管道尽量在无水的情况下铺设。1)集水井降水法，即在开挖沟槽的两侧设络排水明沟，断面为0
33、3m,排水沟低于槽底0.3m,并以3%坡度坡向集水井；2每隔30m设一集水井，使地下水流聚集于集水井内，再用水泵将地下水排除到沟槽外。集水井应比排水沟低1m1) 在槽底接近设计标高时，槽内每隔IOm打高程控制桩，借助水准测量控制槽底高程，严防超挖；沟槽底宽DN800为1.6m,按1:0.25放坡。沟槽开挖结束后，请甲方到现场验收签证。并作好隐蔽工程资料和验槽记录。m)铺设砂垫层验槽合格后，根据沟底土质情况，安排专人进行散铺砂垫层，厚度为0.20m。如沟底土质坚硬，可不铺设砂垫层。假设管道根底于淤泥质土层上，应超挖至下粉质粘土层，并用级配砂石料换填处理。主要机械设备本工程属地下工程管沟需全部进
34、行开挖，1台反铲挖掘机开挖，同时配备4台东风自卸车运土。334作业条件a) 去除挖方区域内的所有障碍物，如树木、青苗、旧有建筑物、坟墓等，对附近原有建筑物、电杆、塔架等采取有效防护加固措施。b) 制定好现场场地平整、管沟开挖施工方案，绘制施工总平面布辂图和管沟土方开挖图，确定开挖路线、顺序，基底标高、边坡坡度、排水沟、积水井位络及土方堆放地点，深管沟开挖还应提出支护、边坡保护和降水方案。C)完成测量控制网的设辂，包括控制基线、定位线和水准基点。场地平整进行方格网的布辂和标高测设，计算挖填土方量，对管道作好定位线的控制测量和校核；进行土方工程的测量定位放线，并经检查复核无误后，作为施工控制的依据
35、d) 在施工区域内作好临时性排水设施，必要时设络截水沟、排水沟，使施工场地向排水沟方向作成不小于0.002的坡度，使场地不积水，以免山坡雨水流入开挖管沟区域内。e) 完成必要的临时设施，包括生产设施及机械进出和土石方运输道路、临时供水供电线路。f)机械设备运进现场，进行维护检查、试运转，使其处于良好的工作状态。平安措施a) 开挖边坡土方，严禁切割坡脚，以防导致边坡失稳、；当山坡坡度陡于五分之一，或在软土地段，不得在挖方上侧堆土。b) 机械行驶道路应平整、坚实；必要时，底部应铺设枕木、钢板或路基箱垫道，防止作业时下陷；在饱和软土地段开挖土方；应先降低地下水位，防止设备下陷或基土产生侧移。C)机
36、械挖土应分层进行，合理放坡，防止塌方、溜坡等造成机械倾翻、淹埋等事故。d) 多台挖掘机在同一作业面机械开挖，挖掘机间距应大于10Me) 在有支撑的管沟中挖土时，必须防止碰坏支撑，在坑沟边使用机械挖土时，应计算支撑强度，危险地段应加强支撑。f)机械施工区域应禁止无关人员进入场地内。挖掘机回转半径范围内不得站人或进行其他作业。挖掘机应在整体机停稳后进行，不得将铲斗从运输驾驶室顶部越过；装土时任何人都不得停留在装土车上。g) 挖土机操作和汽车装土行驶要听从现场指挥；所有车辆必须严格按规定的开行路线行驶、防止撞车。h) 挖掘机行驶和自卸汽车卸土时，必须注意上空电线，不得在架空输电线路下工作；如在架空输
37、电线一侧工作时，垂直与水平距离分别不得小于2.5M与4-6M(IIoS220KV)oi)夜间作业，机上及工作地点必须有充足的照明设施，在危险地段应设络明显的警世标志和护栏。j)雨期施工，运输机械和行驶道路应采取防滑措施，以保证行车平安。336施工考前须知a) 机械化挖土应绘制详细的土方开挖图，规定开挖路线、顺序、范围、底部各层标高，边坡坡度，排水沟、积水井位辂及流向，弃土堆放位辂等，防止混乱，造成超挖、乱挖，应尽可能的使机械多挖，减少机械超挖和人工挖方。b) 在斜坡地段挖方时，应遵循由上而下、分层开挖的顺序，以防止破坏坡脚，引起滑坡。C)做好地面排水措施以拦阻附近地面的地表水，防止流入场地和管
38、沟内，扰动地基。d)管沟开挖完成后，应尽快进行下道工序施工，如不能及时进行施工，应预留一层200s300mm以上土层，在进行下道工序前挖去，以防止基底遭受扰动，降低承载力。3.4管道安装341管道铺设应在管道根底验收合格后进行。由0+000桩开始向后下管V342在铺设管道前，要对管材、管件、橡胶圈等主要材料做外观检查：a）管材是否在运输、装卸、堆放过程中有损坏、变形、变质现象；b）承口与插口外表是否平整及尺寸的公差配合是否有问题；c）防腐层应完好，管内壁水泥砂浆无裂纹和脱落，缺陷处应及时修补。对于钢管，应无显著锈蚀，无裂缝、重皮等缺陷；d）去除管内尘垢及其杂物，并将管口边缘的里外管壁擦抹干净；
39、e）检查防腐层各层间有无气孔、裂纹和落入杂物，是否完好。管材吊装a） 下管采用机械下管法，使用汽车起重机。机械下管沿沟槽移动，管材堆放在下管机械的臂长范围内，以减少管材的二次搬运。b） 设专人统一指挥，驾驶员听从指挥信号进行操作。采用两点起吊，找好重心，平吊轻放。C）起重机作业时将支腿撑好，轮胎不应承当起吊重量，支腿距沟边要有2m以上距离。d） 管材在吊运及放入沟内时，采用可靠的软带吊具，平稳下沟，不得与沟壁或沟底剧烈碰撞。e） 在安装法兰接口的阀门和管件时，不能将法兰螺栓拧的过紧，应采用预留量等措施，防止产生外加拉应力及其对管道系统的影响。f）管道安装和铺设工程中断时，应采取临时措施封堵管口
40、防止杂物进入下入沟槽中的管道应立即进行稳管工作，即管道的对中和高程同时控制，由专人校核对位。344管道接口a）检查管材、管件及橡胶圈质量，清理干净承口内橡胶圈槽、插口端工作面及橡胶圈，不得有土或其它杂物。f)将胶圈正确安装在承口的橡胶圈槽内，不得装反或扭曲，为安装方便可先用水浸湿胶圈，将肥皂水均匀涂刷在胶圈内外表和插口工作面上。将连接管道的插口对准承口，保持插入管的平直，用手动葫芦将管一次插入至标线，假设插入阻力过大，切勿强行插入，以防胶圈扭曲。用塞尺顺承插口间隙插入，沿管圆周检查将胶圈的安装是否正常。3.5 附属构筑及支墩闸阀井按标准图集要求砌筑。管道支墩应在管道接口做完、管道位是固定后修
41、筑。管道安装过程中的临时固定支架，应在支墩的砌筑混凝土到达规定强度后撤除。管道及管道附件的支墩应位辂正确。、管道在水平方向或垂直转弯处均设辂支墩a)管道支墩的材料采用C15混凝土,支墩下面及反面土壤必须为坚硬老土层。b管道试压前，支墩混凝土必须到达设计强度，管顶覆土深度应不小于0.9m,回填土应分层夯实。遇有地下水时，支墩底部加铺0.1m厚碎石层。3.6 、管道试压3.6.1 本工程全长约112Om分2段A段：1+39W2+080;B段：2+0802+510进行试压。管道的水压试验包括强度试验和严密性试验，强度试验是用测定压力和承压时的外观检查管体和接口的强度，严密性试验是用测定渗水量来检查管
42、体和接口的严密性强度。其管道水压试验需到达的试验压力为0.8MPa,严格按照GB50268-9给水排水管道工程施工及验收标准。、试压前，管道根底检查合格，管身两侧及其上部回填土不小于0.5m。各个弯头等管件处应设络的支墩必须做好，并到达设计强度。试压时，试压泵宜放在试压段管道调和高程较低的一端，且应放在盖堵的侧面，不应放在正前方，并提前进行启动检查；压力表安装前应进行检查和校正，靠近压力表处的阀门应严密，关闭后表针不随管段水压波动，把接表支管内空气排净后再装。管路所有接头应严密不漏水。364、 水压强度试验管道注水前，将至于管端最高点的排气阀、排气孔全部翻开排气，管道试压时灌水应从下游缓慢灌入
43、水灌入时，管道内气体通过排气孔排除，如加压时的水流不含气泡，水流连续，速度均匀时，说明空气已排净。管道注满水后，宜0.2MPa保持至0.3MPa水压充分浸泡48h；对所有支墩、接口、后背、试压设备和管路进行检查修整。开始水压试验时，逐步升压，每次升压0.2MPa,每次升压后，对后背、支墩、管身及接口进行检查，如无问题，继续升压；升压接近试验压力时，稳定一段时间，进行检查，排气彻底干净后升至压力；水压试验时，严禁对管身、接口进行敲打和修补缺陷，遇有缺陷时，先作标记，卸压后修补；试压升至试验压力后，保持恒压10分钟，经对接口、管身检查无破损及漏水现象，认为管道强度试验合格。365、 管道严密性试
44、验管道充水后，经一定时间的浸泡，采用放水法进行试验。对充水后的管道逐步加压，水压升至试验压力后，关闭进水阀门，停止加压，记录降压CXIMpa所需时间；翻开进水阀门再将水压重新升至试验压力，停止加压并翻开放水阀门，降压OJMpa为止，记录所需时间，根据试压管段长度，两次记录的时间及放水量，可计算出管道渗水量。如小于允许渗水量，那么为合格。进行水压试验时应统一指挥，明确分工，对后背、支撑、接口、排气阀等指派专人负责检查，并明确规定发现问题后的联络信号；试验时，后背、支撑、管端等附近均不得站人，检查应在停止试压时进行。366管道分段试压材料机具设备方案表序号材料名称规格数量备注1压力表1.6MPa2
45、块2压力表盘管18X32根3排空阀门J41H-25Dg252个4进水阀门J41H-25Dg401个5针型阀Dg152个6钢管57X420m7软管2520m8螺栓M16X8024套3.7、冲洗消毒、管道水压试验合格后，竣工验收前应冲洗消毒。、冲洗排放管应接入可靠的排水井或沟中，并保证排泄物畅通和平安。、排放管的截面不应小于被冲洗管截面的60%冲洗时应避开用水高峰期，以流速不小于10ms的冲洗水连续冲洗，直至出水口处浊度、色度与入水口处冲洗水浊度、色度相同为止。、冲洗时应保证排水管路畅通平安。放水时，先开出水闸门，再开自来水闸11;注意冲洗管段，特别是出水口的工作情况，做好排气工作，并派人监护放水
46、路线，有问题及时处理；检查沿线有无异常声响、冒水和设备故障等现象，检查放水口水质外观；放水后，应尽量使自来水阀、出水阀同时关闭。、管道在消毒前两天，与管理单位联系，职得配合；制备漂白粉溶液；翻开放水口和进水处闸门，根据漂白粉溶液浓度、泵入速度、调节闸门开启程度控制管内流速，以保证水中游离氯含量每升25-5Omg应在放水口放出水的游离氯含量为每升25mg以上时，方可关闭；泡管消毒24h以上；取水化验，直至水质管理部门取样化验合格为止。3.8、土方回填给水管道施工完毕并经检验合格后，沟槽应及时回填。、土方回填时，应按设计要求的土质分层夯填到达密实度标准。、水压试验前，除接口外，管道两侧及管顶以上回填高度不应小于0.5m;水压试验合格后，应及时回填其余局部。、回填土时，槽底至管顶以上0.5m范围内，不得含有机物、冻土以及大于50mn的砖、石等硬块。沟槽内的砖、石、木块等杂物应去除干净。、回填土和其它回填材料运入沟槽内时不得损伤管节及其接口，根据一层虚铺厚度的用量将回填材料运至槽内，且不得在影响压实的范围内堆料。、管道两侧和管顶以上05m范围内的回填材料，应由沟槽两侧对称运入槽内，不得直接扔在管道上；回填其它部位时，应均匀运入槽内，不得集中推入。、回填压实应逐层进行，且不得损害管道；管道两侧和管顶以上0.5m范围内，应采用轻夯压实，管道
