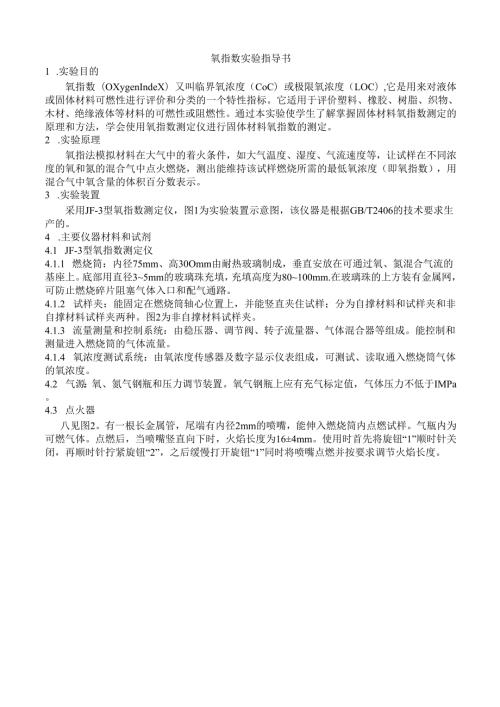

1、氧指数实验指导书1 .实验目的氧指数（OXygenIndeX）又叫临界氧浓度（CoC）或极限氧浓度（LOC）,它是用来对液体或固体材料可燃性进行评价和分类的一个特性指标。它适用于评价塑料、橡胶、树脂、织物、木材、绝缘液体等材料的可燃性或阻燃性。通过本实验使学生了解掌握固体材料氧指数测定的原理和方法，学会使用氧指数测定仪进行固体材料氧指数的测定。2 .实验原理氧指法模拟材料在大气中的着火条件，如大气温度、湿度、气流速度等，让试样在不同浓度的氧和氮的混合气中点火燃烧，测出能维持该试样燃烧所需的最低氧浓度（即氧指数），用混合气中氧含量的体积百分数表示。3 .实验装置采用JF-3型氧指数测定仪，图1为
2、实验装置示意图，该仪器是根据GB/T2406的技术要求生产的。4 .主要仪器材料和试剂4.1 JF-3型氧指数测定仪4.1.1 燃烧筒：内径75mm、高30Omm由耐热玻璃制成，垂直安放在可通过氧、氮混合气流的基座上。底部用直径35mm的玻璃珠充填，充填高度为80100mm.在玻璃珠的上方装有金属网，可防止燃烧碎片阻塞气体入口和配气通路。4.1.2 试样夹：能固定在燃烧筒轴心位置上，并能竖直夹住试样；分为自撑材料和试样夹和非自撑材料试样夹两种。图2为非自撑材料试样夹。4.1.3 流量测量和控制系统：由稳压器、调节阀、转子流量器、气体混合器等组成。能控制和测量进入燃烧筒的气体流量。4.1.4 氧
3、浓度测试系统：由氧浓度传感器及数字显示仪表组成，可测试、读取通入燃烧筒气体的氧浓度。4.2 气源：氧、氮气钢瓶和压力调节装置。氧气钢瓶上应有充气标定值，气体压力不低于IMPa。4.3 点火器八见图2。有一根长金属管，尾端有内径2mm的喷嘴，能伸入燃烧筒内点燃试样。气瓶内为可燃气体。点燃后，当喷嘴竖直向下时，火焰长度为164mm。使用时首先将旋钮“1”顺时针关闭，再顺时针拧紧旋钮“2”，之后缓慢打开旋钮“1”同时将喷嘴点燃并按要求调节火焰长度。图2试样夹图1点火器4.4 秒表：用于计时。具有0.25s精度。4.5 排烟系统能排除燃烧产生的烟尘和灰粒，但不影响燃烧筒中的温度和气体流速。4.6 试样
4、4.6.1 尺寸：见表1。（不同型式、不同厚度的试样，测试结果不可比）表1试样尺寸要求mm类型型式长宽厚用途基本尺寸极限偏差基本尺寸极限偏差基本尺寸极限偏差自撑I80150一10+54+0.25模塑材料II10+0.5泡沫材料III180140180180燃烧长度,mm反应（O”或“X”）OXOXX氧浓度间隔不大于1%的一对“X”和“O”反应中O”反应的氧浓度%=30.0,该值再次用于第二部分的首次测定。第二部分氧指数的测定结果,记于表B2：表B2NT系列的测定NL系列测定f氧浓度，%30.029.829.629.429.429.629.429.629.8燃烧时间,S1801801801501
5、50180110165180燃烧长度,mm一-1反应XXXoXOOX查表3得,K=-125OI=5+Kd=29.8+(1.250.2)=29.55%=29.5%第三部分步长的校验标准偏差：J=.3-OUN.一1_/21J计算过程，记于表B3：表B3最后六个氧浓度试验结果iOI女一OI(俳01)2129.629.550.050.0025229.429.550.150.0225329.629.550.050.0025续表B3最后六个试验结果氧浓度5OIt-OI3OD2429.429.55-0.150.0225529.629.550.050.00255629.829.550250.0625(-OI)2=0.115入/0.115=5-0,1522-=0.1010d=0.23人-=0.227OI=29.5有效。
