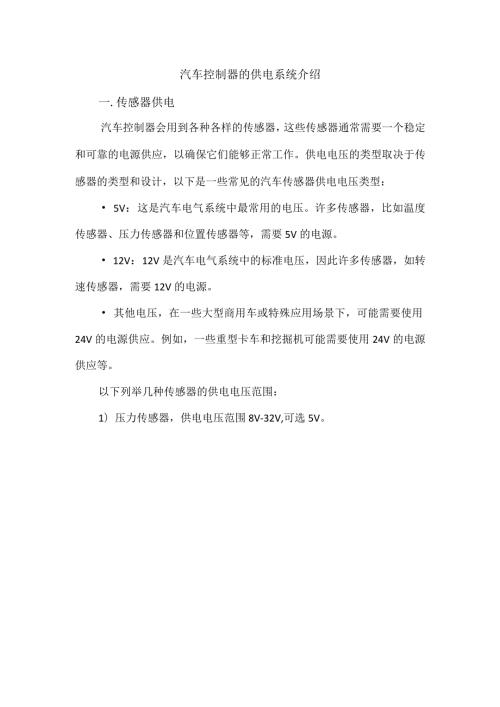

1、汽车控制器的供电系统介绍一.传感器供电汽车控制器会用到各种各样的传感器，这些传感器通常需要一个稳定和可靠的电源供应，以确保它们能够正常工作。供电电压的类型取决于传感器的类型和设计，以下是一些常见的汽车传感器供电电压类型： 5V：这是汽车电气系统中最常用的电压。许多传感器，比如温度传感器、压力传感器和位置传感器等，需要5V的电源。 12V：12V是汽车电气系统中的标准电压，因此许多传感器，如转速传感器，需要12V的电源。 其他电压，在一些大型商用车或特殊应用场景下，可能需要使用24V的电源供应。例如，一些重型卡车和挖掘机可能需要使用24V的电源供应等。以下列举几种传感器的供电电压范围：1）压力传
2、感器，供电电压范围8V-32V,可选5V。SupplyVoltageVM4P4755.00525VPtsuf raoeMedkJnOphonx power wpptv EWV JOutput %QnaiO 3r IOO bar (Mjmmium Mt*g. cnmpd COrWWCtlOn P*8f Mg)1002 6002 UtMtcM StMri hmQ *Md PSM* tffltmg)Ar engm oft Qear o (deoendQ on annual volume Hhef fwdu ,csucs Z*)VOC.32VK0V 45V2）位置传感器，供电电压范围4.75V-5.2
3、5V,典型值为5V。,IGNDP* GWMoePV,M Output Stg 24%4. SupplyPm Mumbr DuOvgsupplyre9u0tocVORAIN44PHghwddreeHghadoMOSFETdrdinconnection;OVDD46PDigitalroguiacr33Vintmdgrtal-supplyreg*Matoc.VREG48PVREGREFVREG3.3-VOf5-V.四.通讯供电汽车控制器之间通常需要通讯来交互信息，以CAN通讯为例,需要CAN收发器将CAN总线的差分信号转换成逻辑电平信号，因此需要给CAN收发器供电，如下所示：NSTBCANHCANL
4、N.C.VbatWAKENERRSupplyvoltagesBatterysupplyvoltageVBAT5.5一40VTransmittersupplyvoltageZc4.5一5.5VDigitalvoltagereferenceVlo3.0一5.5V五.供电系统为了实现对上述几种电子器件供电，汽车控制器需要一个供电管KL30电源管理压力传感bCAN收发器理系统，即电源管理系统，如下所示：上面就是汽车控制器的电源管理系统的一个基本介绍，总结下来就是: 微控制器：汽车控制器中的微控制器是整个系统的核心，需要提供稳定可靠的电源。通常情况下，微控制器的电源电压为L3V,3.3V和5V,需要通过
5、电源管理系统提供。喉感器：汽车控制器中的传感器有多种类型，例如温度传感器、压力传感器、位置传感器和转速传感器等。这些传感器的供电电压范围通常在3V到5V或更高一点的12V,需要通过电源管理系统提供。曲行器：汽车控制器中的执行器有多种类型，例如电机执行器、电磁阀执行器、舵机执行器等。这些执行器的供电电压范围通常在3V到5V或12V到24V之间，需要通过电源管理系统提供。 通讯芯片：汽车控制器中的通讯芯片包括CAN总线控制器、LlN总线控制器等。这些通讯芯片的供电电压通常在3.3V到5V之间，需要通过电源管理系统提供。 存储器：汽车控制器中的存储器包括闪存、RAM等。这些存储器的供电电压通常在1.8V到3.3V之间，需要通过电源管理系统提供。 其他辅助设备：汽车控制器中还有一些其他的辅助设备，例如蜂鸣器、电子喇叭等。这些设备的供电电压范围不同，需要根据具体情况选择合适的电源管理方案。
