    华为常用BBURRU介绍V1.1.doc

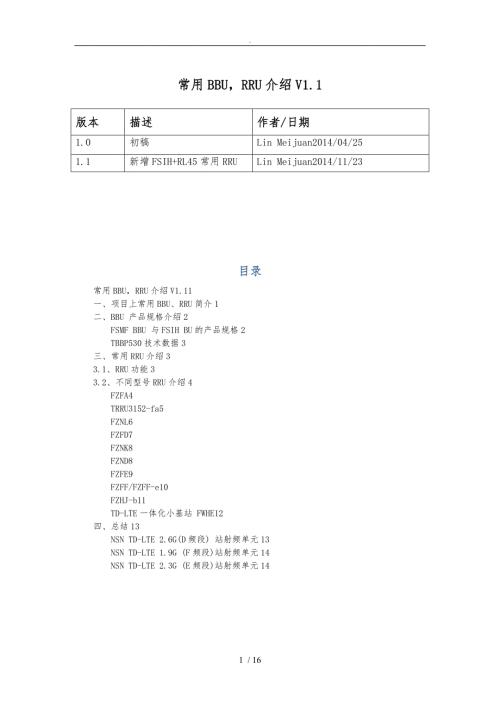

    1、 常用BBU,RRU介绍V1.1版本描述作者/日期1.0初稿Lin Meijuan2014/04/251.1新增FSIH+RL45常用RRULin Meijuan2014/11/23目录常用BBU,RRU介绍V1.11一、项目上常用BBU、RRU简介1二、BBU 产品规格介绍2FSMF BBU 与FSIH BU的产品规格2TBBP530技术数据3三、常用RRU介绍33.1、RRU功能33.2、不同型号RRU介绍4FZFA4TRRU3152-fa5FZNL6FZFD7FZNK8FZND8FZFE9FZFF/FZFF-e10FZHJ-b11TD-LTE一体化小基站 FWHE12四、总结13NSN

    2、 TD-LTE 2.6G(D频段) 站射频单元13NSN TD-LTE 1.9G (F频段)站射频单元14NSN TD-LTE 2.3G (E频段)站射频单元14一、项目上常用BBU、RRU简介类别名称适用站型备注BBUFSMFD频段新建、F频段新建、F频段升级、E频段新建、E频段升级所有站型都需配置(诺基亚设备)BBUFSIHRL45 D频段新建、F频段新建、E频段新建所有站型都需配置(诺基亚设备)BBUFWHE微基站所有站型都需配置(诺基亚设备)BBUTBBP530F频段新建(双通道FZFE新建无需配)、F频段升级(利旧原有TD设备TBBP530)、E频段升级(利旧原有TD设备TBBP53

    3、0)大于三个小区是额外配置(拆分站点)(鼎桥设备)RRUFZHA8通道(D频段新建)(NSN设备)RRUFZFA(3158-fa)8通道(F频段新建、F频段升级)(鼎桥设备)RRUFZFD(3158e-fa)8通道(F频段新建、F频段升级)(鼎桥设备)RRUFZFF(3168-fa)8通道(F频段新建、F频段升级)(鼎桥设备)RRUFZFE(3162-fa)2通道(F频段新建、F频段升级)(鼎桥设备)RRUFZND(3152-e)2通道(E频段新建)(鼎桥设备)RRUFZNK(3151e-fae)单通道(E频段升级)(鼎桥设备)RRUFZNL(3151-fae)单通道(E频段升级)(鼎桥设备)

    4、RRUFZNN(3161-fae)单通道(E频段升级)(鼎桥设备)RRUFZFF -eRL45 8通道(F频段新建、F频段升级)(鼎桥设备)RRUFZHJ-bRL45 8通道(D频段新建、D频段扩容)二、BBU 产品规格介绍FSMF BBU 与FSIH BBU的产品规格产品描述FSMF BBUFSIH BBU基本配置3*20MHz 8path6*20MHz 2path9*20MHz 8path12*20MHz 2path物理接口类型1-3 GE(e) / 1-3GE(o)2 GE(e) / 2GE(o)光口速率6 6G246G OR 6x6G+9x9.8G同步Integrated GPS (O

    5、ptional) / 1588V2Integrated GPS / 1588V2尺寸3U / 19 inch (447130x420mm)2.5U / 19 inch (448111x360mm, w/o front connector)重量(kg)15kg15kg体积(L)24L18L功耗Max. 330WMax. 378W (S111)Max. 934W (S333)工作温度-33 +55C (IP65 compliant)-5 +55C安装场景室外室图1 室外系统模块(FSMF BBU)图2 室系统模块(FSIH BBU)TBBP530技术数据参数取值尺寸86mm442mm310mm满配

    6、重量12kg体积12L功耗300W供电电压-48V直流/交流(需要另配交直流ACDC转换器)温度环境-5+35C湿度90%可支持安装方式挂墙,堆叠,和19英寸机柜 三、常用RRU介绍3.1、RRU功能RRU是射频远端处理单元,主要功能包括:通过天馈接收射频信号,将接收信号下变频至中频信号,并进行放大处理、模数转换、数字下变频、匹配滤波、DAGC(Digital Automatic Gain Control)后发送给BBU或站进行处理。 接收上级设备(BBU或站)送来的下行基带数据,并转发级联RRU的数据,将下行扩频信号进行成形滤波、数模转换、射频信号上变频至发射频段的处理。 提供射频通道接收信

    7、号和发射信号复用功能,可使接收信号与发射信号共用一个天线通道,并对接收信号和发射信号提供滤波功能。3.2、不同型号RRU介绍RRU具体型号包括: FZFA(TRRU3158-fa)/ TRRU3152-fa/ FZNL(TRRU3151-fae)/FZND(TRRU3158e-fa)/FZNK(TRRU3151e-fae)/FZND(TRRU3152-e)/FZNN/FZFE/FZFF-e/FZHJ-b等。FZFAFZFA是用于F频段1880MHz1910MHz和A频段2010MHz2025MHz的8通路RRU,它是天线和TBBP530之间的功能模块,通常用作室外新建F+A站点。在接收方向上,

    8、负责接收和处理来自天线的信号,发送到基带处理单元。在发送方向上,负责将接收来自基带处理单元的信号,处理后通过天线发送出去。FZFA最大支持1*20M TDL +9C TDS(FA频段任意配置),支持两个6.144Gbps Ir光接口,外观如以下图所示。图3 FZFA外观示意图FZFA端口介绍下表。端口名称接口类型数量说明ANT0ANT7N头8天线接口CALN头1天线校准口PWR直接入腔1电源接口OP0OP1直接入腔2光纤接口MOTDB91监控端口TRRU3152-faTRRU3152-fa是用于F频段1880MHz1910MHz(30M)和A频段2010MHz2025MHz的双通路RRU,它是

    9、天线和TBBP530之间的功能模块。在接收方向上,负责接收和处理来自天线的信号,发送到基带处理单元。在发送方向上,负责将接收来自基带处理单元的信号,处理后通过天线发送出去。TRRU3152-fa最大支持1*20M TDL +6C TDS(FA频段任意配置),支持两个6.144Gbps Ir光接口,外观如以下图所示。图4 TRRU3152-fa外观示意图TRRU3152-fa端口介绍如下:端口名称接口类型数量说明ANT0ANT1N头2天线接口PWR航空头1电源接口,分交流、直流两种OP0OP1直接入腔2光纤接口MOTDB91监控端口FZNLFZNL是用于F频段1880MHz1915MHz、A频段

    10、2010MHz2025MHz和E频段2320 MHz2370MHz的单通路RRU,它是天线和TBBP530之间的功能模块,在接收方向上,负责接收和处理来自天线的信号,发送到基带处理单元。在发送方向上,负责将接收来自基带处理单元的信号,处理后通过天线发送出去。FZNL在F+A频段最大支持120M TDL + 18C TDS,在E频段最大支持220M TDL + 6C TDS,支持两个6.144Gbps Ir光接口,RRU外观如下:图5 FZNL外观示意图FZNL端口介绍如下:端口名称接口类型数量说明ANTN头2天线接口PWR航空头1电源接口,分交流、直流两种OP0OP1直接入腔2光纤接口MOTD

    11、B91监控端口FZFDFZFD是用于F频段1880MHz1915MHz和A频段2010MHz2025MHz的8通路RRU,它是天线和TBBP530之间的功能模块,通常用作室外新建F+A站点。在接收方向上,负责接收和处理来自天线的信号,发送到基带处理单元。在发送方向上,负责将接收来自基带处理单元的信号,处理后通过天线发送出去。FZFD最大支持1*20M TDL +18C TDS(FA频段任意配置),支持两个6.144Gbps Ir光接口,FZFD的外观如下图。图6 FZFD外观示意图FZFD端口介绍如下:端口名称接口类型数量说明ANT0ANT7N头8天线接口CALN头1天线校准口PWR直接入腔1

    12、电源接口OP0OP1直接入腔2光纤接口MOTDB91监控端口FZNKFZNK是用于F频段1880MHz1915MHz、A频段2010MHz2025MHz和E频段2320 MHz2370MHz的单通路RRU,它是天线和TBBP530之间的功能模块,通常用于室分场景。在接收方向上,负责接收和处理来自天线的信号,发送到基带处理单元。在发送方向上,负责将接收来自基带处理单元的信号,处理后通过天线发送出去。FZNK在F+A频段最大支持120M TDL + 18C TDS,在E频段最大支持E:220M TDL + 6C TDS,支持两个支持9.8304G Ir接口,FZNK的外观如以下图所示图7 FZNK

    13、外观示意图FZNK端口介绍如下:端口名称接口类型数量说明ANTN头2天线接口PWR航空头1电源接口,分交流、直流两种OP0OP1直接入腔2光纤接口MOTDB91监控端口FZNDFZND是用于E频段2320 MHz2370MHz的双通路RRU,它是天线和TBBP530之间的功能模块,用于室分场景和室外打室场景。在接收方向上,负责接收和处理来自天线的信号,发送到基带处理单元。在发送方向上,负责将接收来自基带处理单元的信号,处理后通过天线发送出去。 FZND最大支持2*20M TDL+6C TDS(E频段),支持两个9.8304G IR接口。 FZND外观如以下图所示图8 FZND外观示意图FZND

    14、端口介绍如下:端口名称接口类型数量说明ANTN头2天线接口PWR航空头1电源接口,分交流、直流两种OP0OP1直接入腔2光纤接口MOTDB91监控端口FZFEFZFE为双频段双通道RRU,工作频段:F频段(1880MHz1915MHz)/A频段(2010MHz2025MHz)。它是天线和BBU之间的功能模块,通常安装在室外高塔、桅杆等室外场所。它负责完成对来自天线的上行射频信号的放大、解调,通过Ir链路将IQ数据传送给BBU,并将来自BBU的下行IQ数据进行调制、放大,通过天线发送出去。通过不同的软件配置,RRU支持TD-SCDMA制式工作,最大支持的载波带宽为18载波。RRU FZFE 31

    15、62-fa支持的频率围和载波带宽:图9 FZFE外观示意图FZFF/FZFF-eFZFF-e为双频段8通道射频拉远单元,是分布式基站的射频部分,通常安装在室外高塔、桅杆等室外场所。RRU主要完成基带信号和射频信号的调制解调、数据处理、功率放大、驻波检测等功能。每个FZFF-e有8个射频通道,并可同时支持TD-SCDMA和TD-LTE两种工作模式。FZFF/FZFF-e:支持F频段8通道射频模块,最大8T8R,2个9.8G光口。其技术数据如下表:参数取值尺寸300545130mm满配重量21kg体积21L功耗520W/ 435W供电电压-48V直流/交流(需要另配交直流ACDC转换器)IR接口数

    16、量2*9.8G/IR温度环境-33+55C湿度90%可支持安装方式抱杆,挂墙 图10 FZFF-e外观示意图与安装方式FZHJ-bFZHJ-b(部名称)/FZHM(外部名称):支持D频段8通道射频模块,最大8T8R,3个OBSAI 9.8G或者6个OBSAI 6G光口,支持Band 41,工作频段:2.6GD频段(2496MHz -2690 MHz)。输出功率:8*20W。图11 FZHJ-b外观示意图FSIH与FZHJ-b的硬件连接:图12 FSIH与FZHJ-b的硬件连接TD-LTE一体化小基站 FWHE产品描述FWHE产品描述FWHE工作频段2600MHz (Band 41)滤波器带宽2

    17、575-2635MHz通道数2T / 2R MIMO散热方式散热片输出功率2* (250mW5W)指示灯Status, Backhaul, TX工作带宽Up to 40MHz天线类型全向天线,或扣板定向天线重量 7 kg 天线连接方式N Type体积 7 L 本地维护接口Bluetooth, RJ45同步RF GPS, 1588v2 (time, phase)传输接口RJ45 Ethernet + SFP based Fiber 传输100/1000 Base-T or Fiber杂散指标TS36.104 Rev 11 Medium Area工作温度 -40 to +55 C防护等级IP65供

    18、电方式AC安装方式Wall, Pole, Ceiling图13 微基站外观示意图下面是小基站的产品参数,请了解。Product Small CellAntenna Configuration 2T / 2R MIMOPower Output 250mW to 5W per TX branchMass 5 kgVolume 5LTemperature -40 to +55 CInput Power AC 90 - 264 VBackhaul Connections RJ45 Ethernet + SFP based Fiber四、总结各频段所支持RRU对比RL45 OBSAI RRU代表的是适合D频段的RRU,CPRI RRU适合F频段或E频段的RRU。NSN TD-LTE 2.6G(D频段)站射频单元注意:D频段RRU与天线的连接顺序为1(1)、2(3)、3(5)、4(7)、5(2)、6(4)、7(6)、8(8)。NSN TD-LTE 1.9G (F频段)站射频单元NSN TD-LTE 2.3G (E频段)站射频单元16 / 16
