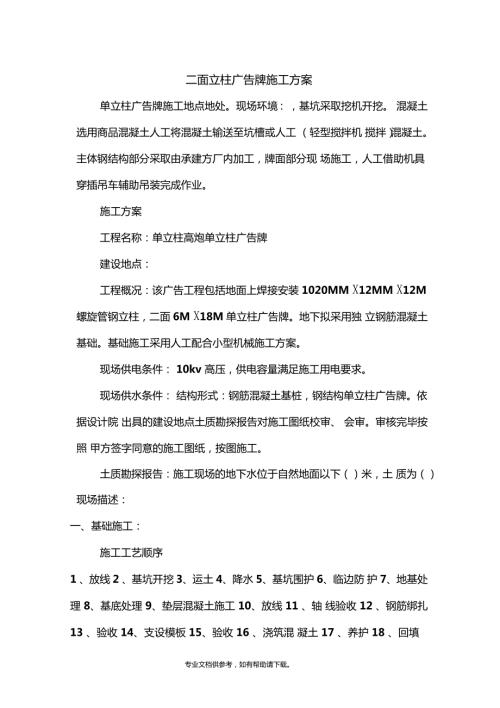

1、二面立柱广告牌施工方案单立柱广告牌施工地点地处。现场环境： ，基坑采取挖机开挖。 混凝土选用商品混凝土人工将混凝土输送至坑槽或人工 （轻型搅拌机 搅拌）混凝土。 主体钢结构部分采取由承建方厂内加工，牌面部分现 场施工，人工借助机具穿插吊车辅助吊装完成作业。施工方案工程名称：单立柱高炮单立柱广告牌建设地点：工程概况：该广告工程包括地面上焊接安装 1020MM X12MM X12M螺旋管钢立柱，二面6M X18M单立柱广告牌。地下拟采用独 立钢筋混凝土基础。基础施工采用人工配合小型机械施工方案。现场供电条件： 10kv 高压，供电容量满足施工用电要求。现场供水条件： 结构形式：钢筋混凝土基桩，钢结
2、构单立柱广告牌。依据设计院 出具的建设地点土质勘探报告对施工图纸校审、 会审。审核完毕按照 甲方签字同意的施工图纸，按图施工。土质勘探报告：施工现场的地下水位于自然地面以下（）米，土 质为（） 现场描述：一、基础施工：施工工艺顺序1 、放线 2 、基坑开挖 3、运土 4、降水 5、基坑围护 6、临边防 护 7、地基处理 8、基底处理 9、垫层混凝土施工 10、放线 11 、轴 线验收 12 、钢筋绑扎 13 、验收 14、支设模板 15、验收 16 、浇筑混 凝土 17 、养护 18 、回填A、挖坑槽前期准备工作：前期准备工作（含由甲方做好 现场的“三通一平”及绿化物移植工作；收集已有地下管网
3、位置资 料，避免对其产生破坏； 乙方工人及机具进入工地会同甲方制订作 业区域；定位放线，根据定位确定轴线位置用石灰划出基坑（槽） 开挖的边线；B、场地开挖：1、本工程施工现场交通便利场地开阔确定挖机 开挖为主附以人工清槽； 2 、土方放置及多余土方运输； 3、施工场 地开阔，在基坑开挖过程中预防塌土在开挖初 2-2.6 米标高阶段放坡 挖掘，防止土壁坍塌发生安全事故。 4、开挖施工要点遵循先深后浅 自上而下水平分段分层进行， 先挖除填土验明深度再下挖粉土至黏土 层丈量标高， 确认深度。 如挖至地下水位以下未达淤泥层且未达标高 3600MM 需再往下挖时应在基坑（槽）四周或两侧挖好临时排水沟 或
4、集水井将水位降至坑槽底部 500MM 以下，以利挖方进行。降水 工作持续到基础施工完成。 5、基坑（槽）竣工验收。C、混凝土基础施工：1、基础截面形式采用台阶形，阶梯高 度大于 300MM （详细见图纸），首先清理槽底，然后下 300MM 碎 石垫层料； 2、在基础垫层上放出基础轴线及边线，钢筋工绑扎好基 础钢筋，要将地螺栓搭接钢筋校正位置并固定好，检验钢筋。 3 、钢 筋检验合格后，按线支立预先准备好的模板（模板主要采用体型轻、 占地面积小的多层板胶合板，现场制作、安装。钢管架或角钢焊接支 撑加固。）先将下阶模 板支好，在支好上阶模板， 模板支立要求牢固， 避免浇筑混凝土时跑浆、变形。木模板
5、浇水湿润。 4、采用 C20 商品 混凝土利用输送车直接将混凝土输送到坑槽， 由混凝土工人用鼓捣器 将混凝土振捣密实，不要漏振。 5 、混凝土浇筑完毕后，撒水养护。 达到一定强度后，拆模、检验、回填土。 6、基坑竣工清洁裸露地面 的地螺栓丝口，加注机油后用塑料袋包裹，以防损坏丝口。地螺栓、 护壁设施、法兰等预制构件需在基坑开挖前制作完毕。 材料、构配件、 施工机械及劳动力均应满足施工要求。二、钢立柱施工（单立柱广告牌成本） ： 钢立柱采取异地焊接拖至现场，吊车吊装方案。 螺旋管钢立柱进场作前期铁红防腐， 并对螺旋管钢立柱焊接法兰 角筋板及连接中空圆钢板，焊接完毕清除焊缝药皮，做防腐，合计 2
6、遍。螺旋管钢立柱在吊装前两天进行面漆喷涂。 以确保螺旋管钢立柱 漆面清洁。三、牌面及支撑钢梁焊接 ： 牌面采取现场焊接成品，吊车吊 装组合方案。1、牌面材料进场，做防腐、下料、分组焊接牌面及支撑横担。2、吊车扶牌面钢架、 支撑横担、牌面中心立柱， 并对牌面钢架、 支撑横担、牌面中心立柱钢结构定位组合、焊接加固。3、牌面钢结构组合焊接结束，检查清除焊缝药皮防腐补四、牌面钢结构结束安装镀锌板。 拉铆钉间距为 20CM ，安装镀 锌板使镀锌板长边垂直向下安装， 以保证安装竣工的镀锌板平整美观。五、基础、立柱、牌面钢结构、牌面钢结构安装镀锌板全部结束， 并经过书面验收。 准备吊装，吊装选用 1 部 2
7、5T 吊车分两部分进行： 吊装安全措施： 吊装作业对环境要求较为严格， 所以本工程在吊 装前应首先关注天气变化及天气预报，在保证天气没有 4 级（含 4 级）以上风速， 工作场地正常不会使吊车进入作业场地后发生沉陷状 态。之后确定吊装时间，制订吊装方案。为预防牌面在吊装过程中突 发阵风，设计采用 25T 吊车一部。大架组装分二部分进行吊装，安全措施订为三块一体方案。 二部分分为：1、立柱吊装；2、牌面钢结构吊装；三块为：1、吊车构件及吊车驾驶员；2、立柱吊点及吊点构件；3、牌面钢结构吊点及吊点构件；一体为： 吊装一体从吊车吊装构件到立柱吊点构件再到牌面钢结构吊点 及吊点构件检查， 确保安全的情
8、况下开始吊装作业。 吊装作业进 行过程中的工作人员注意事项：1、进入工地的工作人员必须配戴安全帽；2、吊车进入吊装状态吊臂下不准工作人员停留；3、立柱吊装完毕，操作员未完全紧闭地脚螺栓螺母时立柱不得于吊车脱离；4、工作人员在攀登高空，实施高空作业时必须配戴安全带同时 使用安全绳，以防产生意外。构件安装安全错施：1、严格检查吊车吊装构件。2、严格检查立柱吊点构件。3、严格检查牌面钢结构吊点构件，对有问题的吊点构件进行加 固确保吊点不留在安全隐患。构件吊装工作人员安全错施：牌面吊装、 吊点定在大梁端及牌面夹角， 使吊车在起吊时牌面尽 可能处平衡状态， 牌面吊离地面升高到立柱上端后旋转牌面使牌面支
9、撑立柱与立柱上端垂直落吊对位， 此时需操作员辅助执行操作， 员工 1至 3人配带保险带攀登至立柱对位连接点先扣紧固定保险带于牌面 大梁，随后使用撬棍顺力对位，对位准确指挥及时落吊，平稳落吊到 位，高空焊接人员开始焊接。 高空焊接人员在作业时随身佩带的保险 绳，保险带必须与牌面钢结构构件连接牢固， 值与身后防止电焊火花 践上保险绳，保险带。连接点焊接牢固允许吊车撤离安装工艺注意事项： 1、立柱吊装。立柱吊装时应注意落吊对丝准确，确保不咬丝。 落吊到位，闭丝、紧丝应均匀进行，确保紧丝到位。再闭紧第二颗丝 母。2、牌面钢结构吊装。牌面钢结构吊装时应注意吊点牢固，均匀平行上升。上升到一定高度均匀落吊至
10、立柱连接稍上端由地面人员配 合对准连接点准确落吊。落吊到位由地面人员调整单立柱广告牌方位。 定点结束由焊接人员登上立柱上端进行焊接作业。焊接牢固撤吊。吊车撤离，焊接工人对焊口加固焊接。其他工作人员对作业场地清理。焊接作业、场地清理、结束。由专业工作人员对竣工的单立柱广告牌 做竣工复查。六、其他合同期为：开工日期为：竣工期为：施工保证质量措施：严把材料关，紧抓焊接工艺，重点基础施工。总体实行阶段施工，阶段验收。逐步推进的作业方案。施工保证安全措施：工作人员专业，安全防护品到位，作业现场设置警示标识， 严把用电关。施工进度计划：工人到达施工现场后制订。备注：本施工方案在施工过程中遇与本施工方案设计依据不符时， 以实际施工方案为准。专业文档供参考，如有帮助请下载。
