    单片机复习题库.docx

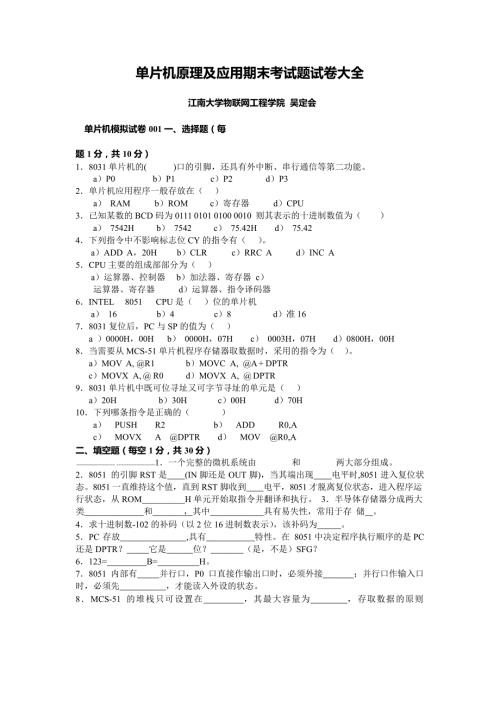

    1、单片机原理及应用期末考试题试卷大全江南大学物联网工程学院 吴定会 单片机模拟试卷 001 一、选择题(每题 1 分,共 10 分)18031 单片机的()口的引脚,还具有外中断、串行通信等第二功能。a)P0b)P1c)P2d)P3 2单片机应用程序一般存放在()a) RAMb)ROMc)寄存器d)CPU3已知某数的 BCD 码为 0111 0101 0100 0010 则其表示的十进制数值为()a) 7542Hb) 7542c) 75.42Hd) 75.424下列指令中不影响标志位 CY 的指令有()。a)ADD A,20Hb)CLRc)RRC Ad)INC A 5CPU 主要的组成部部分为(

    2、a)运算器、控制器b)加法器、寄存器 c)运算器、寄存器d)运算器、指令译码器6INTEL8051CPU 是()位的单片机a) 16b)4c)8d)准 16 78031 复位后,PC 与 SP 的值为()a )0000H,00Hb) 0000H,07Hc) 0003H,07Hd)0800H,00H8当需要从 MCS-51 单片机程序存储器取数据时,采用的指令为()。a)MOV A, R1b)MOVC A, A + DPTR c)MOVX A, R0d)MOVX A, DPTR98031 单片机中既可位寻址又可字节寻址的单元是()a)20Hb)30Hc)00Hd)70H 10下列哪条指令是正确

    3、的()a)PUSHR2b)ADDR0,A c)MOVXA DPTRd)MOVR0,A二、填空题(每空 1 分,共 30 分)1一个完整的微机系统由和两大部分组成。28051 的引脚 RST 是 (IN 脚还是 OUT 脚),当其端出现 电平时,8051 进入复位状 态。8051 一直维持这个值,直到 RST 脚收到电平,8051 才脱离复位状态,进入程序运 行状态,从 ROMH 单元开始取指令并翻译和执行。 3半导体存储器分成两大类 和 ,其中 具有易失性,常用于存 储。4求十进制数-102 的补码(以 2 位 16 进制数表示),该补码为 。5PC 存放 ,具有 特性。在 8051 中决定程

    4、序执行顺序的是 PC还是 DPTR? 它是 位?(是,不是)SFG?6123= B=H。78051 内部有 并行口,P0 口直接作输出口时,必须外接 ;并行口作输入口 时,必须先,才能读入外设的状态。8 MCS-51 的堆栈只可设置在, 其最大容量为 , 存取数据的原则是 。堆栈寄存器 SP 是 位寄存器,存放。9中断处理的全过程分为以下 3 个段: 、 、 。10定时和计数都是对进行计数,定时与计数的区别是 。 三、判断题(对者打,错者打,并改正,每题 1 分,共 10 分)1中断服务程序的最后一条指令是 RET。2存储器分成内存和外存两大部分,其中外存可以直接与 CPU 交换信息。3P2

    5、口既可以作为 I/O 使用,又可以作地址/数据复用口使用。4在中断响应阶段 CPU 一定要做如下 2 件工作:保护断点和给出中断服务程序入口地址。5RC A 为循环左移指令。6MOV A,30H 的源操作数为立即寻址方式。7MOV A,A+DPTR 是一条查表指令。8MUL AB 的执行结果是高 8 位在 A 中,低 8 位在 B 中。9AJMP 跳转空间最大可达到 64KB 。10DPTR 是由 DPH 和 DPL 两个 8 位特殊寄存器组成的。 四、简答题(每题 5 分,共 15 分)1MCS51 的中断系统有几个中断源?几个中断优先级?中断优先级是如何控制的?在出现 同级中断申请时,CP

    6、U 按什么顺序响应(按由高级到低级的顺序写出各个中断源)?各个 中断源的入口地址是多少?2已知单片机系统晶振频率为 6MHz,若要求定时值为 10ms 时,定时器 T0 工作在方式 1 时,定时器 T0 对应的初值是多少?TMOD 的值是多少?TH0=?TL0=?(写出步骤) 3MCS51 系列单片机的内部资源有哪些?说出 8031、8051 和 8751 的区别。 五、作图题(10 分)用 6264(8K*8)构成 16K 的数据存储系统。要求采用线选法产生片选信号,并计算 6264的地址范围。六、设计题(1 题 13 分;2 题 12 分,共 25 分)1某单片机控制系统有 8 个发光二极

    7、管。试画出 89C51 与外设的连接图并编程使它们由左 向右轮流点亮。2某控制系统有 2 个开关 K1 和 K2,1 个数码管,当 K1 按下时数码管加 1,K2 按下时数 码管减 1。试画出 8051 与外设的连接图并编程实现上述要求。单片机模拟试卷 001 答案 一、选择题(每题 1 分,共 10 分)1D2 B 3 B 4 D5 A 6 C 7 B 8 B9 A10D 二、填空题(每空 1 分,共 30 分) 1一个完整的微机系统由硬件和软件两大部分组成。28051 的引脚 RST 是 IN 脚(IN 脚还是 OUT 脚),当其端出现高电平时,8051 进入复位状态。8051 一直维持这

    8、个值,直到 RST 脚收到低电平,8051 才脱离复位状态,进入程序运行状态, 从 ROM0000H 单元开始取指令并翻译和执行。3半导体存储器分成两大类:RAM ROM,其中RAM 具有易失性,常用于存储临时 性数据。4求十进制数-102 的补码(以 2 位 16 进制数表示),该补码为 9AH。5PC 存放_CPU 将要执行的指令所在的 ROM 单元的地址,具有自动加 1 特性。在 8051 中决定程序执行顺序的是 PC 还是 DPTRPC?它是 16 位?不是(是,不是)SFG?6123=01010010 B= 52 H。78051 内部有4个并行口,P0 口直接作输出口时,必须外接 上

    9、拉电阻;并行口 作输入口时,必须先将口锁存器置 1 ,才能读入外设的状态。8MCS-51 的堆栈只可设置在 内 RAM 低 128B 区 ,其最大容量为128B,存取 数据的原则是 先进后出。堆栈寄存器 SP 是8位寄存器,存放堆栈栈顶的地 址。9中断处理的全过程分为以下 3 个段: 中断请求、 中断响应、 中断服务 。 10定时和计数都是对 脉冲进行计数,定时与计数的区别是定时是对周期已知的脉冲 计数;计数是对周期未知的脉冲计数。 三、判断题(对者打,错者打,并改正,每题 1 分,共 10 分)1中断服务程序的最后一条指令是 RETRETI。2存储器分成内存和外存两大部分,其中外内存可以直接

    10、与 CPU 交换信息。3P2 口既可以作为 I/O 使用,又可以作地址/数据复用口使用。4在中断响应阶段 CPU 一定要做如下 2 件工作:保护断点和给出中断服务程序入口地址。5LCRL A 为循环左移指令。6MOV A,30H 的源操作数为立即直接寻址方式。7MOVMOVC A,A+DPTR 是一条查表指令。8MUL AB 的执行结果是高低 8 位在 A 中,低高 8 位在 B 中。9AJMP 跳转空间最大可达到 642KB 。10DPTR 是由 DPH 和 DPL 两个 8 位特殊寄存器组成的。 四、简答题(每题 5 分,共 15 分)1MCS51 的中断系统有几个中断源?几个中断优先级?

    11、中断优先级是如何控制的?在出现 同级中断申请时,CPU 按什么顺序响应(按由高级到低级的顺序写出各个中断源)?各个 中断源的入口地址是多少?答:MCS51 单片机有 5 个中断源,2 个中断优先级,中断优先级由特殊功能寄存器 IP 控制, 在出现同级中断申请时,CPU 按如下顺序响应各个中断源的请求:INT0、T0、INT1、T1、 串口,各个中断源的入口地址分别是 0003H、000BH、0013H、001BH、0023H。 2已知单片机系统晶振频率为 6MHz,若要求定时值为 10ms 时,定时器 T0 工作在方式 1 时,定时器 T0 对应的初值是多少?TMOD 的值是多少?TH0=?T

    12、L0=?(写出步骤) 答:定时值为 10ms 时,定时器 T0 工作在方式 1 时,定时器 T0 对应的初值是 1388H TMOD 的值是 00000001B,TH0=13H;TL0=88H。3MCS51 系列单片机的内部资源有哪些?说出 8031、8051 和 8751 的区别。答:MCS51 系列单片机上有 1 个 8 位 CPU、128B 的 RAM、21 个 SFR、4 个并行口、1 个 串行口、2 个定时计数器和中断系统等资源。8031、8051 和 8751 的区别是 8031 内无 ROM; 8051 内有 4KB 的掩膜 ROM;8751 内有 4KB 的 EPROM。五、作

    13、图题(10 分) 答:WR 接 6264 的 WE RD 接 6264 的 OEAB0-AB12 接 6264 的 A0-A12 DB0DB7 接 6264 的 D0D7 AB15、AB14 分别接 Y0 和 Y1 地址:0000H-1FFFH;2000H-3FFFH六、设计题1某单片机控制系统有 8 个发光二极管。试画出 89C51 与外设的连接图并编程使它们由右 向左轮流点亮。答: 图 (5 分)构思 (3 分) MOVA,#80H(1 分) UP:MOVP1,A(1 分) RRA(2 分)SJMPUP(1 分)2某控制系统有 2 个开关 K1 和 K2,1 个数码管,当 K1 按下时数码

    14、管加 1,K2 按下时数 码管减 1。试画出 8051 与外设的连接图并编程实现上述要求。答:图 (5 分)构思 (3 分) 程序(4 分)ORG0000H LJMPMAIN ORG0003H LJMPAINT0 ORG0013H LJMP BINT1MAIN: MOVIE,#83H SETBIT0SETBIT1 MOVR0,#00HMOVDPTR,#TAB UP: MOVA,R0 MOVCA,A+DPTR MOVP1,ASJMPUP AINT0: INCR0CJNER0,#10,AINT01 MOVR0,#0AINT01: RETI BINT1: DECR0CJNER0,#0FFH,BINT

    15、11MOVR0,#9 BINT11: RETI 单片机模拟试卷 002 一、填空题(每空格 1 分,共 10 分)1.MCS51 布尔处理机的存储空间是 。2.P2 口通常用作 ,也可以作通用的 I/O 口使用。3.若由程序设定 RS1、RS0=01,则工作寄存器 R0R7 的直接地址为 。4.8051 的堆栈区一般开辟在 。5.所谓寻址,其实质就是 。6.存储器映象是 。7.定时器中断请求发生在 。8.中断响应时间是指 。9.通过 CPU 对 I/O 状态的测试,只有 I/O 已准备好时才能进行 I/O 传送,这种传送方式称为 。10.在中断服务程序中现场保护和现场恢复期间,中断系统应处在

    16、状态。二、单项选择题(在每小题的四个备选答案中,选出一个正确答案,并将正确答案的序号填 在题干的括号内。每小题 1 分,共 10 分)1.MCS-51 单片机复位操作的主要功能是把 PC 初始化为()。A.0100HB.2080HC.0000HD.8000H2.若单片机的振荡频率为 6MHz,设定时器工作在方式 1 需要定时 1ms,则定时器初值应为 ()。A.500B.1000C.216-500D.216-10003.定时器 1 工作在计数方式时,其外加的计数脉冲信号应连接到()引脚。 A.P3.2B.P3.3C.P3.4D.P3.54.当外部中断请求的信号方式为脉冲方式时,要求中断请求信号

    17、的高电平状态和低电平状态都应至少维持()。A.1 个机器周期B.2 个机器周期C.4 个机器周期D.10 个晶振周期5.MCS-51 单片机在同一优先级的中断源同时申请中断时,CPU 首先响应()。 A.外部中断 0B.外部中断 1C.定时器 0 中断D.定时器 1 中断6.定时器若工作在循环定时或循环计数场合,应选用()。 A.工作方式 0B.工作方式 1C.工作方式 2D.工作方式 37.MCS-51 单片机的外部中断 1 的中断请求标志是()。 A.ET1B.TF1C.IT1D.IE18.下列标号中,正确的标号是()。A. 1BT:B.BEGIN:C.ADD:D.STAB31:9.串行口

    18、每一次传送()字符。A.1 个B.1 串C.1 帧D.1 波特10.要想把数字送入 DAC0832 的输入缓冲器,其控制信号应满足()。 A.ILE=1, CS =1, WR1 =0B. ILE=1, CS =0, WR1 =0C. ILE=0, CS =1, WR1 =0D. ILE=0, CS =0, WR1 =0三、简答题(每小题 4 分,共 20 分) 1.如何正确使用 P3 口?2.简述累加器的 ACC 的作用。3.简述寄存器间接寻址方式及其寻址范围。4.简述 MCS-51 单片机的中断入口地址。5.简述串行数据传送的特点。四、读程序题(每小题 4 分,共 20 分)1.执行下列程序

    19、段后,(P1)= 。 MOVP1,#5DHCPL P1.1CPL P1.2CLRP1.6 SETBP1.72.执行下列程序段后,(A)= ,(CY)= 。MOVA,#C5H RL A3.下列程序段执行后,(R0)= ,(7EH)= ,(7FH)= 。MOVR0,#7EH MOV7EH,#0FFHMOV7FH,#40H 1NCR01NCR01NCR04.已知(SP)=60H,子程序 SUBTRN 的首地址为 0345H,现执行位于 0123H 的 ACALL SUBTRN双字节指令后,(PC)= ,(61H)= ,(62H)= 。5.阅读下列程序,说明其功能。 MOVR0,#dataMOVA,R

    20、0 RL AMOV R1,ARL ARL AADD A,R1 MOV R0,A RET五、编程题(每小题 4 分,共 20 分)1.已知在累加器 A 中存放一个 BCD 数(9),请编程实现一个查平方表的子程序。2.请使用位操作指令实现下列逻辑操作: BIT=( 10H P1.0)(11HCY)3.已知变量 X 存于 VAR 单元,函数值 Y 存于 FUNC 单元,按下式编程求 Y 值。 10Y= -1x 0x = 0x 0,Y=1 MOVA,#0FFH;x0,Y=-1SJMPRES POSI:MOVA,#01H RES:MOVFUNC,A RET4. MOVR0,#SUM MOVA,R2 A

    21、NL A,#OFHMOVR0,A;存低字节 BCD MOVA,R2ANL A,#0F0H SWAPA1NCR0MOVR0,A;存高字节 BCD RET5. MOVDPTR,#8000HMOVR0,#10H MOVR2,#50HLOOP:MOVXA,DPTR;取数MOVXR0,A;存数1NCDPTR1NCR0DJNZR2,LOOP RET 六、综合应用题(每小题 10 分,共 20 分)1.(1) (2)初始化程序: MOVDPTR,#0100HMOVA,#0DH MOVXDPTR,A2.(1)巡回采集 8 个通道的数据(2)ADC0809 口地址为 7FF0H7FF7H(或 7FF87FFFH

    22、)(3)EOC 为 A/D 转换结束信号,用来引起中断或查询,以便读取 A/D 的转换结果。(4)结果存入外部 RAM 的 A0HA7H。 单片机模拟试卷 003 一、 填空18051 单片机的内部硬件结构包括了: 、 、 、和 以及并 行 I/O 口、串行口、中断控制系统、时钟电路、位处理器等部件,这些部件通过 相 连接。2MCS-51 的堆栈只可设置在,堆栈寄存器 sp 是 位寄存器。3MCS-51 单片机的 P0P4 口均是 I/O 口,其中的 P0 口和 P2 口除了可以进行数据的 输入、输出外,通常还用来构建系统的 和 ,在 P0P4 口中, 为真正 的双相口, 为准双向口; 口具有

    23、第二引脚功能。 4定时器/计数器的工作方式 3 是指得将 拆成两个独立的 8 位计数器。而另一个定 时器/计数器此时通常只可作为 使用。5假定(SP)=40H , (39H)=30H,(40H)=60H。执行下列指令: POP DPHPOP DPL后,DPTR 的内容为 ,SP 的内容是 。二、 选择1MCS-96 单片机的片内 A/D 转换器是()的转换器件。A.4 通道 8 位B.8 通道 8 位C.8 通道 10 位D.8 通道 16 位2MCS-51 单片机的堆栈区应建立在()。A. 片内数据存储区的低 128 字节单元B. 片内数据存储区 C.片内数据存储区的高 128 字节单元D.

    24、程序存储区 3MCS-51 单片机定时器工作方式 0 是指的()工作方式。 A.8 位B.8 位自动重装C.13 位D.16 位4当需要从 MCS-51 单片机程序存储器取数据时,采用的指令为()。A.MOV A, R1B.MOVC A, A + DPTR C.MOVX A, R0D.MOVX A, DPTR三、 简答题 1想将中断服务程序放置在程序存储区的任意区域,在程序中应该作何种设置?请举例加 以说明。251 系列单片机具有几个中断源,分别是如何定义的?其中哪些中断源可以被定义为高优 先级中断,如何定义?四、 参数计算已知一 MCS51 单片机系统外接晶体振荡器频率为 11.059MHZ

    25、计算: 单片机系统的拍节 P、状态 S、机器周期所对应的时间是多少? 指令周期中的单字节双周期指令的执行时间是多少?五、 改错 请判断下列各条指令的书写格式是否有错,如有错说明原因: 1.MUL R0R12. MOV A,R73. MOV A,#3000H4. MOVC A+DPTR, A5. LJMP #1000H六、使用简单指令序列完成以下操作1.请将片外 RAM20H-25H 单元清零2.请将 ROM3000 单元内容送 R7七、 编程题(20)已知 MCS-51 单片机系统片内 RAM20H 单元存放乐一个 8 位无符号数 7AH,片外扩展 RAM 的 8000H 存放了一个 8 位

    26、无符号数 86H,试编程完成以上两个单元中的无符号数相加,并将和 值送往片外 RAM 的 01H、00H 单元中,同时将所编写程序运行完成后的数据和状态添入下表 中给出的 PSW 的有关位以及寄存器 A、DPTR 和 RAM 单元中。CYADPTR片外 01H片外 00H片外 8000H单片机模拟试卷 004 一、填空题(15 分,每空 1 分) 1MCS51 单片机的 P0P4 口均是 IO 口,其中的 P0 口和 P2 口除了 可以进行数据的输入、输出外,通常还用来构建系统的 和 ,在 P0P4 口中, 为真正的双向口, 为准双向口。 2MCS5l 单片机的堆栈区只可设置在 ,堆栈寄存器

    27、5P是 位寄存器。 3MCS51 单片机外部中断请求信号有电平方式和 ,在电 平方式下,当采集到 INT0、INT1 的有效信号为 时,激活外部中断。 4定时器计数器的工作方式 3 是指的将 拆成两个独立的8 位计数器。而另一个定时器计数器此时通常只可作为 使用。 5MCS96 单片机的最大寻址空间是 ,该空间的地址范围为 , 系统上电及复位的程序入口地址为 ,芯片配置字节 CCB 的地址为 。 二、简答题(15 分,每小题 5 分) 151 系列单片机具有几个中断源,分别是如何定义的?其中哪些中断源可以被定义为 高优先级中断,如何定义? 2各中断源对应的中断服务程序的入口地址是否能任意设定?

    28、 3如果想将中断服务程序放置在程序存储区的任意区域,在程序中应该作何种设置?请举例加以说明。 三、参数计算题(16 分) 已知一单片机系统的外接晶体振荡器的振荡频率为 11059MHz,请计算该单片机系统 的拍节 P、状态 S、机器周期所对应的时间是多少?指令周期中的单字节双周期指令的执行 时间是多少? 四、改错题(共 5 分,每小题 1 分) 以给出的指令操作码为依据,请判断 MCS5l 单片机的下列各条指令的书写格式是否 有错误,如有请说明错误原因。 1MUL R0R1 2MOVA,R7 3MOVA,#3000H 4MOVCA+DPTR,A 5LJMP#1000H 五、寻址方式(5 分,每

    29、问 1 分) 说明 MCS51 单片机的下列各条指令中源操作数的寻址方式(可直接在每条指令后面 书写) 1ANL A,20H 2ADDCA,#20H 3JZrel 4CLRC 5RRA 六、使用简单指令序列完成以下操作(12 分) 1请将片外 RAM20H25H 单元清零 2请将 ROM3000H 单元内容送 R7 七、编程题(18 分) 已知一 MCS51 单片机系统的片内 RAM 20H 单元存放了一个 8 位无符号数 7AH,片 外扩展 RAM 的 8000H 存放了一个 8 位无符号数 86H,试编程完成以上两个单元中的无符号 数相加,并将和值送往片外 RAM 的 01H、00H 单元

    30、中,同时将所编写程序运行完成后的数 据和状态添入下表中给出的 PSW 的有关位以及寄存器 A、DPTR 和 RAM 单元中。 CY A DPTR 片外 01H 片外 00H 片外 8000H 八、判读电路题(14 分) 下图为 MCS51 单片机系统中混合扩展多片存储器 2764、6264 芯片部分连线电路图。 试分析电路并回答下列问题: 1请简单叙述 2764 芯片的功能、容量,在电路中起什么作用? 2请简单叙述 6264 芯片的功能、容量,在电路中起什么作用? 3请分析各片 2764、6264 所占用的单片机数据存储空间的地址范围是多少?单片机模拟试卷 004 参考答案 一、填空题(15

    31、分,每空 1 分) 1并行数据总线地址总线P0P1P3 2片内数据存储区(器) 3脉冲方式低电平 4定时器计数器 0串行口的波特率发生器 564K0000HFFFFH2080H2018H 二、简答题(15 分,每小题 5 分) 1具有 5 个中断源,分别是外部中断 INT0 和外部中断 INT1、定时器溢出中断 0 和定 时器溢出中断 1 以及串行中断。通过对中断优先级寄存器 IP 的设置,每个中断源都可以被 定义为高优先级中断。(6 分) 2各中断源的入口地址已经在中断地址区中被定义了,不能任意设定。(3 分) 3如果要将中断服务程序放置在程序存储区的任意区域,在程序中要通过在中断地址 区的

    32、对应地址上设置跳转指令才可实现对中断服务程序的执行。 例如:外部中断 O 的中断服务程序 INTOP 放置在程序存储区的任意区域,此时,通过 以下方式,可实现对中断服务程序的执行:(4 分) ORGO003H(2 分) JMPINTOP 列举其他中断跳转的例子也可,但叙述的中断源要与中断地址相对应才可得分,如外中 断 0 对应 0003H 地址。 三、参数计算题(16 分) P1f(111059106)00910-6s 90ns S2P290ns180ns 机器周期12P1290ns108s 双指令周期2机器周期216s 判题标准:每问 4 分,结果错,分值全扣;结果正确,量纲错或 四、改错题

    33、共 5 分,每小题 1 分) 以给出的指令操作码为依据,请判断 MCS51 单片机的下列各条指令的书写格式是否 有错误,如有请说明错误原因。 1MUL RoRl乘法指令应使用 A、B 寄存器操作 2MOVA,R7间接寄存器使用 R7 有误,间址寄存器只能使用 R0、R1 3MOVA,#3000H8 位累加器 A 不能接受 16 位数据 4MOVCA+DPTR,AMOVC 指令为对程序存储区操作指令,累加器的内容 不可通过变址方式送入程序存储器,两操作数写反了。 5UMP#1000H长转移指令中的操作数为 16 位转移地址,不能用立即数的形式 来表达。 五、寻址方式(5 分,每问 1 分)

    34、说明 MCS51 单片机的下列各条指令中源操作数的寻址方式(可直接在每条指令后面 书写) 1ANL A,20H直接寻址 2ADDCA,#20H立即寻址 3JZrel相对寻址 4CLRC位寻址 5RRA 寄存器寻址 六、使用简单指令序列完成以下操作(12 分,每小题 6 分) 1请将片外 RAM 20H25H 单元清零 MoVR0,#20H MOVR7,#06H CLRA LOOP:MOVXR0,A INCR0 DJNZR7,LOOP 2请将 ROM 3000H 单元内容送 R7 MOVDPTR,#3000H CLRA MOVCA,A+DPTR MOVR7,A 七、编程题(18 分,其中编程 1

    35、2 分,表中每一空 1 分) CY A DPTR 片外 01H 片外 00H 片外 8000H 0 01H 8000H 0lH 00H 86H MOVDPTR,#8000H;加数单元地址送 DPTR MOVXA,DPTR;取加数之一 ADDA,20H;两数相加 MOVR0,#00H;和值的低位送片外 00H 单元 MOVxR0,A INCR0 CLRA;计算和值的高位 ADDCA,#00H MOVxR0,A;高位送片外 01H 单元 RET 编程要考虑将进位位的值作为结果的一部分取出来。采用其他编程方式也可以,但结果是不会改变的,和值100H 八、判读电路题(14 分) 1请简单叙述 2764

    36、 芯片的功能、容量,在电路中起什么作用?(3 分) 2764 为 EPROM 型存储器,其容量为 8K,在电路中通常是作为程序存储器使用。 2请简单叙述 6264 芯片的功能、容量,在电路中起什么作用?(3 分) 6264 为随机存储器,其容量为 8K,在电路中通常是作为数据存储器使用。 3请分析各片 2764、6264 所占用的单片机数据存储空间的地址范围是多少? U3:0000H1FFFH(8 分,各 2 分) U4:2000H3FFFFH U5:Co00HDFFFH U6:E000HFFFFH ,8051 的堆栈一般开辟在 ,其堆栈指针是 单片机模拟试卷 005一、填空题(每空 1 分,

    37、共 10 分)1.单片机内有组成微机的主要功能部件、 和。2.堆栈的特性是,8051 的堆栈一般开辟在,其堆栈指 针是。3.RS232C 是总线标准。4.8255 是接口。5.MCS-51 有一个全双工的步串行口,有种工作方式。 二、简述题(每题 5 分,共 25 分)1.单片机的特性主要有哪些?2.8031、8051、8751 有何异同?3.MCS-51 的位存储区在哪里?寻址范围是多少?4.8051 的定时器/计数器有几个?是多少位的?有几种工作方式?其工作原理如何?5.8051 有哪几个中断源?哪些是内部中断源?哪些是外部中断源? 三、判断题(20 分)1.判断以下各条指令是否正确(LL1 和 PROC 为标号)(10 分)(1)MOVXR0,B(2)MOVA,30H(3)MOVXA,30H(4)ADDCA,R7(5)SUBA,R2(6)ANL #99H ,36H(7)MOVC,ACC.0(8)ORL P1.0,P3.1(9)JBCP0,LL1(10)ACALLPROC2.判断以下说法是否正确,不正确予以改正。(10 分)(1)单片机是面向数据处理的。(2)定时器与计数器的工作原理均是对输入脉冲进行计数。(3)由于 MCS-51 的串行口的数据发送和接收缓冲器都是 SBUF,所
