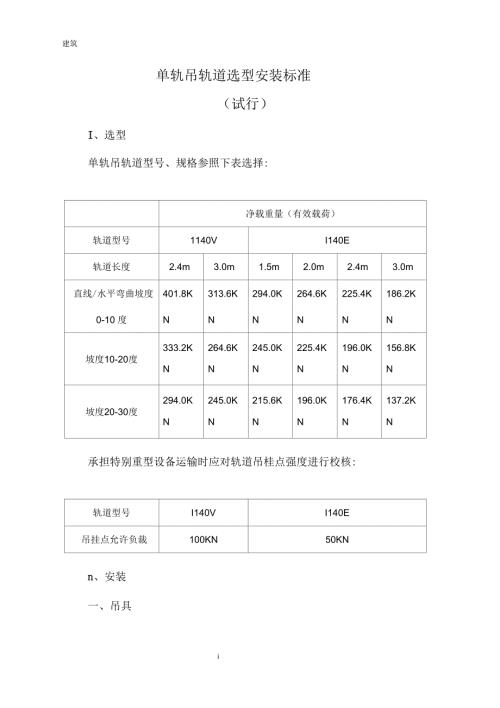

1、建筑单轨吊轨道选型安装标准（试行）I、选型单轨吊轨道型号、规格参照下表选择:净载重量（有效载荷）轨道型号1140VI140E轨道长度2.4m3.0m1.5m2.0m2.4m3.0m直线/水平弯曲坡度401.8K313.6K294.0K264.6K225.4K186.2K0-10 度NNNNNN333.2K264.6K245.0K225.4K196.0K156.8K坡度10-20度NNNNNN294.0K245.0K215.6K196.0K176.4K137.2K坡度20-30度NNNNNN承担特别重型设备运输时应对轨道吊桂点强度进行校核:轨道型号I140VI140E吊挂点允许负裁100KN50
2、KNn、安装一、吊具i建筑单轨吊轨道吊具包括锚杆、吊桂板、高强度螺栓、圆环链、U型索具等。其中锚杆不小于M22*2200 ,锚固力不小于80KN/根；连接螺栓为10.9级以上高强度螺栓；圆环链规格 为18*64mm 或18*90mm (T8) , U型索具额定载荷在 8.5t 以上。二、吊桂形式1、锚喷巷道锚喷巷道采用锚杆+吊桂板+圆环链、锚杆+圆环链两种 生根形式。(1)单链吊桂方式如图1所示。此吊桂方式适应于10 以下的一般运输巷(采掘工作面机风巷)使用O图1单链单吊挂板吊挂方式1.锚杆2.专用吊挂板3.高强螺栓M2cx1004.专用垫块5.18X64mm6.U型吊环7.高强螺栓M2cx1
3、208.I140E 轨道(2)双链吊桂方式双锚杆双链无吊桂板吊桂方式如图2所示，此吊桂方式适应于10 以上的L般运输巷（采掘工作面机风巷）使用O图2双锚杆双链无吊挂板吊挂方式号J一1.锚杆2.双螺帽3.18 X 64mmi环4.U型吊环5.高强螺栓 M20X 1206.I140E轨道四锚杆双链双吊桂板轻轨吊桂方式如图3所示，此吊桂方式是适应于10以下的主要运输巷图3四锚杆双链双吊挂板吊挂方式使用12四锚杆双链双吊桂板重轨吊桂方式如图4所示，四锚杆双链双吊桂板重轨吊桂形式一般选 用两根中18 X90mm 吊桂链，每根吊桂链采用一个吊桂板加两 根锚杆固定，即每个吊桂点采用4根锚杆吊桂。1.锚杆图4
4、四锚杆双链双吊挂板重轨吊挂方式2.专用吊挂板3.专用垫块4.双螺母8.I140V 轨道5.高强螺栓 M20X 1006.18X 90mmi环7.吊具(3)三链吊桂方式如图5所示，此吊桂方式是适应于 10 以上的主要运输巷图5四锚杆三链单吊挂板吊挂方式2、架棚巷道架棚巷道采用卡具+圆环链、圆环链捆绑在U型钢上生根形式。(1)单链吊桂方式如图6a、图6b所示图6 a卡具吊挂U型钢图6b单链捆绑U型钢吊挂(2)双链吊桂方式如图7a、图7b所示图7a专用卡板吊挂吊挂点位于根炳后徒示意图图7b双链捆绑U型钢吊挂注：U型棚吊桂方式除以上两种方式外,可根据现场实际增加吊链。田、铺设标准一、轨道1、轨道铺设要
5、求目视直顺，轨道无明显变形，轨道接头 水平、垂直偏差均不得大于 2mm ,下轨面接头轨缝不得小于 1mm ,不得大于 4mm ,曲线段不得大于 3mm。直线段用 10m的弦量不超过20mm。弯道接头摆角水平方向不超过 3,垂直方向不超过7 。曲线过渡要圆顺，同一线路必须使用同 型号单轨。如图8所示图8接头的连接2、吊链铅垂位置与轨道接头前后误差：10 以下巷道不得超过70mm ,10以上巷道不得超过200mm，但吊桂点必 须设在垂直轨道吊桂点的偏上位置，如图 9所示。图9斜巷吊挂方式3、轨道连接部的锥形口角度为4 -6 轨道与吊链夹角：80 丫100 （平巷），轨道与吊板夹角：-3 63 （见
6、图10）, 两连接轨道上平面夹角：-1 1K （见图11 ） O4、轨道的各吊桂点间距偏差不得大于20mm ,10组吊桂点间距的累计偏差不得大于50mm二、线路1、平巷段（5 以下）平巷段每隔5个生根点（915m ）应加一道防横向偏摆 吊链（见图12a、b）,或每隔十个生根点（2030 m ）安 装一套稳固装置（见图 13）。图12a防横向偏摆吊链d卜剧图12b防横向偏摆吊链图13稳固装置2、斜巷段50 70斜巷段的每隔3个生根点（69m）应加一道防 横向偏摆吊链（见图12a、图12b ）或每隔五个生根点（1520m ）安装一套稳固装置。绳式单轨吊斜巷段轨道必须使用 防纵向窜动吊链（见图 14
7、 o图14防纵向窜动吊链3、转弯段 （1）水平弯道水平弯道采用双链吊桂方式，如图15所示。水平弯道每个生根点应加一道防横向偏摆吊链。 轨道要曲线圆顺，弯道 水平曲率半径不得小于 6m ,竖曲率半径不得小于 12m。（见 图 1 6a、b ）图15弯道双链吊挂方式建筑图1 6a平巷弯道防横向偏摆吊链图1 6b平巷弯道的水平半径与垂直半径(2)弓弯道在垂直方向上，两节相邻轨道的摆角最大不得超过6轨道长度为1.5m/根，如图17所示，轨道接头采用双链吊桂 如图2吊桂方式一样图17弓弯道的吊挂方式(3)底弯道如图18所示，轨道接头处转角小于 6轨道长度为1.5m /根，轨道接头采用双链吊桂如图2吊桂
8、方式一样图18底弯道吊挂方式（4）单轨吊与巷道之间的安全距离要求巷道高度按满足单轨吊吊运最高设备时距巷道底板的问 隙不小于0.2m确定，距行人侧巷帮最突生部位的间距不小于 0.7m，另一侧间距不小于 0.3m,距离底板不小于 0.2m,驱动轮 距巷道顶最突由部分（包括锚杆、金属网、棚体等）不小于 0.1m o当单轨吊轨道与皮带机同巷布置时，单轨吊吊运最大 物件最突生部位与皮带机间距不小于0.2m。（见图19）图19单轨吊与皮带机同巷布置安全距离示意图IV、车场、道岔、车场采用单轨吊形成整个采区区域运输轨道系统，每间隔1000m 左右设1处中间车场，如柴油机单轨吊等，如图 20 所示。图20中间车场布置图掘进工作面铺设的吊轨要及时跟迎头延伸，保证卸料地点距迎头不超过100m o二、道岔道岔安装，如图21所示。固定方式同轨道线路，每组道 岔固定点数不少于 7处，均匀分布在道岔上。图21道岔1.道岔2.风动控制装置3.道岔闭锁装置4.合茬梁5.弯道梁15
