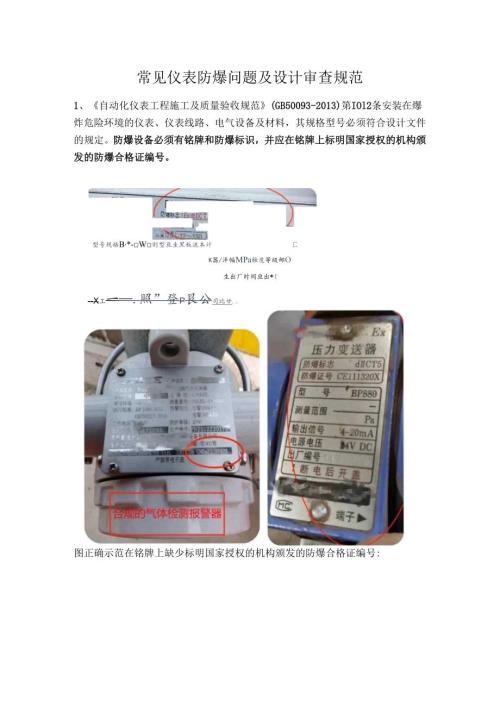

1、常见仪表防爆问题及设计审查规范1、自动化仪表工程施工及质量验收规范(GB50093-2013)第IOl2条安装在爆炸危险环境的仪表、仪表线路、电气设备及材料，其规格型号必须符合设计文件的规定。防爆设备必须有铭牌和防爆标识，并应在铭牌上标明国家授权的机构颁发的防爆合格证编号。型号规格B*-W则型亘圭黑板流本计匚K器/泮幅MPa触度等级邮O生出厂时间亘出*(-X工一.照”登P艮公司比廿.图正确示范在铭牌上缺少标明国家授权的机构颁发的防爆合格证编号:图错误示范2、按照自动化仪表工程施工及质量验收规范(GB50093-2013)第10L3条的要求，当防爆仪表和电气设备引入电缆时，应采用防爆密封圈或用密
2、封填料进行封固。外壳上多余的孔应做防爆密封的要求，用金属丝堵封堵。图错误示范3、电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范(GB50257-2014)第4.2.1.4条隔爆结合面的紧固螺栓应齐全，弹簧垫圈等防松设施应齐全完好。图错误示范4、自动化仪表工程施工及质量验收规范(GB50093-2013)第7.4.8条电缆导管与检测元件或现场仪表之间，宜用挠性管连接，应设有防水弯。与现场仪表箱、接线箱、接线盒等连接时应密封，并应固定牢固。图错误示范5、电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范（GB50257）；防爆电气设备的进线口与电缆、导线应能可靠地接线和密封。图错误
3、示范6、分析仪表防爆接线盒进线孔一空进两根线不防爆。自动化仪表工程施工及质量验收规范(GB50093-2013)第1013条当防爆仪表和电气设备引入电缆时，应采用防爆密封圈或用密封填料进行封固，弹性密封圈的一个孔应密封一根电缆。图错误示范7、电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范(GB50257-2014)第4.1.4条防爆电气设备的进线口与电缆、导线引入连接后，应保持电缆引入装置的完整性和弹性密封圈的密封性，并应将压紧元件用工具拧紧，且进线口应保持密封。多余的进线口其弹性密封圈和金属垫片、封堵件等应齐全，且安装紧固，密封良好。图错误示范8、电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范（GB50257）多余的进线口其弹性密封垫和金属垫片应齐全，并应将压紧螺母拧紧使进线口密封。金属垫片的厚度不得小于2mm。图正确示范
