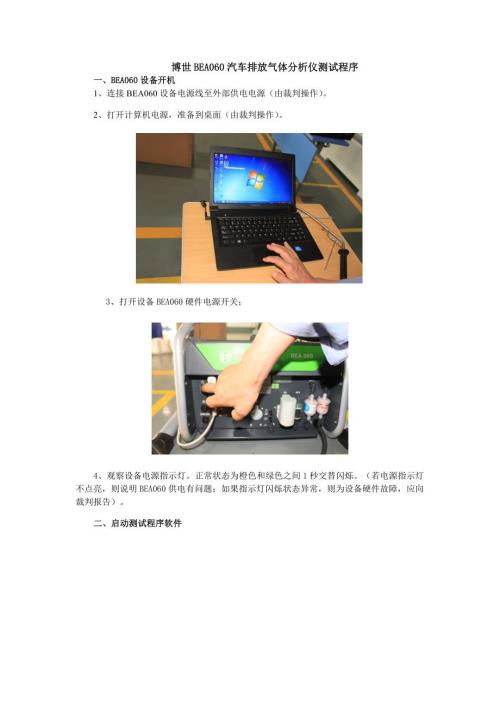

博世BEA060汽车排放气体分析仪测试程序.doc

1、博世BEA060汽车排放气体分析仪测试程序一、BEA060设备开机1、连接BEA060设备电源线至外部供电电源（由裁判操作）。2、打开计算机电源，准备到桌面（由裁判操作）。3、打开设备BEA060硬件电源开关；4、观察设备电源指示灯。正常状态为橙色和绿色之间1秒交替闪烁。（若电源指示灯不点亮，则说明BEA060供电有问题；如果指示灯闪烁状态异常，则为设备硬件故障，应向裁判报告）。二、启动测试程序软件1、点击计算机桌面上的 Bosch-Emision-Analysis 图标，出现车辆登录方式选择界面；2、在车辆登录方式选择界面，点击功能键F5诊断测试，出现诊断测试界面。此时测试程序默认选择发动机

2、和尾气数据采集测试项；2、在诊断测试界面，点击F12下一步，测试程序进入到“零点校准”及“HC残留测试”阶段，并自动执行。3、待设备完成自检测过程，会出现发动机和尾气数据采集界面。三、测试数据记录1、车辆暖机后，将尾气分析仪的取样管插入车辆的排气管中进行尾气检测；注意：由于同一顶起位置项目编排流程不同，比赛时车辆的暖机时间（指从起动发动机暖机到按下尾气分析仪的测量键之间的时间）可能不足1分钟，比赛时默认暖机1分钟，但在实际工作中必须按国家标准执行。2、按下尾气分析仪的测量键，当计算机屏幕上的CO2数值大于6%后，开始记录CO、CH、CO2、O2、数值。四、退出测试程序软件1、点击软件ESC（退出键），直至退回到桌面。2、将尾气分析仪的取样管回收至指定位置放置。3、关闭计算机排放测试程序（由裁判操作）。五、测试设备关机1、待BEA060的抽气泵停止工作后，按住电源开关键3秒，即可关闭尾气分析仪的电源，此时电源指示灯熄灭。
