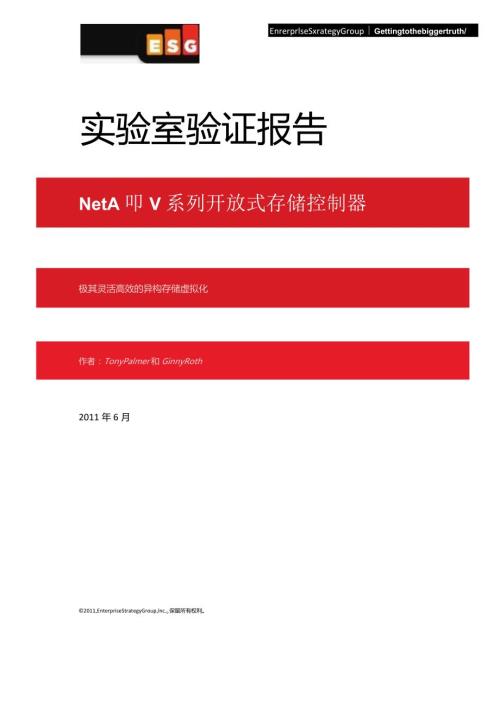

1、EnrerprlseSxrategyGroupGettingtothebiggertruth/实验室验证报告NetA叩V系列开放式存储控制器极其灵活高效的异构存储虚拟化作者：TonyPalmer和GinnyRoth2011年6月2011,EnterpriseStrategyGroup,lnc.o保留所有权利。目录简介3背景3NetAppV系列4ESG实验室验证6入门6性能9效率11ESG实验室验证亮点13需要考虑的问题13更大的事实14附录15ESG实验室报告ESG实验室报告旨在让IT专业人员深入了解信息技术行业中已推出和新兴的产品、解决方案和技术CESG实验室报告并不可以取代企业在做出购买决
2、策前应当开展的评估工作，而是为了帮助企业深入了解这些技术和解决方案。我们的目的是介绍一些更有价值的产品特性/功能，展示如何使用它们来解决客户遇到的实际问题，以及如何确认有待改进的方面。ESG实验室专家的第三方观点来自于我们的实际测试，以及对在生产环境中使用这些产品的客户的采访。本ESG实验室报告由NetApp赞助。所有商标名称均为其各自公司的资产.本出版物中的信息均由EnterpriseStrategyGroup（ESG）视为可靠的来源获取.但ESG对此不作担保。本出版物可能包含ESG的观点,ESG可随时对其作出更改。本出版物的版权归EnterpriseStrategyGroup,Inc.所苞
3、未经EnterpriseStrategyGroup,Inc.的明确许可.以打印、电子方式复制或分发本出版物的全部或部分内容，或将其传播给无权获得的人员.均违反美国版权法.将受到民事损害赔卷诉讼甚至刑事诉讼（如果适用）。如果您有任何疑问，清联系ESG客户关系部门.（508）482.0188。简介不管IT状况如何变化，有一点是肯定的，那就是：数据卷会持续增长，不受经济周期影响。在许多企业中，先前为适应这种增长而部署的存储解决方案都是临时性的。兼并和收购也加重了这种混合状况，即基础架构建立在多个存储架构上。这种混合架构会使管理存储的流程变得复杂且昂贵。正如服务器可以从虚拟化中受益一样，IT组织也可
4、以从存储虚拟化中实现相同的成本效益；从本质上而言，就是凭借一个集中管理的解决方案支持多个独立的存储控制器。ESG实验室对NetAPPV系列开放式存储控制器进行了测试，重点检验的是该解决方案能够实现的存储效率、运营价值和性能。背景最近，ESG要求客户列出他们在存储基础架构方面最重要的支出，结果发现存储虚拟化技术和数据精简技术排名居前。1很明显，客户开始注意到，通过使用更好的工具来管理其企业内部不断增长的数据需求所节省的运营成本，尤其是那些可将多个不同的存储系统整合成一种操作的工具所实现的节省。还有一种观点认为，异构存储环境存在固有的效率低下的问题,可通过存储虚拟化解决方案将这些系统整合到一起来解
5、决这个问题。图1.2011年重要的存储投资在未来12-18个月内，您的企业将在以下哪些数据存储领域（按已安装存储总容量计）投入资金最多（占受访者总数的百分比，可选择五项）来源：EnterpriseStrategyGroup,2011年。客户也认识到，随着他们虚拟服务器基础架构的发展和日趋成熟，在为更加动态的环境提供快速可靠的数据服务方面，存储成为美中不足之处。事实上，当被问及需要进行哪些存储开发以便在企业中更广泛地采用服务器虚拟化时，在客户的前三个答案中，提到了加快存储配置和提高对存储虚拟化的利用。2现在是时候让存储获得虚拟化为服务器世界所带来的相同的运营和资本节省。】来源：ESG研究报告20
6、11ITSPendingIntentionSSurvey（2011IT支出意向调查），2011年1月。2来源：ESG调查报告TheEVOlUtionOfSerVerVirtualization（服务器虚拟化的发展），2010年11月NetAppV系歹IJNetAppV系列是能够将传统存储阵列进行虚拟化的开放式存储控制器，借助一组高级存储效率技术提供SAN和NAS访问以及集成数据保护。NetAppV系列是一款成熟的产品，自2003年发布以来已在实地进行了数千次的部署。V系列使用的硬件控制器与NetAppFAS系统相同。FAS和V系列均可以连接NetApp存储。连接第三方存储阵列时需要使用V系列控
7、制器。通过提供与数个任务关键型和业务关键型应用程序紧密集成的高级存储功能，这些功能可增加现有存储阵列的价值。图2.NetAppV系列物理服务器和虚拟服务器NetAPPV系列开放 式存储控制爵虚拟化第三方FC 连接存储单个集申管理的存储池详情如图3所示，V系列控制器的原始存储容量可扩展至2.8PB,同时使用现有第三方存储阵列和NetApp磁盘架（任意组合）来支持不断增长的数据中心存储环境的需求。通过向第三方阵列增加更多存储或连接NetApp磁盘架可以增加容量。V系列控制器的部署采用主动-主动双控制器配置，以实现容错功能。NetApp支持来自EMCsFujitsu.HDSxHPsIBM和3PAR的
8、虚拟化企业级阵列和模块化光纤通道SAN存储系统。33NetApp客户、员工和合作伙伴可以访问V系列支持表。图3. V系列的可扩展性V6200系列840-2880TB48-192GBRAM316TB闪存V3200系歹IJ420-1920TB83?GBRAM5：2GB-2TB闪存V系列开放式存储控制器提供了多种功能，可以帮助存储管理员有效管理异构存储环境。统一存储的效率。NetApp能够提供用于生产和备份数据集的存储效率技术，其中包括块级重复数据删除、压缩和精简配置。对于SAN和NAS,这些技术可单独部署，也可组合部署，从而帮助客户降低与存储相关的资本支出。异构数据保护。NetApp采用节省容量和
9、资源的Snapshot技术提供磁盘快照备份。客户可以在其环境中缩短所有存储的恢复时间目标(RTo)并改善恢复点目标(RPO)0NetApp与VMware.CitrixxCommVauIt等合作伙伴实现了数据保护技术整合，从而可以为整合的虚拟化环境提供统一、简化的业务连续性模式。.FIexCIoneo借助NetApp硬件加速配置技术，客户可以立即创建生产数据集和VM的克隆，来满足动态基础架构的要求，而无需额外的存储容量。克隆可以加速测试和开发，提供对虚拟桌面和服务器环境的即时配置，并提高存储利用率。此功能与多个NetApp合作伙伴的技术实现了集成，包括MicrosoftVMwarexCitrix
10、和SAPo异构复制和数据中心移动。NetAPPSn叩MirrOr和SnapVauIt是数据复制解决方案，能够为用户的业务关键型数据提供一致的灾难恢复保护，同时实现业务连续性和数据中心移动。V系列扩展了NetApp复制工具的使用范围，可与来自不同供应商或不同阵列层的第三方存储阵列配合使用。复制过程中可进行重复数据删除，可以进一步提高复制效率。ESG实验室验证ESG实验室使用NetApp三角研究园的设施对NetAppV系列控制器进行了实际的评估和测试。测试旨在证明V系列在为第三方存储提供高效、高可用性的虚拟化平台的同时，可以实现轻松管理。ESG也验证了V系列在虚拟服务器环境中运行混合工作负载时的性
11、能。入门图4直观说明了ESG实验室出具该验证报告所使用的测试台。使用VMwarevSphere1两台物理服务器可托管多个WindowsServer2008R2虚拟机。NetAppV3270高可用性系统（高可用性系统被定义为主动-主动双控制器配置）安装在具有110146GB15KRPM驱动器的第三方模块化阵列的前面。4所有驱动器都配置在5磁盘RAIDS组中，并配置了44GB阵列LUNo测试比较了连接到V系列/存储阵列组合的主机与直连到存储阵列的主机的可管理性和性能。通过光纤通道，将来自一半RAID组的阵列LUN直接提供给两台VMware服务器，而将来自另一半阵列RAID组的阵列LUN提供给V32
12、70,这样就创建了聚合并将存储提供给两台VMware服务器的第二组。聚合是一个条带化存储池，基于RAID保护阵列LUN集合或已经在RAID-DPRAID组（RAID-DP是NetApp实施的RAID-6）中受保护的NetApp物理磁盘集合构建。聚合是NetApp以逻辑方式将容量和性能与物理磁盘分开，并通过资源池向多个数据集或应用程序提供容量和性能的方式。所有阵列LUN均匀分布在SAN阵列的控制器中。此配置符合公开提供的供应商推荐最佳实践。由于V系列可支持NAS和SAN协议，因此可使用V系列中的NFS将更多卷提供给VMware服务器，进行一些在只基于块的存储阵列中不能实现的其他测试。图4.ESG
13、实验室测试台NetAppV3270第三方模块化阵列SANVMwareVSphere服务器4有关配置信息的详情，请参阅附录。Emulex和Brocade200E光纤通道交换机中的主机总线适配器用于SAN服务器的连接和交换。内置于VMwareESX中的本机多路径驱动器用于服务器和SAN结构之间的容错连接。Figure5显示了提供给V系列控制器的22个第三方阵列LUN的NetAppSystemManager视图。标题提供了关于阵列LUN的信息，例如RAID保护级别、制造商和阵列LUN分配到的聚合。在本示例中，调用的阵列LUN的RAID保护级别为5,由EMCCLARiiON阵列提供(DGC是EMCCL
14、ARiiON的供应商代码)，并且在聚合array_O内。图5.NetAppSystemManagero (f zNmeSlateModelVendOfUtedSpaceSeeCcrAanetboc*fe200e7:9.l26L8pon PfoCerte:Endd YesModeSchedJed surbM90)Status dbTjpereguirLMWdetan SMimeTUeJ5 821S9t)SGMT 2D1GCndneTgJs 822JZ3GWT 20MSxZ wed 5707G8 SpoXPO 99Utdd4i tpe*A4Mrie ee Sfahl omwmK Uted Snsh
15、oi spcSfMpihci图9实现的NetApp统一效率由于部署V系列的客户通常都已经具有第三方存储.用户可以将现有阵列与V系列配合使用，从而实现潜在的运营成本节省。尽管阵列维护（例如固件/微代码更新和零件更换）仍必不可少，但是客户部署V系列之后，就可以不再对现有阵列持续执行软件维护。重要意义随着越来越多的IT组织使用服务器虚拟化技术来整合IT基础架构，对存储容量（及成本）的要求也显著增加。9将NetApp重复数据删除和FIexCIone添加到已经过精简配置的高效FIexVoI存储池后，可以显著降低不断增长的虚拟服务器环境中的容量成本。ESG实验室发现，使用支持VSphere的常用业务应用程
16、序池共享通过NetAppV系列整合和虚拟化的存储可节省94%的容量。9来源:ESG调杳报告TheEVOlUtiOnOfSerVerVirtUaliZation（服务器虚拟化的发展），2010年11月。ESG实验室验证亮点0ESG实验室可以使用NetAppV系列快速轻松地对支持一系列整合的服务器和应用程序的集中式第三方存储池进行配置和虚拟化。0NetApp虚拟存储控制台(VSC2.0)具有非常强大的直观性和功能，支持一键式访问vSphere中的强大存储功能。 ESG实验室使用NetAppV系列，能够在现有第三方存储阵列的基础上，经济高效地提供高性能和易于管理的存储虚拟化。IOPS增加了高达800
17、同时延迟减少了一个量级。 借助NetAppV系列，VSPhere环境中的容量节省了94%o需要考虑的问题 ESG实验室已证明，结合使用FIexVoLFIexCIone和重复数据删除可将整合的虚拟化环境中的存储效率提高94%甚至更多，但熟悉传统存储系统的存储管理员需要改变一直以来管理存储容量所采用的方式，才能利用这些功能。必须对FIexVoI即时存储池加以监控，确保它不会用尽存储容量，而不是等待应用程序或操作系统发出信号说明它用了尽存储容量。令人高兴的是，NetApp统一的管理方法可用于通过熟悉的管理界面来简化并自动执行这些任务。 NetApp统一方法支持各种各样的主机接口、驱动器类型和管理
18、软件包。NetApp基于节点的许可包括对一系列软件许可和一个协议的基本配置。可向每个控制器添加其他协议和5个不同的软件模块。许多供应商具有基于容量的许可、基于功能的许可或基于连接主机数量的许可。将NetApp统一解决方案的价格与来自不同供应商的磁盘阵列组合的价格比较时，这一点非常重要。用户需要确保在购置价格中将考虑到的每个供应商的所有界面和软件选项都进行比较。更大的事实在理想情况下，数据中心看起来会非常不同。IT会对其进行集中管理，实现应用程序、服务器和存储协同工作，从而为公司提供可靠且经济高效的计算服务。由于自动化会推进工作流程，变化始终是动态流畅的。但是，大多数企业不得不面对IT基础架构远
19、达不到这种理想程度的现实。即便如此，企业也开始认识到使用服务器虚拟化策略支持IT为生产、测试和开发环境动态配置各种任务的工作负载所带来的显著成本效益。从常理来说，存储也可以实现这些相同的虚拟化益处。大量资金已投入到管理成本高、容量处理能力严重低效的存储基础架构。由于企业对现有存储投入了大量资金，因此更换老化的基础架构在经济上通常不可行。通过对物理环境中只能在单独硬件上运行的各种服务器的操作系统进行虚拟化，服务器环境不仅可以真正降低资本支出，同时还可以节省运营成本。工作负载的配置服务变得快速且经济。但是，随着虚拟化的迅速发展，对存储基础架构的要求也变得越来越严格。对于真正自动化配置计算服务来满足
20、需求来说，存储已成为瓶颈。服务器管理员不想考虑数据存储库及其管理方式，只想获得需要的存储。并且，存储管理员希望确保客户端和应用程序能够轻松使用数据存储库，同时无需花费资金来管理笨重繁杂的存储基础架构。通过使用NetApp统一存储，用户只需要在单个界面中使用常用工具即可将环境中的所有异构存储作为单个池进行管理。每个NetAppV系列或FAS系统(不管是基本归档或深度归档)均运行DataONTAP0DataONTAP可以提供一致的用户界面和强大的存储效率技术。使用SAN或NAS协议的应用程序和用户均可使用所有存储。ESG实验室可以使用NetAppV系列快速轻松地对支持一系列整合的服务器和应用程序的
21、集中式第三方存储池进行虚拟化。NetApp虚拟存储控制台(VSC2.0)提供对VSphere中强大存储功能的一键式访问。ESG实验室使用现有的第三方存储阵列，通过一对NetAppV系列控制器来提供高性能和易于管理的存储虚拟化。IOPS增长了高达800%,同时延迟减少了一个量级，并且在VSphere环境中测量的容量节省高达94%o使用NAS协议也会带来类似的存储效率优势。此测试中观察到的效率来自DataONTAP操作系统。根据ESG对V系列和DataONTAP协同工作方式的了解，ESG实验室坚信所有支持的第三方阵列都可获得类似的结果。此报告的测试是在VMware服务器上进行的，但是其他虚拟化环境
22、也可以获得类似的优势，例如MicrosoftHyper-V和CitrixXenServero如果您的企业正在努力保持与数据增长同步、控制成本以及提高传统模块存储阵列中运行的整合虚拟化业务应用程序的可用性，那么ESG实验室建议您认真了解使用NetAppV系列来虚拟化传统存储所能获得的优势。通过管理功能、支持块和基于文件的存储界面的常用代码库、完全适用于虚拟服务器环境的容量效率以及快速高效的应用感知型快照和克隆的集成系列，ESG实验室证实了，NetAppV系列可在降低复杂性的同时，帮助异构存储环境实现高级存储虚拟化。附录表3.ESG实验室测试台NetAppV系列NetAppV3270（两个控制器）
23、DataONTAP8.0.1每个控制器16GB缓存512GB闪存模块存储软件NetAppSystemManager1.1版NetApp虚拟存储控制台2.0版NetAppSnapManagerforExchange6.0版NetAppSn叩ManagerfOrSQLServer5.0版NetAppSnapManagerforMOSS5.0版NetAppSnapDriveforWindows6.2版第三方存储EMCCX4-480110146GB15KRPMFC驱动器RAIDS,4+122个LUN122GB11个LUN144GBFlare版本：30(4.30.000.5.005)客户端服务器四台SG
24、IRackableS3012服务器，每台服务器具有8个2.5GHzXeonCPU内核和16GBRAM虚拟化管理程序VSphere4.0版客户操作系统MicrosoftWindowsServer2008R2SAN连接光纤通道交换机Brocade200E,4Gbx16端口Iometer工作负载特征Iometer版本2006.07.27OLTP4KBIO100%随机，67%读取Exchange20078KBIO100%随机，73%读取文件服务器混合IO大小，100%随机，80%读取Web服务器混合IO大小，100%随机，100%读取MicrosoftExchange2007用户配置文件用户类型预计每个用户用于邮箱计算的IOPS（+20%）轻级.132平均值.216低业务量.384较高业务量（用于邮箱计算）.576超高业务量.768EnterpriseStrategyGroupGettingtothebiggertruth.20AsylumStreetMilford,MA01757电话：508.482.0188传真：508.482.0128
