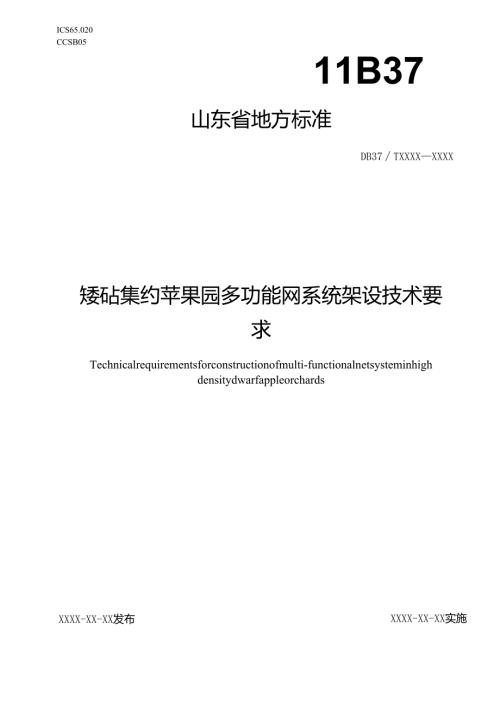

1、ICS65.020CCSB0511B37山东省地方标准DB37TXXXXXXXX矮砧集约苹果园多功能网系统架设技术要求Technicalrequirementsforconstructionofmulti-functionalnetsysteminhighdensitydwarfappleorchardsXXXX-XX-XX发布XXXX-XX-XX实施山东省市场监督管理局发布前言II1范围12规范性引用文件13术语和定义14架设材料24. 1支架支撑系统25. 2多功能网36. 3塑料连接件44.4锚绳、锚顶丝、柱顶帽65架设安装67. 1架前勘查67.2 支撑系统架设67.3 侧固拉绳架设6
2、7.4 网具安装76功能分类与局部强化U8. 1防雹126.2防虫126.3防鸟126.4防风126.5 防日灼126.6 环境调控127铺放与收捆127. 1时间127.2方法128维护保养138. 1巡检138. 2修复13附录A（资料性）矮砧集约苹果园多功能网系统架设示意图14附录B（资料性）网接卡扣的连接安装158 .1连接件159 .2卡扣四片组合158. 3AB、AC合成16本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由山东省农业农村厅提出并组织实施。
3、本文件由山东省农业标准化技术委员会种植业标准化分技术委员会归口。矮砧集约苹果园多功能网系统架设技术要求1范围本文件规定了矮砧集约苹果园多功能网系统架设的架设材料、架设安装、功能分类与局部强化、铺放与收捆、维护保养。本文件适用于矮砧轻减集约栽培模式苹果园内以水泥立柱支架支撑系统为基础的多功能网系统（以下简称“系统”）的架设。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件,仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2410透明塑料透光率和雾度的测定GB/T3428架空导线用镀锌钢线
4、GB5725安全网GB/T11115聚乙烯（PE）树脂GB/T15568通用型片状模塑料（SMC）GB/T16422.3塑料实验室光源暴露试验方法第3部分：荧光紫外灯GB/T20118钢丝绳通用技术条件GB/T50107-2010混凝土强度检验评定标准DB37/T3975苹果园支架系统架设技术规范3术语和定义DB37/T3975界定的以及下列术语和定义适用于本文件。3. 1多功能网multifunctionalnet架设在果树种植小区的支架支撑系统顶部及四周，具有防冰雹、防鸟、防风、防日灼、调节微环境等多重功能作用的一种网具。注：多功能网由高密度聚乙烯（HDPE,密度约0.95g/cm）等为主
5、料按比例添加抗UV剂和着色母料并经挤出抽丝、整经、经编等工艺而制成。3.2多功能网系统multifunctionalnetsystem由支架支撑系统、多功能网、网扣等部件组成的系统。注：多功能网系统的架设示意图见附录A。3.3顶网overheadnet架设且固定在种植小区支架支撑系统顶部，走向与地面大致平行的多功能网。注：也称天网。3.4侧网sidenet架设且固定在种植小区支架支撑系统侧面，走向与地面垂直或略有倾角的多功能网。注：也称边网。3.5网接卡扣netconnectionclip能把一幅以上多功能网进行联结或分开的卡扣。注：也称联网子母卡扣，网接卡扣由尼龙6（密度约1.156g/cn
6、成型收缩率约0.93%）为主料添加抗UV剂和着色母料经注射工艺而制成，规格型式见图1、连接安装见附录B。3.6网挂卡扣snap-fitofnet把多功能网悬挂并固定在支架支撑系统顶部纵横向钢丝上的卡扣。注：也称挂丝子母卡扣，网挂卡扣由尼龙6（密度约1.156gc1成型收缩率约0.93%）为主料添加抗UV剂和着色母料经注射工艺而制成，规格型式见图2。3.7紧口U形卡扣tightUtypeclip把多功能网紧实地固定在支架支撑系统最上部柱间丝上的一种卡扣。注：紧口U形卡扣由尼龙6（密度约1.156gcm成型收缩率约0.93%）为主料添加抗UV剂和着色母料经注射工艺而制成，规格型式见图3；卡扣横
7、截面大致为紧口U形，为网挂卡扣中的一种。3.8固网扎带tieforfixingnet由高密度聚乙烯（HDPE,密度0.964gcn成型收缩率0.9%）为主料并添加抗IJV剂和着色母料经注射工艺而制成的一种扎带。注：简称扎带，通常与网挂卡扣、紧口U形卡扣结合在一起使用，把收拢后的多功能网捆扎固定在网挂卡扣上，规格型式见图4。3.9侧网地卡groundbuckIeofsidenet固定在侧网基部，把侧网紧实地联结并固定在地锚等地面固定物上的一种塑料子母卡扣。注：侧网地卡由尼龙6（密度约1.156g/cn?、成型收缩率约0.93%）为主料添加抗UV剂和着色母料经注射工艺而制成。3. 10侧网架撑su
8、pportframeforsidenet固定在边支撑柱上部外侧，保持侧网整体向外侧凸起的一种钢管等材料制成的支撑构架。注：用以保持边行果树外侧留有一定空间，便利管理作业等，规格型式见图H。4. 11侧固拉绳pullingropeofsidefasten安装固定在垂直于种植行边支撑柱的上部，用于固定多功能网并保持多功能网呈连续“屋脊状”造型的由钢丝或钢丝绳和U型卸扣等组成的装置。注：规格型式见图5。4架设材料支架支撑系统应符合DB37T3975的要求。4.2多功能网4. 2.1质量要求4.2. 1,1应依据立地条件、紫外线强度、不同苹果品种对光照强度和色泽等生长发育要求以及防护目标等，有目的地选
9、用颜色、网孔、幅宽和功能等不同的多功能网。5. 2.1.2材质性能要求： 重量轻，易架设； 抗老化、抗紫外线，使用期5年以上； 化学性质稳定，抗热、耐水、耐腐蚀；拉力强度大，抗冲击性强； 透光性适宜，对果树生长发育有良好促进作用或不利影响小；无毒无味、废弃物易处理。4.2.1.3符合产品标准要求，无水纹，无断裂。4.2,1.4多功能网的性能应符合表1的规定。表1多功能网性能表项目要求检测方法抗拉强力横向N266GB5725纵向N力66单丝g/D三10透光率%宜85,可根据当地日照等情况进行适当调整GB/T2410抗老化经紫外线照射不低于100Oh后，应无变化GB/T16422.34.2.2原料
10、多功能网采用的高密度聚乙烯(HDPE)应符合GB/T11115的要求，抗UV剂和着色母料应符合生产商质量的要求，UV添加剂量为2.5%。4.0%。着色母料添加量根据颜色及着色要求进行调整。4.2.3颜色4.2.3.1应根据本地紫外线强度、透光率以及不同果树对光照强度和色泽发育等要求，确定多功能网的颜色。4.2.3.2通常选择白色或灰白色的多功能网，也可根据需要，选择有驱鸟等特殊作用的黄色、蓝色或红色等色泽。4.2.4网孔网孔尺寸宜介于2mm2mm16mm16mm之间。其中，白色可选用3mm7mm或4mm4mm以上的，透光率93%左右，多功能网的颜色、网孔大小与遮光率之间的对应关系见表2。表2多
11、功能网的颜色、网孔大小与遮光率对应关系表网孔大小mm颜色透光率%遮光率%11白色（原料色，未添加任何颜色母料，下同）53.047.0灰色（潘通色卡号421C,下同）47.852.2蓝色（潘通色卡号2728C,下同）37.862.222白色89.710.3灰色75.624.4蓝色67.033.04X4白色91.09.0灰色78.022.0蓝色77.222.837白色93.36.7灰色81.818.2蓝色79.720.34X8白色93.07.0灰色85.015.0蓝色82.018.0128灰色83.216.81616绿色86.413.64.2.5强化筋带在多功能网的幅中间及两侧边应编织有强化筋带，
12、筋带上可编织有锁孔，强化筋带的宽度应大于10cmo4.3塑料连接件4.3.1外观质量多功能网系统采用的固定卡扣、网接卡扣（见图1）、网挂卡扣（见图2）、紧口U形卡（见图3）、固网扎带（见图4）、侧网地卡等塑料连接配件，应外观平整、颜色均匀、无杂质、无破损、无水纹，无裂纹。图1网接卡扣示意图图2网挂卡扣小意图图4固网扎带示意图4.3.2性能要求塑料连接件的性能应符合表3规定。表3塑料连接件性能表项目要求试验方法弯曲强度MPa三100GB/T15568冲击韧性kjm2235收缩率%1.0抗老化经紫外线照射不低于1000h后，应无变化GB/T16422.34.4锚绳、锚顶丝、柱顶帽4. 4.1整个锚
13、绳宜为全钢丝绳，钢丝绳应符合GB/T20118的规定，钢丝的镀锌层应符合GB/T20118中A级规定，直径一般选用8mm10mm05. 4.2锚顶丝选用镀锌钢丝时，应符合GB/T3428的相关规定；锚顶丝选用镀锌钢绞线时，应符合YB/T5004的规定;锚顶丝选用镀锌钢丝绳时,应符合GB/T20118中A级镀锌的规定;锚顶丝的直径为3.5mm-4mmo6. 4.3柱顶帽宜采用聚乙烯或尼龙原料制成，抗紫外线、抗老化，韧性好，坚固耐用；金属件为镀锌钢件，钢材强度、镀锌工艺及锌层厚度与紧箍卡中相关要求一致；内径应与立柱的横截面尺寸相对应,一般采用7mm7mm和9mm9.5mm两种规格。5架设安装6.1
14、 架前勘查架前应实地勘察小区基本情况，重点考察当地历史上的风力、降水等自然环境与气候情况，以及果树株行距、支撑柱高度、土壤类型、土层深度、小区坡度等园区立地条件，确定所需立柱的强度与密度、钢丝等配件的强度型号等，测算所需多功能网的宽度、长度以及相关连接件的用量等，制定出合理的架设方案。6.2 支撑系统架设按DB37/T3975的要求进行架设。支架支撑系统应在多功能网始建前完成，经检查合格后方可铺设多功能网。支架支撑系统应牢固、稳定，其中，支架支撑系统使用的支撑柱混凝土强度应符合GB/T501072010中等级为C45及以上的规定，4m支撑柱中间折断强度为内支撑柱不低于1.35kN,外支撑柱不低
15、于3.35kNo6.3 侧固拉绳架设在垂直于种植行边支撑柱的柱顶帽上安装一道横向锚顶丝（绳），在外支撑柱的柱顶丝下部25Cm30CnI位置上安装一道横向钢丝（绳），横向钢丝（绳）直径与4m11拉紧两道钢丝（绳），在每一种植行的正中间位置处把横向锚顶丝（绳）和横向钢丝（绳）用U型卸扣紧固在一起，安装示意图见图5。杆顶帽5.4.1基本要求多功能网架设可分为顶网架设和侧网架设两个部分：顶网应固定在柱顶帽、锚顶丝、侧固拉绳等部件上；侧网上部应固定在边支撑柱的柱顶帽、柱间丝、锚顶丝或其它支撑物上，下部可固定在地面或地锚、锚绳上。侧网应根据园区栽培需求，确定是否安装架设，可不架设。5.4.2顶网架设7.
16、4.2.1规格尺寸5.4.2. 1.1顶网长度根据栽植行长度和支撑柱高度等综合确定，其长度按公式（1）计算：L=LIXLO5+1200（1）式中：L防护网长度，单位为厘米（Cm）；Li栽植行的行长，单位为厘米（cm）o5.4.2 .1.2顶网宽度根据栽植行的宽度来选择适合的多功能网幅宽，幅宽按公式（2）计算：D=D+（3040）式中：D防护网幅宽，单位为厘米（Cm）；D1栽植行的宽度（行距），单位为厘米（cm）o5.4.3 .2定长裁剪根据公式（1）和公式（2）计算顶网的幅宽和长度，定长裁剪时所用的工具应为加热型剪刀。不宜裁剪幅宽。利用作业平台等举升设备，将顶网提升到支撑柱上方并沿纵向展开平铺
17、于纵向锚顶丝、柱顶帽的上部。5.4.2.4顶网初固每幅顶网应顺行居中铺搭在支架支撑系统上，中间强化筋带与种植行正上方的锚顶丝对齐，依次把顶网固定在柱顶帽的两个塑料包覆垫片之间，顶网在柱顶帽上的安装顺序见图6和图7。标引序号说明：1本体；2双头螺柱；3一字导丝件；4塑料包覆垫片；5多功能网；6塑料包覆垫片；7槽型压垫；8标准镀锌螺母。图6顶网在9X9.5柱顶帽上安装顺序的示意图图7顶网在7义7柱顶帽上安装顺序的示意图标引序号说明：1本体；2双头螺柱；3镀锌圆垫片；4加厚螺母；5塑料圆帽；6多功能网；7塑料包覆垫片；8槽型压垫；9标准镀锌螺母。图7顶网在7X7柱顶帽上安装顺序的示意图（续）5.4.
18、2.5网接卡扣的安装5.4.2.5.1网接卡扣由子扣和母扣两部分组成，其中子扣和母扣又分别由两块不同的塑片组成。5.4.2.5.2 分离网接母扣上的两块塑片，把其中一块塑片穿过顶网侧面的一个强化筋带，然后固定在母扣的另外一块塑片内，以此类推，按同样顺序把顶网安装在网接卡扣的子扣内，网接卡扣在强化筋带上分布的间距1.0m-1.2m左右,安装过程的简易示意图见图8,安装过程的详细分解示意图见附录Bo5.4.2.5.3对准母扣和子扣对应位置，以适合的力度轻推把母扣和子扣紧密地连接在一起，见图9。5.4.2.5.4 逐个安装网接卡扣，直至把顶网全部连结为一体。不宜使用缝合线方式连接两幅顶网。图8网接卡
19、扣的母扣和子扣简易安装方法示意图图9网接卡扣的母扣和子扣连接为一体的示意图5.4.2.6顶网固定1.1.1.1.1 4.2.6.1网接卡扣的安装完成后，拉紧顶网中间缝合位置即强化筋带，用网挂卡扣或紧网U形卡扣固定在纵向锚顶丝以及侧固拉绳上,相邻两个网挂卡扣或U形卡扣之间的间距应相同，宜LOnI1.2mo注：在横向分布上，网挂卡扣或U形卡扣的安装固定位置与网接卡扣相对应。1.1.1.1.2 纵向拉紧顶网，沿中间强化筋带向两横向侧面延伸，用U形卡扣把多功能网牢牢地固定在斜向锚顶丝的部位或锚绳等位置上。1.1.1.1.3 顶网铺设完成且固定后，从横断面上看，大致呈现中间高两侧低的“屋脊形”，支撑柱上
20、方为“屋脊”，每个种植行的行距中间位置为最低点，顶网最低点位置距地面高度宜23.5m。两幅网具交接处的强化筋带应相互叠加重合，确保冰雹可通过该处滚落到种植行的中间位置。柱顶丝和树头之间的距离宜220cm05.4.2,6.4横向柱顶丝固定柱顶帽内的位置应在纵向柱顶丝与顶网之上。5.4.2,6.5必要时，顶网也可搭成近平面状，但低点仍为两种植行的中间处，半封闭式多功能网架设完成后的示意图见图100图10半封闭式多功能网架设示意图5.4.3侧网架设5.4.3.1规格尺寸5.4.3.1.1侧网长度与种植同向侧网的长度，按公式（3）计算:L=LIXI.05式中：L侧网长度，单位为厘米（Cm）；i栽植行长
21、单位为厘米（cm）o垂直于种植行方向的侧网长度的计算方法与公式（3）相同，其中心为垂直面长度。5.4.3.1.2侧网宽度侧网宜为一张网具，在其垂直或斜向分布空间内可用缝合线连接。侧网的宽度（高度）与网具幅宽相当，依据实际情况按公式（4）或公式（5）进行计算：Wi=Hi+（3040）-1/2W2（4）Wi=Hi+（3040）+1/2W2（5）式中：Wi缝合连结的侧网宽度，单位为厘米（cm）；Hi一地平面以上的支撑柱高度，单位为厘米（cm）；W2顶网幅宽，单位为厘米（cm）o5.4.3.2 定长裁剪根据公式（3）、公式（4）或公式（5）计算侧网的幅宽和长度，定长裁剪时所用的工具应为加热型剪刀。注
22、意不宜对幅宽进行裁剪。边支撑上设置有侧网架撑的（图11）,应增加架撑突出部分斜边长度的1.5倍作为侧网宽度。如确有需要，也可用缝合线通过锁孔把两幅侧网缝合为一体。5.4.3.3 安装固定1.1.1.1.1 1顶部通过柱顶帽、U型卡扣等把侧网牢固地固定在边支撑柱、侧固拉绳、锚顶丝以及柱顶帽上。1.1.1.1.2 纵向侧网的下部通过侧网地卡或者锁扣缝合线等把侧网固定在地锚、锚绳或其它坚实的物体上，必要时也可用土将其埋压到地面以下。1.1.1.1.3 与种植行垂直的横向方向，可安装侧网，侧网下部应安装有灵活的升降机构装置，根据需要应能快速地提起或垂下，方便机械和从业者进入到小区内进行弥雾、修剪、采收
23、等田间作业。6.1防雹防雹网孔以月牙形网孔为主，也可选择长方形或正方形，月牙形网孔规格以3mmX7mm为佳，其它网孔以4mmX4mm或3mmX8mm为佳。每幅顶网的强化筋带内应安装有网接卡扣，当冰雹负载达到一定重量时应能自动打开，使冰雹滚落到地面上、规避防护网系统整体因超载而损毁。如在每幅顶网两个侧边的强化筋带内加装纵向磁条带的，在遇冰雹等承重时应能自动打开，确保冰雹可滚落到行中间。6.2 防虫为增强防虫效果，顶网宜安装增强型的多功能网，即在强化筋带内配置安装磁吸条带，确保两幅网平时的交接处不留缝隙、但遇冰雹等承重时能自动打开；在垂直于种植行的四个侧面应加装垂至地面的侧网。多功能网不能防御个体
24、小于网孔的各种害虫进入到网室内。6.3 防鸟鸟类为害较严重的区域，可通过架设鸟类不喜欢色泽的网具等方式来增强驱避鸟类的效果。不应采用对鸟类造成死亡或伤害的网具，以保护鸟类的生命安全。6.4 防风沿海、山谷等风力较大的特殊地域，可根据当地风力情况选择抗风能力更强的网具，如网孔2mmX2mm4mmX4mm左右的侧网。风力28级大风的区域内不宜安装。6.5 防日灼在光照强度低或多云雾区域宜选择白色或灰白色、网孔略大的多功能网，在太阳光照强烈区域以及海拔高度大于100OnI以上的区域，可选择黑色或其他深颜色、网孔略小的多功能网。6. 6环境调控多功能网可调节覆网果园内部的光照强度、温度和湿度等环境因子
25、调节果园小气候，应根据防控晚霜冻害、避雨等栽培目标，选择性能增强类的网具。7铺放与收捆7. 1时间顶网每年各收集、铺联一次，春季在果树萌芽前或昆虫授粉完成后进行铺联，秋季在果实采收后即归集并捆扎到锚顶丝上。7.2方法把网接卡扣的子母卡扣分开，把多功能网移动归集到纵向锚顶丝上，并用扎带捆扎到锚顶丝上，一般每隔1个网挂卡扣或U形卡扣捆扎一次，铺放的过程与上述相反，见图12。图12子母扣挂在挂丝卡扣上示意图8维护保养8. 1巡检采取日常养护和不定期巡检等方法，重点查找支架支撑系统是否稳固、多功能网是否存在松动、破损或掉落等问题，及时采取有针对性的修复措施，维持整个系统功能正常。8.2修复多功能网破
26、口处长度在100CnI以内的，可通过人工方法进行修补；长度超过100CnI长的，应及时更换成新网。系统有松垮处的，应及时拉紧固定。附录A（资料性）矮砧集约苹果园多功能网系统架设示意图图A.1给出了矮砧集约苹果园多功能网系统架设示意。图A.1矮砧集约苹果园多功能网系统架设示意图附录B（资料性）网接卡扣的连接安装8. 1连接件网接卡扣连接件包括：A件、B件、C件，见图B.1图B.3。图B.1A件结构图图B.2B件结构图图B.3C件结构图B.2卡扣四片组合先将AC件中间的9个卡柱（见图B.4）,对应准确多功能网面上的网孔区域组合一起，再将AB件中间的9个卡柱（见图B.4）,对应准确多功能网面上的网孔区域组合一起，见图B.5。图B.5卡扣四片组合示意图多功能网加强边B.3ABxAC合成将组合后的AC与AB再进行整体组合（见图B.6）,4片牢固地连接在一起，卡扣安装即完成。AB.AC合成图B.6ABxAC合成图
