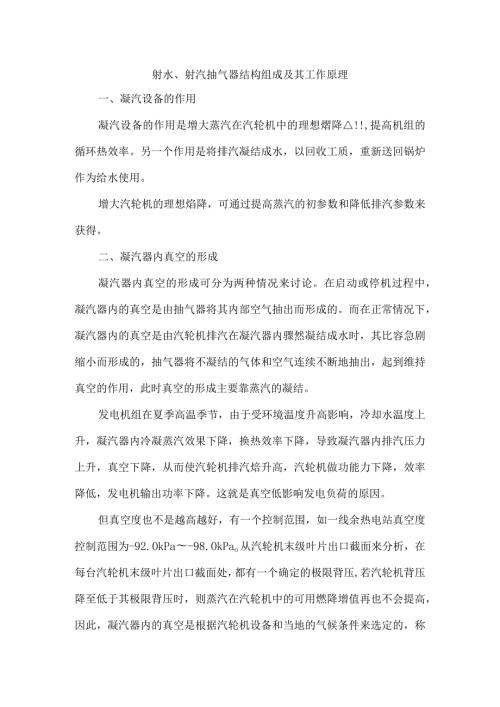

1、射水、射汽抽气器结构组成及其工作原理一、凝汽设备的作用凝汽设备的作用是增大蒸汽在汽轮机中的理想熠降!,提高机组的循环热效率。另一个作用是将排汽凝结成水，以回收工质，重新送回锅炉作为给水使用。增大汽轮机的理想焰降，可通过提高蒸汽的初参数和降低排汽参数来获得。二、凝汽器内真空的形成凝汽器内真空的形成可分为两种情况来讨论。在启动或停机过程中，凝汽器内的真空是由抽气器将其内部空气抽出而形成的。而在正常情况下，凝汽器内的真空是由汽轮机排汽在凝汽器内骤然凝结成水时，其比容急剧缩小而形成的，抽气器将不凝结的气体和空气连续不断地抽出，起到维持真空的作用，此时真空的形成主要靠蒸汽的凝结。发电机组在夏季高温季节，
2、由于受环境温度升高影响，冷却水温度上升，凝汽器内冷凝蒸汽效果下降，换热效率下降，导致凝汽器内排汽压力上升，真空下降，从而使汽轮机排汽焙升高，汽轮机做功能力下降，效率降低，发电机输出功率下降。这就是真空低影响发电负荷的原因。但真空度也不是越高越好，有一个控制范围，如一线余热电站真空度控制范围为-92.OkPa-98.OkPao从汽轮机末级叶片出口截面来分析，在每台汽轮机末级叶片出口截面处，都有一个确定的极限背压,若汽轮机背压降至低于其极限背压时，则蒸汽在汽轮机中的可用燃降增值再也不会提高，因此，凝汽器内的真空是根据汽轮机设备和当地的气候条件来选定的，称为最有利真空，如一线电站最有利真空为-95.
3、6kPao三、凝汽器射水、射汽抽气器的工作原理抽气器的任务是将漏入凝汽器的空气和不凝结的气体连续不断地抽出，保持凝汽器始终在较高真空下运行。抽气器可分为射水、射汽抽气器两种，区别主要是工作介质的不同。抽气器的工作原理：抽气器是由喷嘴、混合室、扩压管等组成,见附图。工作介质通过喷嘴，由压力能转变为速度能，在混合室中形成了高于凝汽器内的真空，达到把气、汽混合物从凝汽器内抽出的目的。在扩压管内，工质的速度能再转变为压力能，以略高于大气压力将混合物排入大气。射汽抽气器的工作原理：射汽抽气器所使用的工质是过热蒸汽，故称之为射汽抽气器。新线热力设计将射汽抽气器用于汽封蒸汽凝汽器，减少了汽轮机轴封漏汽损失，
4、并利用漏汽的热量加热凝结水，回收热量和工质，提高了机组热经济性，防止了由于轴封漏汽过大时漏汽进入轴承润滑油，导致油中进水和轴承高温事故。工作原理：工作蒸汽进入喷嘴，膨胀加速进入混合室，在混合室内形成了高度真空，从而把凝汽器内的气、汽混合物抽了出来，混合后进入扩压管，升压至比大气压略高，经冷却器冷凝后，大部分蒸汽冷凝成疏水回到凝汽器，少量汽、气混合物排入大气。尽管射汽式抽气器抽气效率较低，但其结构简单，能回收工作蒸汽的热量和凝结水，仍被广泛应用。射水抽气器的工作原理：射水抽气器工作原理基本与射汽抽气器相同，不同的是它以水代替蒸汽作为工作介质。工作水压保持在0.20.4MPa,由专用的射水泵供给，
5、压力水由水室进入喷嘴，喷嘴将压力水的压力能转变为速度能以高速射出，在混合室内形成高度真空，使凝汽器内的气、汽混合物被吸入混合室进入扩压管，流速逐渐下降，最后在扩压管出口其压力升至略高于大气压力而排出进入冷却池。为了防止喷嘴内的工作水倒吸入凝汽器内，在抽气器的气汽混合物的入口处装有逆止阀（近年来，为减小管道阻力可拆除逆止阀，在抽空气的管道上装置一根高度不小于IOm的倒U形管）。两者优劣性比较：与射汽式比较，采用射水式能够节省消耗在射汽抽气器上的蒸汽量，且不需用到冷却器，系统简化，结构紧凑，喷嘴直径大，易于加工制造，运行中不易堵塞，维修方便，运行可靠，在同一台机组上使用射水式可获得比射汽式更高一些
6、的真空度。射汽式抽气器抽气效率较低，但其结构简单，能回收工作蒸汽的热量和凝结水，常用于汽封凝汽器（轴封加热器）上。射汽抽气器的结构特点和原理是什么？答：抽气器实际上是一种压缩机，它将蒸汽空气混合物从抽气口的压力压缩到稍高于大气压力。下图是射汽抽气器示意图，它由三部分组成，工作喷嘴A,混合室B和扩压管CO工作蒸汽在喷嘴A中自工作压力PO膨胀至混合室压力PI（PI应略低于凝汽器的压力），由于压降很大，喷嘴出口蒸汽的流速很高。混合室的压力又略低于抽气口的压力，因此，凝汽器中的蒸汽和空气的混合物被吸进混合室，被抽吸的混合物与喷嘴出口的工作汽流在混合室中混合，最后以ClI的速度进入扩压管C。在扩压管中速度降低,压力升高,在扩压管出口处，混合物的压力稍高于大气压力，然后排入大气。射汽抽气器具有结构紧凑，工作可靠，制造成本低等优点，且能在较短时间内（几分钟）建立所需要的真空，所以得到广泛应用。其缺点是消耗蒸汽量较多，效率较低。
