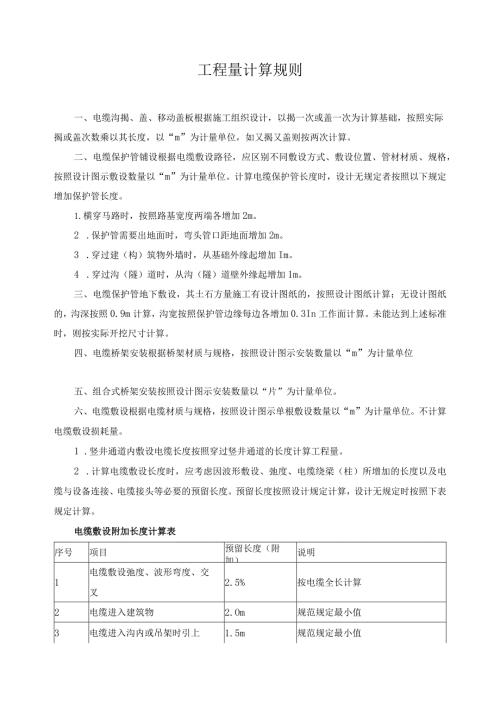

1、工程量计算规则一、电缆沟揭、盖、移动盖板根据施工组织设计，以揭一次或盖一次为计算基础，按照实际揭或盖次数乘以其长度，以“m”为计量单位，如又揭又盖则按两次计算。二、电缆保护管铺设根据电缆敷设路径，应区别不同敷设方式、敷设位置、管材材质、规格，按照设计图示敷设数量以“m”为计量单位。计算电缆保护管长度时，设计无规定者按照以下规定增加保护管长度。1.横穿马路时，按照路基宽度两端各增加2m。2 .保护管需要出地面时，弯头管口距地面增加2m。3 .穿过建（构）筑物外墙时，从基础外缘起增加Im。4 .穿过沟（隧）道时，从沟（隧）道壁外缘起增加1m。三、电缆保护管地下敷设，其土石方量施工有设计图纸的，按照
2、设计图纸计算；无设计图纸的，沟深按照0.9m计算，沟宽按照保护管边缘每边各增加0.3In工作面计算。未能达到上述标准时，则按实际开挖尺寸计算。四、电缆桥架安装根据桥架材质与规格，按照设计图示安装数量以“m”为计量单位五、组合式桥架安装按照设计图示安装数量以“片”为计量单位。六、电缆敷设根据电缆材质与规格，按照设计图示单根敷设数量以“m”为计量单位。不计算电缆敷设损耗量。1 .竖井通道内敷设电缆长度按照穿过竖井通道的长度计算工程量。2 .计算电缆敷设长度时，应考虑因波形敷设、弛度、电缆绕梁（柱）所增加的长度以及电缆与设备连接、电缆接头等必要的预留长度。预留长度按照设计规定计算，设计无规定时按照下
3、表规定计算。电缆敷设附加长度计算表序号项目预留长度（附加）说明1电缆敷设弛度、波形弯度、交叉2.5%按电缆全长计算2电缆进入建筑物2.Om规范规定最小值3电缆进入沟内或吊架时引上1.5m规范规定最小值（下）预留4变电所进线、出线1.5m规范规定最小值5电力电缆终端头1.5m检修余量最小值6电缆中间接头盒两端各留2.Om检修余量最小值7电缆进控制、保护屏及模拟盘等高+宽按盘面尺寸8高压开关柜及低压配电盘、柜2.Om盘下进出线9电缆至电动机0.5m从电机接线盒算起10厂用变压器3.Om从地坪起算11电缆绕过梁柱等增加长度按实计算按被绕物的断面情况计算增加长度12电梯电缆与电缆架固定点每处0.5m范
4、围最小值注：电缆附加及预留的长度只有在实际发生，并已按预留量敷设的情况下才能计入电缆长度工程量之内。七、电缆头制作、安装根据电压等级与电缆头形式及电缆截面，按照设计图示单根电缆接头数量以“个”为计量单位。1 .电力电缆和控制电缆均按照一根电缆有两个终端头计算。2 .电力电缆中间头按照设计规定计算；设计没有规定的，按实际情况计算。3 .当电缆头制作、安装使用成套供应的电缆头套件时，定额内除其他材料费保留外，其余计价材料应全部扣除，电缆头套件按主材费计价。八、电缆防火设施安装根据防火设施的类型及材料，按照设计用量分别以不同计量单位计算工程量。说明一、本章内容包括直埋电缆辅助设施，电缆保护管铺设，电
5、缆桥架、槽盒安装，电力电缆敷设，矿物绝缘电缆敷设、控制电缆敷设、加热电缆敷设、电缆防火设施安装等内容。二、有关说明：1 .直埋电缆辅助设施定额包括铺砂与保护、揭或盖或移动盖板等内容。（1）定额不包括电缆沟与电缆井的砌砖或浇筑混凝土、隔热层与保护层制作、安装，工程实际发生时，执行相应定额。（2）开挖路面、修复路面、沟槽挖填等执行本定额第十三册通用项目和措施项目工程相应定额。2 .电缆保护管铺设定额分为地下铺设、地上铺设两个部分。（1）地下铺设不分人工或机械铺设、铺设深度，均执行本定额，不做调整。（2）地下铺设电缆（线）保护管公称直径小于或等于25mm时，参照DN50的相应定额，基价乘以系数0.7
6、3）地上铺设保护管定额不分角度与方向，综合考虑了不同壁厚与长度，执行定额时不做调整。（4）多孔梅花管安装以梅花管外径参照相应的塑料管定额，基价乘以系数1.2。（5）入室后需要敷设电缆保护管时，执行本册定额第十一章“配管工程”的相应定额。3 .本章桥架安装定额适用于输电、配电及用电工程电力电缆与控制电缆的桥架安装。通信、热工及仪器仪表、建筑智能等弱电工程控制电缆桥架安装，根据其定额说明执行相应桥架安装定额。4 .桥架安装定额包括组对、焊接、桥架开孔、隔板与盖板安装、接地、附件安装、修理等。定额不包括桥架支撑架安装。定额综合考虑了螺栓、焊接和膨胀螺栓三种固定方式，实际安装与定额不同时不做调整。
7、1）梯式桥架安装定额是按照不带盖考虑的，若梯式桥架带盖，则执行相应的槽式桥架定额。（2）钢制桥架主结构设计厚度大于3mm时，执行相应安装定额的人工、机械乘以系数1.2o（3）不锈钢桥架安装执行相应的钢制桥架定额乘以系数1.1。（4）电缆桥架安装定额是按照厂家供应成品安装编制的，若现场需要制作桥架时，应执行本定额第十三册通用项目和措施项目工程相应定额。5 .防火桥架执行钢制槽式桥架相应定额，耐火桥架执行钢制槽式桥架相应定额人工和机械乘以系数2.Oo6 .电缆桥架支撑架安装定额适用于随桥架成套供货的成品支撑架安装。7 .本章的电缆敷设定额适用于IOkV以下的电力电缆和控制电缆敷设。定额系按平原地
8、区和厂内电缆工程的施工条件编制的，未考虑在积水区、水底、井下等特殊条件下的电缆敷设。8 .电缆在一般山地地区敷设时其定额人工和机械乘以系数L6,在丘陵地区敷设时，其定额人工和机械乘以系数1.15o该地段所需的施工材料如固定桩、夹具等按实另计。9 .本章的电缆敷设定额综合了除排管内敷设以外的各种不同敷设方式，包括土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设等方式，定额将各种方式按一定的比例进行了综合，因此在实际工作中不论采取上述何种方式（排管内敷设除外），一律不做换算和调整。10 .本章的电力电缆敷设及电力电缆头制作、安装定额均是按三芯及三芯以上电缆考虑的，单芯、双芯电力电缆敷设及电缆头制安系
9、数调整见下表，截面400800mm2的单芯电力电缆敷设按40Omm2电力电缆定额执行。截面800100Omn?的单芯电力电缆敷设按40Omm2电力电缆定额乘以系数1.25执行；40Omm,以上单芯电缆头制安，可按同材质240mm2电力电缆头制安定额执行。24Omm2以上的电缆头的接线端子为异型端子，需要单独加工，可按实际加工价格计补差价（或调整定额价格）。单芯、双芯电力电缆敷设及电缆头制作、安装系数调整表规格名称35mm,及以上25mn?及以下10mm?及以下三芯及以上双芯单芯三芯及以上双芯、单芯三芯及以上双芯、单-H-心电缆头制安铜芯1.000.400.300.400.200.300.15铝
10、芯以铜芯为基数0.800.320.240.320.160.240.12电缆敷设铜芯1.000.500.300.500.300.400.25铝芯1.000.500.300.500.300.400.2511 .除矿物绝缘电力电缆和矿物绝缘控制电缆外，电缆在竖井内桥架中竖直敷设，按不同材质及规格套用相应电缆敷设定额，基价乘以系数1.2,在竖直通道内采用支架固定直接敷设，按不同材质及规格套用相应电缆敷设定额，基价乘以系数1.6。竖井内敷设是指单段高度大于3.6m的竖井，单段高度小于或等于3.6的竖井内敷设时，定额不做调整。12 .预制分支电缆敷设分别以主干和分支电缆的截面执行“电缆敷设”的相应定额，分
11、支器按主电缆截面套用干包式电缆头制作、安装定额，定额内除其他材料费保留外，其余计价材料全部扣除，分支器主材另计。13 .阻燃槽盒安装定额按照单件槽盒2.05m长度考虑，定额中包括槽盒、接头部件的安装，包括接头防火处理。执行定额时不得因阻燃槽盒的材质、壁厚、单件长度而调整。14 .电缆桥架、线槽穿越楼板、墙做防火封堵时堵洞面积在0.25而以内的套用防火封堵（盘柜下）定额，主材按实计算。15 .电缆敷设定额中不包括支架的制作与安装，工程应用时，执行本定额第十三册通用项目和措施项目工程的相应定额。16 .铝合金电缆敷设根据规格执行相应的铝芯电缆敷设定额。17 .排管内铝芯电缆敷设参照排管内铜芯电缆相
12、应定额，人工乘以系数0.7。18 .电缆沟盖板采用金属盖板时，其金属盖板制作执行本定额第十三册通用项目和措施项目工程“一般铁构件制作”的相应定额，基价乘以系数0.6,安装执行本章揭盖盖板的相应定额。19 .电缆桥架揭盖盖板根据桥架宽度执行电缆沟揭、盖移动盖板相应定额，人工乘以系数0.3。20 .本章矿物绝缘电缆敷设定额适用于铜或铜合金护辑波纹铜护套的矿物绝缘电缆；截面70mn2以下（3芯及3芯以上）的铜或铜合金护套或波纹铜护套的矿物绝缘电缆敷设，执行35mm2以下（3芯及3芯以上）矿物绝缘电缆敷设定额，基价乘以系数1.2,其电缆头制作安装执行35mm2以下的相应定额。其他护套的矿物绝缘电缆执行铜芯电力电缆敷设的相应定额，人工乘以系数1.1,其电缆头制安执行铜芯电力电缆头制作安装的相应定额。
