    房地产公司实测实量作业指引.docx

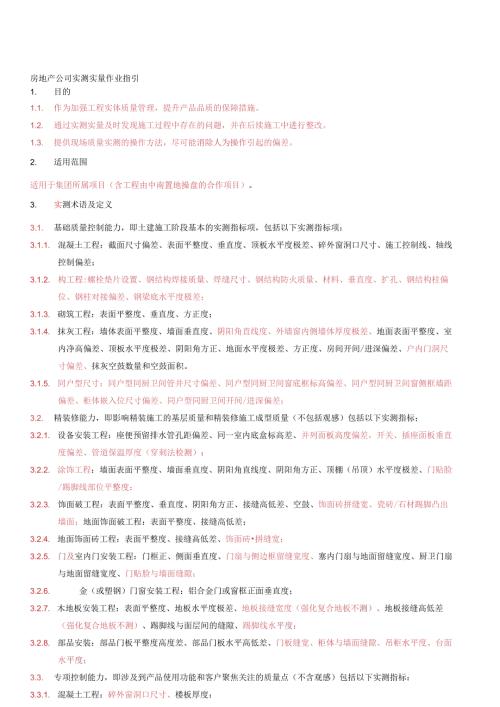

    1、房地产公司实测实量作业指引1. 目的1.1. 作为加强工程实体质量管理,提升产品品质的保障措施。1.2. 通过实测实量及时发现施工过程中存在的问题,并在后续施工中进行整改。1.3. 提供现场质量实测的操作方法,尽可能消除人为操作引起的偏差。2. 适用范围适用于集团所属项目(含工程由中南置地操盘的合作项目)。3. 实测术语及定义3.1. 基础质量控制能力,即土建施工阶段基本的实测指标项,包括以下实测指标项:3.1.1. 混凝土工程:截面尺寸偏差、表面平整度、垂直度、顶板水平度极差、碎外窗洞口尺寸、施工控制线、轴线控制偏差;3.1.2. 构工程:螺栓垫片设置、钢结构焊接质量、焊缝尺寸、钢结构防火质

    2、量、材料、垂直度、扩孔、钢结构柱偏位、钢柱对接偏差、钢梁底水平度极差;3.1.3. 砌筑工程:表面平整度、垂直度、方正度;3.1.4. 抹灰工程:墙体表面平整度、墙面垂直度、阴阳角直线度、外墙窗内侧墙体厚度极差、地面表面平整度、室内净高偏差、顶板水平度极差、阴阳角方正、地面水平度极差、方正度、房间开间/进深偏差、户内门洞尺寸偏差、抹灰空鼓数量和空鼓面积。3.1.5. 同户型尺寸:同户型同厨卫间管井尺寸偏差、同户型同厨卫间窗底框标高偏差、同户型同厨卫间窗侧框墙距偏差、柜体嵌入位尺寸偏差、同户型同厨卫间开间/进深偏差;3.2. 精装修能力,即影响精装施工的基层质量和精装修施工成型质量(不包括观感)

    3、包括以下实测指标;3.2.1. 设备安装工程:座便预留排水管孔距偏差、同一室内底盒标高差、并列面板高度偏差,开关、插座面板垂直度偏差、管道保温厚度(穿刺法检测):3.2.2. 涂饰工程:墙面表面平整度、墙面垂直度、阴阳角直线度、阴阳角方正、顶棚(吊顶)水平度极差、门贴脸/踢脚线部位平整度:3.2.3. 饰面破工程:表面平整度、垂直度、阴阳角方正、接缝高低差、空鼓、饰面砖拼缝宽、瓷砖/石材踢脚凸出墙面;地面饰面破工程:表面平整度、接缝高低差;3.2.4. 地面饰面砖工程:表面平整度、接缝高低差、饰面砖拼缝宽;3.2.5. 门及室内门安装工程:门框正、侧面垂直度、门扇与侧边框留缝宽度、塞内门扇与地

    4、面留缝宽度、厨卫门扇与地面留缝宽度、门贴脸与墙面缝隙;3.2.6. 金(或塑钢)门窗安装工程:铝合金门或窗框正面垂直度;3.2.7. 木地板安装工程:表面平整度、地板水平度极差、地板接缝宽度(强化复合地板不测)、地板接缝高低差(强化复合地板不测)、踢脚线与面层间的缝隙、踢脚线水平度;3.2.8. 部品安装:部品门板平整度高度差、部品门板水平高低差、门板缝宽、柜体与墙面缝隙、吊柜水平度、台面水平度;3.3. 专项控制能力,即涉及到产品使用功能和客户聚焦关注的质量点(不含观感)包括以下实测指标:3.3.1. 混凝土工程:碎外窗洞口尺寸、楼板厚度:3.3.2. 工程:外门窗洞口尺寸偏差、外墙防开裂节

    5、点、内墙防开裂节点、砌筑灰缝饱满度;3.3.3. 设备安装:混凝土楼板和混凝土墙面给水管暗埋、砌体墙面给水管暗埋、砌体墙电线管暗埋;3.3.4. 金(或塑钢)门窗安装工程:型材拼缝宽度、型材拼缝高低差、外门窗边框外表面防水层、边框收口与塞缝;3.3.5. 防水工程:淋浴房门槛防水节点、防水切片厚度、卫生间涂膜厚度、卫生间附加防水层、卫生间地漏;3.3.6. 防开裂:裂缝/空鼓(抹灰工程、涂饰工程、墙地面砖)4. 职责与权限4.1. .集团工程管理中心4.1.1. 制定本作业指引,并根据管控要求及时修改补充完善;4.1.2. 对各战区实测实量工作执行情况进行检查C4.13. .组织第三方对项目进

    6、行实测实量检测和抽查。4.14. 战区工程管理部4.14.1. 实集团实测实量作业制度,监督指导各项目实测实量工作按标准执行。4.15. 项目工程部4.15.1. 定项目实测实量考核指标,并与付款、奖罚挂钩;4.15.2. 监督监理单位、施工单位按本作业指引对实体进行实测实量;4.15.3. 对施工单位实测数据按不低于20%的比例进行抽测,且与监理公司复测数据藤不超过10%;4.16. 监理单位对施工单位实测数据按不低于50%的比例进行复测。4.17. 总承包商按分户测量原则对所有实测区进行100%实测实量并建立分户/分层实测档案。5. 考核评估取样原则与计算说明5.1. 取样原则5.1.1.

    7、 随机原则:各实测取样的楼栋、楼层、房间、测点等,必须结合当前各标段的施工进度,原则上通过图纸或电脑随机抽样事前确定,如现场存在迎检性紧急整改清扫的将调整改换测区。同时为保证实体质量控制均好和常态的管理目标,任何情况下评估组保留调整更换测区的权利,项目部各方管理人员需予以配合支持。实测实量取点随机性原则加强,测区内测点位置在指引图示位置1米范围内随机选取,随机选取的指标包括本指引内的所有指标;5.1.2. 可追溯原则:对实测实量的各项目标段结构层或房间的具体楼栋号、房号做好书面记录并存档。5.1.3. 原则:同一分部工程内所有分项实测指标,根据现场情况具备条件的必须全部进行实测,不能有遗漏。5

    8、1.4. 效率原则:在选取实测套房时,要充分考虑各分部分项的实测指标的可测性,使一套房包括尽可能多的实测指标,以提高实测效率。5.1.5. 真实原则:测量数据应反映项目的真实质量,避免为了片面提高实测指标不合理修补(包括但不限于点对点的修补方式或修补随意痕迹明显)实测取点时应规避相应部位,并对修补方案的必要性和合理性进行检查,对不合理的修补参考5.2.45.2.8办法处理。5.1.6. 常态原则:各项目对施工现场的管理要保持常态化。严禁采用停工三检、利用外部资源(包括物业保洁、物业保安、委托第三方等)进行场地清理,或者进行各种形式的包装等,同时为加强检查的突击性,集团检查和第三方检查评估将不

    9、再下发通知,第三方检查组可根据战区项目量及分布情况灵活变动,且通知检查项目时间缩短至检查前一天下班前。5.1.7. 公正原则:出现违反职业操守、职业底线的行为,集团将严格按有关制度进行处理;并视情节严重程度,采取整体扣减项目合格率、综合分等,且工程条线内通报等处罚措施(详见:5.2.6诚实守信修补要求)5.2.计算说明5.2.1. 为进一步澄清评估过程中出现的一些问题,保持实测实量工作的公平性,避免一些不合理的质量处理方法,对相关计算进行说明。5.2.2. 对于质量合格率中的各类面积的计算,说明如下:(I)质量实测合格率的标段面积:具备实测条件的该标段楼栋0.000以上的建筑面积;(2)质量实

    10、测(或综合)合格率的项目面积:该项目第(1)条所有标段面积之和;(3)项目在建面积(仅在质量风险汇总表体现):已开始桩基施工(不含土方开挖区域)的所有楼栋的地下室及上部结构面积之和;(4)项目部需如实填写标段信息采集表内的面积信息,配合检查组完成信息采集核对工作。5.2.3. 对于硅工程,按以下方法进行计算处理:(I)除模板拼缝左右5cm范围内的碎结构打磨外,对于现场评估实测中发现的其他碎墙、柱打磨现象,打磨部位不进行实测,根据打磨数量逐一计为不合格点计算,同时将对徐的观感质量进行扣分。(2)考虑碎试块需要28天强度,兼顾试验、验收等所需时间,碎结构原则上要求必须在45天后才允许用浆隐蔽(检查

    11、组根据当前形象进度、施工日志和和混凝土浇筑令等资料进行推算)(3)对于刻意留置的结构测区楼层,检查组根据当前形象进度、施工日志等推算,对刻意留置的测区不做实测,同时留取相关影像资料记录通报集团(原则上多工序阶段,结构可测楼层不低于10个,砌筑完成未甩浆楼层新生结构面为可选范围,(4)如发现存在碎不合理修补、碎提前隐蔽,隐蔽工序不合理前置,规避现场评估实测时,按如下方式进行处理:如现场仍具实测条件,则险工程中的截面尺寸、平整度、垂直度、顶板水平度极差四项指标,均按实测成绩的85%计算标段合格率、项目合格率;如现场已不具备实测条件,则位工程的截面尺寸、平整度、垂直度、顶板水平度极差四项指标,均按合

    12、格率50%计算标段合格率、项目合格率。如现场碎墙柱进行的大面积批嵌修补,则徐工程中截面尺寸、平整度、垂直度三项指标,均按实测成绩的50%计算标段合格率、项目合格率。5.2.4. 对于砌筑工程,按以下方法进行计算处理:(1)严禁进行砌体打磨。如在评估期间,如发现存在砌体打磨现象,不论其打磨区域是否在评估抽样的范围内,砌筑工程中的平整度、垂直度、方正度、外门窗洞口尺寸偏差(洞口上、左、右三边为碎结构除外)四项指标,均按50%合格率计入,并据此计算标段合格率。(2)考虑砌体的砌体开槽、挂网等工序的合理时间,砌体部位原则上要求必须在砌体完成30天后才允许甩浆隐蔽。(3)如发现存在砌体提前隐蔽,隐蔽工序

    13、不合理前置,规避现场评估实测时,按如下方式进行处理:如现场仍具备实测条件,则砌筑工程中的表面平整度、垂直度、方正度、外门窗洞口尺寸偏差(洞口上、左、右三边均为碎结构除外)四项指标,按实测成绩的85%作为标段合格率、项目合格率的实际计算值;5.2.5. 对于抹灰工程,按以下方法进行计算处理:(1)抹灰面严禁进行打磨、批嵌,不论其是否在实测区,本季度空鼓/开裂风险评定为“高并且通报批评。5.2.6. 对于精装修工程,按以下方法进行计算处理:(1)精装修标段测区不少于10个,并有合理流水工序;如现场发现精装修工序不合理,行为刻意且目的明显,规避测区,将通报批评。5.2.7. 诚实守信修补要求:(1)

    14、如发现现场存在引导规避测区行为(包括但不限于进度瞒报、引导至非选定的楼栋或测区、过度成品保护”遮挡测区、刻意隔离围挡堵塞楼层上下通道等)评估组将调整测区,选取目测最差的楼栋、楼层进行实测,同时实测实量合格率成绩按调整后测区实测成绩的90%计算标段合格率、项目合格率;对于实测作弊行为,该项指标全部按不合格点记录(包括但不限于:数据记录人员多写数据、篡改数据、配合过程中作弊)(2)对于砌筑外窗洞口尺寸修补,需制定专项的维修方案,砌体面禁止任何形式的修补措施,一次结构面、二次结构面允许细斩剔凿禁止批嵌修补,该部位仍进行实测数据采集,若剔凿后实测仍不合格,该实测点作为两个不合格点计算,对存在开裂点或渗

    15、漏风险及钢筋外露的测区实测点将记为不合格点;(3)对于一结构涨模部位允许细斩剔凿,禁止打磨批嵌。但结构面剔凿将对观感质量评分进行扣减,该部位仍进行实测数据采集,若剔凿后实测仍不合格,该实测点作为两个不合格点计算;(4)结构顶板禁止打磨、批嵌;对于抹灰工程,顶板允许批嵌,但需完善批嵌修补方案,批嵌修补后按抹灰顶棚标准进行合格率计算,若修补后按抹灰标准实测仍不合格,则该实测点作为两个不合格点计算,对存在开裂脱落的顶板不论其是否在测区内,均按5个不合格点记录;(5)结构剔凿露筋的混凝土面,不论其是否在实测区,均按不合格点计算;(6)结构墙柱(除模板平缝5cm范围外)如存在打磨批嵌,不论其是否在实测区

    16、均按不合格点计算。5.2.8. 别墅业态的楼栋、标段可不进行精装修能力中的同户型相关指标的采集计算。6.基础质量控制能力6.1 各阶段测量要点6.1.1. 现浇混凝土结构:截面尺寸偏差、表面平整度、垂直度、顶板水平度极差、梁底水平度极差、施工控制线、轴线控制偏差;6.1.2. 钢结构工程:螺栓垫片设置、钢结构焊接质量、焊缝尺寸、钢结构防火质量、材料、垂直度、扩孔、钢结构柱偏差;6.1.3.砌筑工程:表面平整度、垂直度、方正度;6.1.4.6.2.现浇混凝土结构6.2.1.基本原则(1)同一标段内根据各楼栋进度,在实测前随机确定已拆完模板的2个楼层作为混凝土结构工程的实测层(完成砌筑但未甩浆的

    17、新生结构楼层为可选测区楼层)(2)根据选取楼层结构平面图,实测实量选点考虑每层结构4个角和中间混凝土剪力墙、柱。当实测混凝土结构的截面尺寸、表面平整度、垂直度时,每个实测层要选取7-10个实测区,2个实测层累计15-20个实测区。商改住(Ioft)产品、集中、独栋办公产品核心筒部位剪力墙可作为实测可选范围(电梯门洞口一侧剪力墙可不纳入)商改住(IOft)产品,顶板水平度,按一般住宅标准实测,集中、独栋办公产品纯商业写字楼类型不做顶板水平度实测。(3)当实测同一楼层内顶板水平极差时,每个实测层选取5个实测区,2个实测层累计10个实测区。每个实测区实测5个点,每个点均作为1个计算点。(4)对于金属

    18、模板项目,竖向构件的垂直度、平整度按标准0, 5mm实施检查,其余指标参考有抹灰标准实施检查:涉及指标包括地面表面平整度、室内净高偏差、顶板水平度极差、阴阳角方正、地面水平度极差、方正度、房间开间/进深偏差、户内门洞尺寸偏差、外墙窗内侧墙体厚度极差、同户型同厨卫间管井尺寸偏差、同户型同厨卫间窗底框标高偏差、同户型同厨卫间窗侧框墙距偏差、柜体嵌入位尺寸偏差、同户型同厨卫间开间/进深偏差。6.2.2.截面尺寸偏差(混凝土结构)抹灰工程:墙体表面平整度、墙面垂直度、地面表面平整度、室内净高偏差、顶板水平度极差、阴阳角方正、地面水平度极差、方正度、房间开间/进深偏差、墙面空鼓数量和空鼓面积。(1)(2

    19、)合格标准:截面尺寸偏差卜5, 8mm(3)测量工具:5m钢卷尺(4)测量方法和数据记录:指标说明:反映层高范围内剪力墙、混凝土柱施工尺寸与设计图尺寸的偏差。以钢卷尺测量同面墙/柱截面尺寸,精确至毫米。同一-墙/柱面作为1个实测区,累计实测实量20个实测区。每个实测区从地面向上300mm和1500mm各测量截面尺寸1次,选取其中与设计尺寸偏差最大的数,作为判断该实测指标合格率的1个计算点。(5)示例地面墙或柱第二第一墙柱截面尺寸测量示意6.2.3. 表面平整度(混凝土结构)(1)指标说明:反映层高范围内剪力墙、混凝土柱表面平整程度。(2)合格标准:木模板O,81mm;金属模板0,5mm(3)测

    20、量工具:2米靠尺、楔形塞尺(4)测量方法和数据记录: 剪力墙/暗柱:任选长边墙两面中的一面作为1个实测区。累计实测实量20个实测区,50个实测点。 当所选墙长度小于3米时,同一面墙4个角(顶部及根部)中取左上及右下2个角(或左下右上)按45度角斜放靠尺,累计测2次表面平整度,墙长度中间距地面20cm处水平放靠尺测一次表面平整度。跨洞口部位及距地面20cm处为必测。这3个实测值分别作为该指标合格率的3个计算点。 当所选墙长度大于3米时,除上述3个点外,还需在墙长度中间水平放靠尺测量1次表面平整度。跨洞口部位必测。测区内优先选取必测部位,单个测区内不超过3个测点。 当取消抹灰层时,取样、测量和记录

    21、参照抹灰墙面平整度相关要求(第6.2节) 混凝土柱:不测表面平整度。 为客观反应标段的实体质量,综合检查时将加大实测覆盖范围,对于墙长大于3米,实测不超过3个点,可优先选取必测部位(梁墙交接部位、跨洞口、距地20cm处)(5)示例:6.2.4. 垂直度(混凝土结构)(1) 指标说明:反映层高范围内剪力墙、混凝土柱表面垂直的程度。(2)合格标准:木模板O,8mm;金属模板0,5mm(3)测量工具:2米靠尺(4)测量方法和数据记录: 剪力墙:任取长边墙的一面作为1个实测区。累计实测实量20个实测区,50个实测点。 当墙长度小于3m时,同一面墙距两端头竖向阴阳角20CM位置,分别按以下原则实测2次:

    22、一是靠尺顶端距上部碎顶板位置20Cm时测I次垂直度,二是靠尺底端距地面20Cm位置时测I次垂直度,这2个实测值取最大值作为判断该实测指标合格率的1个计算点。 当墙长度大于3米时,同一面墙距两端头竖向阴阳角约30Cm和墙中间位置,分别按以下原则实测3次:一是靠尺顶端接触到上部混凝土顶板位置时测1次垂直度,二是靠尺底端接触到下部地面位置时测1次垂直度,三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度。混凝土墙体洞口一侧为垂直度必测部位。这3个实测值分别作为判断该实测指标合格率的3个计算点。混凝土柱:任选砂柱四面中的两面,分别将靠尺顶端距上部位顶板和下部地面20cm位置时各测1垂直度。这2个

    23、实测值取最大值作为判断该实测指标合格率的1个计算点。当取消抹灰层且门洞口为混凝土结构时时,取样、测量和记录参照抹灰墙面平整度相关要求(第6.3节)。6.25顶板水平度极差(混凝土结构)(1)指标说明:考虑实际测量的可操作性,选取同一功能房间混凝土顶板内四个角点和一个中点距离同一水平基准线之间5个实测值的极差值,综合反映同一房间混凝土顶板的平整程度。商改住(Ioft)产品,顶板水平度,按一般住宅标准实测,集中、独栋办公产品纯商业写字楼类型不做顶板水平度实测。(2)合格标准:0,15mm(3)测量工具:激光扫平仪、具有足够刚度的5米钢卷尺(或2米塔尺、激光测距仪)(4)测量方法和数据记录:同一功能

    24、房间混凝土顶板作为1个实测区,每个实测层抽取5个测区,累计实测实量10个实测区。使用激光扫平仪,在实测板跨内打出一条水平基准线。同一实测区距顶板天花线约30Cm处位置选取4个角点,以及板跨几何中心位(若板单侧跨度较大可在中心部位增加1个测点),分别则量混凝土顶板与水平基准线之间的5个垂克距离。以最低点为基准点,计算另外四点与最低点之间的偏差。偏差值15mm时实测点合格;最大偏差值20mm时,5个偏差值(基准点偏差值以O计)的实际值作为判断该实测指标合格率的5个计算点。最大偏差值20mm时,5个偏差值均按最大偏差值计,作为判断该实测指标合格率的5个计算点。所选2套房中顶板水平度极差的实测区不满足

    25、10个时,需增加实测套房数。 对商业项目的住宅部分,需进行顶板水平度实测。(5)示例:6.2.6. 梁底水平度极差(混凝土结构)(1)指标说明:考虑实际测量的可操作性,随机选取一功能房间大截面梁,优先选取大跨度梁体及外墙结构梁,目测下坠或涨模部位选取3个点距离同一水平基准线之间3个实测值的极差值,综合反映同一混凝土梁底的水平程度。(2)合格标准:O,15mm(3)测量工具:激光扫平仪、具有足够刚度的5米钢卷尺(4)测量方法和数据记录: 同一功能房间混凝土梁底作为1个实测区,累计实测实量10个实测区O个实测点。使用激光扫平仪,在实测板跨内打出一条水平基准线。同一实测区内随机选择3个测点,分别测量

    26、混凝土 梁底与水平基准线之间的3个垂直距离。计算最低点与最高点之间的偏差。偏差值15mm时实测点合格。所选2套房中梁底水平度极差的实测区不满足10个时,需增加实测套房数。 跨度8米梁体不适用以上标准。梁体跨度8米的按起拱要求进行评定,极差不大于起拱高度(例:某梁跨度8米,起拱3/1000,则合格标准为8000mm*31000=24mm)(5)示例:I翦一点第二*口第三点、I6.2.7. 施工控制线设置(碎结构阶段)(1)指标说明:反映砌筑、抹灰、装修尺寸前期控制的偏差,以便控制砌筑、抹灰和装修的尺寸精度,为砌筑、装修房集中加工等提供控制条件。(2)合格标准:每面砌体正手墙要求设置砌筑控制线(对

    27、剪力墙则为抹灰控制线,楼地面清扫完成砌筑施工前需弹设完成)水平标高控制线(反坎支模前,二结构植筋前标高控制线必须弹设完成)(3)测量工具:5m钢卷尺(4)测量方法和数据记录:每一面墙、每一个卫生间、每一个厨房各作为一个实测区,测量部位选择正手墙面。累计实测实量15个实测区,其中卫生间、厨房选取5个测区,非卫生间墙面选取IO个测区。所选2套房中的实测区不满足15个时,需增加实测套房数。每1个实测区只取1个实测点,其实测值作为该指标合格率的1个计算点。测量方法:采用目测、尺量方法,检查同一个实测区是否设置二线,其尺寸是否符合设计要求。数据记录:每一实测区未设置二线,则该实测点不合格;反之,则该实测

    28、点合格。不合格点均按“1t已录,合格点均按“0”记录。6.2.8. 轴线偏差控制(混凝土结构)(1)指标说明:反映现场轴线控制措施是否合理,现场放线是否满足精度要求。(2)合格标准:(轴线竖向投测:总高H(m)H30,允许偏差5(mm);30H60,允许偏差10(mm);60VH90,允许偏差15(mm);90VHW120,允许偏差20(mm);120?.,.Y:、:、,J.:二二二,:.,.?.:.:fc;,第一尺一墙解搬第二尺.、:-,.、,.6.3.3. PC板构件尺寸偏差(PC结构)(1)指标说明:反映PC板构件的尺寸偏差。(2)合格标准:-5,5mm(3)测量工具:5m钢卷尺(4)测

    29、量方法和数据记录:PC板构件堆场内的任意一块PC构件板作为一个实测区,累计实测实量10个实测区。测量方法:PC板构件分别测取长度、宽度尺寸各20个实测点,采用钢尺量一端及中部的尺寸值,选其中与设计尺寸偏差最大的数,作为判断该实测指标合格率的1个计算点。累计20个计算点。(5)示例:PC施长度2I长度1宽度2宽度16.4. 钢结构工程6.4.1. 基本原则按照“钢结构结构施工质量验收规范GB50205-2001”检查钢结构相关性能和指标。6.4.2. 螺栓连接(1)指标说明:综合反映高强螺栓连接强度是否满足要求。(2)合格标准:螺栓丝扣外露应为2-3扣,其中允许有10%(以一个连接处的高强螺栓总

    30、数为一个单位)的螺栓丝扣外露1扣或4扣。(3)测量方法和数据记录:实测区:每一个连接件作为1个实测区,累计实测实量6个实测区。所选实测区内不满足6个时,需上下楼层进行补点。测量方法:目测同一连接件中只要有一个螺栓不满足要求,则该连接件不合格记“1”,反之记“0”。(4)示例高强螺栓连接测量示意6.4.3. 垫片设置(1)指标说明:(2)合格标准:检查螺栓两侧是否安放垫片,垫片位置是否偏移。(3)测量工具:目测(4)测量方法和数据记录:实测区:每一个连接件作为1个实测区,累计实测实量6个实测区。所选实测区内不满足6个时,需上下楼层进行补点。测量方法:目测(5)示例螺栓垫片设置示意6.4.4. 钢

    31、结构焊接质量(1)指标说明:反应焊缝的质量控制。(2)合格标准:焊缝表面不得有裂纹、焊瘤等缺陷。一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。(3)测量工具:目测(4)测量方法和数据记录:实测区:每一条焊缝作为1个实测区,累计实测实量6个实测区。所选实测区内不满足6个时,需上下楼层进行补点。测量方法:目测观察一条焊缝为一个实测点,合格记为“0”,反之记为“1”。二窃L三级焊缝外观质量标准(mm)项目允许偏差缺陷类型二级三级未焊满(指不足设计要求)0.2+0.02t,且WLo0.2+0.04t,且2.0每100.0焊缝内缺陷总长25.

    32、0根部收缩0.2+0.02t,且WLO1500250025004000400048003.005.000.450.550.655.008.00+0.500.600.758.O(H5.00.550.650.800.9015.025.00.65+0.75+0.901.1025.040.00.700.801.001.2040.060.0+0.800.90+1.101.3060.01000.901.101.301.50100150+1.201.40+1.601.801502001.401.601.801.90200250+1.60+1.802.002.20250300+1.80+2.00+2.20+2

    33、40300400+2.002.202.402.606.4.8. 垂直度(钢结构工程)(1)指标说明:反应钢构件施工竖直程度。(2)合格标准:H/1000,且不应大于25mm,H为构件高度。(3)测量工具:全站仪(4)测量方法和数据记录:实测区:每一个构件作为1个实测区,累计实测实量6个实测区。所选实测区内不满足6个时,需上下楼层进行补点。测量方法:架设全站仪,调整全站仪十字丝瞄准钢柱低端(左边右边都可以,就是望远镜里面看到的墩柱边跟空气相接的地方)然后水平制动锁死并水平置零,转动望远镜到钢柱顶端(如果偏了你会发现十字丝不在钢柱的边缘),下一步锁死竖直制动,然后旋转水平微动使十字丝竖丝跟墩柱边

    34、缘复合在一起。下一步查看水平角度变化。(5)示例:钢柱垂宜度测量示意6.4.9. 扩孔(钢结构工程)(1)指标说明:反应现场扩孔施工是否合理,是否满足扩孔要求。(2)合格标准:高强度螺栓孔不应采用气割扩孔,扩孔数量应征得设计同意,扩孔后的孔径不应超过1.2&(3)测量工具:目测,钢板尺(4)测量方法和数据记录:实测区:每一个构件作为1个实测区,累计实测实量6个实测区。所选实测区内不满足6个时,需上下楼层进行补点。测量方法:目测观察开孔数量,开孔处形状规整,用钢板尺测量孔径与螺栓直径比较是否满足要求。6.4.10. 钢结构柱偏位(钢结构工程)(1)指标说明:反应钢柱偏移程度。(2)合格标准:0,

    35、20mm(3)测量工具:扫平仪,卷尺(4)测量方法和数据记录:实测区:每一个构件作为1个实测区,累计实测实量6个实测区。所选实测区内不满足6个时,需上下楼层进行补点。测量方法:用扫平仪对面的控制线进行复核,偏差值20mm记为合格(5)示例:钢结构柱偏位测量示意6.4.11. 钢柱对接偏差(钢结构工程)(1)指标说明:反应钢柱对接偏位程度。(2)合格标准:O,8mm(3)测量工具:钢板尺,扫平仪(4)测量方法和数据记录: 实测区:每一个构件作为1个实测区,累计实测实量6个实测区。所选实测区内不满足6个时,需上下楼层进行补点。 测量方法:使用激光扫平仪打出一条竖向基准线,用钢板尺测量基准线的距离,

    36、对接部位上下各测一尺,两个实测值取极差作为一个计算点,偏差值8mm记为合格。若上下对接构件尺寸存在差异,测量值需扣取尺寸偏差值。6.4.12. 梁底水平度极差(钢结构工程)(1)指标说明:综合反映同一钢梁梁底的水平程度。(2)合格标准:O,10mm(3)测量工具:激光扫平仪、塔尺(4)测量方法和数据记录: 实测区:每一个构件作为1个实测区,累计实测实量10个实测区。所选实测区内不满足10个时,需上下楼层进行补点。 测量方法:使用激光扫平仪,在实测板跨内打出一条水平基准线。同一实测区内随机选择3个测点,分别测量混凝土梁底与水平基准线之间的3个垂宜距离。记录计算最低点与最高点之间的偏差,偏差值10

    37、mm时记为合格。(5)示例:梁底水平度极差测量示意图6.5. 砌筑工程6.5.1. 基本原则(1)实测前,根据同一标段内各楼栋进度随取处于砌筑阶段24套房作为砌筑工程的实测套房。户数最多的房型为必选。累计实测实量30个实测区(二构造浇筑完成,斜顶砖未砌墙体为砌筑备选测区)(2)对于验收以后需改造的墙体仍需作为实测区,相关标准不变。6.5.2. 表面平整度(砌筑工程)(1)指标说明:反映层高范围内砌体墙体表面平整程度。(2)合格标准:0,8mm(3)测量工具:2米靠尺、楔形塞尺(4)测量方法和数据记录:每一面墙都可以作为1个实测区,优先选用有门窗、过道洞口的墙面。测量部位选择正手墙面,累计实测实量30个实测区。当墙面长度小于3米,各墙面顶部和根部4个角中,取左上及右下2个角。按45度角斜放靠尺分别测量2次,取最大值作为判断该实测指标合格率的1个计算点。当墙面长度大于3米时,还需在墙长度中间位置增加1次水平测量,3次测量
