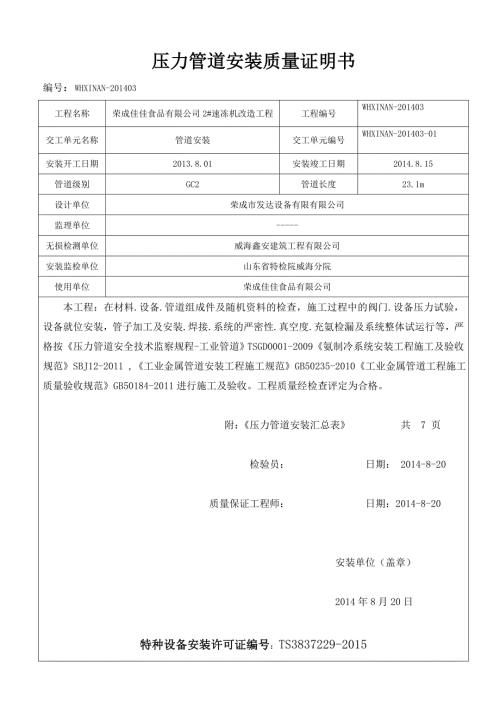

1、压力管道安装质量证明书编号：WHXINAN-201403工程名称荣成佳佳食品有限公司2#速冻机改造工程工程编号WHXINAN-201403交工单元名称管道安装交工单元编号WHXINAN-201403-01安装开工日期2013.8.01安装竣工日期2014.8.15管道级别GC2管道长度23.1m设计单位荣成市发达设备有限有限公司监理单位-无损检测单位威海鑫安建筑工程有限公司安装监检单位山东省特检院威海分院使用单位荣成佳佳食品有限公司本工程：在材料.设备.管道组成件及随机资料的检查，施工过程中的阀门.设备压力试验，设备就位安装，管子加工及安装.焊接.系统的严密性.真空度.充氨检漏及系统整体试运行
2、等，严格按压力管道安全技术监察规程-工业管道TSG D0001-2009氨制冷系统安装工程施工及验收规范SBJ12-2011 ,工业金属管道安装工程施工规范GB50235-2010工业金属管道工程施工质量验收规范GB50184-2011进行施工及验收。工程质量经检查评定为合格。 附：压力管道安装汇总表 共 7 页 检验员： 日期： 2014-8-20 质量保证工程师： 日期：2014-8-20 安装单位（盖章） 2014年8月20日特种设备安装许可证编号：TS3837229-2015交工单元名称：荣成佳佳食品有限公司 2#速冻机 压力管道交工单元编号： WHXINAN-201403-01管线号
3、管道级别设计压力（Mpa）设计温度（。C）输送介质管道材质管道规格(mm)管道长度(m)铺设方式焊口数量检测方法/比例（%）耐压试验介质压力试验压力（Mpa）泄露试验压力（Mpa）吹洗方式防腐方式保温方式AL0201-50GC21.543液氨不锈钢30457*3.01.63管架6RT/PT 100%压缩空气1.71.5压缩空气防锈漆聚氨脂AL0202-50GC21.543液氨不锈钢30457*3.03.54管架5RT/PT 100%压缩空气1.71.5压缩空气防锈漆聚氨脂AL0203-50GC21.543液氨不锈钢30457*3.03.54管架5RT/PT 100%压缩空气1.71.5压缩空气
4、防锈漆聚氨脂AL0204-32GC21.543液氨不锈钢30438*3.05.1管架5RT/PT 100%压缩空气1.71.5压缩空气防锈漆聚氨脂AG0201-125GC21.543氨气不锈钢304133*4.01.53管架8RT/PT 100%压缩空气1.71.5压缩空气防锈漆聚氨脂AG0202-100GC21.543氨气不锈钢304108*4.02.73管架4RT/PT 100%压缩空气1.71.5压缩空气防锈漆聚氨脂AG0203-100GC21.543氨气不锈钢304108*4.02.73管架4RT/PT 100%压缩空气1.71.5压缩空气防锈漆聚氨脂AG0204-65GC21.543氨气不锈钢30476*4.02.3管架4RT/PT 100%压缩空气1.71.5压缩空气防锈漆聚氨脂压力管道安装汇总表填表： 日期： 审核： 日期：
