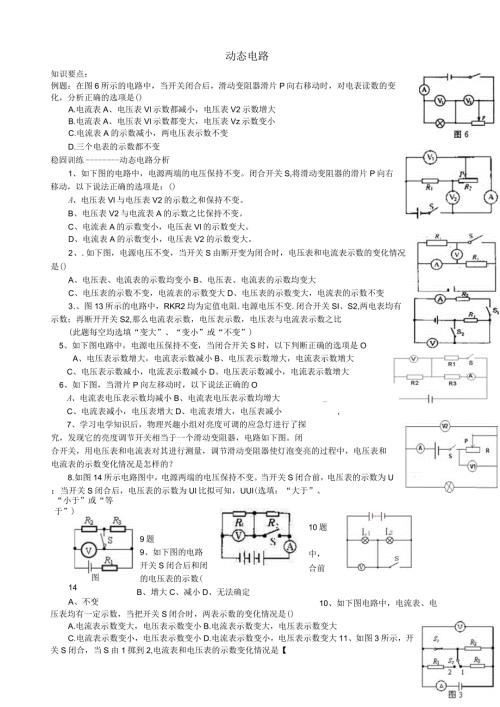

1、动态电路知识要点：例题：在图6所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的选项是()A.电流表A、电压表Vl示数都减小，电压表V2示数增大B.电流表A、电压表Vl示数都变大，电压表Vz示数变小C.电流表A的示数减小，两电压表示数不变D.三个电表的示数都不变稳固训练动态电路分析1、如下图的电路中，电源两端的电压保持不变。闭合开关S,将滑动变阻器的滑片P向右移动，以下说法正确的选项是：()A、电压表Vl与电压表V2的示数之和保持不变。B、电压表V2与电流表A的示数之比保持不变。C、电流表A的示数变小，电压表Vl的示数变大。D、电流表A的示数变小，电压表V2的
2、示数变大。2 、.如下图，电源电压不变，当开关S由断开变为闭合时，电压表和电流表示数的变化情况是()A、电压表、电流表的示数均变小B、电压表、电流表的示数均变大C、电压表的示数不变，电流表的示数变大D、电压表的示数变大，电流表的示数不变3 .、图13所示的电路中，RKR2均为定值电阻.电源电压不变.闭合开关SI、S2,两电表均有示数；再断开开关S2,那么电流表示数，电压表示数，电压表与电流表示数之比(此题每空均选填“变大”、“变小”或“不变”)5、如下图电路中，电源电压保持不变，当闭合开关S时，以下判断正确的选项是OA、电压表示数增大，电流表示数减小B、电压表示数增大，电流表示数增大C、电压表
3、示数减小，电流表示数减小D、电压表示数减小，电流表示数增大6、如下图，当滑片P向左移动时，以下说法正确的OA、电流表电压表示数均减小B、电流表电压表示数均增大_C、电流表减小，电压表增大D、电流表增大，电压表减小,7、学习电学知识后，物理兴趣小组对亮度可调的应急灯进行了探究，发现它的亮度调节开关相当于一个滑动变阻器，电路如下图。闭合开关，用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是怎样的？8.如图14所示电路图中，电源两端的电压保持不变。当开关S闭合前，电压表的示数为U；当开关S闭合后，电压表的示数为Ul比拟可知，UUl(选填：“大于”、“小于
4、或“等于”)图14A、不变9题9、如下图的电路开关S闭合后和闭的电压表的示数(10题中，合前B、增大C、减小D、无法确定10、如下图电路中，电流表、电压表均有一定示数，当把开关S闭合时，两表示数的变化情况是()A.电流表示数变大，电压表示数变小B.电流表示数变大，电压表示数变大C.电流表示数变小，电压表示数变小D.电流表示数变小，电压表示数变大11、如图3所示，开关S闭合，当S由1掷到2,电流表和电压表的示数变化情况是【A.电流表示数变小，电压表示数变大B.电流表示数变小，电压表示数不变C.电流表示数变大，电压表示数不变D.电流表示数不变，电压表示数变小12、如下图，电源电压U=45V,且保
5、持不变，电阻R1=5C,变阻器R2最大阻值为20Q,电流表量程为0,电压表量程为03VS2都断开时(2)SbS2都闭合时Sl闭合，S2断开时14、在图18所示的电路中，闭合开关s,让开关Sl和S2断开，调节滑动变阻器的滑片P使其位于变阻器的最左端口处，此时灯泡L恰好正常发光，电流表A和电压表V均有示数。变阻器的总电阻大于灯泡L的电阻，以下判断正确的选项是OA.假设保持Sl和s2断开，让P缓慢向右滑动，灯泡L有可能被烧毁B.假设保持P在a处不动，Sl仍断开，闭合s2后，A表和V表示数均不变C.假设保持P在a处不动，Sl仍断开，闭合S2后，A表和V表示数将变大D.假设保挣S2断开，将P移至变阻器最
6、右端b,再闭合Sl后，A表和V表均仍有示数15、探究电流与电压、电阻的关系。【提出问题】通过导体的电流与导体两端电压及导体电阻的大小有什么关系？【猜想】导体的电阻一定时，通过导体的电流与其两端电压成正比。导体的电阻一定时，通过导体的电流与其两端电压的平方成正比。导体两端的电压一定时，通过导体的电流与导体的电阻成反比。【实验器材】电源V),电流表、电压表各一只，开关一个，三个定值电阻(510,I5),两只滑动变阻器(20Q2A、5O1A),导线假设干。图15【实验过程】(1)根据图15所示实物图在虚线框内画出电路图。(2)小明按图15正确连接电路后，闭合开关，发现电流表有示数，电压表指针超过量程
7、小明操作中的错误是。(3)小明改正错误后继续实验，通过改变定值电阻R两端的电压，测得电流、电压的值如表一。分析数据可得出猜测是正确的。电压UN1.21.62.02.4电流/A20.1600.240.28表一电阻和Q51015电流/A0.300.150.10表二(4)小红在探究猜测时，先将5Q的电阻连入电路中，闭合开关，移动滑片，使与电阻并联的V,并记下电流值；再分别改接10Q、15C的电阻，重复上述实验，得到了表二中的实验数据。分析数据得出，猜测是正确的。实验中，小红屡次移动变阻器滑片的目的是。(5)小华在探究猜测时，重新设计了电路，保持电压表的示数为3V,得到了与表二相同的数据,也完成了实
8、验探究。小华与小红的实验相比不同之处是：【知识拓展】(1)小明实验时选择的是C电阻。(2)小红实验时选择的变阻器规格是。16、如下图，R与R2串联在电路中，Ri,Rz两端电压为4.5伏，且R+R2=6OO欧,那么R和R2的阻值各为多少？也的触头由左向右滑动时，求电流表示数变化范围。17、如下图,开关S闭合后,V示数为4V,V2的示数为6V,电流表为，且将Rl和Rz互换位置后，发现三表示数均不变，那么正确的选项是()A、 R2=70 欧C、电源电压U为7VB、 Rl=IO欧D、R2两端电压为2V18、图13中，电阻R与R相等，电阻Ra与R相等。现有一个两端电压为IOV的电源，当把该电源接在A、B两个接线端时，电压表的示数为7.5V,电阻R两端的电压为5。当把该电源接在C、D两个接线端时，电压表的示数为5V,电阻R2两端的电压为U2。那么以下选项正确的选项是【】i：U2i：R5=1:3图132：Ri:RzxI*3
