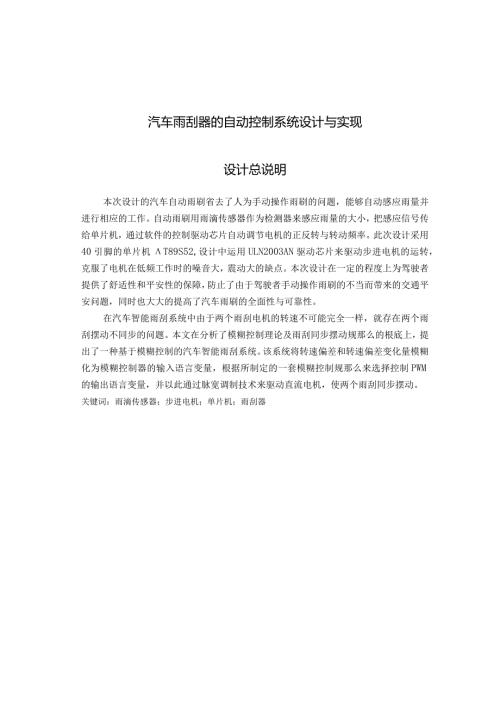

1、汽车雨刮器的自动控制系统设计与实现设计总说明本次设计的汽车自动雨刷省去了人为手动操作雨刷的问题，能够自动感应雨量并进行相应的工作。自动雨刷用雨滴传感器作为检测器来感应雨量的大小，把感应信号传给单片机，通过软件的控制驱动芯片自动调节电机的正反转与转动频率。此次设计采用40引脚的单片机T89S52,设计中运用ULN2003AN驱动芯片来驱动步进电机的运转，克服了电机在低频工作时的噪音大，震动大的缺点。本次设计在一定的程度上为驾驶者提供了舒适性和平安性的保障，防止了由于驾驶者手动操作雨刷的不当而带来的交通平安问题，同时也大大的提高了汽车雨刷的全面性与可靠性。在汽车智能雨刮系统中由于两个雨刮电机的转速
2、不可能完全一样，就存在两个雨刮摆动不同步的问题。本文在分析了模糊控制理论及雨刮同步摆动规那么的根底上，提出了一种基于模糊控制的汽车智能雨刮系统。该系统将转速偏差和转速偏差变化量模糊化为模糊控制器的输入语言变量，根据所制定的一套模糊控制规那么来选择控制PWM的输出语言变量，并以此通过脉宽调制技术来驱动直流电机，使两个雨刮同步摆动。关键词：雨滴传感器；步进电机；单片机；雨刮器CarWiperBladeDesignandImplementationofAutomaticControlSystemDesignDescriptionThedesignoftheautomaticwipersisimpro
3、vedfurtherinthetraditionalmanualbasedon.Automaticwiperwithrainsensorasthedetectorsizeinducedprecipitation,theinductionsignalissenttothesinglechipmicrocomputer,reversingandturningfrequencyautomaticadjustingmotorthroughthecontrolofthesoftwaredriver.Thedesignisbasedonthe40pinofthemicAT89S52.ThatuseofUL
4、N2003ANtodrivethesteppermotordriverchipdesignoperation.Thepulsewidthmodulationschopperdrivermode.Thusgreatlyovercomethenoisewhenthemotorworkinthelowfrequency,vibrationfaults.Providecomfortandsafelyguaranteethisdesigninacertainextentforthedriver,toavoidthetrafficsafetyproblemcausedbythedrivermanually
5、operatedwiperimproper.Atthesametimealsogreatlyimprovethecomprehensivenessandreliabilityofautomobilewindshieldwiper.Inintelligentwindscreenwipersystemofautomobile,Astheproblemoftechnics,rotatespeedoftwoelectromotorsarenotthesamecompletely,sotherearetheproblemsthattwowiperbladesswingansynchronous.Inth
6、ethesis,aintelligentwindscreenwipersystemofautomobilebasedonfuzzycontrolispresented,byanalyzingfuzzycontroltheoryandsynchronousswingrulesofwindscreenwiper.Thespeederroranditschangewereusedasfuzzystablevariable.Accordingtoasetoffuzzyrules,theoutputvariablewasselectedtocontrolthePWMswitch.Inthisway,th
7、ePWMtechniquewasusedtodrivetheDCmotorandcontrolwindscreenwipertoswingsynchronously.keywords：rainsensor;Steppermotor;MCU;windscreenwiper目录1 .绪论11.1 1概述11.2 研究背景11.3 国内外研究现状21.4 研究意义32 .总体设计方案32.1 自动雨刷控制系统设计思路42.2 2设计原理42.3 系统组成42. 3.1单片机的比拟与选择43. 3.2STC12c5a60s2功能特性概述52.4雨滴传感器的分类6压电振子原理的雨滴传感器6雨滴传感器种类
8、7光量变化的雨滴传感器7红外雨滴传感器的原理72.5显示元件选择72. 5.LCD1602的根本参数及引脚功能92. 6刮水电机10刮水电机型号的编制方法10减速器的结构特点11刮水电机的控制电路分析123.智能雨刮器的硬件组成及其芯片介绍133. 1STC89C52的时钟电路和复位电路133.2A/D转换电路133. 2.1ADC0832芯片介绍144. 2.2ADCO832芯片电路153.2液晶显示电路151602液晶简介153.2.2液晶引脚说明153.2.3液晶显不模块电路161.3 雨滴传感器电路设计161.4 电机控制的硬件设计163. 5发射模块17发射管17由555定时器构成的
9、多谐振荡器17红外接收管18带通滤波器184.软件设计194.1 程序语言及开发环境194.2 智能雨刮器的主程序流程图设计194. 3雨滴传感器的流程图设计194. 4智能雨刮器电机控制的流程图设计205 .系统调试205.1 元器件的选择与测量205.2 元件的焊接与组装205.3 3程序烧录215.4 KEIL运行215.5 5运行结果216 .总结21致谢22参考文献23附录24附录I电路原理图24附录H程序241.1 论1.1 概述雨刮器属汽车附件，是汽车平安行驶的重要部件，用于消除挡风玻璃、后窗玻璃及大灯玻璃上的雨雪和灰尘等，以保证玻璃透明清晰。在汽车智能雨刮系统中由于两个雨刮电机
10、的转速不可能完全一样，就存在两个雨刮摆动不同步的问题。本文在分析了模糊控制理论及雨刮同步摆动规那么的根底上，提出了一种基于模糊控制的汽车智能雨刮系统。该系统将转速偏差和转速偏差变化量模糊化为模糊控制器的输入语言变量，根据所制定的一套模糊控制规那么来选择控制PWM的输出语言变量,并以此通过脉宽调制技术来驱动直流电机，使两个雨刮同步摆动。汽车工业是国民经济开展的支柱产业之一，现代汽车正从一种单纯的交通工具朝着满足人们需求、平安、节能和环保的方向开展。为了满足人们对汽车日益提高的要求，汽车研发及生产机构必然要将越来越多的电子产品引入到汽车上，智能控制系统也成为汽车革新的主要内容。1.2 研究背景随着
11、当今社会经济的迅速开展，对汽车性能的追求那么在不断的提升，随着汽车制造业不断的创新，汽车中安装了越来越多自动控制系统，增加了汽车的平安性与舒适性，据统计，在雨天行车，世界上因为驾驶员对雨刷的操作不当而带来的交通事故占6%之多。所有自动雨刷系统的安装对于汽车来说是十分重要的。自动雨刷控制系统免去了驾驶员手动调节雨刷的麻烦，有效的提高了在雨天驾驶的平安性与可靠性；同时，也防止了因为路边积水溅在挡风玻璃上,驾驶员来不及操作而恐慌造成的交通事故。雨刮器属汽车附件，是汽车平安行驶的重要部件，用于消除挡风玻璃、后窗玻璃及大灯玻璃上的雨雪、灰尘和水泥等，以保证玻璃透明清晰。第一个创造电动刮水器的是德国博世公
12、司，博世将它作为“博世最年幼的产品”参加到博世的产品家族。自那以后，这个婴儿逐渐成长，从单纯的刮片开展到二十一世纪初的风窗玻璃之星一一无支架的刮水器。在汽车的驾驶史上,对风窗玻璃的清洁问题解决开始得比拟晚。汽车从只有平添驾驶开展到成为全天候的驾驶。技术变化最大是在二战以后，伴随着大规模机械的出现。风窗玻璃洗涤器、间歇开关、后窗刮水器和可加热喷水器保证了驾驶时的视野清晰与行车平安。伴随着其他一些技术革新，比方雨滴传感器、可变位刮水臂、刮水器的出现，就更扩大了刮拭的范围，刮水器成为了一个复杂的系统。1.3 国内外研究现状国内外许多汽车厂商以雨水传感器为根底的自动雨刷控制系统，不是格昂贵就是系统不完
13、善，反映不灵敏。现今，那么主要是把用雨水传感器检测出来的雨量大小的信号转变成电信号，然后传递给单片机，通过软件的控制来控制电机驱动芯片从而带动电机的旋转。目前市场上的雨量传感器大都分为以下两种：利用电阻压变，光强变化的传感器与各种信号控制器连接，来控雨刷电机的转动。前一种是把传感器直接装在汽车挡风玻璃的外侧，雨滴直接落在传感器上来感应雨量的大小；后一种那么是安装在挡风玻璃内侧，由光照引起的折射强度的变化来检测雨量的大小。因为汽车雨刷主要功能是刮除挡风玻璃上的水渍及污垢，给驾驶者提供一个清晰的视野，所以自动雨刷系统属于必须的平安设备。主动性平安系统是每个汽车系统工程师努力目标之一，雨刷系统是每辆
14、车上为保证挡风玻璃清晰的唯一选择。而此次设计的自动雨刷，乃目前各车厂投注心力的开发方向。雨刮器总成含有电动机、减速机、四连杆机构、刮水臂心轴、挂水片总成等。当司机按下雨刮器的开关时，电动机启动，电动机的转速经过蜗轮蜗杆的减速增扭作用驱动摆臂，摆臂带动四连杆机构、四连杆机构带动安装在前围板上的转轴左右摆动，最后由转轴带动雨刮片刮扫挡风玻璃。雨刮器的种类很多，按安装位置分，有顶置、底置、侧置、前后置和内外置等;按雨刮范围分，有局部雨刮、整体雨刮、单面雨刮和双面雨刮;按运动方式分，有四杆机构左右摆动式、导轨式直线和弧线运动式;按制作材料分,有普通黑胶体雨刮器、透明塑料体雨刮器和磁性体雨刮器。目前,车
15、辆上广泛使用的是曲柄连杆机构黑胶体雨刮器。国外对汽车电动雨刮器的性能要求：1、耐久性能美国标准1975年SAEJ903b推荐(1)总成耐久试验(2)刮片耐久试验(3)橡胶片耐久试验日本标准1976年JISD5710推荐(D橡胶片耐久试验(2)总成耐久试验试验后摇臂的压力变化和试验前相比应在15%以内，摇臂和刮片的各局部不应有明显的松弛、松动(配合、间隙等)或其他有害缺陷的产生。2、强度性能美国标准1975年SAEJ903b推荐在刮动过程中阻挡摇臂15秒，试验后应仍能正常工作。3、刮刷性能美国标准1975年SAEJ903b推荐耐久试验试验后刷净性能仍应到达75%o4、刮动频率(1)美国文献介绍刮
16、动周期1一20秒(2)法国文献介绍刮动频率1240次/分(3)美国文献介绍间隔3秒较普遍(4)英国文献介绍适应极细雨时用，频率和间歇均能独立控制。(5)美国文献介绍倾盆大雨时的刮刷频率可高达80次/分,高于上述频率那么雨刮将在风窗玻璃水而上浮掠而过，破坏刮水性能。1.4 研究意义据统计全世界雨天行车有7%的事故是由于驾驶员手动操作雨刷引起的，现在的汽车中已经安装了越来越多的传感器以增加主动性和被动平安性。采用雨滴感应式自动雨刷控制系统可以使驾驶员免除手动操作雨刷的麻烦，有效地提高了雨天行车的平安性。如果汽车有雨滴传感器，驾驶者就无需调节雨刮器设置来迅速停止刮片的运动或者得到更好的视角。当在湿路
17、上驾驶时，驾驶者就无需动手来翻开雨刮器，所以驾驶者就可以集中精力开车。2.总体设计方案现在开发的雨滴检测雨刮器，将雨滴传感器检出的雨量变成电信号，根据电信号的大小，控制刮雨器动作。在这个系统中雨滴传感器的作用最重要。2.1 自动雨刷控制系统设计思路设计的总体思路是：运用雨滴传感器感应雨量的大小，把感应信号输给单片机系统，然后通过软件控制雨刷电机根据相应的环境做出不同的转动。例如,当检测为小雨量的时候，电机工作在小雨模式（电机旋转一个来回要停留10秒再继续进行旋转）；当检测为中大雨的时候那么，启动中大雨运转模式（电机旋转一个来回停止5秒后再继续工作）；当检测为大雨的时候，那么启动大雨运转模式（电
18、机连续进行来盘旋转）。设计中运用AT89S52单片机，步进电机采用ULN2003AN驱动芯片进行驱动。2. 2设计原理本次设计由检测局部，控制局部，驱动局部组成，其框图如图2-1所示。图2-1设计原理框图2.3系统组成系统主要是由单片机最小控制系统（包括晶振电路，复位电路，供电电源），雨滴感应模块，电机驱动模块组成。2.3.1单片机的比拟与选择单片机作为系统的核心部件它的选择对整个系统起着很重要的作用。目前较为广泛应用的单片机有51系列的8位、面向大数字信号处理领域的数字信号处理器（DSP）、增强型的16位单片机机以及32位的AR芯片这几种。DSP器件在工业控制领域应用很广泛，从长远来看它的应
19、用必将越来越广O目前DSP器件具有的特性为，运算能力强，速度快，侧重于高端领域使用，其结构功能设计侧重于有大量数字信息处理的场合，但是它的价格较高，开发技术难度大。ARM芯片的优点是体积小、功耗低、功能广泛和性能高的特点，它主要应用在比拟简单的小型的场合。51单片机是从八十年代就开始流行的处理器，其价格低，开发技术成熟，应用广泛，但缺乏在于功能过于简单，计算能力有限，并且扩展麻烦、功耗高,已不能适应于目前对测控系统功能和速度的要求。本次选择8位控制器的典型代表就是8051微控制器的stcl2c5a60s2单片机。它是一款入门级微控制器，它内核简易，应用广泛，非常适合入门学习使用。而且它的价格低
20、对实时性要求不高的电子产品。STC单片机是一款增强型51单片机，完全兼容MCS.51,还增加新的功能，新增两级中断优先级，多一个外中断，内置EEPROM,硬件看门狗，具有掉电模式，512B内存，支持ISP在线编程，不用编程器，程序可擦写10万次。引脚完全兼容，性能好，驱动能力强；抗干扰能力强；功耗更低；价格也比传统的89系列低。2.3.2STC12c5a60s2功能特性概述目前市场上使用比拟常见的51系列是STC89C52。STC89C52是通过低电压，高性能CMOS8位微控制器与4K字节的只读程序可以反复擦写存储器(PEROM)和128字节的随机存取数据存储器(RAM)的生产，该设备采用了
21、该公司的STC高密度，非易失性存储技术，与标准MCS-51指令集，内置通用8件中央处理器(CPU)和FIaSh存储单元,功能强大STC89C52单片机可为您提供高性价比的许多应用程序兼容的地方可灵活应用于各种控制领域其。性能参数如下：(a)与MCS-51产品指令系统完全兼容(b)4k字节可重擦写FIaSh闪速存储器(C)IooO次擦写周期(d)全静态操作：OHZ24MHz(e)三级加密程序存储器(f) 128X8字节内部RAM(g) 32个可编程I/O口线(h) 2个16位定时/计数器(i) 6个中断源(j)可编程串行UART通道(k)低功耗空闲和掉电模式图2-2STC12c5a60s2引脚图
22、STC89C52单片机提供以下标准功能：妹字节FIaSh闪速存储器，128字节内部RAM,32个I/O口线，两个16位定时/计数器，一个5向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。同时，stcl2c5a60s2可降至OHZ的静态逻辑操作，并支持两种软件可选的节电工作模式。空闲方式停止CPU的工作，但允许RAM,定时/计数器，串行通信口及中断系统继续工作。掉电方式保存RAM中的内容，但振荡器停止工作并禁止其它所有部件工作直到下一个硬件复位。(j) STC89C52的内存空间1、2、3、4、内部程序存储器 外部程序存储器 内部数据存储器 外部数据存储器(FLASH) 4K字节。
23、ROM) 64K字节。(RAM) 256字节。(RAM) 64K字节。表2-1程序存储6个特殊地址0000H上电或复位入口地址0003H外部中断0入口地址OOOBH定时器TO中断入口地址0013H外部中断1入口地址OOlBH定时器Tl中断入口地址0023H串口中断入口地址在上述事件发生时，Pe指针获得固定的地址，然后CPU执行PC指针所指地址单元内的程序。2.4雨滴传感器的分类压电振子原理的雨滴传感器雨滴传感器又叫雨滴检测传感器，用于检测是否下雨及雨量的大小，广泛用于汽车自动刮水系统、智能灯光系统和智能天窗系统中。在雨滴传感刮水系统中，用雨滴检测传感器检测出雨量，并利用控制器将检测出的信号进
24、行变换,根据变换后的信号自动地按雨量设定刮水器的间歇时间，以便随时控制刮水器电动机;在汽车智能灯光系统中检测车辆行驶的环境，自动调整灯光模式，提高车辆在恶劣环境下行驶的平安性;在智能天窗系统中传感器一旦检测到下雨，会自动关闭天窗。图2-3静电电容传感器雨滴传感器种类雨滴传感器的种类有：（1）根据雨滴冲击能量的变化进行检测；（2）利用静电电容量变化进行检测；（3）利用光亮变化进行检测。光量变化的雨滴传感器把半导体发光元件和感光元件配成一对，从发光元件发出的光信号，如果在光路途中遇到雨滴落下，由于光的散射，光强减弱。可利用光强的衰减信号控制雨刮器的动作。前两种雨滴传感器需要放在汽车的外部，而本文所
25、研制的雨滴传感器需要放在汽车的内部，即驾驶室一侧的风挡玻璃上。所以采用第三种方法，利用光强变化来实现的雨滴传感器。如图2-4为雨滴传感器内部结构图。图2-4雨滴传感器内部结构图红外雨滴传感器的原理本设计中的雨滴传感器选用红外雨滴传感器，属于光量变化原理雨滴传感器的一种。由光（本设计中选用红外线）发射元件发射出的红外光以全反射角度在挡风玻璃的外外表反射，其角度必须在42玻璃-水）和63。（玻璃-空气）之间。如果在挡风玻璃上有雨，雨量越大，反射回来的光越多。从发射元件发出的光反射到接收装置的挡风玻璃区域被称之为传感器的“敏感区域”，仅当雨水滴到这个区域时，才可以被探测出来。为使系统灵敏可靠，挡风玻
26、璃区域和灵敏区域之间必须要有一个较好的比例。雨滴传感器的原理图如图2-5所示：图2-5雨滴传感器原理图2.5显示元件选择显示器现在最常用的有LED和LCD两种显示屏，LED显示屏显示清晰度高，分辨率高，但是价格相对较高：LCD显示屏虽然显示清晰度没有LED高，但是LCD显示屏价格相对廉价。主要考虑到LCDI602的价格廉价，使用方便，我们在学习中接触的也比拟多。所以显示器模块选择LCDI602液晶显示屏。2.5.1液晶显示简介液晶显示原理液晶显示的原理是利用液晶的物理特性,通过电压对其显示区域进行控制，有电就有显示，这样即可以显示出图形。液晶显示器具有厚度薄、适用于大规模集成电路直接驱动、易于
27、实现全彩色显示的特点，目前已经被广泛应用在便携式电脑、数字摄像机、PDA移动通信工具等众多领域。液晶显示器的分类液晶显示的分类方法有很多种，通常可按其显示方式分为段式、字符式、点阵式等。除了黑白显示外，液晶显示器还有多灰度有彩色显示等。如果根据驱动方式来分，可以分为静态驱动(Static).单纯矩阵驱动(SimPleMatriX)和主动矩阵驱动(ActiveMatrix)三种。液晶显示器各种图形的显示原理：线段的显示点阵图形式液晶由MXN个显示单元组成,假设LCD显示屏有64行,每行有128列，每8列对应1字节的8位，即每行由16字节，共16X8=128个点组成，屏上64X16个显示单元与显示
28、RAM区1024字节相对应,每一字节的内容和显示屏上相应位置的亮暗对应。例如屏的第一行的亮暗由RAM区的OoOH一OoFH的16字节的内容决定，当(OOOH)=FFH时，那么屏幕的左上角显示一条短亮线，长度为8个点;当(3FFH)=FFH时,那么屏幕的右下角显示一条短亮线；当(OOOH)=FFH,(OOlH)=OOH,(002H)=OOH,(OOEH)=00H,(OOFH)=OOH时，那么在屏幕的顶部显示一条由8段亮线和8条暗线组成的虚线。这就是LCD显示的根本原理。字符的显示用LCD显示一个字符时比拟复杂，因为一个字符由6X8或8X8点阵组成，既要找到和显示屏幕上某几个位置对应的显示RAM区
29、的8字节，还要使每字节的不同位为“1”，其它的为“0”，为“1”的点亮，为“0”的不亮。这样一来就组成某个字符。但由于内带字符发生器的控制器来说，显示字符就比拟简单了，可以让控制器工作在文本方式,根据在LCD上开始显示的行列号及每行的列数找出显示RAM对应的地址，设立光标，在此送上该字符对应的代码即可。汉字的显示汉字的显示一般采用图形的方式，事先从微机中提取要显示的汉字的点阵码(一般用字模提取软件)，每个汉字占32B,分左右两半，各占16B,左边为1、3、5右边为2、4、6根据在LCD上开始显示的行列号及每行的列数可找出显示RAM对应的地址，设立光标，送上要显示的汉字的第一字节，光标位置加1,
30、送第二个字节，换行按列对齐，送第三个字节直到32B显示完就可以LCD上得到一个完整汉字。1602字符型LCD简介字符型液晶显示模块是一种专门用于显示字母、数字、符号等点阵式LCD,目前常用16*1,16*2,20*2和40*2行等的模块。下面以长沙太阳人电子的1602字符型液晶显示器为例，介绍其用法。一般1602字符型液晶显示器实物如图2-6所示：图2-6液晶显示器实物2.5.LCD1602的根本参数及引脚功能1602LCD分为带背光和不带背光两种，基控制器大局部为HD44780,带背光的比不带背光的厚，是否带背光在应用中并无差异，两者尺寸差异如下列图2-7所示：图2-7LCDI602尺寸图1
31、602LCD主要技术参数：显示容量：16X2个字符芯片工作电压：4.5-5.5V工作电流：2.OmAOV）模块最正确工作电压：5.0V字符尺寸:2.95X4.35（WXH）mm引脚功能说明1602LCD采用标准的14脚（无背光）或16脚（带背光）接口，各引脚接口说明如表2-2所示：表2-21602引脚功能说明编号符号引脚说明编号符号引脚说明1VSS电源地9D2数据2VDD电源正极10D3数据3VL显示偏压11D4数据4RS数据/命令选择12D5数据5R/W读/写选择13D6数据6E使能信号14D7数据7DO数据15BLA背光源正极8Dl数据16BLK背光源负极2.6刮水电机刮水电机型号的编制方
32、法根据GB4831-1984电机产品型号编制方法中规定，电机产品型号由产品代号、规格代号、特殊环境代号和补充代号等四局部按以上顺序组成。电机产品代号见表2-3o规格代号见表2-4所示。表2-3电机产品代号序号电机类型代号1异步电动机（笼型及绕线转子型）Y2同步电动机T3同步发电机（除汽轮发电机、水轮发电机外）TF4直流电动机ZZD5直流发电机ZF6汽轮发电机QF7水轮发电机SF8测功机C9交流换向器电动机HIO潜水电泵Q11纺织用电机F表2-4主要系列产品的规格代号序号系列产品规格代号1小型异步电动机中心高Imm）-机座长度（字母代号）-铁心长度（数字代号）-极数2大型异步电动机中心高（mm）
33、铁心长度（数字代号）-极数3小型同步电机中心高Imm）-机座长度（字母代号）-铁心长度（数字代号）-极数4中大型同步中心高（mm）铁心长度（数字代号）一极数电机5小型直流电机中心高Imm）-机座长度（字母代号）6中型直流电机中心高（mm）或机座号（数字代号）铁心长度（数字代号）电流等级（数字代号）7大型直流电机电枢铁芯外径（mm）-铁心长度（mm）8汽轮发电机功率（MW）-极数9中小型水轮发电机功率（kw）-极数/定子铁芯外径Imm）IO大型水轮发电机功率（kw）-极数/定子铁芯外径Imm）11测功机功率（kw）-转速（仅对直流测功机）减速器的结构特点刮水电机的主要输出形式有两种：旋转输出与
34、摆动输出。减速主要是一级或多级圆柱齿轮减速，蜗杆螺旋齿轮减速。（1）圆柱齿轮减速旋转输出的特点这种电机传动效率高，二级减速为80%以上，但噪音较难控制，它的大小取决于齿轮的加工精度及装配体的尺寸精度，一般用于20W以下的电机减速，以增大力矩，如图2-8所示。图2-6二级圆柱齿轮减速旋转输出结构（2）蜗杆螺旋齿轮摆动输出的特点这种电机减速传动的特性与上述相同，但它还将旋转运动改变为摆动运动的一套曲柄摇杆机构同时置于减速箱内，使刮水电机输出形式直接为摆动，在20W以内的刮水电机中，这种型式较常见，其特点是在车身前围安装方便，适应性很强，结构紧凑。（3）蜗杆螺旋齿轮减速旋转输出的特点这种减速有时会被
35、称之为蜗轮蜗杆减速，但实际上刮水电机减速器是一个斜齿轮与蜗杆吻合，所以严格讲应该称为螺旋齿轮减速。这类齿轮减速方式的优点是加工本钱低、噪音小、冲击小、结构紧凑、但传动效率低，约为50%。一般在15W以上的刮水电机中大多用此方式到达减速增大力矩。刮水电机的控制电路分析(1)电动刮水器的复位如图2-7刮水器自动复位装置示意图。在减速涡轮上，嵌有铜环，其中较大的一片与电机外壳相连接而搭铁，触点臂3、5用磷铜片制成(有弹性)，其一端钾有触点，与蜗轮端面或铜片接触。当电源开关接通，把刮水器开关拉到：“I”挡(低速挡)时，电路为电池正极一开关If熔断丝2-电刷B3-电枢绕组一电刷Blf接线柱一接触片一接线
36、柱f搭铁，此时电动机以低速运转。当刮水器开关拉到“II”档时，电路为蓄电池正极-开关I一熔断丝2-电刷B,一电枢绕组一电刷B,一接线柱一接触片一接线柱一搭铁，电动机以高速运转。当刮水器开关推到O挡停止位置)是，如果刮水器刮水片没有回到原始位置(停放位置)，由于触点与铜环9接触，那么电流继续流入电枢，其电路为蓄电池正极f开关If熔断丝2-电刷B-电枢绕组一电刷B1一接线柱一接触片f接线柱触点臂5一铜环9-搭铁，形成回路，如图2-7b所示，电动机以低速运转直至蜗轮旋转到图2-7(a)所示的特定位置，电路中断。由于电枢的惯性，电机不可能立即停止转动，电动机以发动机方式运行，此时电枢绕组通过触点臂3、
37、5与铜环7接通而短路，电枢绕组产生很大的反电动势，产生制动力矩，电机停止转动，使刮水片复位到风窗玻璃的下部。电刷调速图2-7双速刮水电动机的变速原理(a)结构原理(b)电路原理刮水电动机通常采用改变两电刷间串联的导体数的方法进行调速，如图2-5所示。电刷B3为上下速公用电刷，Bi用于低速，B,用于高速，Bl与员相差60。电枢采用对称叠绕式。永磁式三刷电动机，是利用三个电刷来改变正负电刷之间串联的线圈数来实现变速的。当直流电动机工作时，在电枢内同时产生反电动势，其方向与电枢电流的方向相反。如果使电枢旋转，外加电压必须克服反电动的作用，即Ue,当电枢转速上升时，反电动势也相应上升，只有当外加电压U
38、几乎等于反电动势e时，电枢的转速才趋于稳定。3. 智能雨刮器的硬件组成及其芯片介绍该雨刮器的雨滴传感器局部主要由发射模块和接收模块两大模块组成。而电机局部的主要芯片是四总线缓冲门74LS125。3.1 STC89C52的时钟电路和复位电路m时钟电路：STC89C52与内部振荡器包括一个反相放大器的一个单芯片，XTALl和XTAL2是振荡器电路和输出端的输入端，内部或外部时钟可以在XTALI和XTAL2引脚的外部晶体振荡器y为生成的，内部振荡电路将产生自振荡。定时元件用石英晶体和电容器的并联谐振电路系统。晶体频率选择12MHZ,电容值Cl,C2取的30pF的电容器从频率调谐的作用大小。(2)复位
39、电路：单片机有多种复位电路，本设计采用自动复位(上电复位)与手动复位方式。当上电时，C3充电，电源经过电容器C3加到RESET引脚，使单片机复位；在正常工作状态下，按下复位键时单片机复位。时钟复位电路如图3-1。图3-1时钟复位电路4. 2A/D转换电路A/D转换器的位数与被测量对象的精度有关。一般情况下，电路设计的A/D转换器的分辨率是大于最小信号的分辨率更高的是所测量的对象。如果你想测量电源电压的电平，电压输出范围为OTOV,如要求精确到0.IV,即分辨率为0.1/10=0.01=1%o选择实际的A/D转换器即可满足要求，A/D转换器有1/256=0.4%的分辨率。并行接口A/D芯片仍然是
40、最流行的是ADCO832,ADC0832,AD574,等等。该系统采用实现ADCO832模拟到数字信号的转换。ADeo832主要技术指标如下：(1)高阻抗状态输出；分辨率:8位(0-255)；(3)存取时间:135ms；(4)转换时间：100ms；(5)总误差：-1-+1LSB；(6)工作温度：ADCO832C为O度-70度；ADCO832L为-40-85；(7)模拟输入电压范围：0V-5V；(8)参考电压：2.5V；(9)工作电压：5V；(10)输出为三态结构。5. 2.1ADC0832芯片介绍图3-2ADCo832规格及引脚图本设计采用A/D芯片ADCO832,8位CMoS单信道是逐次逼近
41、型A/D转换器，其规格和引脚图如图3-2所示，大致如下各引脚的功能：CS：芯片的片选信号，低电平有效，即，CS=O时，芯片正常工作时，多个外部ADCo832芯片，该信号可以被用来作为选择地址通过不同的地址ADCO832芯片，以使不同的信号，这可以实现分时复用的多个ADC通道。WR：当您启动ADCO832采样进行的，该信号为低电平有效，即WR从高电平变成低电平，触发ADC转换的信号。RD：低电平有效，也就是说，RD=O,那么可以通过数据端口DB0DB7读出该样品的结果。UIN(+)和名单(一)：模拟电压输入，模拟电压输入连接器UIN+)端子，UIN(一)接地。当双侧输入UlN(+),UIN(一)
42、连接到正的模拟电压信号分别端子和负极端子。当模拟输入电压信号的“零电压漂移”的存在时，在IJIN(一)连接到一个等效的零点偏移电压，该电压被自动从UIN+)的转化时减去。VREF/2：进入参考电压引脚，该引脚可外接电压也可以是空置的，如果外部电压，ADC参考电压的外部电压的两倍，如果没有外部的，它是一种常见的电源电压Vref和VCC时，在这一点上是电源电压VCC的ADC的参考电压的值。CLKR和CLKlN：外部RC电路产生所需的时钟信号，ADC时钟频率CLK二1/1.IRC,为IOokHZ至1.28MHZ的频率范围一般要求。AGND和DGND：分别连接到模拟地和数字地。INT：中断请求信号输出
43、引脚，该引脚为低电平，一个A/D转换完成后，INT=O,实际应用中，该引脚应是一个外部中断输入引脚连接到微处理器(MCU是51INT0,INTlM)，当INT信号是积极的，你需要等待RD=O为了读取正确的结果A/D转换,ADCo832如果单独使用，也可以是INT引脚悬空DBODB7：8位二进制结果输出A/D转换。3.2.2ADeo832芯片电路图3-3ADCO832芯片电路3.2液晶显TF电路32.11602液晶简介液晶显示器是一种显示器件，具有小体积、轻重量、低功耗等特色。由于其功耗低、显示的信息量大（例如，文本，图形，曲线等）、无电磁辐射、使用寿命长，它已被广泛应用在便携式电子产品。本系统
44、显示采用了工业字符型液晶模块1602,可显示2行16个字符，能方便显示英文字母大小写、阿拉伯数字、常用符号等。通过自定义还可显示简单的汉字。本系统采用的1602是一款物美价廉的液晶显示屏,可以显示2行标准字符,每行共有16个字符。在通信系统，智能操作仪表和办公设备的自动化中被广泛的应用，主要功能是显示ASCH字符，因此被称为“字符型显示装置”。当在内部没有适合的汉字库的液晶类型显示器想要表达汉字的时候，第一步就是要获得想要的汉文或者图形的子模数据。子模块的软件不能直接提取的子模块的数据5X8点阵，可以从手工提取汉字的字体以模具。第二步，把取得的汉字子模数据保存在液晶存储器里面。1602液晶分为
45、带背光和不带背光两种，基控制器大局部为HD44780,带背光的比不带背光的厚，是否带背光在应用中并无差异。3. 2.2液晶引脚说明第1脚：接地电源VSS。第2脚：5V正电源为VDD。第3脚：VL为液晶显示器比照度调整的端口，比照度的强弱由接电源的不同决定，比照度的调整可以通过一个IOk的电位器。第4脚：RS是存放器选择，高水平的数据存放器，低选择指令存放器。第5脚：R/W的读和写信号线，高水平低的读操作，写操作。其中RS与R/W的关系决定了当时状态，例如两端共同为O时能够写入命令或者显示其地址，当两端同为1时可以读忙碌信号，当RS为1,R/W为O时能够将数据录入。第6脚：使能端E,当E端由1至
46、O时，液晶模块中的命令开始被运行。第7至14脚：D（三）7为8位双向数据线。第15脚：背光源正极。第16脚：背光源负极。3.2.3液晶显示模块电路液晶模块的电路的连接图如图3-5所示，第1脚和第2脚分别接到了电路的GND和VCC,这2个脚是液晶工作的电源输入脚。第3脚通过一个IOK的电位器连接到地端，可通过调节该电位器来调节液晶的比照度。第4脚是液晶的存放器控制脚，接到了单片机的P27脚上。第5脚是液晶的读写控制脚，接到了单片机的P26脚上。第6脚是液晶的使能脚，接到了单片机的P25脚上。第7脚到第14脚是液晶的数据/地址8位总线，接到了单片机的PO口上。最后第15脚和第16脚是液晶的背光电源
47、脚,直接连接系统VCC和GND。如图3-4所示。图3-4显示电路3. 3雨滴传感器电路设计雨滴传感器局部，由555定时器构成的多谢振荡器对红外发射管进行驱动，再由接收管接收，这样就构成一个光电传感器。把光电传感器的信号经带通滤波器把信号频率限制在38KHZ左右，再经分频器进行128分频，使脉冲信号变为亳秒数量级。如此构成的硬件图如图3-5所示：图3-5雨滴传感器局部硬件图3.4电机控制的硬件设计StCI2c5a60s2单片机的Po口的PO.0、P0.1及PO.3、P0.4分别经四总线缓冲门74LS125和反向驱动器74LS04控制4个光电隔离器和4个大功率场效应开关管IRF640.下面举例说明此电路对电机A的控制过程:当单片机经P
