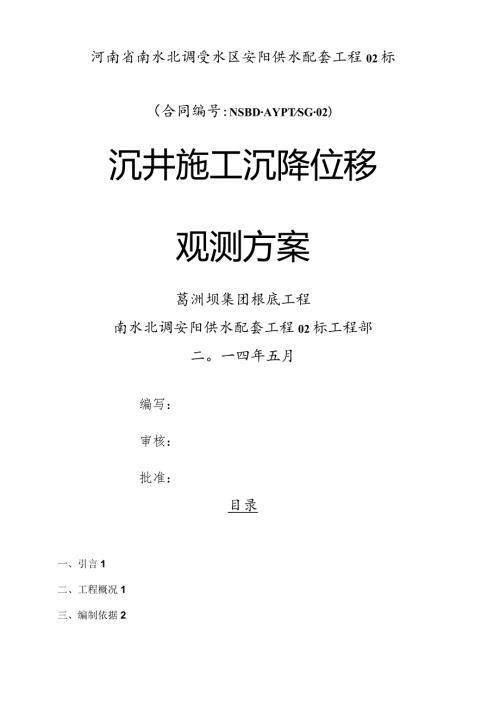

1、河南省南水北调受水区安阳供水配套工程02标（合同编号:NSBDAYPTSG02）沉井施工沉降位移观测方案葛洲坝集团根底工程南水北调安阳供水配套工程02标工程部二。一四年五月编写：审核：批准：目录一、引言1二、工程概况1三、编制依据2四、沉降位移观测的技术要求2五、沉降位移观测的资源配置3六、沉降位移观测的工作流程36.1、 观测点的埋设36.2、 沉降位移的观测方法56.3、 观测数据的处理分析和资料整理7七、沉降位移观测的周期8八、沉降位移观测的考前须知9沉井施工沉降位移观测方案一、引言由于沉井在下沉施工过程中对原状土的扰动，沉井周边土体受力结构发生改变，受各种因素的制约，沉井及周边建筑物（
2、房屋、线杆）等设施在沉井下沉过程中会可能会发生水平位移和垂直方向的倾斜变形。为了保证沉井下沉过程中施工平安，特制订沉井施工沉降位移观测方案。本方案主要从观测点的布设、观测精度要求、观测方法、数据处理、影响分析几个方面对沉井施工过程中周边建筑物沉降位移变形做出说明。二、工程概况本标段位于安阳市境内，输水管道起点位于37号输水管线汤阴县城内中华路与新横一路交叉处西南角，终点位于37号输水管线穿越石武高铁工程西侧，桩号5+20011+526.140,全长为6326.140m,管材为PCCP管，其中桩号5+2005+308之间的管径为DN1600,桩号5+30811+526.140之间的管径为DN14
3、00；另外还包括汤阴二水厂支管线，桩号B0+000B3+151.464,全长为3151.464m,管径为DN800,管材为PCCP管。原设计的汤阴二水厂支线管道紧沿G107京深线汤阴县东环段（中华路）东侧布置，设计采用明挖沟槽直埋的方式进行施工。施工进场后发现由于中华路拓宽，原设计的汤河倒虹吸工程已位于汤河桥下。拓宽后的中华路为汤阴的主要交通要道，南至鹤壁，北至安阳，兼有汤阴的形象功能。原设计管线根本位于拓宽后中华路的慢车道上，管线施工范围内已修建绿化带、路灯、电缆及雨污水管道，中华路2012年10月新建，如果开挖施工，将影响地方政府在人民群众中的形象。2013年12月河南省南水北调中线工程建
4、设管理局批复了本段设计变更报告，2014年1月设计单位正式下发了施工图纸。根据设计图纸及现场布置，在该段范围内共计布设12座作业井，其中工作井6座,接收井6座，工作井为16.5m*4m的矩形结构，接收井为5m*3的矩形结构。由于该作业井距离房屋、线杆等设施比拟近，为了施工平安，特制定沉井沉降位移观测方案，对沉井及周边设施进行观测。三、编制依据1、工程测量标准(GB0026-2007)；2、建筑变形测量标准(JGJ8-2007)3、建筑基坑工程检测技术标准(GB50497-2009)；4、建筑基坑支护技术规程(JGJ120-2012)5、国家三角测量标准(GB-T17942-2000)；6、国家
5、三、四等水准测量标准(GB12897-91)；7、城市测量标准(CJJ/T8-2011)8、南水北调中线干线工程施工测量实施规定(2012-12-11)；9、设计图纸及相关招投标文件。四、沉降位移观测的技术要求根据工程测量标准(GBOO26-2007)和建筑变形测量标准(JGJ8-2007)及相关设计文件对沉降位移观测的相关规定，结合本工程的具体特点，我标段拟选择变形测量的三级标准作为本项沉降位移观测工作的精度指标，详见下表。表IT建筑变形测量的级别、精度指标及其适用范围五、沉降位移观测的资源配置沉降位移观测是工程建设中精度较高的测量工作，仪器设备、布设路线、观测方法及人员素质等多方面都会影响
6、观测数据的精度。根据本工程特点及采用三级技术标准的要求，我标段对沉井施工过程中沉降位移观测人员和仪器设备进行了合理筛选，拟投入测量人员3名，其中组长一名，测量员两名，拟采用测量仪器为全站仪一台(拓普康GPT3002N,测角精度2，测距精度L2mm+0.8mmKm*D),水准仪一台(DSZ2)。拟投入测量人员和仪器情况见下表：表1-2拟投入测量人员信息表姓名职务工作年限备注石银鹏组长6年赵海刚测量员8年肖志勇测量员1年表1-3拟投入测量仪器信息表仪器名称型号数量单位备注拓普康全站仪GTS-3102N1台配备对应的反射棱镜等苏光水准仪DSZ21台配备黑红木尺、尺垫等六、沉降位移观测的工作流程6.1
7、 观测点的埋设(1)基准点的设置观测参照点以本标段沿线的首级控制点和加密控制点为基准，局部通视条件较差或出现基准点损坏现象，应补充加密点埋设。补充基准点标石应采用不锈钢的金属标志，外侧用混凝土包封做为控制点。其埋设位置平安牢固，在施工过程中不易移动。观测点的设置观测点的设置分为两项内容：沉降观测点的设置第一：沉井自身下沉过程中的沉降和倾斜由于沉井主要是靠自重下沉，因此，在沉井下沉过程中必然会存在由于底部刃角下士体受力不均导致沉井下沉过程中出现倾斜。该类沉降观测点设置布置在沉井的外侧墙体上，自上而下每隔50cm布设一组沉降观测点。该观测点的布置首先是首先自上而下将沉井外壁等分（间距50CnI）
8、然后做出标记，并用沿标记将水泥钉分别订于墙体的外侧，端头露出2cm作为观测的点位。该类沉降观测点的布置图如下：图1-1沉井侧墙观测点的布置第二：沉井下沉过程中周边建筑物的沉降观测点沉降观测点围绕沉井四周布设，距离沉井周边每隔Inl布设一组，具体位置如下列图所示：图1-2沉井周边沉降观测点的布置位移观测点的设置位移观测点包含两项内容：第一：沉井自身下沉过程中倾斜位移观测点该倾斜位移观测点布设于沉井侧墙墙体上，沿沉井四周中心线分别将沉井外墙体中心标示出来，然后标示的中心线将水泥钉分别订于墙体的外侧，端头露出2cm作为观测的点位。每侧边墙做一组观测点，每组5个点位，沿沉井外墙自上而下均匀布置，并作
9、特殊标记。第二：沉井下沉过程中周边建筑物的位移观测点该类位移观测点布置于建筑物上，如该建筑物为房屋的，那么在房顶或者房角布置一组观测点，每组2个点位，每个点位选择直径8mm的钢筋作为标示，每个点位均应固定平安牢固，施工过程中不易发生变动。如该建筑物的线杆或者其他类型的，那么在线杆上选择目标观测点，如线杆上的避雷针等尖细的物体，如没有那么自行布置观测点，布置模式和房屋一致。6.2、 沉降位移的观测方法(1)基准点的观测由于基准点采用沿线的加密控制点，因此基准点的观测采用加密控制点的测量方法。如沉井周边加密控制点满足要求，那么不必进行基准点的观测，直接采用原加密控制点观测即可；如沉井周边原有加密控
10、制点破坏或不通视，那么需对其进行重新观测并平差计算。新补测加密点平面控制采用GPS静态观测或者导线测量模式进行，水准测量采用三等水准测量模式进行，在原有首级控制点的根底上加密观测并平差计算，待其精度满足要求前方可使用。(2)沉井位移点的观测1)沉井自身下沉过程中的不均匀沉降观测沉井下沉过程中由于自重及取土位置顺序的影响，下沉过程中会出现不均匀沉井的现象，其观测方法如下：分别在沉井前、后、左、右四面架设DSZ2水准仪水准仪并后视基准点；分别在前、后、左、右四面同一高度的观测标点上立尺并记录其观测值;分别计算前、后、左、右四面同一高度的观测标点的高程；对前、后、左、右四面同一高度的观测标点的高程进
11、行比照分析,如果四个高程的偏差值在允许范围内，那么认为沉井下沉均匀，否那么,根据高程大小调整下沉方向。重复观测，直至同一高度的观测标点的高程偏差满足要求为准。重复以上操作，直至沉井下沉完毕。2）沉井下沉过程中周边建筑物的沉降观测分别在沉井前、后、左、右四面假设DSZ2水准仪水准仪并后视基准点；以小组为单位，分别在前、后、左、右四面的沉降观测点上立尺并记录其观测数值，直至将每个小组的观测值完整准确的记录完毕为止;分别计算每个小组中各个沉降观测点的高程；间隔固定时间，重复观测并分别计算同一小组中同一观测点的高程下沉量和累计下沉量；对每一小组中每个点位的高程单次下沉量和累计下沉量进行分析，如果满足要
12、求，那么继续下沉施工，如果不满足要求那么立即停止施工并采用有效的平安应急措施。重复以上操作，直至沉降平安下沉完毕为止。3）沉井自身下沉过程中的倾斜位移观测用全站仪架设于其中一个观测基准点上，后视另外一基准点并检查其精度；分别观测沉井前、后、左、右四面同一高度上中心点的平面坐标并记录;间隔一定时间重复观测并记录同一高度上中心点的平面坐标；对同一高度上不同观测时段内每个点位的平面坐标进行比拟并求解出偏差值和点位误差值，然后计算累计偏差值。对每个点位的单次下沉量和累计下沉量进行分析，如果满足要求,那么继续下沉施工，如果不满足要求那么立即停止并采取相应的纠偏措施；重复观测并进行比拟，直至其满足要求前方
13、可进行下一步的操作。重复以上操作，直至沉降平安下沉完毕为止。4)沉井下沉过程中周边建筑物的倾斜位移观测用全站仪架设于其中一个观测基准点上，后视另外一基准点并检查其精度；分别观测同一建筑物上一组位移观测点平面坐标并记录；间隔一定时间重复观测并记录该建筑物上观测点的平面坐标；对同一建筑物上不同观测时段内每个点位的平面坐标进行比拟并求解出偏差值和点位误差值，然后计算累计偏差值。对每个点位的单次下沉量和累计下沉量进行分析，如果满足要求,那么继续下沉施工，如果不满足要求那么立即停止并采取平安应急措施。重复以上操作，直至沉降平安下沉完毕为止。6.3、 观测数据的处理分析和资料整理沉降位移观测资料应及时整理
14、和妥善保存，作为沉井施工技术档案的一个重要组成局部。(1)沉降观测资料的内容：对沉井及进行沉降观测的建筑物，应按标准规定，及时整理沉降观测资料，其内容为：根据水准测量得出的每个观测点标高和其逐次沉降量根据建筑物平面图绘制的观测点位置图，根据沉降观测结果绘制沉降量与延续时间的关系曲线图及沉降量分布曲线图；水准点的平面布置图，测量沉降的全部原始资料；施工时沉井及周边建筑物标高的水准测量记录及晴雨气象资料；根据上述内容编写的沉降观测分析报告。(2)位移观测资料的内容：根据平面测量得出的每个观测点平面坐标和其逐次变化量；根据每次点位平面坐标的变化值和累计变化值绘点位变化值与延续时间的关系曲线图及位移变
15、化量分布曲线图；位移观测点的平面布置图，测量位移变化的全部原始资料；每个建筑物及沉井自身位移观测的所有原始数据；根据上述内容编写的位移观测分析报告。(3)沉降位移观测记录填写要求：对每个沉井及周边建筑物的观测记录都必须认真准确填写、记录，结果进行分析整理并及时上报工程部领导。在发现数据异常时应及时采取有效控制措施。所有施工期观察工程的数据收集整理分析，观测记录填写应清晰、整洁，每进行一次观测及时进行数据分析。当出现异常情况时，及时向监理部、建管处汇报。七、沉降位移观测的周期根据工程测量标准及建筑变形测量标准等标准并结合本标段施工情况，沉井施工过程中必须严格控制沉井下沉的速度，尤其是针对房屋和线
16、杆等主要建筑物距离沉井比拟近的地方，增加观测次数，每天观测23次；每次都严格按照要求进行一次全面的观测，包含沉井的不均匀沉降和倾斜以及周边建筑物的沉降、位移观测。针对沉井周边相比照拟开阔的区域可适当减少观测次数，但须严格遵守每下沉50cm至少观测一次的要求。施工过程中观测周期随之施工下沉进度可做适当调整。八、沉降位移观测的考前须知(1)使用同一仪器和设备，采用相同的路线和观测方法观测，仪器和设备在使用前进行检定，符合要求方可使用；(2)每次观测应遵守“四固定”原那么，即：观测所用仪器固定；观测人员固定；观测路线固定；观测环境和条件根本相同。(3)沉降观测的前后视距尽可能相等，仪器到水准尺的距离不得大于50m,同一方向位移观测过程中每次架设仪器尽可能在同一基准点上。(4)观测中，前后视必须采用同一根水准尺。沉降观测时，水准尺应和地面垂直，不得倾斜。(5)观测时间及环境：不在日出前后1小时、中午时分进行观测，更不能在大风或有雾的情况下进行观测。(6)保证水准尺气泡稳定居中，扶尺员快速稳定地竖直标尺，提高观测效率。(7)要有很好的质量意识和责任意识，不怕麻烦的测量精神。(8)及时检查测量记录表、填写记录总表和绘制变形曲线；如变形有异常情况或超过所规定的限值时，应及时向上级汇报。
