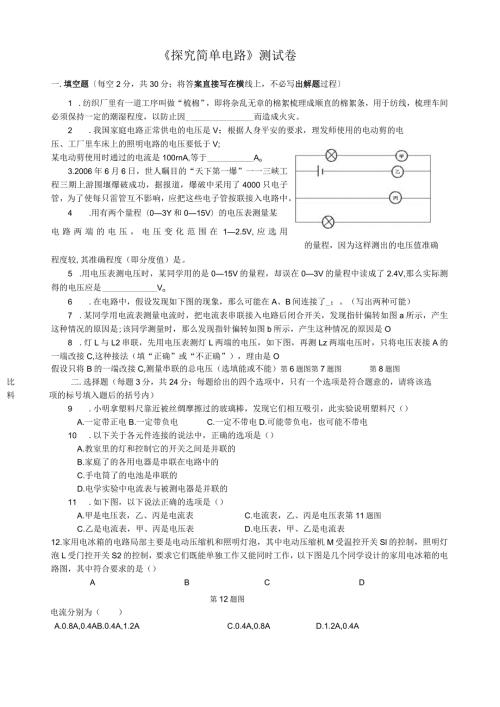

1、探究简单电路测试卷一.填空题每空2分，共30分；将答案直接写在横线上，不必写出解题过程1 .纺织厂里有一道工序叫做“梳棉”，即将杂乱无章的棉絮梳理成顺直的棉絮条，用于纺线，梳理车间必须保持一定的潮湿程度，以防止因_而造成火灾。2 .我国家庭电路正常供电的电压是V；根据人身平安的要求，理发师使用的电动剪的电压、工厂里车床上的照明电路的电压要低于V;某电动剪使用时通过的电流是100rnA,等于Ao3.2006年6月6日，世人瞩目的“天下第一爆”一一三峡工程三期上游围堰爆破成功，据报道，爆破中采用了4000只电子管，为了使每只雷管互不影响，应把这些电子管按联接入电路中。4 .用有两个量程（03Y和0
2、15V）的电压表测量某电路两端的电压，电压变化范围在12.5V,应选用的量程，因为这样测出的电压值准确程度较,其准确程度（即分度值）是。5 .用电压表测电压时，某同学用的是015V的量程，却误在03V的量程中读成了2.4V,那么实际测得的电压应是Vo6 .在电路中，假设发现如下图的现象，那么可能在A、B间连接了_；。（写出两种可能）7 .某同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图a所示，产生这种情况的原因是;该同学测量时，那么发现指针偏转如图b所示，产生这种情况的原因是O8 .灯L与L2串联，先用电压表测灯L两端的电压，如下图，再测Lz两端电压时，只将电压表接A
3、的一端改接C,这种接法（填“正确”或“不正确”），理由是O假设只将B的一端改接C,测量串联的总电压（选填能或不能）第6题图第7题图第8题图比二.选择题（每题3分，共24分；每题给出的四个选项中，只有一个选项是符合题意的，请将该选料项的标号填入题后的括号内）9 .小明拿塑料尺靠近被丝绸摩擦过的玻璃棒，发现它们相互吸引，此实验说明塑料尺（）A.一定带正电B.一定带负电C.一定不带电D.可能带负电，也可能不带电10 .以下关于各元件连接的说法中，正确的选项是（）A.教室里的灯和控制它的开关之间是并联的B.家庭了的各用电器是串联在电路中的C.手电筒了的电池是串联的D.电学实验中电流表与被测电器是并联的
4、11 .如下图，以下说法正确的选项是（）A.甲是电压表，乙、丙是电流表C.电流表，乙、丙是电压表第11题图C.乙是电流表，甲、丙是电压表D.电压表，甲、乙是电流表12.家用电冰箱的电路局部主要是电动压缩机和照明灯泡，其中电动压缩机M受温控开关Sl的控制，照明灯泡L受门控开关S2的控制，要求它们既能单独工作又能同时工作，以下图是几个同学设计的家用电冰箱的电路图，其中符合要求的是（）ABCD第12题图电流分别为（）A.0.8A,0.4AB.0.4A,1.2AC.0.4A,0.8AD.1.2A,0.4A14 .如下图的电路中，当S闭合后，电压表Vl的示数为7V,V?的示数为8V。假设电源电压为12V
5、那么灯泡Lz两端的电压为（）A.3VB.4VC.5VD.8V第13题图第14题图15 .如下图的电路中，能测灯泡L2中电流的电路是（）ABCD第15题图16 .关于电流表和电压表的使用，以下说法中错误的选项是（）A.使用前都应检查指针是否指零B.假设有两个量程，一般都先用大量程“试触”C.两表都不能将两接线柱直接接到电源的两极上D.接入电路时，都应使电流从正接线柱流入，从负接线柱流出三.实验题（第17题6分，第18题8分，第19题4分，共18分作图要标准）17 .在用电流表研究并联电路中电流关系的实验中，小明测出十路中电流为0.5A,通过灯泡Ll的电流是0.24A。现要测量灯泡L2中的电流，
6、小雷连接了如下图的电路，你认为该电路是否符合要求？如果不符合要求，请在图中进行改正。（用笔画线作连接导线，在需要拆掉的导线上划“X”）18 .现有电源、开关、导线、两只小灯泡、两只电流表，请你设计一个电路，要求：两只灯泡并联，Al测干路中电流，A2测Ll的电流。请在下面虚线方框内画出正确的电路图。第18题图第19题图19 .如下图是电流表测电路中电流的实验，图中电流表测量的是通过（填“甲灯泡”、“乙灯泡”或“干路”）的电流，为了测乙灯泡两端的电压，用笔画线代替导线，将电压表正确的连入电路中。四.计算题（每题各8分，共16分；要求有详细的计算过程）20.在如下图的电路中，电源电压为6V,电流表的
7、示数为0.3A,测得Ll两端电压为2.5V。求：通过Li的电流是多大？（2）图中电压表的示数是多少？0.4Ao求：（1）通过Ll的电流为多大？（2）Lz两端的电压是多大？第21题图五、故障分析题：22.某同学用电流表测量电流时，发现电流表指针向没有刻度的一边偏转，这是因为。另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为。23、某同学在连接以下图中的电路时，接好最后一根导线，小灯泡就亮了，他的错误是;在电路图中，电压表测的是两端电压，假设合上开关电压表示数等于电源电压，那么可能L1或L2。一24、在第21题图中，S闭合的情况下，L1支路断开，那么三个表的示数Al,A2,Vo（选填变大
8、变小、不变），假设此时，将电IjJ流表A2和电压表V互换位置，那么电流表，电压表，电源。（选填u11*iku会损坏或不会损坏）F”而3第十一章探究简单电路测试卷答案一.填空题每空2分，共30分；将答案直接写在横线上，不必写出解题过程）1.火花放电2.220360.13.4.03V0,1V5.126.导线电流表或开关7.量程选小了电流表的正负接线柱接反了8.不正确电流从电压表的负接线柱流入，从正接线柱流出二.选择题（每题3分，共24分；每题给出的四个选项中，只有一个选项是符合题意的，请将该选项的标号填入题后的括号内）9.D10.CILD12.B13.C14.A15.C16.C三.实验题（第17题6分，第18题8分，第19题6分，共20分；作图要标准）19.乙灯泡四.计算题(每题各8分，共16分；要求有详细的计算过程)20.：U=6V,1=0.3A,U=2.5V求：L;(2)I2解：(1)因为电路是串联，所以Il=I=O.3A；(2)U2=U-Ui=6V-2.5V=3.5V答：略21.：U=9V,1=0.6A,I2=0.4A求：11；(2)U2解:(1)I1=I-I2=0.6A-0.4A=0.2A(2)因为有U=Ul=U2，U=9V,所以U=9V答：略
