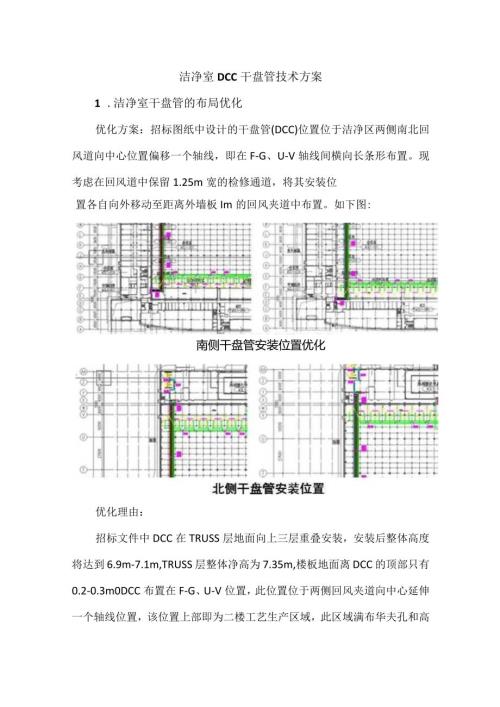

1、洁净室DCC干盘管技术方案1 .洁净室干盘管的布局优化优化方案：招标图纸中设计的干盘管(DCC)位置位于洁净区两侧南北回风道向中心位置偏移一个轴线，即在F-G、U-V轴线间横向长条形布置。现考虑在回风道中保留1.25m宽的检修通道，将其安装位置各自向外移动至距离外墙板Im的回风夹道中布置。如下图:南侧干盘管安装位置优化优化理由：招标文件中DCC在TRUSS层地面向上三层重叠安装，安装后整体高度将达到6.9m-7.1m,TRUSS层整体净高为7.35m,楼板地面离DCC的顶部只有0.2-0.3m0DCC布置在F-G、U-V位置，此位置位于两侧回风夹道向中心延伸一个轴线位置，该位置上部即为二楼工艺
2、生产区域，此区域满布华夫孔和高架地板用于回风。如布置在此区域，会对这两个轴线内的洁净室内的气流方向和回风量产生影响，如下图蓝色花边线位置。同时DCC上部需要与华夫孔底部进行固定，此项工作存在大量的产尘作业，不利于洁净室的形成和洁净度的保持。根据现场实际情况，可考虑将DCC安装位置向外侧回风道偏移至离外墙板1.25m处，这样既可以保证以后的设备检修，也保证了华夫孔对应区域里的气流方向，且位于回风夹道中，可直接与回风道中建筑钢构横梁进行卡扣或者弹簧压板连接，这样也避免了安装时大面积的产尘作业。2 .干盘管冷负荷及干盘管水平衡技术方案：干盘管冷负荷核算ARRAY全场共设0.35msFFU(1.2m*
3、1.2m)共10506台,0.45msFFU(1.2m*1.2m)5754台,DCC干盘管552台。合计总风量1.=1.2m*1.2m*0.35ms*10506+1.2m*1.2m*0.45*5754=9023.6mys;干盘管进出风温差四二23.2-21.2=2团；250下空气密度p=1.29kgm3;25团下空气定压比热容=1.04KJkg*k;DCC须提供给气流的理论冷量Q=0t*L*p=24212.1OKW;每台DCC应提供的理论冷量Ql=24212.10552=43.8kw;考虑到现场的水力不平衡及其他因数，设裕量值为1.15,即每台DCC应提供的冷量Qj=Ql*1.15=50.44
4、KWo设计文件中每台干盘管的冷量为53.3KWQj;符合实际需求。水力平衡技术方案：按照工艺要求，二层洁净区内要求温度控制在23B20,湿度50%5%,由于二楼主生产区域内有多个独立隔断的工艺生产区，整体要求到达这样的温湿度就必须保证两侧各长达28Om的回风道中温湿度的均衡性。这就需要保证该区域的每片DCC提供给回风的冷量近乎相同。要达到这样的效果，就必须保证各片盘管之间的水力不平衡性10%即管路1与管路2全程阻力损失差团PP11O%每条管路的全程阻力损失二沿程阻力损失+局部阻力损失以编号M3-L1-DRH-DDD-001为例。此组一共含有18片DCC,分别编号未01-18,现以01#和18#
5、DCC为例进行水力平衡计算分析。根据以上图纸情况，我们可以发现管道系统属于异程系统：实际情况若01#和18#全程采用相同管径则01#DCC管道为本组最不利环路，管线全长50m,18#DCC管路最短，管线全长约16m,阻力相对最大，具体计算如下：管道的沿程损失：0Pl=L(dj)(pV22)式中：团P1计算管段的沿程水头损失(Pa)；1.计算管段长度(m)；入一管段的摩擦阻力系数；dj水管计算内径(m)；P-流体的密度(Kgm2);V流体在管内的流速(ms)。局部阻力损失：0P2=式中管段的局部阻力系数之和；每条管路上考虑四个三通，四个90。弯头，计算得EP2=35*(0.922(2*10)=1
6、5pa各个管段的总压力损失P应等于沿程压力损失与局部压力损失之和。即：1#DCC管道全程压损Pl=0Pl+l3P2=4925.5pa;同理18#DCC管道全程压损P18=EPl+SP2=3841.5pa;水力不平衡率=(Pl-P18)Pl*100%=22%10%;对于此设计进行系统优化，改为同程式系统，图纸如下:从上图的同程式系统可以看出，每台干盘管的管路系统，从起始端到末端管道其供、回水干管所经过路径的距离基本相等，即消耗的沿程阻力基本相同，并且每台干管上所配置的各类阀门一致，即局部阻力损失基本相同，水力基本平衡，不会出现过热或过冷现象，是较为理想的布置方式。3 .干盘管的安装方案本项目现场干盘管外形尺寸为4.5m*2.1m,采用三层重叠安装的方式，重叠安装后整体高度近7m,为保证盘管安装强度，考虑用型钢焊接一个框架。安装方式：DDCC承重钢框架用L型钢板通过膨胀螺丝与地面连接。2）DCC与回风道建筑钢梁通过压片加U型夹连接，实现无焊接,不产烟。3）每排DcC均承力与钢框架横梁，相互之间不承受力。4）安装完成后为保证洁净室的气密性，用镀锌钢板将相应区域进行封堵并用密封胶进行密封。DCC安装框架图D8座楼在中间横向型钢上DCC与回风道钢梁采用压片连接DCC安装型钢框架与地面连接DCC整体安装效果
