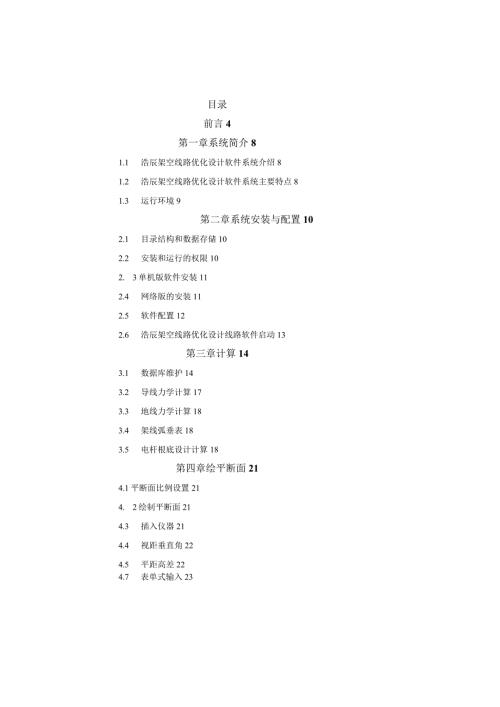

    1、目录前言4第一章系统简介81.1 浩辰架空线路优化设计软件系统介绍81.2 浩辰架空线路优化设计软件系统主要特点81.3 运行环境9第二章系统安装与配置102.1 目录结构和数据存储102.2 安装和运行的权限102. 3单机版软件安装112.4 网络版的安装112.5 软件配置122.6 浩辰架空线路优化设计线路软件启动13第三章计算143.1 数据库维护143.2 导线力学计算173.3 地线力学计算183.4 架线弧垂表183.5 电杆根底设计计算18第四章绘平断面214.1平断面比例设置214. 2绘制平断面214.3 插入仪器214.4 视距垂直角224.5 平距高差224.7 表单

    2、式输入234.8 仪器数据处理(坐标格式)254.9 浩辰GPS点号的编码规那么254.10连接断面线284.11修改平断面比例29第五章杆塔定位305.1 定位裕度设置305.2 工程信息设置305.3 工程杆塔设置325.4 指定对地距离325.5 指定特殊校验335.6 布置杆塔335.7 排位结果校验355.8 杆塔明细表365.9 材料统计36第六章平断面处理386.1 平断面生成走径图386.2 绘制标尺386.3 编辑标尺386.4 平面符号插入396.5 标注416.6 绘悬链线416.7 删除对象426.8 划分图符43第七章走径图467.2 线路绘制467.3 设置设备状态

    3、487.4 设备赋值497.5 设备标注527.6 GPS定位杆塔537.7 自动连接杆塔547.8 杆塔明细表547.9 接口文件输出557.10 10标准图集557.11 11材料统计567.12 12杆型简图一览57第八章辅助597.13 1设备信息597.14 2图框598.3 图层设置598.4 增强移动608.5 增强复制608.6 仪器数据生成平面点618.7 图层工具618.8 实体详细信息628.9 查询统计628.10 10快捷命令638.11 11注册638.12 12关于63前言浩辰公司成立于一九九二年,开展到如今成为国内水暖电工程CAD领域最成功的软件设计公司。公司于

    4、二零零一年完成了第一次融资,实现了公司规模和实力的飞跃,形成了雄厚的技术实力和规模化的开发管理。公司拥有一支优秀的软件开发队伍,并设有新技术研究组专门从事国内外相关新技术的吸收和创新,以此保持技术的绝对领先。软件开发上实行规模化、分工化和计算机文档化的科学管理,摆脱了当前CAD软件公司小作坊式的开发模式,确保了软件在技术和性能上的长期领先。公司的主要产品Inter系列工程CAD软件,包括IDq电气设计软件、IGP给排水设计软件、INt暖通设计软件、HL架空线路软件,凝聚了浩辰人近二十年的技术结晶,代表了国内工程CAD软件的最高水平,当之无愧地成为各设计单位的首选产品。公司目前拥有软件用户两千余

    5、家,遍布全国各地,涉及建筑、化工、建材、邮电、石油、煤炭、冶金、电力、机电等行业的设计施工单位,在国内工程CAD领域享有极高的知名度。公司视用户为上帝,用户购置的不仅仅是公司的技术产品,更重要的是公司长期的技术效劳,在用户和公司之间建立起长期合作的工作伙伴关系。让我们与各行各业的设计专家、各位客户朋友携手,为推动我国工程CAD的应用水平而不懈努力!浩辰架空线路优化设计软件是我公司总结多年从事线路及弧垂计算软件的开发经验,结合当前国内同类软件的各自优点,收集大量设计单位对线路软件的功能要求,历经十二年的精心研制,向广阔设计人员推出的全新智能化线路设计软件。在专业功能上,表达了严谨的工程软件设计特

    6、征、功能系统性和操作灵活性的最完美的结合,最大限度地贴近工程设计;在计算机技术上,采用了AUtOCAD的ObjeCtARX.VisualC+和SQL数据库、三维实体运算等先进的编程技术,这些技术的应用不是对线路软件传统功能的简单移植和再现,而是最大程度更深层次地挖掘新技术的潜力,充分延展线路软件的应用功能,使用户在实际使用中真正体会到新技术的存在。浩辰架空线路优化设计紧盯软件开展趋势,软件操作灵活,数据库开放,可适合不同地区的20KV以下配网线路设计,而且特别根据云南V3标准:杆塔数据、标注形式、材料表格式、杆塔明细表格式与云南标准相符,无须修改,直接成图;并与云南万联预算软件联姻,可以大幅度

    7、提升设计质量,缩短设计周期,万联预算软件直接提取浩辰线路设计信息,只需输入简单几个参数,便可以得到预算书,己当之无愧地成为国内技压群芳的线路软件,它的推出标志着我国线路设计CAD软件的开发水平已翻开崭新的一页,设计预算一体化软件必将对国内整个电力设计行业的计算机应用必将产生深远的影响。本书详细介绍了软件中的各种命令和使用方法,可以帮助用户更好地使用软件。用户可以免费征订浩辰之声季刊,定期了解软件最新进展和最新软件技术。另外,我公司在网上设立了专业论坛,便于用户进行有关操作和专业问题的交流,网址为.本书共分八章,分别介绍了软件开展情况、软件配置和安装及专业设计功能。章节如下:第一章ITL系统简介

    8、软件功能、软件特点第二章系统安装和配置安装、配置与启动的操作步骤及考前须知第三章计算数据库维护、导线、地线力学计算及表格第四章绘断面图软件绘断面图、全站仪数据自动生成断面第五章塔杆定位工程信息设置、塔杆绘制、排杆、材料表第六章平断面处理编辑、标注、删除工程图及符号插入第七章走径图线路走径图绘制、赋值、标注和材料表生第八章通用辅助选择集、文字及块处理等功能介绍特别声明浩辰架空线路优化设计软件已经在中国计算机软件登记办公室注册,版权归苏州浩辰软件股份所有,受国家法律保护,任何个人和单位不得对其进行解密、仿冒及未经授权使用,否那么将导致民事和刑事的法律处分。苏州浩辰软件股份2012年1月第一章系统简

    9、介1.1 浩辰架空线路优化设计软件系统介绍在秉承的浩辰软件“打造专业精品软件”的设计理念下,历时十二年的深入调研与专业研发,推出全新改版的浩辰架空线路优化设计。此次是对原有“浩辰IOkV输电线路工程设计软件TSlw和“浩辰输电线路应力弧垂计算软件ICatV2.0”的彻底颠覆与全面超越。该版本融入了精确的导线、地线力学计算及力学表格,准确快捷的塔杆绘制,利用浩辰架空线路优化设计自动完成力学计算、架线弧垂表、电杆根底设计计算、绘平断面、走径图、塔杆定位、输出预算软件接口文件等设计工作。曾经困扰您的设计和预算工作将像呼吸一样自然完成。经过多年的努力,ITL的软件技术不断提高,从AUtOCADRlo/

    10、14版到AUtOCADR2009版,从AutoLisp到ObjeCtArX编程技术,浩辰架空线路优化设计无时无刻不站在CAD软件技术的前沿;同时,软件的1+1效劳体系,为软件的广泛应用提供了充分的保证。浩辰架空线路优化设计功能覆盖常规线路工程设计的全部计算和绘图内容,包括开放性的数据库维护;与GPS和预算软件的接口;导线、地线力学计算及力学表格;绘制、生成平断面图;塔杆定位及绘制;排位结果校验、指定对地距离校验、指定特殊校验;绘走径图、自动生成材料表和杆塔明细表;平断面处理等。软件同时还提供了功能完备的大量辅助功能,包括图框、图层、属性、统计查询(统计查询整段线路长度等、拉线数、接地数、根底个

    11、数、户表个数等)、增强编辑等相关功能。1.2 浩辰架空线路优化设计软件系统主要特点本地化一一浩辰架空线路优化设计软件(简称ITD是用户自己的软件,全面细腻的设计风格是ITL一直以来不懈追求的目标,ITL架空线路优化设计软件在坚持实用朴实的理念的同时,每个功能都尽显现代设计思想一一科技以人为本,充分考虑用户和各地区的使用习惯,并与之相适应。快、简单一一ITL非常注重和母体软件(AUtOCAD)的兼容性,操作简单,没有计算机根底的人可以在短时间内学会,只需输入几个参数,应力弧垂表、根底计算等专业计算自动输出结果,走径图可以直接绘制也可以由纵断面自动生成,也可以由GPS数据定位杆塔生成,材料表和杆塔

    12、明细表自动生成,预算数据接口文件自动生成;当然预算书也能很快得到。系统化一一FrL是专业的架空线路设计软件,不仅可以与流行预算软件的接口并完成通常的设计绘图,而且可以将全站仪数据、GPS数据、本地杆塔数据库等专业信息有机地结合在一起,完成诸如自动导入全站仪或GPS数据生成平断面图、走径图、自动排位结果校验、自动生成计算书及塔杆明细表等复杂的功能,极大地提高了设计效率。1.3运行环境浩辰架空线路优化设计要求计算机配置为PIIl1.0G以上的CPU,配有256MRAM以上内存,硬盘空间至少300M以上供软件安装和文件交换空间,配有800x600以上的图形卡和彩色显示器,建议采用1024x768分辨

    13、率。浩辰架空线路优化设计运行的操作系统可为WindOWS2000、WindowsXp.win7(32位和64位),支持的绘图平台包括,包括R2002R2009,软件支持AUtOCAD2002-2010,浩辰CAD平台,建议用户采用windowsXP和AutoCAD2006或2007、2008、2010CAD平台;浩辰架空线路优化设计的软件加密锁有USB锁(分单机版和网络版)和注册码加密两种,用户可以根据需要选择符合自己的加密方式。第二章系统安装与配置2.1目录结构和数据存储用户安装完成后应检查一下是否有以下目录。浩辰架空线路优化设计安装后目录结构如下:注意:1.在用户工作目录中保存了用户文件和

    14、设置临时文件,假设改变工作目录时,请将原目录下的ITL内容复制到新目录,以保存原来的设置信息。2.数据备份:客户可以将软件安装目录下system目录下的XICadmdb数据库进行备份,在数据被破坏的情况下,或重新安装软件的情况下恢复以前的数据,只要用户将相应的目录覆盖原文件即可;或者将此文件拷贝到其他安装浩辰线路软件的计算机相应的目录下,统一本单位的数据库;2.2 安装和运行的权限用户登录到Windows,可以用不同的用户名,用户名属于一个组,(如AdminiStrator组、USerS组等)每个组有不同权限,如图;在Windows平台上安装软件,Windows会给每个用户生成一个配置文件,所

    15、以用户以某个用户名登录安装软件,运行时也要以该组登录运行该软件(包括AuotCAD.Word等软件),否那么会提示找不到配置文件等错误。ITL的安装和运行可以使用任何权限的用户名;需要注意的是,如果用户没有Administrator权限,那么软件不能运行卸载程序,而且,ADO也不能安装。关于ADO详见下节描述。2.3 单机版软件安装安装浩辰架空线路优化设计软件前,应先安装AutoCAD,详细过程请参阅AUtoCAD软件的有关说明,此处略。ITL线路软件在安装时会自动搜索用户机器上所安装的AutoCAD的版本,并自动安装相应AutoCAD版本下的线路软件:(1)运行SetUP.Exe,进入安装向

    16、导;如果计算机中已经安装过同一个版本的软件,安装时会提示用户卸载原来软件,如图:(2)安装程序设定用户的工作目录和软件的安装位置,用户可通过“浏览”改变默认设置。(3)选择快捷方式和“开始”菜单中程序的名称。(4)软件拷贝文件和解压缩,完成ITL软件的安装。2.4 网络版的安装浩辰架空线路优化设计在windows(NT、XP)网络系统下的安装分为两个局部,首先在效劳器上安装加密锁监控和驱动程序,然后在用户端安装客户端程序。(一)效劳器端的安装在效劳器上安装软件锁驱动程序。方法是执行光盘中P型网络锁工具网络锁驱动及工具安装目录下的SetUP.Exe,网络锁驱动程序安装自动完成,重新启动机器即可。

    17、翻开监视窗口,可以观察软件的用户数和当前软件锁的状态,其中TimedOut指超时被收回的用户数,即如果一个用户半小时以上没有使用软件,此授权即被收回。驱动程序安装完成后,以后只要效劳器启动时,自动加载网络锁驱动程序,用户端即可正常运行ITL网络版软件。浩辰公司的网络锁可以在同一个网络上加载多个网络锁,并支持跨网段和虚拟网络。(二)客户端的安装客户端的安装和单机版安装的步骤一样,只是在安装类型的选项中选择“网络版”,安装完毕后即可运行。如果客户端不能正常运行,应检查网络是否接通,或者运行客户端优化程序。在P型网络锁工具客户端工具,其中,P型网络锁优化工具.exe一运行如右图,用户可以点击测试按钮

    18、软件显示通讯时间,用户可以选择一个运行快的通讯协议,还可以点击指定效劳器IP地址(也可输入效劳器名称),也可以加快访问速度。指定效劳器名称或IP地址.exe一一用户可输入效劳器地址。注:在安装软件之前把360杀毒软件关闭,以免其阻止软件安装文件,导致软件安装后不能正常使用。2.5软件配置浩辰架空线路优化设计软件正常安装以后,系统配置(在AUtOCAD中的配置)应自动配置完成,如下列图,其中默认配置(Current)应是TnterTLO;如果安装其他应用程序,可能修改了ProfiIe,使得ITL不能运行软件功能,此时应修改默认配置。浩辰架空线路优化设计的正确配置内容如下列图中显示,如果软件系统

    19、的默认配置被改动,用户可以核对。(浩辰架空线路优化设计的标准配置)注意:1.软件配置涉及到本软件的根本资源,如果不是高级用户,不要轻易改动。2.如果用户的R200X需要重新安装而又不想重新安装浩辰架空线路优化设计,建议用户使用R200X原来的目录,安装完R200X后,如果程序无法加载请按上述配置方法配置ProFiIe02. 6浩辰架空线路优化设计线路软件启动软件启动可以通过以下方式之一:一、双击桌面上的快捷方式图标启动。二、选择“开始”菜单的“程序一浩辰CAD架空线路软件一浩辰CAD架空线路软件注意:1.如果启动后,显示说明系统中的OffiCe没有装全,需要安装OffiCePromiUe,客户

    20、可以取消此安装,不会影响程序运行。2.如果客户安装其他应用软件,配置可能发生变化,如上节所述,或者用户的文件替换了浩辰架空线路优化设计的系统文件,也可能影响软件的正常运行。第三章计算3.1数据库维护菜单:计算一数据库维护功能:架空线路设计数据维护,为线路、杆塔等选型提供数据库。执行此命令,出现如下列图所示对话框:软件为用户提供十种类型的数据库信息查询,同时数据库信息为开放性数据库,用户可添加、修改、删除数据。点击K导线数据可查看导线型号、截面积、直径、破坏张力、单位重量、弹性及温度系数等数据信息,并可直接修改某型号导线的截面积、直径、破坏张力、单位重量、弹性及温度系数等数据信息;同时可以直接在

    21、下面红色点处新增数据库里没有的导线型号及相应数据,或者复制也有导线型号,在要粘贴处点击粘贴按钮粘贴在下方红色处,再根据实际数据进行修改,点击下方的保存按钮保存录入或者修改的数据即可即可录入新导线型号。点击K地线数据可查看地线型号、截面积、直径、破坏张力、单位重量、弹性及温度系数等数据信息,并可直接录入数据修改某一型号地线的所有数据,同时可以直接在下面红色点处新增数据库里没有的地线型号及相应数据,或者复制也有地线型号,在要粘贴处点击粘贴按钮粘贴在下方红色处,再根据实际数据进行修改,点击下方的保存按钮保存录入或者修改的数据即可即可录入新地线型号。点击K气象数据W可查看各气象区相应气象条件下的气温、

    22、风速、覆冰等数据信息,同时可以直接修改某一气象条件下的气温、风速、覆冰等数据信息,修改后点击右下角的保存按钮保存数据即可。并在最后提供“自用”气象区参数设置,方便用户自定义自己的各气象条件下的气温、风速、覆冰等数据。点击R根底数据可查看根底的目录名称、埋深、根底底宽、根底底长、钢材、根底混泥土等数据信息,并可根据实际情况在左边下方红色处录入新的根底目录名称,或者复制也有根底目录,在要粘贴处点击右键可选择带材料粘贴在下方红色处,再根据实际数据进行修改,点击左方的保存按钮保存新录入或者复制修改的根底目录数据,同时在右边框录入或者修改相应根底的材料,点击右下角的保存按钮保存录入或者修改的材料数据即可

    23、录入新根底数据目录。点击K接地参数?可查看接地的目录名称、埋深、根底底宽、根底底长、钢材、根底混泥土等数据信息,并可根据实际情况在左边下方红色处录入新的接地目录名称,或者更制也有接地目录,在要粘贴处点击右键可选择带材料粘贴在下方红色处,再根据实际数据进行修改,点击左方的保存按钮保存新录入的或者复制修改的接地目录数据,同时在右边框录入或者修改相应接地目录的材料,点击右下角的保存按钮保存录入或者修改材料数据即可录入新接地参数目录。点击R拉线参数可查看拉线的目录名称、埋深、根底底宽、根底底长、钢材、根底混泥土等数据信息,并可根据实际情况在左边下方红色处录入新的拉线目录名称,或者复制也有拉线目录,在要

    24、粘贴处点击右键可选择带材料粘贴在下方红色处,再根据实际数据进行修改,点击左方的保存按钮保存新录入的或者第制修改的拉线目录数据,同时在右边框录入或者修改相应拉线目录的材料,点击右下角的保存按钮保存录或者修改入材料数据即可录入新拉线参数目录。点击R金具参数?可查看金具的目录名称、埋深、根底底宽、根底底长、钢材、根底混泥土等数据信息,并可根据实际情况在左边下方红色处录入新的金具目录名称,或者复制也有金具目录,在要粘贴处点击右键可选择带材料粘贴在下方红色处,再根据实际数据进行修改,点击左方的保存按钮保存新录入的或者复制修改的金具目录数据,同时在右边框录入或者修改相应金具目录的材料,点击右下角的保存按钮

    25、保存录入或者修改材料数据即可录入新金具参数目录。点击R杆塔数据可查看杆塔的型号、塔名、类型、电压等级、杆塔形势、杆塔直径、塔高、导线挂线高、地线挂线高、水平档距、垂直档距、埋深、呼称高、单重、根底混泥土、保护帽混泥土、根底底宽、根底底长等数据信息,并可直接修改杆塔的杆塔直径、塔高、导线挂线高、地线挂线高等数据,根据实际需要在右边框里添加或者删除某一型号杆塔的材料;同时可根据实际情况在左边下方红色处录入新的杆塔型号,或者复制也有杆塔型号,在要粘贴处点击右键可选择带材料粘贴在下方红色处,再根据实际数据进行修改,点击左方的保存按钮保存新录入的或者复制修改的杆塔型号数据,同时在右边框录入或者修改相应杆

    26、塔型号的材料,点击右下角的保存按钮保存录入或者修改的材料数据即可录入新杆塔型号。点击R变台数据可查看变台的型号、塔名、类型、电压等级、杆塔形势、杆塔直径、塔高、导线挂线高、地线挂线高、水平档距、垂直档距、埋深、呼称高、单重、根底混泥土、保护帽混泥土、根底底宽、根底底长等数据信息,并可直接修改变台的杆塔直径、塔高、导线挂线高、地线挂线高等数据,根据实际需要在右边框里添加或者删除某一型号变台的材料;同时可根据实际情况在左边下方红色处录入新的变台型号,或者笈制也有变台型号,在要粘贴处点击右键可选择带材料粘贴在下方红色处,再根据实际数据进行修改,点击左方的保存按钮保存新录入的或者匏制修改的变台型号数据

    27、同时在右边框录入或者修改相应变台型号的材料,点击右下角的保存按钮保存录入或者修改材料数据即可录入新变台型号。点击K户表数据可查看户表的型号、塔名、类型、电压等级、杆塔形势、杆塔直径、塔高、导线挂线高、地线挂线高、水平档距、垂直档距、埋深、呼称高、单重、根底混泥土、保护帽混泥土、根底底宽、根底底长等数据信息,并可直接修改户表的杆塔直径、塔高、导线挂线高、地线挂线高等数据,根据实际需要在右边框里添加或者删除某一型号变台的材料;同时可根据实际情况在左边下方红色处录入新的户表型号,或者复:制也有户表型号,在要粘贴处点击右键可选择带材料粘贴在下方红色处,再根据实际数据进行修改,点击左方的保存按钮保存新

    28、录入的或者复制修改的户表型号数据,同时在右边框录入或者修改相应户表型号的材料,点击右下角的保存按钮保存录入或者修改材料数据即可录入新户表型号。点击K电缆数据可查看电缆的型号名称、芯数、标称截面、单位重量、电缆套管等数据信息,并可直接双击修改某型号电缆的相关数据信息;同时可以直接在下面红色点处新增数据库里没有的电缆型号及相应数据,或者复制也有电缆型号,在红色粘贴处点击下方的粘贴按钮,再根据实际数据进行修改,点击下方的保存按钮保存录入或者修改的数据即可即可录入新电缆型号。备注:1、数据库里有些现存的内容由于要和预算软件进行接口,是不能改动的,比方”目录编码、编码”等;2、用户可以在数据库里自行添加

    29、录入数据,比方杆塔数据,在数据库记录的最后一行添加后点击保存即可,要注意的是一定要点“保存”否那么输入的信息软件不会记录;3、点击材料维护可以翻开材料维护框,可以在此框内添加新的材料,或者通过点击删除按钮删除材料维护框里也有的材料工程。3. 2导线力学计算菜单:计算一导线力学计算功能:根据所录条件计算导线比载、应力及弧垂。执行此命令,出现如下列图所示对话框:分别选择导线型号和气象区,输入导线平均运行张力占破坏运行张力百分比、设计平安系数、定位K值选择范围、张力弧垂计算范围等信息,可选择输出TXT格式应弧表、EXCEL格式应弧表、EXCEL安装曲线、CAD应力表格和CAD应力曲线;点击输出便可生

    30、成计算结果。计算结果详细列出导线数据、气象区数据等计算条件,自动计算出导线导线比载、应力及弧垂等结果数据。(导线应力曲线图)说明:对话框中的计算参数,软件默认自动保存上次输入数据。下次计算时防止不变参数的重复输入。3.3 地线力学计算菜单:计算一地线力学计算功能:根据条件计算地线比载、应力及弧垂。执行此命令,出现如下列图所示对话框:分别选择地线型号和气象区,输入地线平均运行张力占破坏运行张力百分比、设计平安系数、定位K值选择范围、张力弧垂计算范围等信息,可选择输出TXT格式应弧表、EXCEL格式应弧表、EXCEL安装曲线、CAD应力表格和CAD应力曲线;点击输出便可生成计算结果。计算结果详细列

    31、出导线数据、气象区数据等计算条件,自动计算出导线比载、应力及弧垂等结果数据。(地线应力曲线图)说明:对话框中的计算参数,软件默认自动保存上次输入数据。下次计算时防止不变参数的重复输入。3.4 架线弧垂表菜单:计算一架线弧垂表功能:根据设定条件计算架线弧垂,并生成弧垂计算表。执行此命令,出现如下列图所示对话框:分别选择地线型号和气象区,输入地线平均运行张力占破坏运行张力百分比、设计平安系数、定位K值选择范围、张力弧垂计算范围等信息,点击插入便可生成CAD计算表格,详细列出架线应力弧垂表。(架线应力弧垂表)4. 5电杆根底设计计算菜单:计算一电杆根底设计计算功能:根据根本信息设定条件计算拉线盘、卡

    32、盘、底盘的稳定验算和强度验算,并生成电杆根底设计计算文档。执行此命令,出现如下列图所示对话框:第四章绘平断面绘平断面图是线路设计工程图中重要的组成局部,平断面图不仅能够反映出实际测量地势的凹凸起伏情况,铁路、公路、河流等交汇信息,更有各地形点精确的位置高度坐标等信息。是线路设计中最重要的图纸之一。平断面图主要包括直线桩、转角桩、地形点、公路跨越、铁路跨越、线路跨越等线路设计图形及与其相对应的里程、高程、角度等数据信息。软件提供手工绘制平断面图和导入GPS数据或全站仪数据自动生成平断面图的多种绘制方式。4.3 平断面比例设置菜单:绘平断面一平断面比例设置功能:设置平断面的横轴比例和纵轴比例执行此

    33、命令,出现如右图所示对话框,根据断面图数据设置好横轴比例和纵轴比例,点击确定按钮,绘制出的断面图能在窗口里合理显示。4.4 绘制平断面菜单:绘平断面一绘制平断面功能:提供绘制平断面标准的样式表格图执行此命令,出现如右图所示对话框:设定线路长度、起点里程、起始点高程、终止点高程等参数,根据命令窗口里的提示选择一平断面图插入点可直接在平面中绘制平断面标准样式表格图。4.5 插入仪器菜单:绘平断面-插入仪器功能:在图面绘制测量仪器执行此功能,直接在图中插入绘制测量仪器,该仪器的出入位置定为起点里程,起点图程。特别说明:软件提供“视距垂直角”、“平距高差”、“平距高程”三种数据定位方式,操作方式类似,

    34、只是所采用的定位标准数据不同。如下列图所示:(注:直线桩绘制时,勾选“杆塔位”那么绘制直线桩同时绘制塔基;不勾选那么绘制的直线桩点不带塔基。)平距高差在下文中以平距高差为例作详细介绍:4.4视距垂直角菜 单:绘平断面一视距垂直角功能:以视据、垂直角数据为定位依据绘制平断面地形标志详细绘制方式参见4. 44. 5平距高差直线桩 转角桩 地形点 公路跨越 游览距越 线路跨越 房屋跨越 水库跨越 河流跨越 沟策菜单:绘平断面一平距高差功能:以平距、高差数据为定位依据绘制平断面地形标志执行此命令,出现如右图所示对话框:软件提供绘制丰富的平断面地形标志绘制命令,包括直线桩、转角桩、地形点、公路、铁路、线

    35、路、房屋、水库、河流、沟、坎。以绘制公路跨越为例:点击K公路跨越命令,出现如右图所示对话框:点击仪器可在图中插入仪器或重新定位;选择“前视”“后视”确定公路绘制在仪器插入点前方或者前方(图中表示为左右);输入平距、高差、镜高、间距、交角等信息以确定该条公路与仪器点的位置关系;输入路宽、左路高、右路高能准确表示出公路的实际宽度及高度;参数输入完成后点击绘制,可绘制出公路断面、平面图标,精确定位;并同时自动计算标出公路据仪器点的里程高程。公路、铁路、线路、房屋、水库、河流、沟、坎等标志绘制方式和输入参数与公路相同,直线桩、转角桩和地形点的绘制方式相同,参数中无需输入图形宽度及左右高度。手工绘制完成

    36、的各地形标志的平断面图如下列图所示:4.6 平距高程菜单:绘平断面一平距高程功能:以平距、高程数据为定位依据绘制平断面地形标志详细绘制方式参见4.45. 7表单式输入菜单:绘平断面一表单式输入功能:以表单形式输入地形点、杆塔等对象的里程、高程或转角等参数,在图中生成平断面执行此命令,出现如下列图所示对话框:点击添加测量数据下的对象或点击添加地形点、添加直线桩、添加转角桩、添加公路跨越、添加铁路跨越、添加线路跨越、添加河流跨越、添加水库跨越、添加房屋跨越、添加沟跨越、添加坎跨越等标志类型按钮,该标志信息自动添加到表单中;点击某一标识类型,在下方数据编辑处输入数据或者更改也有数据,点击更新按钮,录

    37、入或者更改的数据即可更新至上面的对应标识类型表单中。点击“1I”按钮进行单行上下移动操作;点击编辑/删除选中行或点击“网”按钮可将选择行删除;点击编辑/起点里程、高程设置或点击按钮“区”,出现如右图所示对话框:输入起点里程、高程后,表单中所有标志点的里程、高程会根据起点的改变,自动重新计算里程高程。点击绘平断面图/绘新平断面图可根据表格数据在图中生成平断面图;点击绘平断面图/续接平断面图可在图中已绘制的平断面图后继续绘制,连续绘制平断面。为保证连接无误,绘制前须执行起点里程、高程设置命令,使续接平断面起点与已绘制平断面的终点完整连接。点击地形数据反向布置所有数据可自动进行反向排列,根据需要可反

    38、向布置。点击绝对里程/相对里程可对表单中的表头进行“绝对里程”和“相对里程”的切换(绝对里程即每根杆塔到第一根杆塔之间的里程;相对里程即每根杆塔与其前一根杆塔之间的里程)。点击文件/新建工程可以新建一个工程。点击文件/翻开工程可以翻开一个工程。点击文件/保存工程可以保存一个工程。点击文件/新建Excel数据文件或者点击按钮“0”,软件会自动翻开“表单数据导入1Excel电子表格,输入度分秒时度分秒之间用小数点1.)隔开,可以输入负数,在数据前直接加负号(一)即可,录入相应数据保存,保存的数据可以导入表单生成断面图。(注:目前只支持。ffice2003及以下)点击文件/从EXCel导入数据或者点

    39、击按钮“Ex,软件自动翻开导入对话框,选择要导入的表格,点击翻开即可以导入录入好的EXCel电子表格数据,点击绘平断面图/绘新平断面图可根据导入的表格数据在图中生成平断面图。5.6 仪器数据处理(坐标格式)菜单:绘平断面一仪器数据处理(坐标格式)功能:自动导入全站仪数据或GPS数据,生成平断面图此功能包含以下三步骤:5.6.1 数据处理设置:5.7 浩辰GPS点号的编码规那么5.8 名的命名规那么转角的命名长度必须小于5个长度,而直线桩和其它碎步点的命名那么必须大于或等于5个长度,例如碎步点的命名位Jl-IOlfJl-102gl,jl-1031,直线桩为Jl-Zl(小写),其中Jl为转角名可任

    40、意更换为其它转角名,如j2,j3.,直线桩必须以字母Z命名O(2)房子的命名规那么在点名的末尾要添加字母f(小写),房子的第一房角点以fl结尾,第二个房角点以f2,第三个以f3结尾.画房子有两种方法一个是2点法,这个常用方法,另一个是3点法.2点法就是在第一个房角点点名后加上房子的宽度,如jl-101fl8,jl-101f2,就表示一个8m宽的房子,jl-102fll2,jl-102f2,就表示一个12m宽的房子3点房就是在房角点后面分别加上fl,f2,f3即可,如,jl-103fl,jl-103f2,jlT03f3,就表示一个3点房。jl-103fljl-103f2jl-101fl8jl-1

    41、01f2Jl-103f3跨越的命名方法在名字的结尾要添加字母V(小写),然后在V后面加上电压等级代码后面在加上跨越的高度即可,如,jl-104,jl-104v388,就表示高度为8m的380V跨越.其中jlT04为跨越的方向,jlT04v388为跨越的断面点,38为电压等级代码,8为高度。电压等级与电压代码的对应关系:电压等级电压代码380kv38220kv20IlOkv11220kv22500kv50IOkv10通讯线12沟,河的命名方法测沟有2种方法,第一种是三点沟,即沟前后断面点,在加上后断点的方向点,点名后以g(小写)来标识,前断面点加1,如jl-105,jlT05g,jl-105gl

    42、其中jl-105为方向点,第二种方法是给出沟的宽度,即在后断面点名的后面的加上沟的宽度,如jl-106,jl-106g3,其中jl-106为方向点表示宽度为3m的沟(5)路的命名测路有三种方法:第一种方法是测三点,和沟一样,即测路的前后断面方向点,只-10711为前断面点。第二种方法是两点路,和沟一样,同样是给出路的宽度,所不同的是以字母1来替换g罢了,如只-108,jl-10812,表示一个2m宽的路jl-108为路的后断面的方向点,jl-10818为后断面点。第三种方法用来测单线路的,规那么是在断面点后面加上字母i(小写)就可以了,例如jlT09,jlT09L其中为方向点,jl-109为

    43、方向点,jlT091为路的断面点。塘的命名规那么以字母t(小写)结尾,塘的第一点为tl,第二点为t2,jl-110tl,jl-110t2tjl-110t3测塘时只要按顺序测就可以了,方向无所谓。坟的命名规那么坟只要在点名后加上m就可以了,例如:jlTllm(8)断面连线程序提供了2种断面连线一种是1-1,一种是4-501.1-1表示断面以代码1来连,4-5表示代码4,5来连。2.处理出来的Org文件断面在转角桩和直线桩出没有连接,要认为进行连接,塘的断面也要人为断开。对于点名的命名同以物体的序号要是一样的,即点名中一“后面的三位数字要一样,测断面时依次累加即可。生成平面点:,1jj_ J_Z_

    44、 ZZ_ 7.Z_ ZZ_ 7.Z_ 7.Z_ ZZ_类别编号I转角桩 直筵机 地形点公路 转角槌 转角桩 转角牡 转角桩 转角梃 转角桩 转角糙 直就神 直线植 直嫩 直线植 直统桩JlZl byq l J2-1J2+1 j4J5 j6JT j8zllZ3直线槌直就桩直线摄 直线桩z5z6 z7直线城 直线桩ZPz9直线桩直线桩gzd2d3凶刷新I退出II国全站收;点击(全站仪)平面点或(CASS)平面点命令,弹出文件选择对话框,选择全站仪测量数据或者GPS测量数据,(注:目前全站仪只支持txt格式,GPS输出格式一定要选择“南方测绘CASS格式”)可直接在图中生成平面标志点O软件同时弹出全

    45、站仪或GPS数据整理对话框,详细列出标志点类别、编号。双击各标志点类别或者编号,均可重新定义或更改平面点类别或编号,同时平面点图标也联动更改类别,如下列图所示:生成平断面:执行生成平断面命令,弹出“表单式输入”对话框,根据全站仪或者GPS导入数据中标志点的类型、编号及平面位置,软件自动计算各标志点里程、高程、转角等信息,同时在表单里可以对导入的数据进行添加、删除、修改等所有操作,保存后点击绘平断面图/绘新平断面图,自动根据导入的全站仪或GPS测量数据绘出平断面图。如下列图所示:(详细操作,可参见4.6)4.10 连接断面线菜单:绘平断面一连接断面线功能:连接平断面坐标点,生成完整的平断面图4.

    46、10.1 手动连接:执行此命令,依次点取各标志点,手动完成平断面连接。4.10.2 自动连接:执行此命令,软件自动完成平断面各标志点的连接。(如下列图所示)4.11 修改平断面比例菜单:绘平断面一改平断面比例功能:修改也绘制好的平断面图的横纵轴比例系数执行此命令,弹出如右图所示对话框:输入横轴比例和纵轴比例,点击确定按钮,框选平断面图点击右键确定,被框选的平断面图对象的横纵轴比例就会依照输入的比例做更改。第五章杆塔定位主要完成工程信息设置,杆塔、线缆选型和杆塔定位、绘制等工作。1.1 定位裕度设置国对地裕度菜单:杆塔定位一定位裕度设置电压等级CkV) io 三 对地距离6对线距离厂ei)iSi) 500.5功能:提供对绘制塔杆定位裕度等要求的根本设置执行此命令,出现如右图所示对话框:添加I 删除I 保存退出I选择线路工程电压等级,设置线路”对地距离”和“对线距离”,如右图,比方IOkV电压等级的对地距离设置为6米,对线距离设置为1米,每50米档距有0.5米的裕度。点击添加可添加设定工程档距、裕度;点击删除可删除档距、裕度的设置;点击保存可保存设
