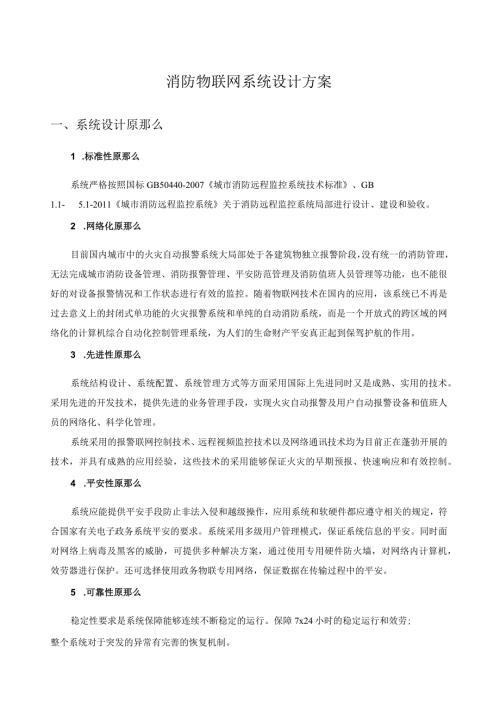

1、消防物联网系统设计方案一、系统设计原那么1 .标准性原那么系统严格按照国标GB50440-2007城市消防远程监控系统技术标准、GB1.1- 5.1-2011城市消防远程监控系统关于消防远程监控系统局部进行设计、建设和验收。2 .网络化原那么目前国内城市中的火灾自动报警系统大局部处于各建筑物独立报警阶段，没有统一的消防管理，无法完成城市消防设备管理、消防报警管理、平安防范管理及消防值班人员管理等功能，也不能很好的对设备报警情况和工作状态进行有效的监控。随着物联网技术在国内的应用，该系统已不再是过去意义上的封闭式单功能的火灾报警系统和单纯的自动消防系统，而是一个开放式的跨区域的网络化的计算机综合
2、自动化控制管理系统，为人们的生命财产平安真正起到保驾护航的作用。3 .先进性原那么系统结构设计、系统配置、系统管理方式等方面采用国际上先进同时又是成熟、实用的技术。采用先进的开发技术，提供先进的业务管理手段，实现火灾自动报警及用户自动报警设备和值班人员的网络化、科学化管理。系统采用的报警联网控制技术、远程视频监控技术以及网络通讯技术均为目前正在蓬勃开展的技术，并具有成熟的应用经验，这些技术的采用能够保证火灾的早期预报、快速响应和有效控制。4 .平安性原那么系统应能提供平安手段防止非法入侵和越级操作，应用系统和软硬件都应遵守相关的规定，符合国家有关电子政务系统平安的要求。系统采用多级用户管理模式
3、保证系统信息的平安。同时面对网络上病毒及黑客的威胁，可提供多种解决方案，通过使用专用硬件防火墙，对网络内计算机，效劳器进行保护。还可选择使用政务物联专用网络，保证数据在传输过程中的平安。5 .可靠性原那么稳定性要求是系统保障能够连续不断稳定的运行。保障7x24小时的稳定运行和效劳;整个系统对于突发的异常有完善的恢复机制。6 .可扩展性原那么系统网络预留各种接口与扩展口，网络容量扩展，满足城市开展的需要；要求系统在模块划分和系统架构上，尽可能的提供模块的组装，平台的更换和迁移，使系统的二次开发上的极为方便。7 .开放性原那么系统设计遵守开放性原那么，能够支持多种硬件设备和网络系统。支持二次开发
4、以满足多种要求。开放性原那么规定系统的各种接口在遵循标准化原那么的根底上，可以连接国内外众多厂家的火灾自动报警控制器；在开发的过程中基于相关的开放标准和协议进行开发，以提高系统的可维护性和扩展性。8 .经济性原那么系统设计将充分考虑市场经济原那么，在产品选用方面，按照可靠适用、适度、适当的原那么进行配置，在保证系统平安可靠的前提下，保证系统具有高的性能价格比，充分保证入网业主和投资方的利益。9 .易用性原那么易用性是对系统的可操作性和可管理性的要求。应用界面简洁、直观，尽量减少菜单的层次和不必要的点击过程，使用户在使用时一目了然，便于快速掌握系统操作方法，特别是要符合工作人员的思维方式和工作
5、习惯，方便非计算机专业人员的使用；应提供联机或脱机等多种帮助手段。二、系统参照标准GB50440-2007城市消防远程监控系统技术标准GB26875-2011城市消防远程监控系统GB16806-2006消防联动控制系统GB50016-2006建筑设计防火标准GB50045-2005高层民用建筑设计防火标准GB50116-1998火灾自动报警系统设计标准GB50348-2004平安防范工程技术标准GB50395-2007视频安防监控系统工程设计标准其他相关的法律、法规、设计标准三、系统特色1、监控内容多样：可灵活选择对消防报警系统、消防水系统、视频监控系统、电气火灾监控系统等实现远程集中监控。2
6、管理内容丰富：具有报警信息管理、故障信息管理、视频联动显示、警情处理、年度月度报表管理、员工值班管理、故障派单管理、工程资产管理等功能。3、多种通讯传输方式：公用网（PSTN）、TCP/IP专用网络或公共网络、虚拟专用网络（VPN）、GPRS移动数据网络等方式进行单独或混合组网。4、快速报警反响（宽带网络、移动数据网络）：系统可在接收信息5秒内显示联网用户的报警信息和消防设施的运行状态信息，并在3秒内将已确认的火警信息自动转发城市119消防指挥中心。5、多种火警确认方式（视频需采用宽带网络）：通过语音对讲、数据信息、远程调用报警现场视频图像等辅助手段对火警信息进行跟踪、区分和确认，确保火警信
7、息的快速可靠确认。6、联网用户的监督管理：对建筑消防设施的故障信息进行及时准确的处理，同时对消防重点单位的消防平安管理状况和消防重点部位进行监控，提高城市建筑消防设施的完好率，提高消防部门的监督执法力度和执法的客观准确性，以科学、公正、准确的数据催促联网单位提高自身的消防平安管理水平。7、系统结构灵活：可以组建多级监控架构，实现省级监控中心地市级监控中心一一区县级监控中心，实现多级网络化管理。8、多种告警表现形式可选：可选声、光、现场语音、短信、Emaik转移、视频联动、控制联动、投大屏幕等告警。9、嵌入式设计：系统充分考虑了监控用户的需求，引进国外的先进设计思想，推出了嵌入式产品，充分考虑监
8、控系统的特点，在供电、应用环境、施工维护等方面，都为工程实施和维护人员考虑周到。同时，由于采用固化软件、专用程序，减少外部因素造成系统运行的不稳定，极大地提高了系统的可靠性。10、黑匣子功能：用户信息传输装置处理模块不但具有自己的CPU,还有自己的数据存贮单元。每一个模块在实施监控任务时，其系统运行参数、监控点配置参数、系统运行历史数据、监控点的统计数据等，都可以在数据存贮单元中保存。黑匣子模块存储各类信息记录不少于3000条，并在掉电情况下不丧失记录信息，方便需要时对关键数据的追查。11、消防地理信息系统采用了全球GIS领域最知名的M叩info（Mapinfoprofessional和MaP
9、X)平台开发。四、系统联网方案说明总体建设方案本工程总体方案建设内容：(I)XX市消防平安远程监控管理系统主控中心的建设；(2)各个城市区消防平安远程监控管理系统分控中心的建设；(3)全市大中型企事业单位、大型公共设施、大型住宅小区和其他需要联网单位用户信息传输装置的安装、调试及联网，实现对联网单位火灾自动报警系统的远程监控和管理。一期建设方案本工程一期方案建设内容：(1) XX市消防平安远程监控管理系统主控中心的建设；(2) XX区、XX区、XX区等5个城市区消防平安远程监控管理系统分控中心的建设；(3) 首批XXX家消防平安重点单位用户信息传输装置的安装、调试及联网，实现本城区分控中心对辖
10、区内联网单位火灾自动报警系统的远程监控和管理以及城市主控中心对各城区分控中心的统一管理。通过本期建设，掌握全市XXX家消防平安重点单位建筑消防设施底数及运行情况；实现对问题突出的单位法人、消防平安责任人进行点对点的信息警示和提示，落实单位主体责任，及时消除火灾隐患。二期建设方案本工程二期方案建设内容：(I)XX市消防平安远程监控管理系统主控中心的补充与完善；(4) 其他未建设消防平安远程监控管理系统分控中心的城市区分控中心的建设；(5) 全市各城区未联网的消防平安重点单位和其他需要联网单位的联网建设。工程全部建设完成后，将实现对本市所有消防平安重点单位和其他已联网单位建筑消防设施消防情况的全面
11、监控，通过科学统筹与规划，将XX市消防平安远程监控管理系统建设逐步推向深入。1.1系统结构说明系统架构本系统整体架构分为四个局部，分别为前端感知设备、传输网络、远程监控管理中心和对外数据接口。1 .前端感知设备针对已安装火灾自动报警系统的建筑，在火灾自动报警系统控制器处安装用户信息传输装置，通过RS232/485/422等数据接口与火灾自动报警系统控制器相连，实时提取控制器发出的探测器报警、设备故障、设备动作等状态信息，通过用户信息传输装置传输至远程监控管理中心。在没有安装火灾自动报警系统的建筑，通过安装能够直接接驳火灾自动报警探测器和手动报警器的用户联网监控管理设备，直接感知来自探测器的报警
12、信息并传输至远程监控管理中心，可降低中小型用户的联网费用。2 .传输网络 公用网（PSTN）TCP/IP专用网络或公共宽带网络 虚拟专用网络（VPN）GPRS移动数据网络 多种方式单独或混合组网为了确保相关信息的可靠传输，传输网络建议采用TCP/IP专用网络或公共宽带网络及GPRS移动数据网络，主要传输报警信息、故障信息、动作信息和现场视频信息（视频信息的传输需使用宽带网络）。 .远程监控管理中心远程监控管理中心由系统运行效劳器、工作站及辅助硬件设备、系统运行软件平台、电视墙、大屏幕投影及LED显示系统、城市消防远程监控中心系统软件组成，主要负责接收、查询、处理用户信息传输装置上传的建筑消防设
13、施报警信息和运行信息，并向119消防指挥中心发送经确认的报警信息，启动调派方案。系统可以对各种历史信息进行智能分析，向各级消防监督部门和政府、行业主管部门提供信息的检索查询。系统可以根据城市规模在城区设立多个分控中心进行区域性监控管理，再由分控中心将本区域联网用户数据传输至城市主控制中心进行统一处理，主控中心与各分控中心之间能够联网运行、信息共享。系统功能模块组成： 硬件平台（包括中心显示设备、效劳器、网络交换设备、不间断电源等） 软件支撑系统（包括操作系统、数据库、地理信息系统平台等） 通讯效劳器软件 报警受理系统 信息统计查询系统 用户效劳系统 数据库系统 中心软件维护系统 数字录音录时系
14、统 卫星全网自动校时系统 远程消防视频监控系统0119确认火警信息显示终端系统 消防平安管理信息系统 建筑消防设施远程维护保养监控管理系统 远程信息显示终端系统 对外数据接口 电视墙显示、大屏幕投影及LED显示系统4.对外数据接口 与城市消防通信指挥系统、或其它调度指挥系统的数据接口； 与城市消防监督管理部门的数据接口； 与建筑消防设施维保单位的数据接口 与联网用户的数据接口 与Imemet的连接接口（根据授权进行WEB查询、浏览或信息发布）系统结构示意图1.2系统功能介绍本方案选用城安盛邦（北京）网络科技开发的CFS-119NET城市消防平安远程监控管理系统作为系统的应用平台软件。软件支撑及
15、开发平台1 .操作系统软件效劳器操作系统：WindoWS2003SeNer或以上版本（32位接警坐席操作系统WindoWSXP或以上版本（32位）。2 .数据库管理系统MSSqlServer2005或以上版本（32位）。3 .浏览器IE6.0或以上版本4 .开发平台选择系统总体上采用C/S+B/S的混合模式开发。系统C/S局部采用CDELPHLVB等开发工具；B/S模式局部可采用J2EE体系架构或MicrosoftVisual.NET体系架构开发。J2EE体系架构下WEB效劳器可选用TomcatWEBServer,大用户量下（100节点以上）采用IBMWEBSphereServer,或BEA的
16、WEBLogico.NET技术体系架构下WEB效劳选用MSIIS6.0或以上版本。系统传输网络系统采用基于TCP/IP的网络结构；系统可利用Ethemet、El、DDN、PSTN及无线接入等方式进行组网。根据监控现状的实际情况以及监控规模的大小，合理选用和建设，可采用以下传输方式：公用网（PSTN）TCP/IP专用网络或公共宽带网络虚拟专用网络（VPN）OGPRS移动数据网络多种方式单独或混合组网应用系统架构1、CFSnet城市消防平安远程监控管理系统应用软件结构设计采用C/S+B/S结构，在接警、处警等实时性要求高的指挥中心、监控中心采用C/S结构，在统计查询、用户效劳系统、消防平安管理系统
17、等基于WEB的应用中采用B/S结构。2、应用系统建设将优先采用遵循国标“城市消防远程监控系统技术标准(GB50440-2007)”建设标准的。3、充分发挥了B/S与C/S体系结构的优势，弥补了二者缺乏。充分考虑用户利益，保证浏览查询者方便操作的同时也使得系统更新简单，维护简单灵活,易于操作。4、数据库端采用C/S结构，通过ODBC/JDBC连接。这一局部只涉及到系统维护、数据更新等，不存在完全采用C/S结构带来的客户端维护工作量大等缺点。并且在客户端可以构造非常复杂的应用，界面友好灵活，易于操作，能解决许多B/S存在的固有缺点。5、信息发布采用B/S结构，保持了瘦客户端的优点。装入客户机的软件
18、可以采用统一的WWW浏览器。而且由于WWW浏览器和网络综合效劳器都是基于工业标准，可以在所有的平台上工作。6、对于原有的基于C/S体系结构的应用，只需开发用于发布的WWW界面，就可非常容易地升级到这种体系结构，并保存原来的某些子系统。这样就充分地利用现有系统的资源。7、通过在浏览器中嵌入ActiveX控件可以实现在浏览器中不能实现或实现起来比拟困难的功能。例如通过浏览器进行报表的应答。8、将效劳器端划分为WEB效劳器和WEB应用程序两局部。WEB应用程序采用组件技术实现三层体系结构中的逻辑局部，到达封装的目的。系统功能模块图系统功能说明中心实时监控接收、以文字和图形方式显示联网单位各类报警信息
19、误报警情，转入误报分析模块，自动跟踪处理；设置查询存储联网设备地运行参数及报名信息，对未报名地设备进行快速询查；双屏显示联网单位报警单位及报警点设备消防信息；操作设置查询均有权限设置；通过报警探测器类型、数量等相关数据，辅助识别警情。对所有人工确认地误报情况记录，诊断后，对选定单位进行误报原因分析，进行跟踪处理。管理中心收到警情信息后，可以与现场对讲，以确认警情。根据需要可设置短信发送模式，如基站报警情，值班室无人值班，中心系统可自动发送短消息至相关领导以确保对警情地及时控制，到达真正的人防、技防于一体。1、各终端设备实时对各种探测器的工作状态，有报警、故障和状态变化的信息产生后，除本地正常
20、显示和现场报警外，还通过通讯接口将信息传送到传输设备，传输设备将报警数据送入传输局部进行传输。2、设在中心机房的通讯效劳器通过计算机网络对所有报警信息进行采集处理。通讯效劳器接收到报警信息后，一方面将报警信息按类别存入数据库，另一方面送到各接警客户端进行显示，调出报警点详细文字资料及地理信息。同时根据系统预先设定的短信息发送机制，将报警或故障信息发送给指定的值班人员或相关负责人。3、可远程调用现场视频对警情真实性进行确认。4、值班人员根据报警情况（火警、盗警）进行处理，如确认为真实警情，那么向相关单位发出启动现场处理命令；如确认为误报，那么发出误报/取消命令，在监控中心还可以根据操作权限，直接
21、调取现场情况。5、接警客户端在接收到报警信息后，会以文字和图形两种方式同时显示报警内容。文字信息内容包括：报警时间、警情类别、报警单位名称、报警单位地址、报警点的详细情况（探测器编码或实际安装位置）、相关负责人、联系方式等，并可以查询报警点的详细信息（包括报警点建筑特征，消防栓设置位置、管径、压力，存储物资情况等）；图形方式显示报警单位在市区平面图上的位置，建筑物外景图，楼层平面图，消火栓位置，逃生通道位置等，并可以在楼层平面图上定位具体报警探测器位置，显示报警探测器类型。接警客户端在接收到报警信息的同时会自动区分警情类别、故障信息类型，以语音“请确认火警”、“请确认故障”等来提示值班人员处理
22、6、为城市消防平安部门提供查询各建筑的火灾报警信息、建筑消防设施运行状态信息及消防平安管理信息。7、为平安管理人员及授权用户提供自身的火灾报警信息、建筑消防设施运行状态信息查询和消防平安管理信息。8、系统采用网络化结构设计，充分利用有线、无线等通讯平台，各监控终端与监控中心之间可以通过TCP/IP、无线GPRS/CDMA、光纤等进行通讯，并可以采用主、备线路工作，保证火警及运行状态信息的可靠传输。9、GlS地理信息系统分层显示企业内部道路、交通、消防水源、灭火设施位置、重点单位情况、疏散通道位置等信息，显示报警单位外景图、楼层平面图；10、提供WEB查询、浏览功能，为经过授权的监督部门、企业
23、主管部门、各级管理人员提供数据查询；11、及时提供设备运行状况报表，为建筑消防设施检查、维修提供第一手资料，以提高消防报警系统利用率，保证系统可靠、正常、稳定运转。五、系统主要工作流程1 .火警监控与灭火救援联动流程用户信息传输装置：安装在每个联网单位内的用于监控火灾自动报警系统运行状态信息的设备，用户信息传输装置采集到的各种信息通过城市公共网络（专网、ADSL宽带网、网、GPRS移动数据网等传送到监控管理分控中心，再有分控中心上传至主控中心。对于需要采集视频信息的联网单位，用户信息传输装置连接联网单位的视频设备后，根据主控或分控中心指令将视频信号传送到发出指令的监控管理中心。监控管理中心：实
24、时接收用户信息传输装置发送的报警信息、报警点周围图像信息，通过现场数据、图像、语音等信息的分析来确定真实火警、疑似火警。监控中心按照接收信息的不同自动分类火警、故障，对火警信息按照真实火警、疑似火警信息确认后，并按照火警优先的策略对报警信息进行处理。监控中心是整个系统的核心，系统可以实时接收用户信息传输装置发送的多种信息，如数据信息、视频、语音信息等，并由值班人员进行处理，对于真实火警信息，立即报城市119指挥中心。2 .故障和运行状态信息处理流程用户信息传输装置自动接收设备运行状态信息，通过传输网络上传至远程监控管理平台，并将汇总后的设施运行状态信息传送到消防平安管理部门及消防维保单位进行处理，远程监控平台自动对接收到的运行状态信息进行统计分析。3 .查询值班流程(1)监控中心查询监控中心值班人员可以根据平安管理部门的要求，对单位值班人员是否在岗状态进行查询，可以通过设定查询时间自动执行，也可以随机任意查询；(2)互联网查询城市消防主管领导、用户单位平安管理人员、相关授权人员可以通过互联网对消防控制室值班人员是否在岗情况进行查询，可以随时随地了解人员值班情况。
