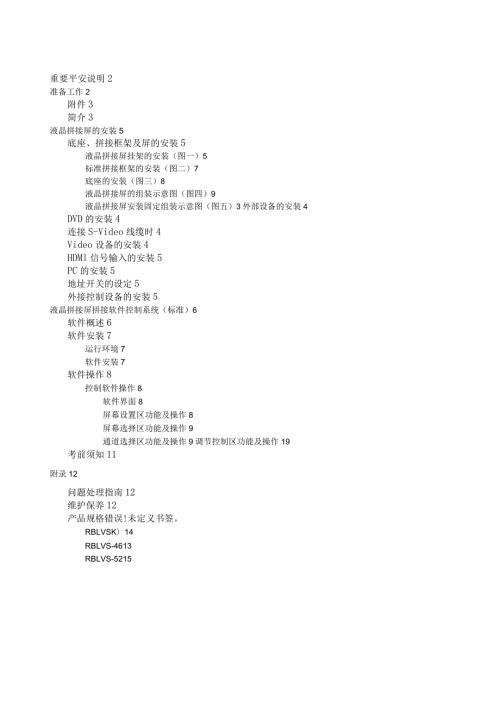

1、重要平安说明2准备工作2附件3简介3液晶拼接屏的安装5底座、拼接框架及屏的安装5液晶拼接屏挂架的安装（图一）5标准拼接框架的安装（图二）7底座的安装（图三）8液晶拼接屏的组装示意图（图四）9液晶拼接屏安装固定组装示意图（图五）3外部设备的安装4DVD的安装4连接S-Video线缆时4Video设备的安装4HDMl信号输入的安装5PC的安装5地址开关的设定5外接控制设备的安装5液晶拼接屏拼接软件控制系统（标准）6软件概述6软件安装7运行环境7软件安装7软件操作8控制软件操作8软件界面8屏幕设置区功能及操作8屏幕选择区功能及操作9通道选择区功能及操作9调节控制区功能及操作19考前须知11附录12问
2、题处理指南12维护保养12产品规格错误!未定义书签。RBLVSK）14RBLVS-4613RBLVS-5215重要平安说明1、在使用此产品前请仔细阅读此说明书。2、请将此说明书妥善保管。3、请遵守所有警告。4、请遵守所有说明。5、不要让此产品靠近有水的地方。为了防止火灾或电击的危险，请不要将此产品暴露在雨中或潮湿的环境中。6、请使用柔软的干布清洁此产品。如果需要进一步清洁，请参见此说明书中的“清洁液晶拼接屏”获取详细信息。7、不要挡住通风孔。按照制造商的说明安装此产品。8、不要在靠近热源如散热器、加热器、炉子或其他能够产生热量的设备附近安装此产品。9、保护好电源线，不要挤压电源线，尤其是电源插
3、头以及电源线与产品的连接部位10、确保电源插座位于产品附近，这样使用更加方便。11、请确保所有的地线已经连接，以防止潜在的危险。如果无法正确接地，那么请专业电气技师安装单独的电路断路器。切勿尝试以下接地方式，例如将拼接屏连接至线、导雷线或煤气管道上。12、如果此产品长期不用，请拔下其电源插座。13、该液晶屏在拼接安装后，其组合拼接墙要采用绝缘阻燃装饰材料进行侧面与反面的整体装饰，以确保屏体不裸露在外，保证设备的平安使用。14、在液晶屏安装后将外壳与拼接框架进行接地，以防触电危险。重要事项：在插拔所有的线缆时要特别注意断掉所有相关设备的电源，禁止带电作业。准备工作请确保随机附带以下附件。如有缺失
4、请联系产品经销商。1、2、3、4、5、6、产品说明书电源线232串口线RJ45线合格证质保卡以下是前面板的示意图法晶屏面附有保护膜，移除保护膜后使用清洁布清洁前面板连接选项以下是后面板的示意图(13)(11)-(12)(4)(9)(10)(1)(2)(3)(1) (5)(6)(7)(8)(2) 1.ED电源指示灯翻开电源开关待机时指示灯为红色拼接屏开启时指示灯为绿色(3) IR输入连接IR线至遥控器远程遥控控制(4) RGB输入连接PC主机的输出端至接口端(RGBHV)(5) SY1/AV1输入，SCI/AV2输入。复合视频输入(6) DIP地址开关设定拼接屏的行与列(7) USB接口输入输
5、入USB数据(8) RJ-45输入/输出接口输出端连接其它拼接屏输入端环接控制(9) DVl信号输入端口(10) HDMI信号输入端口(11) RS-232输入(控制&效劳)端口连接控制设备的串行端口至RS-232输入端口(11)电源开关(12) -(13)电源线的输入输出液晶拼接屏的安装底座、拼接框架及屏的安装液晶拼接屏挂架的安装(图一)(1)用M4的螺丝将后挡板固定在挂架上。(2)用M6的螺丝将挂架与屏体的连接孔连接。(3)在调整螺孔装M6的内六角螺丝，用于调整拼接屏的水平。（4）安装后图见屏体反而示意图。（5）所有的螺丝连接必须紧密牢固拧紧。图一挂架的安装标准拼接框架的安装（图二）屏体挂
6、梁边邻架接L左相框连孑:屏体前面平整度调整螺母:/一右相框连边邻架接(3)(4)底座的安装（图三）(1)(2)(3)(4)(5)液晶料(1)(2)(3)(4)向组装就形成了任意上。底座安装面在同一面上。A与标准拼接框架的连接孔*底座（高度可定制）液晶加的水平，并保持底座在同一水拼接单元，同时在每安装完一和立面墙支撑支架固定两种方）为承重墙（或顶）。没固定好支架的情况下安装屏体。（4）调节液晶屏后挂架（图一）的调整螺丝调整屏体的水平及水平缝隙。（5）调节单元框架挂粱上四个角的调整螺丝（图2）调整屏体的平整度。支撑支架吊顶承重墙吊顶支架支撑支架承重地面图五3x4拼接架安装固定示意图外部设备的安装口
7、为了防止设备损坏，切勿在连接完成前接通电源DVD的安装连接RPR.Gz.BPB线缆时 连接DVD的视频输出（Y、Pb、Pr）端子至拼接屏的R/PR、G/Y、B/PB的插孔。 翻开DVD播放机，并插入碟片。 通过控制软件选择RPR,GY,BPB输入源。请参阅DVD播放机的操作说明。为获取更优质的图象质量，如下图，连接DVD播放机至各端口RPR,GY,BPB端口 通过控制软件选择S-Video输入源。 用（AV）视频分配器或矩阵给每一各拼接扇AV端输入信号，信号连接可实现mXn个拼接屏的拼接放大。请参阅DVD播放机的操作说明。连接RCA线缆时 连接DVD复合视频输出端子的拼接屏AVl或AV2输入插
8、孔。 翻开DVD播放机，并插入DVD碟片。 通过控制软件选择视频输入源。用（AV）视频分配器或矩阵给每一台拼接屏AV端输入信号，信号可实现mXn个拼接屏的拼接放大。请参阅DVD播放机的操作说明。Video设备的安装连接拼接屏输入端口和外接设备之间的AV1视频）输出插孔。通过控制软件选择AV输入源。用（AV）视频分配器或矩阵输出给每一台拼接屏AV端输入信号，此VideO信号可实现mXn个拼接屏的拼接放大。操作相关的外接设备。请参阅外接设备操作手册。HDMI信号输入的安装拼接屏HDMI信号的输入功能，可接入高清数字信号。PC的安装注：检查计算机上的图像。计算机模式下因为分辨率、垂直类型、比照度、亮
9、度的附作用，也许图像会有噪杂现象。如果噪音出现，变换计算机信号输出模式的分辨率，变更屏幕刷新频率或者在菜单下调整比照度和亮度直至画面清晰，自动调整画面直至图像尺寸正常。如果计算机显卡的屏幕刷新频率无法变更，请更换计算机显卡或咨询计算机显卡的制造商。连接5BNC线缆时1、连接计算机机的VGA输出至RGBHV输入插孔。2、开启计算机和屏体的电源。3、用RGB分配器或矩阵输出给每一台拼接屏RGBHV端输入信号，信号可实现mXn个拼接屏的拼接放大。4、通过控制软件选择RGB输入源。DVI的输入安装1、连接计算机的DVl输出至拼接屏的DVl接口端。2、开启计算机和屏体的电源。3、通过控制软件选择DVl输
10、入源。注：如果计算机信号不支持自动调整信号功能，那么需要设置一个适当的分辨率，或者在软件调解中进行手动调整。地址开关的设定地址开关的作用主要是为了液晶拼接屏拼接设定行与列的的顺序，它共分18个拨码开关，采用“二进制”拔码，14为行（1、2、4、8）,58为列（1、2、4、8）。如第四行的第三列就拨上3和5、6o外接控制设备的安装将RS232C输入端口连接至外部控制设备（例如计算机或AV控制系统）上，并从外部控制液晶拼接屏。将控制设备的串行端口连接至拼接屏后面板上的RS-232的输入端口。RS232C的安装接口类型：D-SUb9针接口端口号针脚名称针号信号（模拟）针号信号（模拟）1红色1T.M.
11、D.S数据2-2绿色或绿色同步2T.M.D.S数据2+3蓝色3T.M.D.S数据2遮护4无连接4无连接5接地5无连接6红色地线6DDC时钟7绿色地线7DDC数据8蓝色地线8无连接9无连接9T.M.D.S数据1-10同步信号地线10T.M.D.S数据1+11无连接11T.M.D.S数据1遮护12双向数据（SDA）12无连接13双向同步或复合同步13无连接14垂直同步14+5伏特电源15数据时钟15地线16热插头侦测17T.M.D.S数据0-18T.M.D.S数据0+19T.M.D,S数据0遮护20无连接21无连接22T.M.D.S数据时钟遮护23T.M.D.S数据+24T.M.D.S数据-15针
12、RGB（模拟）接口的针脚DVI接头的针脚设定及信号1无连接2RXD（接受数据）3TXD（发送数据）4DTR（数据终端设备就绪）5GND（接地）6DSR数据就绪）7RTS（发送请求）8CTS（去除发送）9无连接RS-232C 配置液晶拼接屏拼接软件控制系统（标准）软件概述此说明书中是液晶拼接屏控制软件说明。液晶拼接屏控制软件集成了视频信号、计算机信号及视频矩阵、VGA矩阵、液晶拼接屏的控制与操作，用它可以方便的把信号以常用的显示模式在液晶拼接屏显示墙上显示出来。如单屏显示、全屏幕放大模式显示，以及对各种信号进行切换,把需要显示的计算机信号或视频信号在指定的液晶拼接屏位置显示；用户仅需要在一个图形
13、界面下通过简单的鼠标操作就能完成对液晶拼接屏的控制，界面直观,控制集中，操作简单。软件安装运行环境控制端操作系统：Windows98/2000/NT/XP最低配置：CPU：奔腾133MhZ内存：64MB显示卡：标准VGA,256色显示模式以上硬盘：500MB驱动器：倍速CD-ROM以上网卡:10/100M串口：3个以上其它设备：鼠标器、声卡（非必备）建议配置：CPU：奔腾3或更高内存：128MB以上显示卡：XGA,16位真彩色以上显示模式其它设备同“最低配置”软件安装注：系统安装运行前，确保硬件供电及连线正常：1：各设备供电正常；2：矩阵、等硬件的信号线；软件只需要拷贝到控制计算机就可以使用。
14、软件操作控制软件操作说明：屏幕设置区：翻开的串口，行列设置，电源开关;屏幕选择区：选择需要进行操作的屏幕；通道选择区：信号的切换，屏幕拼接的设置；调节控制区：用来调节屏幕参数；屏幕设置区功能及操作、串口设置:用来设置控制计算机发送到屏幕的串口号，以便于将控制指令发送给屏幕。点击串口设置旁的下拉菜单，选择需要的串口，之后点击翻开串口，如果这个串口没有被占用，那么显示串口翻开成功，否那么显示串口翻开失败，再继续选择可用串口。、行列设置:用来设置实际需要的行列数量。点击行列下拉菜单，选择需要的行和列，例如实际需要3行4歹Ij,那么就选择列4行3,点击设置就可以将屏幕选择去变为3行4列。、电源开关：用
15、来翻开关闭屏幕电源。在屏幕选点区选择要翻开关闭的屏幕，单个屏幕点击单个屏幕，多个屏幕按住鼠标左键直到要结束的屏幕为止，就可圈定一个范围，然后点击翻开或关闭，就可以对屏幕进行开关操作。屏幕选择区功能及操作、屏幕选择:对要进行操作的屏幕进行选择，单个屏幕直接用鼠标点击，多个屏幕用鼠标左键进行（由左上角向右下角）框定，之后就可以对已选定的屏幕进行操作了。（2）、单屏和拼接：如果进行屏幕的拼接，应先框定要拼接屏幕的范围，之后点击拼接，就可以拼接成需要的模式。如果想要取消拼接，那么单个点击以放大的屏幕，再点击拼接，那么可复原为单屏显示。通道选择区功能及操作选定要改变信号通道的单个屏幕或圈定一个范围，之后
16、点击信号选择中的VIDEOl,VIDE02,S-VIDEO,YPBPR,RGB,DVI,HDMl等信号通道改变屏幕的显示通道，用来显示不同的信号。调节控制区功能及操作、视频调节：针对VlDEOl,VIDE02,S-VIDEO,YPBPR这四种视频信号进行调节。1）点击比照度后的+可以增加视频信号的比照度，点击一可以减少比照度，直到到达满意效果为止，比照度值范围在1100之间。2）点击亮度后的+可以增加视频信号的亮度，点击一可以减少亮度，直到到达满意效果为止，亮度值范围在1100之间。3）点击色饱和度后的+可以增加视频信号的色饱和度，点击一可以减少色饱和度，直到到达满意效果为止，色饱和度值范围在
17、1100之间。4）点击色调后的+可以增加视频信号的色调，点击一可以减少色调，直到到达满意效果为止，色调值范围在1100之间。5）点击清晰度后的+可以增加视频信号的清晰度，点击一可以减少清晰度，直到到达满意效果为止，色调值范围在1100之间。（2）、计算机调节：针对RGB5DVI数字信号进行调节。1）点击比照度后的+可以增加数字信号的比照度，点击一可以减少比照度，直到到达满意效果为止，比照度值范围在1一一100之间。2）点击亮度后的+可以增加数字信号的亮度，点击一可以减少亮度，直到到达满意效果为止，亮度值范围在1一一100之间。3）点击时钟后的+可以增加数字信号的时钟，点击一可以减少时钟，直到到
18、达满意效果为止，时钟值范围在1100之间。4）点击相位后的+可以拉长数字信号的显示宽度，点击一可以减少宽度，直到到达满意效果为止。5）点击自动调整后的+可以自动调整显示的位置，如果调整不明显可以继续点击自动调整，直到到达满意效果为止。6）点击色彩自动后的+可以自动调整显示的色彩，如果调整不明显可以继续点击自动调整，直到到达满意效果为止。7）点击R-OffSet,G-offset,B-OffSet后的加减按钮，可以调整内部信号的红绿蓝三原色，到达想要的效果。8）点击R-gain,G-gain,B-gain后的加减按钮，可以调整内部信号的红绿蓝三原色，到达想要的效果。、内部参数调整：1）点击bri
19、ght-R,bright-G,bright-B后的加减按钮，可以调整内部信号的红绿蓝三原色的亮度，到达想要的效果。2）点击Contrast-R,contrast-G,contrast-B后的加减按钮，可以调整内部信号的红绿蓝三原色的比照度，到达想要的效果。3）点击水平位置后的+可以向右移动内部显示画面，点击一可以向左移动内部显示画面,直到到达满意效果为止，水平位置值范围在1一一100之间。4）点击垂直位置后的+可以向下移动内部显示画面，点击一可以向上移动内部显示画面,直到到达满意效果为止，水平位置值范围在1一1（）（）之间。（4）、系统调节：1）点击OSD透明度后的+可以增加拼接屏幕上菜单的颜
20、色深度，点击一可以减少颜色深度，直到到达满意效果为止，OSD透明度值范围在11（）（）之间。2）点击背光亮度调整后的加减按钮，可以调整屏幕背光亮度，注意亮度不能过低，否那么出现黑屏现象。3）点击测试图后的加减按钮，可以调出内部测试图，用来查看内部信号显示是否正常,如果有不正常或偏差的地方应及时调整相应参数。4）点击风扇控制后的+按钮可以翻开屏体过后的风扇，便于散热，点击一按钮可以关闭风扇。5)点击图像静止后的+按钮可以让当前屏幕显示的画面静止，点击一按钮可以回复正常显示。6)点击开机自动调整后的+按钮可以在每次开机时自动调整信号，点击一按钮可以关闭此功能。(6)系统状态：1)点击系统状态信息可
21、以显示当前屏幕号码等状态。2)点击版本信息可以显示当前版本号。3)点击清OSD可以去除目前显示在屏幕上的菜单。4)点击保存可以保存当前的显示和通道模式。5)选择用户初存模式保存前的下拉菜单，选择号码，可以将当前模式存储于这个号码之中，便于以后调用。6)选择用户初存模式调用前的下拉菜单，选择号码，可以调出保存于这个号码之中的显示模式。考前须知(1)在开机之前应确定电源，信号线等连接正常。(2)请不要带电插拔电源线和其他信号线，以免出现故障，损坏机器。(3)防止频繁开关机，开关机间隔需要在30秒以上。(4)如遇到硬件或软件问题，请及时联系相关技术人员。问题处理指南操作无法正常运作RS-232无法正
22、常控制 检查控制线是否接好。 串口的命令是否正确。 串口是否设置正确 检查连接的上一台产品的输出是否正常。电源指示灯不亮 检查电源是否中断。 检查是否处于开机状态。 测试电源插孔，将另一产品的电源线插入刚刚使用的电源插孔上。视频无法正常运作无图像 检查本机是否翻开。 电源线是否已正确连接。 检查是否有输入信号。 检查图像的比照度和亮度设置。开机后图像缓慢出现这是正常现象，因为图像在本机启动过程中是隐藏的。如果5分钟后图像还没出现，请联系产品维修中心。图像画质差 选择菜单进行自动调整 视频线缆是否正确连接。 检查接头是否松动。 激活其他功能菜单以恢复图像亮度。出现水平/垂直横条或图像抖动检查周围
23、是否存在干扰，如电器干扰。换一个电源插座来插拼接屏的电源线。PC模式出现故障信号超出范围调节分辨率，水平频率或垂直频率。检查输入源信号。背景出现垂直条带、条纹或位置错误运行自动调整或调整时钟、相位或水平/垂直位置。色彩或信号不稳定检查信号线缆。重新安装PC显卡。图像出现重影、拖尾检查信号源。检查信号线缆。检查信号插头。源已断开。不要将任何液体直接喷射或泼到显示器屏幕或机壳上。维护保养可防止早期故障的产生。细心和定期的清洁可以延长拼接屏的寿命。确保清洁本机前关闭电源。清洁确保液晶屏电清洁屏幕以下方法可以使液晶屏幕长期不受灰尘困扰。 将柔软抹布蘸上温水和少量织物柔软剂或洗涤剂，将其绞干至留有少量水
24、分，然后清洁屏幕。 如果还不干净，请将少量不含氨、不含酒精的玻璃清洁剂倒在干净、柔软、不起毛的布上，然后擦拭屏幕。 确保屏幕上不能有太多的水分，在开机前使其风干。清洁外壳： 使用柔软的干布。 如果还不干净，请将少量不含氨、不含酒精的温和非腐蚀清洁剂倒在干净、柔软、不起毛的布上，然后擦拭外壳。长时间不用产品时注意：如果您可能一段时间不使用该产品，请将电源线从插座中拔出以防止可能的电击事故免责声明建议不要使用含氨或含酒精的清洁剂来擦拭屏幕或外壳。已经发现一些化学清洁剂会损坏液晶拼接屏的屏幕或外壳，本公司对因使用含氨或含酒精的清洁剂而导致的损失不承当任何责任。产品规格RBLVS-46单元尺寸46英寸
25、液晶屏体三星显示特性液晶类型TFT（薄膜晶体管型）液晶显示屏屏幕比例16:9单元尺寸水平1048（三）X垂直601(V)mm厚度97mm解析度1366768(1像素=IR,G,B单元)点距水平0.648（三）X垂直0.648(V)mm色彩度（最大）16.7百万色(8Bit)亮度700cdm2(Typ)比照度2000:l(Typ)色温10000K视角（度）178o(Typ)响应时间8ms使用寿命60000小时输入端子视频输入复合视频端口：两组分量视频:一组HDMI：一组计算机输入RGB:一组DVI:一组控制端子Rs-232输入RS-232:一组RJ45输入/输出RJ45：一组电压交流电：100-
26、240伏6050Hz整机功耗310瓦电源管理VESADPMS净重27千克环境因素工作温度：050工作湿度：10%80%贮藏温度：-2070贮藏湿度：10%80%RBLVS-40单元尺寸40英寸液晶屏体三星显示特性液晶类型TFT（薄膜晶体管型）液晶显示屏屏幕比例16:9单元尺寸水平912（三）X垂直524.5(V)nun厚度94mm解析度1366X768(1像素=IR,G,B单元)点距水平0.648（三）X垂直0.648(V)mm色彩度（最大）16.7百万色(8Bit)亮度700cdm2(Typ)比照度2000:1(Typ)色温10000K视角（度）178o(Typ)响应时间8ms使用寿命600
27、00小时输入端子视频输入复合视频端口：两组分量视频:一组HDMI：一组计算机输入RGB:一组DVI:一组控制端子Rs-232输入Rs-232:一组RJ45输入/输出RJ45：一组电压交流电：100-240伏6050Hz整机功耗270瓦电源管理VESADPMS净重18千克环境因素工作温度：050工作湿度：10%80%贮藏温度：-2070贮藏湿度：10%80%RBLVS-52单元尺寸52英寸液晶屏体三星显示特性液晶类型TFT（薄膜晶体管型）液晶显示屏屏幕比例16:9单元尺寸水平1195（三）X垂直691(V)mm厚度115mm解析度19201080(1像素=1R,G,B单元)点距水平0.648（三）X垂直0.648(V)mm色彩度（最大）16.7百万色(8Bit)亮度600cdm2(Typ)比照度1700:1(Typ)色温100OOK视角（度）178o(Typ)响应时间8ms使用寿命60000小时输入端子视频输入复合视频端口：两组分量视频:一组HDMI：一组计算机输入RGB:一组DVI:一组控制端子Rs-232输入Rs-232:一组RJ45输入/输出RJ45：一组电压交流电：100-240伏6050Hz整机功耗450瓦电源管理VESADPMS净重37千克环境因素工作温度：050工作湿度：10%80%贮藏温度：-2070贮藏湿度：10%80%
