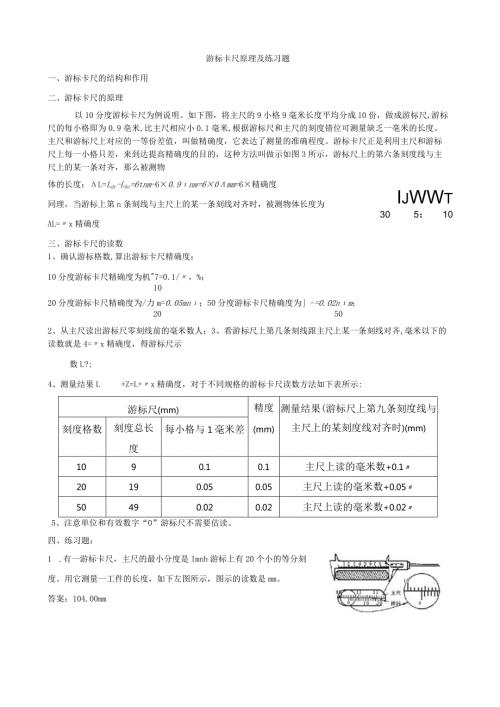

1、游标卡尺原理及练习题一、游标卡尺的结构和作用二、游标卡尺的原理以10分度游标卡尺为例说明。如下图，将主尺的9小格9毫米长度平均分成10份，做成游标尺,游标尺的每小格即为0.9亳米,比主尺相应小0.1毫米,根据游标尺和主尺的刻度错位可测量缺乏一亳米的长度。主尺和游标尺上对应的一等份差值，叫做精确度，它表达了测量的准确程度。游标卡尺正是利用主尺和游标尺上每一小格只差，来到达提高精确度的目的，这种方法叫做示如图3所示，游标尺上的第六条刻度线与主尺上的某一条对齐，那么被测物IjWWt305：10体的长度：L=Ldc-Lhc=6tnm-60.9nm=60mm=6精确度同理，当游标上第n条刻线与主尺上的某
2、一条刻线对齐时，被测物体长度为AL=x精确度三、游标卡尺的读数1、确认游标格数,算出游标卡尺精确度：10分度游标卡尺精确度为机7=0.1/，%；1020分度游标卡尺精确度为/力m=0.05mn；50分度游标卡尺精确度为-=0.02nm；20502、从主尺读出游标尺零刻线前的毫米数人；3、看游标尺上第几条刻线跟主尺上某一条刻线对齐,毫米以下的读数就是4=x精确度，得游标尺示数L?;4、测量结果L+Z=L+x精确度，对于不同规格的游标卡尺读数方法如下表所示:游标尺(mm)精度(mm)测量结果(游标尺上第九条刻度线与主尺上的某刻度线对齐时)(mm)刻度格数刻度总长度每小格与1毫米差1090.10.1
3、主尺上读的毫米数+0.120190.050.05主尺上读的毫米数+0.0550490.020.02主尺上读的毫米数+0.025、注意单位和有效数字“0”游标尺不需要估读。四、练习题：1 .有一游标卡尺，主尺的最小分度是Imnb游标上有20个小的等分刻度。用它测量一工件的长度，如下左图所示，图示的读数是mm。答案：104.00mm2 .一游标卡尺的主尺最小分度为1mm,游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如上右图所示。该工件的直径为mm.答案：28.8mm3、以下图所示，甲、乙游标卡尺的示数分别为甲图mm,乙图mm。答案：甲图0.1Omm乙图8.95mm4.(1)不同的工具测量
4、某物体的长度时，有以下不同的结果：A.2.4cmB.2.37cmC.2.372cmD.2.3721cm其中，用最小分度值为厘米的刻度尺测量的结果是;用游标尺上有10个等分刻度的游标卡尺测量的结果是o答案：(I)AB(2)一同学用一游标尺上标有20等分刻度的游标卡尺测一物体的长度.测得的结果如下图，那么该物体的长度L=mo答案：0.02055m5.读出以下图中游标卡尺和螺旋测微器的读数游标卡尺的读数为mm.；答案：11.4mm6、图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况，请读出它们的读数.甲：读数为mm乙：读数为mm答案：1.882mm23.20mm7、使用游标为10个小等分刻度的游标卡尺测量一物体的尺寸，得到图中的游标卡尺的读数，由于遮挡，只能看到游标的后半局部，图中游标卡尺的读数为cm；答案：54.5mm8、图一中螺旋测微器读数为mm。图二中游标卡尺(游标尺上有50个等分刻度)读数为答案：图一中1.995mm图二中10.94mm9、游标为10分度的卡尺测定某圆柱的直径时，卡尺上的示数如图甲所示，可读出圆柱的直径为mm；乙图
