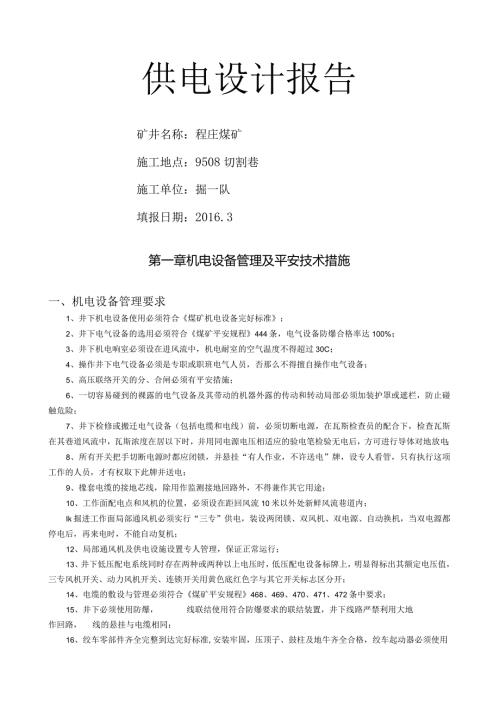

1、供电设计报告矿井名称：程庄煤矿施工地点：9508切割巷施工单位：掘一队填报日期：2016.3第一章机电设备管理及平安技术措施一、机电设备管理要求1、井下机电设备使用必须符合煤矿机电设备完好标准；2、井下电气设备的选用必须符合煤矿平安规程444条，电气设备防爆合格率达100%；3、井下机电响室必须设在进风流中，机电耐室的空气温度不得超过30C；4、操作井下电气设备必须是专职或职班电气人员，否那么不得擅自操作电气设备；5、高压联络开关的分、合闸必须有平安措施；6、一切容易碰到的裸露的电气设备及其带动的机器外露的传动和转动局部必须加装护罩或遮栏，防止碰触危险；7、井下检修或搬迁电气设备（包括电缆和电
2、线）前，必须切断电源，在瓦斯检查员的配合下，检查瓦斯在其巷道风流中，瓦斯浓度在居以下时，并用同电源电压相适应的验电笔检验无电后，方可进行导体对地放电；8、所有开关把手切断电源时都应闭锁，并悬挂“有人作业，不许送电”牌，设专人看管，只有执行这项工作的人员，才有权取下此牌并送电；9、橡套电缆的接地芯线，除用作监测接地回路外，不得兼作其它用途；10、工作面配电点和风机的位置，必须设在距回风流10米以外处新鲜风流巷道内；Ik掘进工作面局部通风机必须实行“三专”供电，装设两闭锁、双风机、双电源、自动换机，当双电源都停电后，再来电时，不能自动复机；12、局部通风机及供电设施设置专人管理，保证正常运行；13
3、井下低压配电系统同时存在两种或两种以上电压时，低压配电设备标牌上，明显得标出其额定电压值，三专风机开关、动力风机开关、连锁开关用黄色底红色字与其它开关标志区分开；14、电缆的敷设与管理必须符合煤矿平安规程468、469、470、471、472条中要求；15、井下必须使用防爆，线联结使用符合防爆要求的联结装置，井下线路严禁利用大地作回路，线的悬挂与电缆相同；16、绞车零部件齐全完整到达完好标准,安装牢固，压顶子、鼓柱及地牛齐全合格，绞车起动器必须使用可逆开关，声光信号齐全，必须具有合格的档卧闸，绞车钢丝绳及连接装置必须到达煤矿平安规程402、405、406、407、408、409条要求；17、
4、定期对小绞车进行平安检查，包机队每日一次检查，配备工每班一次检查，检查落实负责人，做好各项检查记录，发现问题必须立即处理，保证不了平安时立即停止运行；18、减速机及带油滚筒定期注油，输送机的机头、机尾压顶子打牢固,控制及信号必须灵敏、可靠。皮带运输机堆煤、低速保护灵敏、可靠，洒水、沙箱、灭火器必须齐全,严禁使用运输机运送物料；19、机电设备必须按煤矿操作规程进行操作。二、电气平安技术措施1、过流保护：必须按矿井低压电网短路保护装置整定细那么执行，实际供电中各开关的整定值按供电设计中提出的整定，如有变化必须及时整定。2、漏电保护：(1)执行煤矿井下漏电继电器的安装、运行、维护与检修细那么，机电队
5、每天设专人对变压器漏电保护进行本身模拟试验，确保漏电继电器既不拒动也不误动，禁止漏电继电器甩掉和假投，每月必须在瓦检员的配合下做漏电继电器远方漏电模拟试验，确保漏电继电器灵敏可靠，每次的检查实验必须有专门的记录；(2)660V电压等级的漏电继电器单相漏电整定值必须大于或等于11千欧；114OV电压等级的漏电继电器单相漏电整定值必须大于或等于20千欧；(3)检漏继电器的维护，检修及调试工作，记入专门的检漏继电器运行记录簿内；(4)检漏继电器的辅助接地极单独设置，辅助接地极及引线与局部接地极及引线间的裸露导线之间的直线距离必须大于5米。3、接地保护装置必须执行煤矿井下接地保护装置安装、维护与检修细
6、那么中的有关规定；(1)所有必须接地的设备和局部接地装置，都要和总接地网连接：(2)局部接地极必须设在巷道水沟内；(3)连接导线、接地导线采用断面不小于25mm的裸铜线或断面不小于50mm的钢绞线；(4)局部接地极采用铁管，铁管直径不得小于35mm,长度不得小于1.5米，管子上至少要钻20个直径不得小于5mm的透眼。三、风水管路管理措施1、风水管路杜绝羊角和风水环，过道使用硬管连接，风水管路吊挂平直、清洁干净，无跑风漏水现象；2、每次处理风水管路时,必须将风水管路内的残压放净,方可进行：3、接风水管试风水时,管路开口正前方禁止有人。第二章设备的选择及校验第一节变压器容量的选择及校验一、本区负荷
7、计算表1序号名称类型台数电压(V)电流（八）装机容量(kW)功率因数I主风机通风机266065.6600.82副风机通风机266065.6600.83煤溜输送机1114032.8550.854煤溜输送机1114032.8550.855煤溜输送机1114032.8550.856掘进机掘进机11140106.91900.9二、变压器容量、台数及型号确实定变压器容量按下式计算：S工PnKK.(4-1-1)；出自煤矿电工手册(矿井供电下)P348CoS0ZPN参加计算的所有用电设备(不包括备用)额定功率之和，kW;Kr需用系数；COS。参加计算的电力负荷的平均功率因素；Ks同时系数，当供应一个工作面时
8、取1,供应两个工作面时取0.95,供应三面时取0.9。需用系数可按以下三种情况选取：1 .单体支架，各用电设备无一定起动顺序起动的一般机组工作面，可按式(4T-2)计算需用系数:Kr=O.286 + 0.714q4 6(4-1-2)式中：PS最大电动机的功率，kW；电动机的功率之和，kW；2 .自移式支架，各用电设备按一定顺序起动的机械化采煤工作面，可按式(4-1-3)计算需用系数:0.4+0.6(4-1-3)工PN3.井下井底车场等其它变电站的负荷，其所选取的各用设备的需用系数及平均功率因数见以下图1、变压器Tl的选择：计算需要系数：Kr=O.4+0.6海=1将Kr=1,cos=0.7,KS
9、1,ZPN=60,代入公式得:C 60llS=F-= 85.71 kVA；根据计算结果选择KBSG-315/10动力变压器能满足要求;2、变压器T3的选择：120计算需要系数：Kr=O.4+0.6X=O.6将Kr=0.6,cos=0.8,KS=1,EPN=355,代入公式得:355x0.6x10.8=266.25 kVA；根据计算结果选择KBSGZY-iooo/io移动变电站能满足要求;四、变压器的主要技术数据表表2名称型号额定容量(kVA)视在功率(kVA)是否合格TlKBSG-315/1031585.71合格T3KBSGZY-1000/101000266.25合格第二节低压电缆的选择及校
10、验一、选择原那么1、矿用橡套电缆型号选择时符合煤矿平安规程的规定；2、在正常工作时电缆芯线的实际温升不得超过绝缘所允许的最高温升，否那么电缆将因过热而缩短其使用寿命或迅速损坏。橡套电缆允许温升是65,铠装电缆允许温升是80；3、正常运行时电缆网路的实际电压损失不得大于网路所允许的电压损失；4、采区常移动的橡套电缆支线的截面选择一般按机械强度要求的最小截面选取即可，不必进行其它工程的校验。对于干线电缆，那么必须首先按长期允许电流选择，然后再按允许电压损失计算校验电缆截面；5、对于低压电缆，由于低压网路短路电流较小，按上述方法选择的电缆截面的热稳定性和电动力稳定性均能满足要求，因此不必再进行短路时
11、的热稳定校验。二、电缆型号确实定1、干线电缆采用不延燃橡套电缆；2、移动式和手持式电气设备使用专用的不延燃橡套电缆；3、固定敷设的照明、通讯、信号和控制用的电缆采用铠装电缆，不延燃橡套电缆或矿用塑料电缆，非固定敷设的采用不延燃橡套电缆。三、电缆长度确实定根据拟定的供电系统，确定系统中各段的电缆长度。在确定电缆长度时，固定橡套电缆按10%余量考虑，铠装电缆按5%余量考虑；移动设备用的橡套电缆的长度，除应按实际使用长度选取外，必须增加一段机头局部的活动长度，约3-5米左右。四、电缆截面确实定1、电缆的正常工作负荷电流必须等于或小于电缆允许持续电流；2、正常运行时，电动机的端电压不低于额定电压的5-
12、10%；3、电缆未端的最小两相短路电流大于馈电开关短路保护整定值的1.5倍；4、对橡套电缆，需考虑电缆机械强度要求的最小截面。五、电缆芯线数确实定1、动力用橡套电缆选用四芯；2、当控制按钮不装在工作机械上时，采用四芯电缆；3、当控制按钮装在工作机械上时，选用六芯、七芯电缆。六、电缆截面选择计算矿用橡套软电缆载流量：1、按持续允许电流选择电缆截面向单台或两台电动机供电的电流计算，其实际工作电流可取电动机额定电流或两台电动机额定电流之和。向三台以上（包括三台）电动机供电的电流可按下式计算：Ypvcroooh,=-j（4-3-1）出自煤矿电工手册（矿井供电下）P370J3UncosEPN干线电缆所供
13、的电动机额定功率之和，kW；Kr需用系数;cos所带负荷的加权平均功率因素，（由确定）EPN效率因数;UN电网额定电压，Vo电缆C7的载流为:r355 1000X0. 6将n=l,cos=0.88,仁=0.6,UN=1140,EPN=355,代入公式得:I=-T=123AW31140l0.88电缆C9的载流为：将 E cos =0.88, Kr 0.64,UN = 1140, EPN = 300,代入公式得:1w300 Xl 000 O. 64 31140l0. 88110. 3A电缆ClO负载的电动机数目为2台，其载流为电动机额定电流之和，)=96.3A电缆CiI负载的电动机数目为1台，其载
14、流为电动机额定电流之和，IW=1069A电缆C12,C13,C14负载的电动机数目为1台，其载流为电动机额定电流之和=32.8A电缆C16负载的电动机数目为2台，其载流为电动机额定电流之和，Iw=65.6A电缆C17负载的电动机数目为1台，其载流为电动机额定电流之和，Iw=65.6A2、计算运行时的电压损失：变压器运行时的电压损失包括变压器的电压损失和电缆的电压损失两局部，我们在此只计算最长线路的电压损失，如果最长线路的电压损失能满足电压损失允许值，一般此变压器所有线路都能满足要求。电压损失由三个局部组成：t=r+t,2出自煤矿电工手册(矿井供电下)P371力：变压器中的电压损失，V；AU、(
15、2:干线和支线电缆中的电压损失，V；(1)变压器的电压损失计算1ApINP-U=ii-%cos*+u2-(%)2sin0u*l式(3-2)1?NlS,vV10.SnIw:正常运行时，变压器低压侧的负荷电流，A；U2ni变压器二次侧额定电压，VoI2n：变压器二次侧的额定电流，A；P:变压器的短路损耗，W；SN：变压器额定容量，kVA；U ：变压器的阻抗电压百分数;cos。、sin。：变压器负荷中的功率因数及对应的正弦值;变压器Tl的电压损失:将IW1X60 30.660.7 74,98, 12N二 262.48, P = 2500, Sn = 315, Ur = 4, cos =0.7,sin
16、0.71,I2n=693,代入公式中得:U=5.666V：变压器T3的电压损失：出0.6355a将I=-F=134.84,Iom=481.17,P=6100,S.1=1000,U=4,cos=0.8,W31.140.82NNK=1200,代入公式中得:sin = O. 6, I2NU=8.087V；(2)干线和支线电缆中的电压损失值计算/C-XPv100OLU=J(+X0tg)式(3-3)UNZeV电缆所带电动机的额定功率，kW；Kr：需用系数，支线电缆取1；1.：电缆长度，km；Un：电网额定电压，V；R0、X0:电缆单位长度的电阻和电抗，tg:电动机平均功率因数相应的正切值。变压器Tl干
17、线电压损失由C16,组成，电压损失计算如下:C16：将Kr=CCPN=60,L=1.4,UN=660,Ro=0.32,X=0.078,tg=1.02,代入公式中得:U50.855V；1X60X1000X1.4X(0.32+0.078X1.02)660变压器Tl的干线电压损失总和为:U1=50.855V；变压器Tl支线电压损失由C17,组成，电压损失计算如下：C17：将Pn=60,L=0.01,UN=660,R=1.12,X=0.05,tg=0.75,代入公式中得:a1X60X1000X0.OlX(1.12+0.050.75)CU=-二1.052V；ObU变压器Tl的支线电压损失总和为：U2=1
18、052V；变压器T3干线电压损失由CU,CIO,C9,C7,组成，电压损失计算如下：C11：将Kr=0.6,EPN=190,L=0.1,UN=1140,Rq=0.32,X=0.078,tg=0.75,代入公式中得：aO.619010000.IX(0.32+0.078X0.75)U=r=3.785V；CIO：将Kr=0.6,EPN=245,L=0.1,UN=1140,Rq=0.32,X=0.078,tg=0.75,代入公式中得：A0.6245lOOO0.IX(0.32+0.078X0.75)U=-11=4.881V；C9：将Kr=0.6,ZPN=300,L=0.02,UN=1140,R=0.3
19、2,X=0.08,tg=0.75,代入公式中得：0.630010000.02(0.32+0.08X0.75),U=1140=L2V;C7：将Kr=0.6,ZPN=355,L=1.4,UN=1140,RO=0.16,X。=0.039,tg=0.75,代入公式中得：0.635510001.4(0.16+0.039X0.75)CU=-=49.504V；变压器T3的干线电压损失总和为：U1:59.37V：变压器T3支线电压损失由组成，电压损失计算如下：变压器T3的支线电压损失总和为：U2=0V；变压器Tl的所选择线路的电压损失总和为：U=+U+U2=5.666+50.855+1.052=57.573V
20、电压损失67V,合格。变压器T3的所选择线路的电压损失总和为：U=+U+U2=8.087+59.37+0=67.457V；电压损失117V,合格。3、按起动时校验系统最大电压损失计算电动机起动电压损失时，我们遵循电动机容量最大，受电距离最远的线路选择；在变压器Tl所带线路中，电动机主风机启动时电压损失最大，由变压器Tl,电缆C16,C17,组成的线路。在变压器T3所带线路中，电动机掘进机启动时电压损失最大，由变压器T3,电缆Cll,C10,C9,C7,组成的线路。(1)起动时工作机械支路电缆的电压损失在校验支线电压损失时，选择最大起动电机的起动电流进行计算，其计算公式为：yloL7cos-I
21、O3Uw=-,V(4-3-5)泡式中7支路电缆芯线导体的电导率，n(三2),铜取53；1.z支路电缆实际长度，km：COS。电动机起动时的功率因数;AZ支路电缆的芯截面，mm2；1q一一电动机的实际起动电流，A,取额定起动电流的0.75倍；变压器Tl所带线路中电动机主风机启动时，其支线电压损失为：电缆C17截面面积AZ：20mm2,LZ：10m,所带电机的启动电流IQ：295.5A,代入公式得：计算得出该支线启动电压损失=4Vo支线电压损失总和：4V。变压器T3所带线路中电动机掘进机启动时，其支线电压损失为：支线电压损失总和：Vo(2)起动时干线电缆中电压损失在校验干线电缆截面时，是依据供电距
22、离最远，容量最大的负荷电动机起动，其余负荷电动机正常运行状态取值计算，其公式为y3I0LcosgIO3U=*，V(4-3-7)A式中/干线电缆芯线的电导率，w(wn2),铜取53；1.g干线电缆实际长度，km；4干线电缆芯线截面，W；If,Q干线电缆中实际起动电流，A,取额定起动电流的0.75倍；/Q=QCOS(I)Q+Zvcos%)2+(10sin%+工(sin%)2(4-3-8)f.其余负荷电动机正常工作电流之和，A：cgs%一一其余负荷的加权平均功率因数；cos。一一干线电缆在起动条件下的功率因数，c。SgojQCs%+os%(439)变压器Tl所在线路中电动机主风机启动时，其干线电压损
23、失为：干线电缆实际启动电流为：将电动机主风机启动电流IQ：295.5A,功率因数cosQ：0.8,sinQ=1-0.82=0.6,其余负荷电动机正常工作电流之和ElF0A,其余负荷的加权平均功率因数cospj：1,sinpj=0代人公式得干线电缆实际启动电流Io=y(295.50.8+01)2+(295.50.6+00)2=296Ao电缆C16截面面积A：70mm,长度L1400m,干线电缆实际启动电流Ic:296A,代入公式得:该干线启动电压损失AUr=155Vo干线启动电压损失总和：155V。变压器T3所在线路中电动机掘进机启动时，其干线电压损失为：干线电缆实际启动电流为：将电动机掘进机启
24、动电流IQ：473.1A,功率因数cosQ：0.9,sinQ=1-0.92=0.436,其余负荷电动机正常工作电流之和I133A,其余负荷的加权平均功率因数cospj：0.85,sinp=yj1-0.85=0.527代入公式得干线电缆实际启动电流Io=,(473.10.9+1330.85)2+(473.10.436+1330.527)2=606AoC*电缆CIl截面面积A：70mm,长度L：100m,干线电缆实际启动电流L&:：606A,代入公式得:该干线启动电压损失AU0c=25Vo电缆ClO截面面积A：70mm,长度LOO100m,干线电缆实际启动电流I0：606A,代入公式得:该干线启动
25、电压损失AU0c=25Vo电缆C9截面面积A。：70mm,长度L。：20m,干线电缆实际启动电流LSS606A,代入公式得:该干线启动电压损失AU0c=5Vo电缆C7截面面积A。：14Omm,长度L。：1400m,干线电缆实际启动电流LSgQ：0.8,sinQ=1-0.82=0.6,其余负荷电动机正常工作电流之和0A,其余负荷的加权平均功率因数cospj：1,sinpj=2=0代入公式得干线电缆实际启动电流IO=(295.50.8+01)2+(295.50.6+00)2=296Ao计算电阻压降百分数：将短路损耗2500,额定容量315kVA,代入公式得，电阻压降百分数U=箱=0.79411U3
26、1D计算电抗压降百分数：将阻抗电压百分数4,电阻压降百分数=0.794,代入公式得，电抗压降百分数UX=诟亦彳=3.92将启动时变压器负荷电流IBQ:296A,负荷侧额定电流IBe:262.48A,负荷侧额定电压UBe:693V,负荷功率因数cosRc：0.8,电阻压降百分数Ui.：0.794,电抗压降百分数UY：3.92代入公式得：该变压器启动电压损失：23Va变压器T3所带线路在电动机掘进机启动时，变压器启动电压损失为：起动时变压器的负荷电流：将电动机掘进机启动电流IQ：473.1A,功率因数cosQ：0.9,sinQ=1-0.92=0.436,其余负荷电动机正常工作电流之和I133A,其
27、余负荷的加权平均功率因数cospj：0.85,sinpj=y1-0.852=0.527代入公式得干线电缆实际启动电流I，O=(473.10.9+133O.85)2+(473.10.436+133O.527)2=606Ao计算电阻压降百分数：将短路损耗6100,额定容量IOookVA,代入公式得，电阻压降百分数Ur=不黑前=0.61IUIUUU计算电抗压降百分数：将阻抗电压百分数4,电阻压降百分数Ur=O.61,代入公式得，电抗压降百分数UX=0.612.42=3.953将启动时变压器负荷电流IRC：606A,负荷侧额定电流1.：48L17A,负荷侧额定电压Ur.：1200V,betie负荷功率
28、因数8S(Prc：0.89,电阻压降百分数u,：0.61,电抗压降百分数UY：3.953代入公式得:DQA.该变压器启动电压损失：35V。4、起动状态下供电系统中总的电压损失):AUC=+AU0C+RQ，V(2-48)变压器Tl所带线路在电动机主风机启动，其它正常工作时其启动电压损失EU=4+155+23=182V,损失百分率是：27.58%。起动电压损失199V合格。变压器T3所带线路在电动机掘进机启动，其它正常工作时其启动电压损失EU=O+231+35=266V,损失百分率是：23.33%o起动电压损失345V合格。八、低压电缆统计表：表3名称型号额定载流（八）工作电流（八）长度(m)是否
29、合格C7MYP-0.66/1.143x70+1x254101231400合格C9MYP-0.66l.l4370+l25205110320合格ClOMYP-0.66/1.143x70+1x2520596.3100合格CllMYP-0.66/1.143x70+1x25205106.9100合格C12MYP-0.66l.l4325+l10IlO32.8IO合格C13MYP-0.66l.l4325+l10IlO32.8IO合格C14MYP-0.66l.l4325+l10IlO32.8IO合格C16MYP-0.66/1.143x70+1x2520565.61400合格C17MYP-O.66I.1431O
30、I612665.6IO合格第三节短路电流计算低压侧短路电流计算分为两种方法来计算，查表法是根据电缆的换算长度查表得到短路电流值，计算法比拟精确。计算公式如下：(出自煤矿井下供电的三大保护细那么P3)，2j(M()2式中：ER = RJK/广：两相短路电流，A；，=1.15x2)式(4-15)EX=Xx+XJKXb+X2/：三相短路电流，A；AX：短路回路内一相电阻、电抗值总和，;X,：根据系统三相短路容量计算的系统电抗，C;Ue:变压器二次侧的额定电压，V；Kbi变压器的变压比；&,、Xb：变压器的电阻、电抗值；&、X1:高压电缆的电阻，电抗值，。；R2.X2:低压电缆的电阻，电抗值,1、短
31、路点Dl的短路电流计算：系统三相短路容量S：50MVA；系统电抗值：X=侬烂120=0.0288Q；dX10650变压器T3型号：KBSGZY-1000/10/1.2；变压器变压比：K=邛黑二8.33bIzUO变压器电阻RL：0.0088;电抗Xk：0.0569；短路回路内电阻值的总和ZR=0.0088;短路回路内电抗值的总和XX=0.0288+0.0569+0=0.0857；两相短路电流：J?=.1200=6965A；20.00882+0.085722、短路点D2的短路电流计算：系统三相短路容量S：50MVA；系统电抗值：X=吗I(X)=0.0288Q；dXIO6X50变压器T3型号：KBS
32、GZY-1000/10/1.2；变压器变压比：K=邛黑=8.33bIzUU变压器电阻Rk：0.0088;电抗Xj：0.0569。；bb低压电缆总电阻R2：0.224。；总电抗X2：0.05460：短路回路内电阻值的总和R=0.0088+0.224=0.2328；短路回路内电抗值的总和X=0.0288+0.0569=0.1403Q；两相短路电流：/I2。=2207A；a20.23282+0.140323、短路点D3的短路电流计算:系统三相短路容量Scl：50MVA；系统电抗值：X=1200X1200IO6X50=O.0288；变压器T3型号：KBSGZY-1000/10/1.2；变压器变压比：K
33、b=嚅二&33变压器电阻6：0.0088;电抗A：0.0569Q：低压电缆总电阻R2：0.2944Q；总电抗X2：0.07180：短路回路内电阻值的总和ZR=0.0088+0.2944=0.3032；短路回路内电抗值的总和X=0.0288+0.0569=0.1575。；两相短路电流：J?=l1200=1756A；20.30322+0.157524、短路点D4的短路电流计算：系统三相短路容量S：50MVA；系统电抗值：X=吗I?(X)=0.0288Q；dXIO6X50变压器T3型号：KBSGZY-1000/10/1.2；变压器变压比：K=耳黑二8.33bIzUU变压器电阻Rk：0.0088;电抗
34、Xj：0.0569Q；bb低压电缆总电阻R2：0.2332Q：总电抗X2：0.0555Q：短路回路内电阻值的总和ZR=0.0088+0.2332:0.242Q；短路回路内电抗值的总和X=0.0288+0.0569=0.1412。；两相短路电流：I?=/侬。=2141A；a20.2422+0.141225、短路点D5的短路电流计算：系统三相短路容量S：50MVA；系统电抗值：X=吗X9(X)=0.0288Q；dXIO6X50变压器T3型号：KBSGZY-1000/10/1.2；变压器变压比：K=邛黑二8.33bIzUO变压器电阻RL：0.0088;电抗Xk：0.0569；bb低压电缆总电阻R2：
35、0.2396Q；总电抗X2：0.0571Q：短路回路内电阻值的总和XR=0.0088+0.2396:0.2484；短路回路内电抗值的总和ZX=0.0288+0.0569:0.1428C；两相短路电流：/I2。=2094A；a2,0.24842+0.142826、短路点D6的短路电流计算:系统三相短路容量S：50MVA；系统电抗值：X=0.0288Q；dXIO6X50变压器T3型号：KBSGZY-1000/10/1.2；变压器变压比：Kb二爵二&33变压器电阻Rk：0.00880；电抗X1,：0.0569：bb低压电缆总电阻R2：0.2716Q；总电抗X2:0.06490：短路回路内电阻值的总和
36、XR=0.0088+0.2716=0.2804；短路回路内电抗值的总和XX=0.0288+0.0569:0.1506;两相短路电流：J?=l1200-=1885A；2,0.28042+0.150627、短路点D7的短路电流计算：系统三相短路容量SI：50MVA；系统电抗值：X=。叫=0.0095;dX10650变压器Tl型号：KBSG-315/10/0.69；变压器变压比：KL与黑二14.49b690变压器电阻6：0.01210；电抗A：0.0598：bb短路回路内电阻值的总和XR=0.0121;短路回路内电抗值的总和ZX=0.0095+0.0598+0=0.0693；两相短路电流：J?=/6
37、4904A；a20.01212+0.069328、短路点D8的短路电流计算：系统三相短路容量S：50MVA；系统电抗值：X=二=0.0095;dXIO6X50变压器Tl型号：KBSG-315/10/0.69：变压器变压比：Kl=嚅二14.49boyu变压器电阻RL：0.0121;电抗Xk：0.0598：bb短路回路内电阻值的总和R=0.0121;短路回路内电抗值的总和ZX=0.0095+0.0598+0=0.0693；两相短路电流：/690=4904A；a20.01212+0.069329、短路点D9的短路电流计算:系统三相短路容量S：50MVA；系统电抗值：X=*69。=00095;dXI
38、O6X50变压器Tl型号：KBSG-315/10/0.69；变压器变压比：Kb二需二14.49变压器电阻6：0.0121;电抗A：0.0598：bb低压电缆总电阻R2：0.448。；总电抗X2：0.1092Q；短路回路内电阻值的总和XR=0.0121+0.448=0.4601Q；短路回路内电抗值的总和X=0.0095+0.0598=0.1785。；两相短路电流：J?=/69。=699A；2y0.46012+0.1785210、短路点DlO的短路电流计算：nnXan系统三相短路容量SI：50MVA；系统电抗值：X=-=0.0095;dX10650变压器Tl型号：KBSG-315/10/0.69；
39、变压器变压比：及二当黑二14.49b690变压器电阻Rk：0.0121;电抗Xj：0.0598：bb低压电缆总电阻R2：0.4592Q；总电抗X2：0.10970；短路回路内电阻值的总和ZR=0.0121+0.4592:0.4713C；短路回路内电抗值的总和X=0.0095+0.0598=0.179。；两相短路电流：J?=/69。=684A；a20.47132+0.1792第四节低压开关的选择一、选择原那么根据煤矿平安规程规定，各种不同类型的矿用低压开关，应按沼气等级和有无煤（岩）爆炸危险及其使用地点的通风条件来确定使用范围。1、矿用一般型开关适用于无沼气和煤尘爆炸危险的矿井和无沼气突出的井底
40、车场及主要进风巷道中。矿用增安型开关适用于有沼气和煤尘爆炸危险的矿井进风巷道和通风良好的洞室中。2、矿用隔爆型开关使用在有沼气突出矿井的任何地点和有沼气及煤尘爆炸危险矿井的采区进风巷道、回风巷道以及采掘工作面。矿用本质平安型和矿用隔爆兼木质平安型开关的应用范围同矿用隔爆型开关。3、选用矿用低压开关时，其额定电压必须大于或等于被控制线路的额定电压；其额定电流要大于或等于被控线路的负荷长期最大实际工作电流。同时应根据控制线路需要选定过流保护继电器的整定电流值。4、矿用低压隔爆开关的接线喇叭口数目及内径要符合受控线路所选用电缆的条数及外径要求。一个喇叭口只允许接一条电缆。5、矿用低压开关使用地点的海
41、拔高度不得超过1000m；环境温度不得超过350C环境相对湿度不得大于953%；垂直面斜度不得大于150o同时在周围介质中不得有使金属腐蚀和绝缘损坏的气体存在，不得有水及其它液体浸入。二、开关的整定计算低压开关主要技术数据表表4型号开关类型额定电压(V)额定电流（八）台数KBZ-630馈电开关6606301KBZ-400馈电开关6604001KBZ-630馈电开关11406301KBZ-400馈电开关11404001QBZ-120启动器11401203QBZ-2*120SF组合开关6601201过载整定值：Ili=KL(6-1)；(出自煤矿井下供电的三大保护细那么P6P8)式中：/?：电子保护
