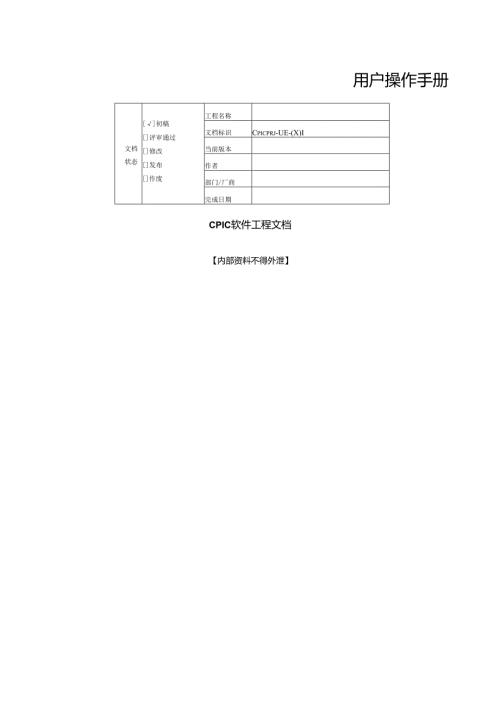

1、用户操作手册文档状态初稿评审通过修改发布作废工程名称文档标识Cpicprj-UE-(X)I当前版本作者部门/厂商完成日期CPIC软件工程文档【内部资料不得外泄】文档版本历史表作者操作日期说明VO.1肖峰创立2013-9-3创立模板文档审核记录表审核人审核人签字审核日期说明内容范围本文档是关于中国太平洋财产保险股份文档集中工程影像系统说明书。适用的对象本文档仅适用于中国太平洋财产保险股份文档集中作业工程组以及集团公司的有关决策者、评估者阅读。目录1 .系统概述22 .功能模块操作22. 1.影像内容管理平台（前端）22.1.1.影像扫描22.1.2.影像修改212.1.3.影像查询221.系统概
2、述2功能模块操作2.1.影像内容管理平台前端2.1.1.影像扫描扫描主界面如下：2.1.1.1. 扫描界面分区业务信息区业务结构区业务信息区单证操作区（上半局部为影像文件的操作区，下半局部为影像文件的显示区）4领淋保-(6)北得主1234567”鼠8t2ft三MHJ(DfUi三dWt三HtfhH)Mft业务结构区2.1.1.2.主要功能注：以下表格功能名称对应上图“文字或按钮”功能名称功能描述拍摄扫描采用扫描仪扫描、拍摄仪拍摄（摄像头、高拍仪等）的方式采集影像资料导入采用文件导入的方式采集影像资料扫描拍摄设置对扫描仪、拍摄仪进行设置上传提交将获取到的影像上传至影像效劳器；影像获取后，经过一系列
3、操作后（如，倾斜矫正、归类、移到等），点击“上传提交”，那么该批次影像正式提交。倾斜矫正对倾斜的影像文件进行矫正操作；去黑边对存在黑边的影像文件去除黑边；撤销对修改后最新的影像文件复原到最初导入状态；查看文件选择后查看影像的原文件；切换模式使影像文件在缩略图显示和列表显示方式间切换；全选选择当前页全部影像批次间归类将获取到的影像文件按照批次索引、资料类型进行归类影像前移将影像向前移动一位影像后移将影像向后移动一位影像删除将刚导入的影像从批次中删除。图片旋转将影像向左或向右移动到指定的角度分页当前影像页面最多显示20张影像缩略图，超出20张那么分页显示，用户可选择分页查看影像文件备注对获取到的影
4、像文件进行备注说明。返回顶部从网页文档的当前位置返回到网页的顶部2.1.1.3.扫描操作流程2.1.131扫描操作流程图影像文件的完整上传过程需经过三个重要步骤：一个案子（亦称“一个批次”）影像文件的完整上传过程，需经过三个重要步骤，一是对“扫描/导入”的影像选择分类；二是用适宜的方式（扫描、拍摄、导入）将影像捕获到系统中；三点击“提交上传”按钮即完成。如下列图所示：2.1.1.3.2影像采集影像系统支持3中采集方式：扫描仪扫描，拍摄仪拍摄，文件导入。2.1.13.2.1扫描仪扫描2.1.1.3.2.1.1扫描仪设置例如如果第一次使用影像控件或者是选择资料类型初始化扫描设备。第一步：点击【扫描
5、拍摄设置】，如图拍缘扫幡设R第二步：弹出如下界面。第三步：点击【确定，2.1.1.3.2.1.2扫描仪扫描第一步：业务系统调用扫描修改接口，翻开影像扫描修改界面；第二步：在扫描仪上放置好资料；第三步：选择单证类型，这步操作是为了影像分类，如果执行了该操作，那么会在扫描时将影像分类到该类别下，如果没有执行该操作也可以在后面对单证进行“手动分类”到达分类效果。图选择资料类型第四步：点击【扫描拍摄】按钮，如下列图所示操作：第五步：扫描仪开始进纸；图扫描仪开始进纸第六步：影像显示区显示导入后的资料缩略图。如图-北许至*12345678.S-P)MMJa)IU峰交*WHBi11S-j(4)HHWWM(4
6、)Mft业务结构区ftftttfll以势食力神求可ISM臭业务信息区图：扫描后的资料缩略图2.1.13.2.2拍摄仪拍摄使用摄像设备进行影像扫描，先进行摄像设备配置，再使用摄像设备拍摄。2.1.1.3.3.1拍摄仪配置如果第次使用影像控件或者是更换扫描仪时，在进行扫描前需要初始化扫描设备。第一步：点击【扫描拍摄设置】，如图拍球扫耀议艮O第二步：弹出如下界面。第三步：点击【确定】。2.1.1.3.3.2第一步:点击【扫描拍摄】按钮。拍摄第二步：假设使用了自动曝光后，须等待数秒，等设备曝光完后再点击【拍照】。当前拍摄的张数会显示在拍摄界面的左上角，如下列图：注意：尽量保证图片填满整个蓝色区域注：每
7、拍一张图片，请等待1-2秒，让拍摄设备有时间处理刚拍摄的图片第三步,点击退出按钮，刚拍摄的照片就会自动导入影像显示区中。ftMttll舒你区止*IMdlftS辎京卷幅仲大臭田SSttai也上应VAS*2)3MSv,2.1.1.3.33文件导入说明：对于电子档的影像件，可以才用文件导入的方式，上传到影像系统。具体操作如下：第一步,在左边业务结构区域选择需要导入影像的业务。第二步:点击影像操作区的【导入】按钮进行文件导入，弹出界面如下。第三步：选择需要导入的文件点击【翻开】即可，可以进行批量导入，建议尽量不要一次性导入太多，防止内存或CPU处理不过来，可能导致IE卡死。2.1.13.2.3影像分类
8、资料类型树是动态生成的，当扫描/导入影像后会在资料类型树区域中动态生成一个树形结构，如下列图所示，父节点为业务类型（投保），子节点为个险投保单（扫描入系统后自动识别）和未归类（因为此时还没有对影像进行归类），对于未归类的影像必须将其分类。2.1.1.3.3.1单证资料类型树资料类型树是动态生成的，当扫描/导入影像后会在资料类型树区域中动态生成一个树形结构，如下列图所示，父节点为业务类型（投保），子节点为个险投保单（扫描入系统后自动识别）和未归类（因为此时还没有对影像进行归类）O当对影像进行归类后，在资料类型区域的树形结构中会为父节点投保添加一个与资料类型对应的子节点，如下列图：点击每i种类型都
9、会出现每i种类型下的影像。2.1.1. 3.3.2索引和资料分类优先级1 .根据条码识别结果，得出业务索引条码和资料类型条码；2 .业务索引分类，满足业务索引条码规那么的，自动分类到对应批次下；3 .业务索引分类，不满足业务索引条码规那么的，但有上一次自动分类业务索引的，继续追加至上一次的业务索引批次下；4 .业务索引分类，不满足业务索引条码规那么的，且无上一次自动分类业务索引的，分类到业务批次树的当前选中批次下；5 .资料类型分类，首选按资料类型条码，为影像文件自动分类；6 .资料类型分类，次选按批次结构树当前选中的资料类型，为内容文件自动分类；7 .资料类型分类，再选按当前选定的资料类型，
10、为内容文件自动分类；8 .资料类型分类，不符合自动分类条件，但有上一次自动分类资料类型的，那么分类到上一次自动分类的资料类型下；9 .资料类型分类，不符合自动分类条件，并无上一次自动分类资料类型的，默认为“未归类二2.1.1.3.3.3影像归类第一步：在“业务结构”区域选择需要归类的资料类型节点，如“其他”；第二步：在“影像显示”区域，勾选需要重新归类的资料；第三步：在“影像文件操作”区域，选择需要重归类到的资料类型；譬如我现在将“其他”类型重新分类到“团队投保清单下第四步：点击【归类】按钮，将原“其他”下的资料分类到“团单投保单下”。2.1.1.3.3辅助功能前提：用户必须拥有辅助功能相应的
11、权限.2.1.1.3.3.1 影像位置移动注：对于多页投保单对影像有顺序要求，请对投保单进行排序。第一步：在“业务结构区”选择需要移动资料的资料节点图选择资料节点第二步,点击【影像前移】或那么【影像后移】，J点击【前移】图点3或那么【后2.1.1.3.3.2 影像倾斜校正此功能针对因为资料的放置有偏差，导致影像扫描入系统后有倾斜不利于后续的系统作，需要将倾斜的影像校正过来；第一步：选择需要进行“倾斜校正”的影像（可多张）Sa文件d3Ma，a示却smaVl图选择需要移动的资料第二步：点击屏幕右下角的1.1.J按钮，翻开“隐藏功能菜单”;，窑像休区it2ttKTHJtfl团小也1比；CA/逢*as
12、n5式aGjTWS承保0一北公主：1234567893,.5粒例至蠲力”J(I)J(2)11lh柠HI0W)8-jnWMM口菖催hqpyocotSQQjcMeE,wnpE5fleVWwjsp*1图点击“显示隐藏按钮”按钮第三步：点击“隐藏功能按钮”菜单中的“倾斜校正”按钮，效果如下图W口S索傅一北公主*123456789三,-j(5)ft三MMJl)1U7WtJlJ(2)BJAftWW)三-U(2)UAOMMDQ)Mfe2.1.1.3.3.3影像去黑边说明：此功能针对“黑白”影像，常用于扫描仪的“黑白扫描”模式扫描的影像资料；对于彩色的图片进行此操作，会导致影像开裂的情况，当出现这种情况可以进
13、行“撤销”操作，复原之前的处理。第三步,点击屏幕右下角的IJ1.I按钮，翻开“隐藏功能菜单”;ftMttll止*IM幅仲大臭段和VQ一北号主*123456789三-.(5)M三WM口IU册*3JKBaHJ(2)CBftWW)3_u(2)HmMMO(2)KfejWeBJ(2)11lh柠mWM口菖催图点击“去黑边”图“去黑边”前后比照2.1.1.3.3.4影像旋转说明：此功能针对采集进系统的影像资料，可能因为放置的偏差（资料倒置、倾斜等），不利于阅读及系统后续操作;第一步,选择需要“影像旋转”的资料，如图-WS和I0一北公主：1234567893,.5粒例至蠲力”J(I)J(2)11lh柠HIOW
14、)8-jnWMM口菖催田asftK4AS*2)SttSv,图选择需要移动的资料第三步,在处输入需要旋转的角度（必须为整数，如“180”），无输入默认为90度。图输入旋转度数第四步：根据实际需要旋转的方向点击3“逆时针旋转”或那么“顺时针”旋转，这里我们点击图点击“倾斜校正”图“影像旋转”前后比照2.1.1.3.3.5撤销修改可以撤销的操作包括：影像倾斜校正、影像去黑边、影像旋转;第一步：选择需要“撤销修改”的影像资料，可多张；三*ff8一北房主：1234567893j5)1.)S)MX至43rJKBWM(2)IUVKeWJKBitJf(2)Cal校WGW)B-j(2)HftMM(2)Mft图选
15、择资料第二步：点击屏幕右下角的HJ按钮,翻开“隐藏功能菜单”;第三步：点击“隐藏功能按钮”菜单中的撤销”按钮，即可回到影像资料刚进系统时候的样子;0一(7)北分主*1234567的T(5)黄俊申演MNJa)(U幺事被密仔嫡初1tut国文事故也仔彻1)(2)0JfitWW)V(2)SSttftZ11交市负4v*20，前贡1图显示“隐藏功能按钮”2.1.1.3.3.6资料删除第一步：选择需要“删除”的影像资料，可多张；第二步：如果只是删除单张影像资料，可以在“缩略图查看”模式下，点击缩略图右下角的国“删除”按钮，在有权限的情况下即可完成删除，如果是多个资料的删除，跳过此步骤，进入第三步;O第三步：
16、点击影体删除按钮，即可删除选中的所有资料；情形：1、如果删除的资料是来源于效劳器，那么会将资料下挂到“已删除”节点;图效劳器图片2、如果删除的资料来源于当前用户操作进入系统，即“本地资料”，删除后系统不做记录，无法找回；2.1.1.3.3.7查看删除资料F，/带特别颜色的,即为本地图片/,1.则试做斜校正NH图本地图片说明：用户查看已删除的资料，前提是用户必须有“查看已删除资料”的权限;第一步：点击屏幕右下角的Uj按钮，翻开“隐藏功能菜单”;图点击“显示隐藏按钮”按钮图显示“隐藏功能按钮”第四步：点击“隐藏功能按钮”菜单中的I“显示已删除“按钮，即可显示被删除的资料;图显示已删除资料2.1.1
17、3.3.8资料备注说明：对影像进行命名操作，系统默认备注是文件名，对于扫描、高拍仪的图片只有个默认名称,可以手动修改其名称。第一步：点击需要“修改备注”的资料，备注区域；图点击备注区域第二步：在出现的输入框中输入资料备注；第三步：点击当前资料或那么其他资料，即可完成备注的修改;2.1.1.3.3.9切换模式模式的切换方法点击菜单栏上面的【切换模式】按钮即可完成切换;*三_T姓许主：1234567”卜a.14)a!HDC)1U悻交*WtBiWl(2)fUt三xWWfDe)皿.总俘，3)a2)mMH(2)MrtCm01174图切换模式田Stt7ft4A1I*M9MAv,模式1：缩略图模式系统默认
18、展示模式图缩略图模式模式2：列表模式Mmtiitt归仲大臭重为绢构W三耐FT7)itil=1234567WS.3-.(l)IUdWt三11Wl(2)USlrtWlc)arj&(wm)a-j(2)HMMMfe(ne9图列表模式模式3,大图模式(nemaIW_T姓许主:12345678卜a.14)a!HDC)1U悻交*WtBiWl(2)fUt三xWWlDe)皿.总俘，3)a单张查看双击需要查看的资料即可，其他操作同多张查看；分页查看图影像是按分页进行显示的，首页上页下页末页I?72.1.1.3.3.11影像上传提交所有影像全部处理完后，点击上传美交，系统会自动进行上传提交；在影像提交前会做相应的压
19、缩，使影像满足切片要求，同时减少网络带宽压力。注:在影像上传时会对影像进行相应处理：1、投保单根据系统配置进行压缩到指定的尺寸(1200*1600),投保单上传大小定义为350KB。2、非投保单根据指定上传大小为250KB,当上传文件大小大于250KB时，会对文件进行相应的压缩，压缩到指定尺寸。第一步，系统自动翻开传输代理。图翻开SunApp第二步：系统提示上传成功;图上传成功注意：验证上传是成功或失败；选择传输代理I所有状态一_UJ卜拉列表各种状态，查看各批次影像上传情况，在状态描述中可查看失败原因其他SunApp相关操作，具体查看SUnAPP的使用;WEBHk业务系统传递的信息不允许在这里
20、修改2.1.2.影像修改鱼优络悯0网北号主*12X567895)(2)即博a炳悌*J(2)fUaWHWl3-j(2)HflWM口Mfede三92.1.2.1.修改界面分区请阅读“扫描界面分区”局部内容。2.1.2.2.主要功能同影像扫描扫描主要功能2.1.2.3.修改操作流程图2.1.24影像修改正程第一步：业务系统调用扫描修改接口，翻开扫描修改界面；注意：业务信息区域的信息如果是业务系统传递过来的那么不允许在这里修改;其他业务信息那么可以根据用户需要进行选择输入；其他步骤同扫描操作流程2.1.3.影像查询主界面如下：2.1. 3.1.查询界面分区 业务信息区 业务结构信息区 资料操作区（上半
21、局部为影像文件的操作区，下半局部为影像文件的显示区）a.nUH9_U(12)义务王*33100244678-乂7)XFr累BU(5)XWJ(n身伤磋业务雌消息1.)(2)Mrt北分宾盟-Ii务王It龄坤大之校，号业务信息区锐皿馈口111.二丽影fi件操作区I-OM式I2.1.3.2.主要功能功能描述前一版本查看前一版本影像当前版本号显示当前版本号后-版本查看后一版本影像修改详情查看版本修改详情全部选择当前页全部影像切换模式使影像文件在缩略图显示和列表显示方式间切换查看原图查看文件原图，并显示图片相关信息筛选按照上传人、上传时间的起始和结束日期区间筛选当前案件下的影像文件分页当前影像页面最多显示
22、8张影像缩略图，超出8张那么分页显示，用户可选择分页查看影像返回顶部从网页文档的当前位置返回到网页的顶部2.1.3.3.影像查询功能详解业务系统传入报文调用查询调阅接口界面；根据要查看的资料类型影像信息，选择相应的结构树节点，如果选择根节点，那么显示全部影像信息。2.133.1版本切换影像资料在整个业务流程走下来会经过很屡次更改，每一次的更改系统都会做版本上的升级记录,版本切换可以查看某个版本下批次做了哪些修改。当前版本的资料会以特别的颜色做标记，予以区分;疑身编构S.9000三(”)事旅辽珊或JDa)公文:懒i宜火灯Ia-(三)i2做事SJCHMim)B-id)WMM1.)时制以发事D)eW-=ZZdt#m发谢g：*HS宝颦号图生成已删除节点
