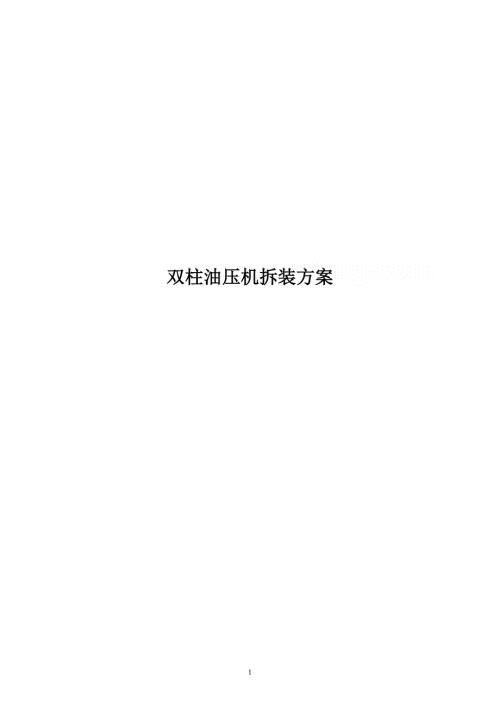

1、双柱油压机拆装方案12目录1、 编制依据32、 工程概况321工程内容322相关条件323工程特点43施工程序431施工流程432 施工准备633 测量放线74拆除设备75运输76 设备安装87 吊装注意事项88工机具及材料89工期网络计划910质量方针和目标9101质量方针9102质量目标911.安全管理10111安全目标10112安全措施101、 编制依据本施工方案编制主要依据下列技术资料 1) 公司提供的部分图纸（液压、电器）及相关照片2) 机械设备安装工程施工及验收规范3)建筑工程施工现场供用电安全规范GB 50194-934)建筑机械使用安全技术规程JBJ33-865)工业设备、管道
2、焊接工程施工及验收规范GBJ236-822、 工程概况21工程内容本施工方案主要包括下列内容1) 将现有300T双柱油压机（重约45吨）保护性拆除；2)将拆除后的300T双柱油压机生产设备及其配件完好地运输到新厂房指定的安装位置；3）依照公司提供的装机定位及要求安装、配合调试。22相关条件1）设备达到拆除前设备的状态并经过业主验收合格；2）施工场地必须将杂物及其影响拆装的设施清理干净；3）施工过程中，必须保证设备的拆除有利于施工，确保工程进度的顺利进行；4）施工期间保证厂房照明良好；23工程特点 本次拆装是在旧厂房内进行，因此施工时不能或尽量少的影响生产的正常运行，施工作业的环境不是十分理想；
3、所以施工存在下面两个特点：1）拆除设备时施工场地小，设备较高，厂房屋顶高度低，主通风管道高度（4600mm）影响设备吊装； 2）运输难度大，设备较重，运输困难。24 施工平面（如图一）3施工程序31施工流程技术准备测量复查设备基础确认设备运转情况设备拆除点做好标记拆除设备运输设备、清理现场安装设备配合试车业主验收IV放大图 图 二 图 三32 施工准备 1）在拆除设备前需要将影响吊装的油压机本体上的梯子、栏杆、设备自身照明支架和设备上方的通风管提前拆除； 2）确认设备的运转情况； 3）切断电源，对要拆除各部件进行标记处理，对关键部位测量好数据并做好记录，做为安装时的参考； 4）制作一台运输平板
4、车； 5）准备好所需的工机具等； 6）需要业主提供10KW电源。33 测量放线根据业主提供的图纸或资料在设备安装位置将基础线放出来。有不合格的基础及时向业主提出，以便及早协商处理方案。4拆除设备对于300T双柱油压机，由于考虑到设备高度、设备有很深的坑基以及车间主通风管高度等条件限制，同时受施工厂房空间结构的限制，无法使用吊车直接进行吊装，本方案决定实施将设备分解拆装，首先拆除液压油箱及其相关附件，然后拆除主体；采用龙门吊进行拆除吊装。为了方便拆除吊装，先在设备侧部焊接四个吊耳（如图三）。再将油压机的所有附件拆除或加固，并清除周围和上空的影响吊装运输的障碍物。将龙门吊安装到位，先将油压机的液压
5、附件吊起拆除，再开始拆除主体部分，拆除主体时将主体吊起后把自制平板车移至主体下面（见IV放大图），然后将主体缓缓放置到平板车上并将其放倒。吊装示意图如图四。5运输 由于受厂房结构的影响，在运输通道上没有足够的空间，故用自制钢板加圆钢运输（如图二）。设备放置于钢板上后（注意设备放置的方向，有利于安装），将龙门架退出，让出通道。运输路径见 IV放大图及图一所示。6 设备安装 设备安装前再次对基础和设备进行确认，检查设备各部件是否完好，如有需更换的部件，需业主认可。安装时，注意设备安装的方向，必须符合业主要求及标准。安装方法及顺序与拆除基本相反。7 吊装注意事项1吊装用的钢丝绳，要由安全员和项目负责
6、人检查确认合格后方可使用；2吊装时凡钢丝绳缠绕部位有棱角的地方，都要加钢管皮保护钢丝绳；3.设备吊装过程中，严禁无关人员在吊装区域内走动；8工机具及材料序号名称规格、型号数量使用台班备注1龙门吊TG360-2/41台2个2汽车吊50吨1台3汽车50吨1台4饼式千斤顶50吨4个5电焊机400A1台10个6手拉葫芦5T2台7手拉葫芦2T2台8钢板=25mm3 T9工字钢16# 6m/根7根10钢管108mm12mm30 米11钢丝绳各种规格若干12木方100mm100mm4000mm10根9工期网络计划1计划绝对日期：10天2工期网络计划： 10质量方针和目标101质量方针坚持质量兴业，坚持科学施
7、工，科学管理；以一流的质量和服务建成此工程。102质量目标严格要求，一丝不苟，积极配合业主的质量要求，使艾欧史密斯满意。11.安全管理111安全目标杜绝重大人身伤亡事故和重大机械损坏事故；死亡事故为0，千人负伤率不大于2。112安全措施 开工前对全体施工人员进行安全技术交底，参加人员 必须签字； 进入施工现场的施工人员必须按照要求穿戴好个人劳动保护用品； 各种人员必须持证上岗并按本工种的安全操作规程进 行作业，不许违章作业，违章指挥； 施工区域必须作明确的区域划分； 吊装设备时必须指挥正确，信号明确。吊装前起重工要与吊车司机，就吊装中的具体情况进行协商，明确指挥信号。 高空作业时必须系好安全带,禁止从上面往下扔东西； 施工结束后必须把施工场地清理干净； 施工人员必须遵守各项规章制度和安全操作规程的规定，不违章指挥，违章作业，不违反劳动纪律。 吊装用的钢丝绳，要由安全员和项目负责人检查确认合格后方可使用；10. 施工电源禁止乱拉乱接，注意安全用电；用电必须先办理申请，按甲方指定地点接线。11在施工过程中电焊机的地线严禁接在设备上，以防漏电打火损坏设备。12. 加强安全消防意识，杜绝火灾发生。
