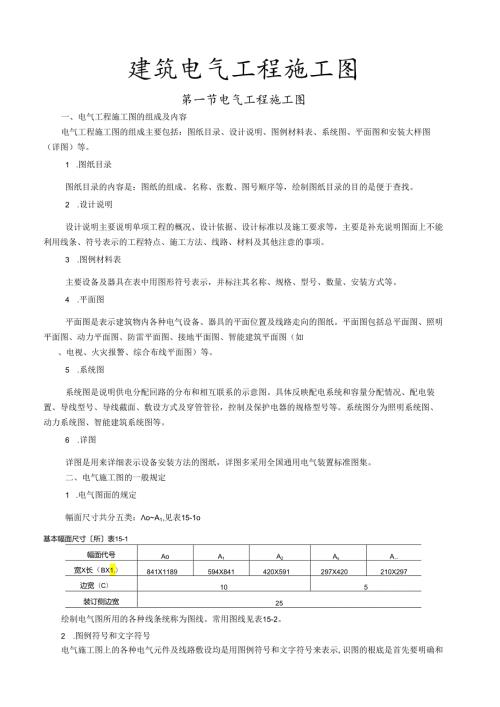

1、建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。1 .图纸目录图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。2 .设计说明设计说明主要说明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。3 .图例材料表主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。4 .平面图平面图是表示建筑物内各种电气设备、器具的平面位置及线路
2、走向的图纸。平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如、电视、火灾报警、综合布线平面图）等。5 .系统图系统图是说明供电分配回路的分布和相互联系的示意图。具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。系统图分为照明系统图、动力系统图、智能建筑系统图等。6 .详图详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。二、电气施工图的一般规定1 .电气图面的规定幅面尺寸共分五类：oA1,见表15-1o基本幅面尺寸所表15-1幅面代号AoA1A2AsA.宽X长（BX1.）8
3、41X1189594X841420X591297X420210X297边宽（C）105装订侧边宽25绘制电气图所用的各种线条统称为图线。常用图线见表15-2。2 .图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示,识图的根底是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。常用电气图例符号见表15-3o图线形式及应用表15-2图线名称图线形式图线应用图线名称图线形式图线应用粗实线电气线路，一次戏路点划线控制线细实线二次线路，一般线路双点划线辅助围框线虚线屏蔽线路，机械线路常用电气图例符号图例名称备注图例名称备注匚双绕组变压器形式1形式2电源自动切换箱（
4、屏）隔离开关北三绕组变压器形式1形式2接触器（在非动作位置触点断开）-AII电流互感器脉冲变压器形式1形式2断路器-TV-4J-TV电压互感器形式1形式2B熔断器一般符号屏、台、箱柜一般符号一熔断器式开关三I动力或动力一照明配电箱熔断器式隔离开关I照明配电箱（屏）三避雷器事故照明配电箱（屏）MDF总配线架室内分线盒IDF中间配线架?窕外分线盒H壁龛交接箱灯的一般符号分线盒的一般符号球型灯1.单极开关（暗装）,顶棚灯Cr双极开关0花灯双极开关（暗装）9弯灯b三极开关I1荧光灯三极开关（暗装）表15-3三管荧光灯A单相插座1五管荧光灯A暗装Q壁灯密闭（防水）0广照型灯（配照型灯）AI防爆防水防尘灯
5、A带保护接点插座cf开关一般符号工带接地插孔的单相插座（暗装）Cr单极开关密闭（防水）指示式电压表防爆功率因数表山带接地插孔的三相插座Wh有功电能表（瓦时计）带接地插孔的三相插座（暗装）7电信插座的一般符号可用以下的文字或符号区别不同插座TP-FX-M一传声器FM调频TV-电视一扬声器插座箱（板）Cr单极限时开关指示式电流表调光器-iI匹配终端回钥匙开关传声器般符号行Y电铃4扬声器一般符号天线一般符号H感烟探测器放大器一般符号N感光火灾探测器分配器，两路，一般符号0气体火灾探测器（点式）-de三路分配落叵I缆式线型定温探测器-a四路分配落m感温探测器电线、电缆、母线、手动火灾报警按卅/3/传输
6、通路、一般符号三根导线三根导线n根导线钮7TT-*7接地装置(1)有接地极(2)无接地极0水流指示器F线路火灾报警控制器V视频线路回火灾报警机(对讲机)B播送畿路EE1.应急疏散指示标志灯e消火栓E1.应急疏散照明灯线路敷设方式文字符号见表15-4。线路敷设方式文字符号表15-4敷设方式新符号I口符号敷设方式新符号旧符号穿焊接钢管敷设SCG电缆桥架敷设CT穿电线管敷设DG金属线槽敷设MRGC穿硬塑料管敷设PCVG塑料线槽敷设PRXC穿阻燃半硬聚氯乙烯管敷设FPCZYG直埋敷设DB穿聚氯乙烯塑料波纹管敷设KPC电缆沟敷设TC穿金属软管敷设CP混凝土排管敷设CE穿扣压式薄壁钢管敷设KBG钢索敷设M
7、线路敷设部位文字符号见表15-5。线路敷设部位文字符号表15-5敷设方式新符号旧符号敷设方式新符号旧符号沿或跨梁(屋架)敷设AB1.M暗敷设在墙内WCQA暗敷设在梁内BCIjK沿顶棚或顶板面敷设CERM沿或跨柱敷设ACZM喑敷设在屋面或顶板内CCPA暗敷设在柱内C1.CZA吊顶内敷设SCE沿墙面敷设WSQM地板或地面下敷设FDA标注线路用途的文字符号见表15-6。标注线路用途文字符号表15-6名称常用文字符号名称常用文字符号单字母双字母三字母单字母双字母三字母控制线路WWC电力线路WWP直流线路WD播送线路WS应急照明线路WEWE1.电视线路WV线路WF插座线路WX照明线路W1.线路的文字标注
8、根本格式为：ab-c(de+fg)i-jh其中a线缆编号；b型号；c线缆根数；d线缆线芯数；e线芯截面(mm2)；fPE、N线芯数；g线芯截面(mmj)；i线路敷设方式；j线路敷设部位；h线路敷设安装高度(m)o上述字母无内容时那么省略该局部。例：N1B1.X-3X4-SC20-WC表示有3根截面为4mm2的铝芯橡皮绝缘导线，穿直径为2011m的水煤气钢管沿墙暗敷设。用电设备的文字标注格式为：f其中a设备编号；b额定功率(kW)o动力和照明配电箱的文字标注格式为：a-b-c其中a设备编号；b设备型号；c设备功率(kW)o例：3喋制表示3号动力配电箱，其型号为X1.-3-2型、功率为35.165
9、kWo照明灯具的文字标注格式为：a-b弩必f其中a同一个平面内，同种型号灯具的数量；b灯具的型号；c每盏照明灯具中光源的数量；d每个光源的容量(W)；e安装高度，当吸顶或嵌入安装时用“一”表示；f安装方式；1.光源种类(常省略不标)。灯具安装方式文字符号见表15-7o灯具安装方式文字符号表15-7名称新符号旧符号名称新符号旧符号线吊式自在器线吊式SW顶棚内安装CRDR陵吊式CS1.墙壁内安装WRBR管吊式DSG支架上安装S.1壁装式WB柱上安装C1.Z吸顶式CD座装HMZH嵌入式RR三、电气照明平面图图15T为某车间电气照明平面图。车间里设有6台照明配电箱，即A1.iIA1.16,从每台配电箱
10、引出电源向各自的回路供电。如A1.13箱引出W1.lW1.4四个回路，均为BV-2X2.5-S15-CEC,表示2根截面为2.511的铜芯塑料绝缘导线穿直径为15mm的钢管，沿顶棚暗敷设。灯具的标注格式22挈P表示灯具数量为22个，每个灯泡的容量为200W,安装高度4m,吊管安装。四、电气动力平面图图15-2为某车间电气动力平面图。车间里设有4台动力配电箱，即A1.lA1.4。其中A1.l骋表示配电箱的编号为A1.l,其型号为X1.-20,配电箱的容量为4.8kW0由A1.l箱引出三个回路，均为BV-31.5+PE1.5-SC20-FC,表示3根相线截面为1.511un2,PE线截面为1.5m
11、m2,均为铜芯塑料绝缘导线，穿直径为2011三的焊接钢管，沿地暗敷设。配电箱引出回路给各自的设备供电，其中去表示设备编号为1,设备容量为1.IkWo五、电气系统图1 .配电箱系统图图15-3表示配电箱系统图。引入配电箱的干线为Bv-4X25+16-SC40-WC；干线开关为DZ216-63/3P-C32A；回路开关为DZ216-63/IP-ClOA和DZ216-63/2P-16-30mA;支线为BV-2X2.5-SC15-CC及BV-3X2.5-SC15-FC。回路编号为N1N13;相别为AN、BN、CN、PE等。配电箱的参数为：设备容量P=8.16kW；需用系数KX=O.8；功率因数COS中
12、0.8；计算容量Pjs=6.53kM计算电流1.S=I3.22A。2 .配电干线系统图配电干线系统图表示各配电干线与配电箱之间的联系方式。图15-4表示某住宅楼配电干线系统图。(1)本工程电源由室外采用电缆穿管直埋敷设引入本楼的总配电箱，总配电箱的编号为A1.T-1。(2)由总配电箱引出4组干线回路I1.、21.、31.和41.,分别送至一单元、二单元、三单元一层电气计量箱和TV箱,即元-1-2箱、A1.-1-3箱、A1.T-4箱和电视前端设备箱TV。IU21.、31.至一层计量箱的干线均为3X25+2X16-SC50-FC、WC。41.回路至电视前端设备箱TV为3X2.5-SC15TC。总
13、开关为GM225H-3300/160A,干线开关为GM100H-3300/63A和XAlO-I/2-C6o(3)11.21.、31.回路均由一层计量箱再分别送至本单元的二层至六层计量箱，并受一层计量箱中XA10-3P-50A的空气开关的控制和保护。I1.、21.、31.回路由一层至二层的干线XGM1R-2G.5E.31.暗装照明配电箱DZ216-63/1P-C10ABV-22.5-SC15-CCNlANIl&0.84kW照明DZ216-63/IP-ClOABV-22.5-SC15-CCN2BN12盆0.96kW照明DZ216-63/IP-ClOABV-22.5-SC15-CCN3CN6盏0.3
14、6kW照明DZ216-63/1P-C10ABV-22.5-SC15-CCN4AN10栽0.8kW照明DZ216-63/1P-C10ABV-22.5-SC15-CCN5BN120.94kW照明DZ216-63/1P-C10ABV-2x2.5-SC15-CCN6CN930.68kW照明DZ216-63/3P-C32ADZ216-63/1P-C10ABV-22.5-SC15-CCN7AN14盏0.28kW照明Pe=8.16kWKx=0.8少DZ2161.-632P-16-30mBV-22.5-SCI5-FCN8BNPE6栽0.6kW插座DZ2161.-632P-i6-30mBV-22.5-SC15-
15、FCN9CNPE6蠡0.6kW插座Py.=6.53kWIit-13.22头/DZ2161.-632P-16A-30mABV-32.5-SC15-FCNlOCNPE8盏0.8kW插座DZ2161.632P-16A-30mANll备用DZ216-63/IP-CIOAN12备用DZ216-63/3P-C20AN13备用上图15-3配电箱系统图为BV-5X16-SC40TC;由二层至三、四层的干线为BV-4X16-SC40-WC；由四层至五、六层的干线为BV-316-SC40-WCo(4)除一层计量箱引出31.、8，-3乂2.56(：15-吃公共照明支路和扎三表数据采集支路外，所有计量箱均引出I1.和
16、21.支路接至每户的开关箱1.(5)由开关箱1.向每户供电。开关箱1.引出一条照明回路和两条插座回路，其空气开关为XAlOT/2-C16A和XAlO1.E-1/2T6A30mo第二节智能建筑电气工程施工图一、火灾自动报警系统施工图火灾自动报警系统施工图是现代建筑电气施工图的重要组成局部,包括火灾自动报警系统图和火灾自动报警平面图。主要介绍火灾自动报警系统图，如图15-5所示。图例：Kl同电铃区!感烟探测器1/F3/F2/F2N9051/地下图15-5火灾自动报警系统图火灾自动报警系统图反映系统的根本组成、设备和元件之间的相互关系。由图可知在各层均装有感烟、感温探测器及手动报警按钮、报警电铃、控
17、制模块、输入模块、水流指示器、信号阀等。一层设有报警控制器为2N905型，控制方式为联动控制。地下室设有防火卷闸门控制器，每层信号线进线均采用总线隔离器。当火灾发生时报警控制器2N905接收到感烟、感温探测器或手动报警按钮的报警信号后，联动局部动作，通过电铃报警并启动消防设备灭火。二、共用天线电视系统施工图共用天线电视系统施工图包括共用天线电视系统图和共用天线电视平面图。主要介绍共用天线电视系统图，如图15-6所示。图15-6共用天线电视系统图共用天线电视系统图反映网络系统的连接；系统设备与器件的型号、规格；同轴电缆的型号、规格、敷设方式及穿管管径；前端箱设置、编号等。由图15-6可知，从前端
18、箱系统分四组分别送至一号、二号、三号、四号用户区。其中二号用户区通过四分配器将电视信号传输给四个单元，采用SYKV-75-9同轴电缆传输，经分支器把电视信号传输到每层的用户。三、通信系统施工图通信系统施工图包括通信系统图和通信平面图。图15-7所示为通信系统图。由图可知进户HYA200X(2X0.5)S70由市政网引来，交接箱分三路干线，干线为HYA50X(2X0.5)S40等，再由支线将信号分别传输到每层的分线盒。图15-7通信系统图第三节变配电工程图变配电工程图是建筑电气施工图的重要组成局部，主要包括变配电所设备安装平面图和剖面图；变配电所照明系统图和平面布置图；高压配电系统图、低压配电系
19、统图；变电所主接线图；变电所接地系统平面图等。本节主要介绍高压配电系统图、低压配电系统图及变电所接线图。一、高压配电系统图高压配电系统图表示高压配电干线的分配方式。如图15-8所示。由图可知该变电所两路IOkV高压电源分别引入进线柜IAH和12AH,IAH和12AH柜中均有避雷器。主母线为TMY-3(80X10)。2AH和IlAH为电压互感器柜，作用是将IoKV高电压经电压互感器变为低电压100V供仪表及继电保护使用。3AH和IOAH为主进线柜；4AH和9AH为高压计量柜；5H和8H为高压馈线柜；7AH为母线分段柜。正常情况下两路高压分段运行，当一路高压出现停电事故时那么由6AH柜联络运行。二
20、低压配电系统图低压配电系统图表示低压配电干线的分配方式。如图15-9所示。由图可知低压配电系统由5AA号柜和6A号柜组成。5AA号柜的WP22WP27干线分别为116层空调设备的电源，电源线为VV-435+l16oWP28及WP29为备用回路。6AA号柜的WP30干线采用VV-3X25+2X16电力电缆引至地下人防层生活水泵。W31电源干线为BV-3X25+2X16-SC50,引至16层电梯增压泵。WP32和WP33为备用回路。5圮6蒙一一M治CG瑞S裳-一三i54JngCMCNG1OSW8然羽HF3一GG一一I5Ri一一CM三1克S案333一一Gf一一Si比Q三后CME三1Oi3B泰一一G
21、禺氏邳E三名6吾郭一GS第三S黑囤爆般秘跳田幄8H-固。SE聚生里HVS,HV9,Hv一点WPO2为电源引入回路，电源线为2(VV-3X185+1X95),电源一用一备。图15-9低压配电系统图图15-10变电所主接线图三、变电所主接线图图15T0表示变电所主接线图。图15-10变电所主接线图图中所示配电所高压IOkv电源分W1.1、W1.2两路引入。高压进线柜为GGTA(F)TI型，高压主母线1.MY-3(40X4)。高压隔离开关GN6-10/400作分段联络开关。电压互感器柜为GGTA(F)-54型，6台高压馈电柜为GGTA(F)-03型，引出6路高压干线分别送至高压电容器室；1、2、3号
22、变电所；高压电动机组。变压器将IOkV窗压变为40OV低压。低压进线柜A1.201号(PG1.2-05A型)和A1.207号(PG1.2-04A型)，并由它们送至低压主母线1.MY-3(100X10)+1(60X6),两路低压电源可分段与联络运行。由低压馈线柜A1.202号(PG1.2-40型)引出4路低压照明干线；A1.203号(PG1.2-35A型)、A1.205号(PG1.2T5B型)、A1.206号(PG1.2-34A型)柜分别引出了4路低压动力干线；A1.204号(PG1.2T4型)柜引出了2路低压动力干线。思考题1 .电气工程施工图的组成主要包括哪些？2 .举例说明线路的文字标注格式。3 .举例说明配电箱的文字标注格式。4 .变配电工程图主要包括哪些？5 .识读图15-2变电所主接线图，简述其系统的组成。6 .识读图15-3配电箱系统图，指出电器元件的规格、型号及数量。7 .识读图15-5火灾自动报警系统图，简述其系统的组成。8 .识读图15-10变电所主接线图，简述其系统的组成。
