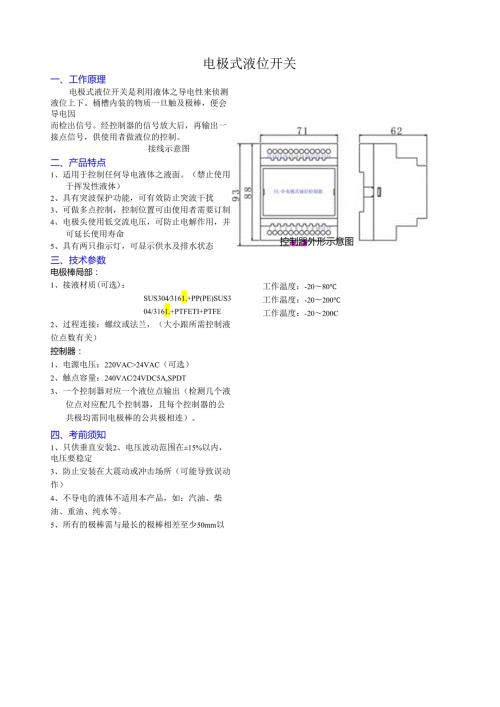

1、电极式液位开关一、工作原理电极式液位开关是利用液体之导电性来侦测液位上下。桶槽内装的物质一旦触及极棒，便会导电因而检出信号。经控制器的信号放大后，再输出一接点信号，供使用者做液位的控制。接线示意图二、产品特点1、适用于控制任何导电液体之液面。（禁止使用于挥发性液体）2、具有突波保护功能，可有效防止突波干扰3、可做多点控制，控制位置可由使用者需要订制控制器外形示意图4、电极头使用低交流电压，可防止电解作用，并可延长使用寿命5、具有两只指示灯，可显示供水及排水状态三、技术参数电极棒局部：工作温度：-2080工作温度：-20200工作温度：-20200C1、接液材质(可选)：SUS3043161.+
2、PP(PE)SUS304/3161.+PTFETI+PTFE2、过程连接：螺纹或法兰，（大小跟所需控制液位点数有关）控制器：1、电源电压：220VAC24VAC（可选）2、触点容量：240VC24VDC5A,SPDT3、一个控制器对应一个液位点输出（检测几个液位点对应配几个控制器，且每个控制器的公共极均需同电极棒的公共极相连）。四、考前须知1、只供垂直安装2、电压波动范围在15%以内，电压要稳定3、防止安装在大震动或冲击场所（可能导致误动作）4、不导电的液体不适用本产品，如：汽油、柴油、重油、纯水等。5、所有的极棒需与最长的极棒相差至少50mm以上（如图）6、当液体接触到电极时，其动作的作罢会因液体种类不同及电源电压变化而会有变动。7、为了使电极棒在水中确保不会相互接触，可以在极棒上缠上胶带，但必须缠在极棒前端100ninl以后的局部。
