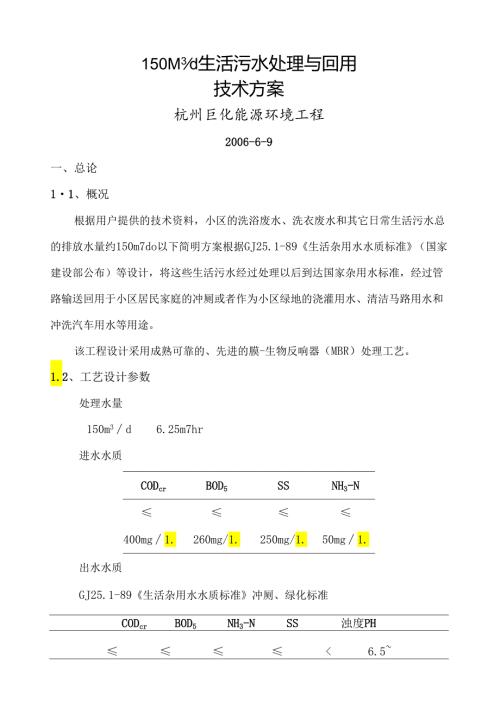

1、150M3d生活污水处理与回用技术方案杭州巨化能源环境工程2006-6-9一、总论11、概况根据用户提供的技术资料，小区的洗浴废水、洗衣废水和其它日常生活污水总的排放水量约150m7do以下简明方案根据GJ25.1-89生活杂用水水质标准（国家建设部公布）等设计，将这些生活污水经过处理以后到达国家杂用水标准，经过管路输送回用于小区居民家庭的冲厕或者作为小区绿地的浇灌用水、清洁马路用水和冲洗汽车用水等用途。该工程设计采用成熟可靠的、先进的膜-生物反响器（MBR）处理工艺。1.2、工艺设计参数处理水量150m3d6.25m7hr进水水质CODcrBOD5SSNH3-N400mg1.260mg/1.
2、250mg/1.50mg1.出水水质GJ25.1-89生活杂用水水质标准冲厕、绿化标准CODcrBOD5NH3-NSS浊度PH38n,完全地下式钢筋混凝土结构，有效容积20.0m3,HRT=3hro4. 污泥浓缩池尺寸：1.5X1.5X3.5m主要设备1.水力格栅一套规格：5mm2 .鼓风机2台（一用一备）型号:SSRlOO风量：4.12m3min装机功率：4.0kW气压：39.2kPa3 .自吸泵3台（二用一备）型号：JETINoXlloT功率：1.lkW吸程：5m流量：4.3m3h4 .曝气头215微孔曝气器72套5 .膜-生物反响器膜组件及膜架MBR-80型，2套，共用MBR专用膜片15
3、6片。6 .污泥输出泵（也可以作为污泥回流泵使用）型号：40QWI2-15-1.5,功率：1.5KW流量：12m3/h,扬程：15m。五、维护管理高能膜生物反响器处理生活污水无须如传统活性污泥法那样的污泥浓度管理、曝气槽溶解氧浓度测定及检查等日常管理，只须定期进行如下管理:1 .机器的检查：2 .负压的检查，确定膜两侧阻力有无上升；3 .处理水的水量和质量（浊度、COD、BOD等）监测;4 .曝气槽的检查，曝气状态的目视确认，以及用简易的M1.SS计测定污泥的浓度。六、效果预测膜别离装置在反响器经过膜别离单元立刻就可以得到处理水。使用的膜别离单元是采用针对废水处理而开发的聚丙烯中空纤维膜，可长
4、时间稳定处理和不需清洗，从而成功地解决了维护上的问题。该装置的曝气单元具有利用气泡振动膜面来抑制污泥附着及供氧的功能，从膜下方曝气，处理水采用间歇排放方法。聚丙烯中空纤维膜组件按规定的间隔安装在反响器内，考虑到中空纤维膜的维护，设计成从上方拉出方式，一个单元的滤过面积是24m2,膜孔O.Iumo由于使用的膜是合成聚合物与孔径非常细的中空纤维膜，几乎能够别离所有的浮游物质（SS）,因此可以稳定地得到可再利用的澄清的滤过水。这种膜别离活性污泥法装置的特点如下：在曝气槽里设置为废水处理而开发的膜别离单元，从而解决了以往膜处理存在的难题。维护管理容易，不需专业技术人员。不像普通生物处理存在着由于负载变
5、动等因素引起污泥膨胀而使污泥流出的问题。处理设施紧凑。活性污泥保持在高浓度，反响别离槽小型化，负载变动时仍可得到稳定的处理水。可得到稳定良好的处理水质。该装置使用膜别离单元微粒通不过，处理水质非常稳定。由于膜面流速与膜的振动，曝气装置仅作适当的安装。加上处理水泵的间歇运行，因此可以长时间不需洗净工人。现场施工时间可大大缩短。聚丙烯中空纤维高能膜生物反响器处理各种废水结果见表：聚丙烯中空纤维高能膜生物反响器处理废水结果废水来源水质指标进水出水去除率/%食品加工BOD(mg1.)1590199.9COD(mg1.)650799.0SS(mg1.)380未检出100生活污水BOD(mg1.)2300
6、3.799.8COD(mg1.)153056.596.3SS(mg1.)210未检出100酱油酿造BOD(mg1.)3630599.9COD(mg1.)232012.696.5SS(mg1.)1660未检出100七、工程报价7.1构筑物局部序号名称规格(m)单位数量总价(万元)备注1沉砂调节池4.0X4.0X3.8座12组合生化池3.54.03.8座13接触消毒和集水池1.44.03.8座14污泥浓缩池1.51.53.5座15综合用房5.04.02.5座1土建合计万元以上构筑物采用钢筋混凝土结构，内防腐，按地埋式结构设计，以上报价因各地的土建费用情况及现场地质情况不同而有所变化。7.2设备局部序号名称规格型号数量备注生产厂家1格栅5mm套1自制2罗茨鼓风机SSRlOO台2一开一备3自吸泵Jetinoxiio台3二开一备4微孔曝气器215套72包括支架自制5MBR膜装置MBR-80套2包括附件6污泥输送泵40QW12-15-1.5台2一开一备上海7管道阀门批1杭州8电气及控制套1自制9消毒装置套1江苏10电磁流量计1.D50型套1杭州11转子流量计1.ZB-80型套2余姚设备总价30.807.3其它费用序号名称费用（万元）1设计费1.502安装费1.503调试费2.00合计5.007.4工程总价：35.8万元（不含土建）
