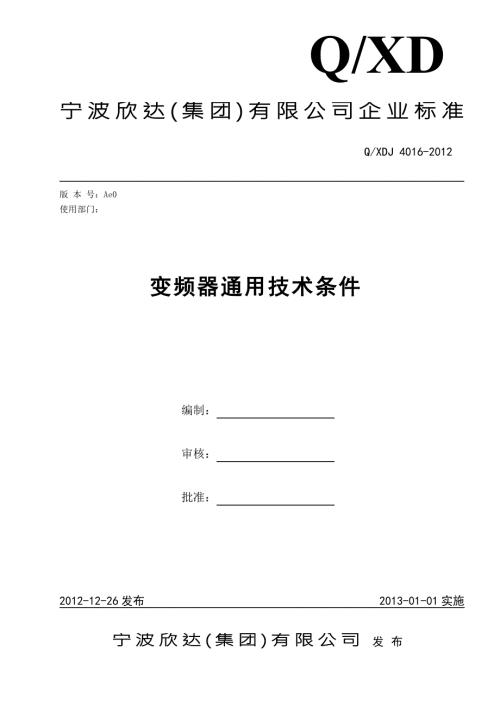

1、Q/XD宁波欣达(集团)有限公司企业标准Q/XDJ 4016-2012版 本 号：Ae0使用部门：变频器通用技术条件编制：审核：批准：2012-12-26发布2013-01-01实施宁波欣达(集团)有限公司发布1 主题内容和适用范围本标准规定了低压交流变频器（以下简称变频器）的通用技术要求、检验规则与试验方法以及标志与包装要求。 本标准仅适用于宁波乐邦电气有限公司的变频器产品。2 引用标准 GB/T12668.2 调速电气传动系统第2部分：一般要求 低压交流变频电气传动系统额定值的规定GB/T12668.3 调速电气传动系统第3部分：产品的电磁兼容性标准及其特定的试验方法 GB/T2900.1
2、8 电工术语 低压电器GB/T3859.1 半导体变流器 基本要求的规定GB/T3859.2 半导体变流器 应用导则GB4942.2 低压电器外壳防护等级 GB191 包装储运图示标志3 技术要求3.1 符号定义本标准所用符合的定义见表1表1参数名称符号单位电源输入额定电压UNV电源输入额定频率fNHz电源输入额定电流INA电源输入谐波含量HLV或A电源输入总的谐波畸变THD%变频器效率%变频器功率因数COS连续输出电流额定值ILNA过载电流（过载能力）ILMA负载侧基波交流电压额定值ULNV基本频率f0Hz最大输出频率fMHz3.2 变频器的输入额定电压为：a) 单相输入变频器为AC220V
3、b) 三相输入变频器为AC380V。3.3 变频器的输入额定频率为50Hz。3.4 变频器的容量、额定输出功率及电流符合表2规定。表2电压等级变频器型号额定容量(kVA)额定输入电流(A)额定输出电流(A)适配电机功率(KW)220VLB*2S0004113004LB*2S00071745075LB*2S00152.97.51.5LB*2S0022410.52.2380VLB*4T00223652.2LB*4T00375.5983.7LB*4T00558.514.2135.5LB*4T00751118177.5LB*4T011017262511LB*4T015021353215LB*4T01
4、852438.53718.5LB*4T02203046.54522LB*4T030040626030LB*4T037050767537LB*4T045060929045LB*4T05507211311055LB*4T0750100157152753.5 使用条件3.5.1 输入电源频率为fN5%时变频器能正常工作。3.5.2 输入电压为UN20%时变频器能正常工作，输入电压大于100% UN且小于等于120% UN时，变频器应能以额定特性输出。3.5.3 电压不平衡度不超过额定输入电压UN的3%时变频器能正常工作。3.5.4 稳态条件下THD10%时，或瞬态期间（小于15S）THD15%时，变
5、频器应能正常工作。3.5.5 重复瞬变电压（每周期都发生）与输入额定电压峰值的比值最大为1.251.50时变频器能正常工作。3.5.6 非重复瞬变电压（偶然发生）与输入额定电压峰值的比值为1.802.50时变频器能正常工作。3.5.7 使用环境温度：-10+40。3.5.8 存放环境温度：-25+55。3.5.9 正常使用相对湿度5%+85%，且无凝露。3.5.10 存放相对湿度5%+95%，且无凝露。3.5.11 正常使用海拔高度不超过1000m，超过1000m时按表3降额使用。表3海拔高度(m)降额后百分比(%)1000M1500971500M2000952000M25009125000M
6、3000883.5.12 环境空气中不应含有腐蚀性和易燃性气体及导电尘埃存在。3.5.13 设备不应存放在海拔高度大于3000m的场所。3.5.14 设备安装区域内或附加的机壳内对变频器的通风或冷却系统的作用不能有削弱。3.5.15 变频器在表4所示的振动限值范围内时，应保证正常工作。表4频率/Hz振幅/mm加速度/(m/s2)2f939f209.820f55255f20013.5.16 运输时，带标准包装的变频器应能承受表5所示的振动限值。表5频率/Hz振幅/mm加速度/(m/s2)2f939f20010200f500153.5.17 运输时，带标准包装的变频器应能承受表6所示冲击限值。表6
7、质量M/kg自由降落高度/mM200.2520M1000.25100M0.103.6 变频器内通电导体与地之间的绝缘电阻应符合表7要求。表 7标称电压（V）测试电压（VDC）绝缘电阻(M)安全电压2500.255005000.5050010001.003.7 进线保护导体端子和变频器内各接地端子及裸露导电部件之间的电阻：100m。3.8 变频器电路应能承受电路最高电压的2倍加1000V的电压，历时1min，无击穿或闪络现象。3.9 变频器的过载能力：在额定输出电流下连续运行后，在150%的额定输出电流下运行1min.，随后，有一段时间负载小于额定电流，在此期间，整个工作循环输出电流有效值不超过
8、额定输出电流。3.10 变频器的工作频率范围：0Hz400Hz。3.11 变频器的效率。3.12 稳态运行性能。3.12.1 速度偏差带：开环V/f变频器偏差带不大于5%，闭环矢量无速度传感器控制变频器偏差带1%，闭环矢量有速度传感器控制变频器偏差带不大于0.1%。3.12.2 频率分辨率：不大于0.01Hz。3.13 动态性能。对闭环矢量有速度控制变频器速度环响应时间不大于4ms，电流环响应时间不大于1ms。3.14 能耗制动和能耗减速。如工况需要，变频器应能运行于能耗制动和能耗减速状态，且能以110%、125%或150%额定电流制动负载。3.15 变频器的温升限值。发热元器件（如整流桥、逆
9、变器、场效应管等）的温升不大于40K，导电铜条或导线的温升不大于20K。3.16 故障监控功能。变频器应具备以下基本故障监控功能：3.16.1 外部故障输入；3.16.2 输出功率部分故障；3.16.3 瞬时过电流保护；3.16.4 过、欠压保护；3.16.5 过热保护；3.16.6 过载保护；3.17 变频器的功能特性。变频器应具备如下基本功能：3.17.1 定时加速；3.17.2 定时减速；3.17.3 点动运行；3.17.4 可调电流限幅；3.17.5 反向运行；3.17.6 能耗制动；3.17.7 参数显示及输入；3.18 变频器的防护等级。柜内安装型变频器防护等级可为IP00，柜外安
10、装变频器最低防护等级为IP2X，如运行环境较差（如粉尘较多），应满足相应的外壳防护要求。3.19 变频器的外形安装尺寸应符合相应的图纸要求。3.20 4 检验规则4.1 每只变频器应经检查试验合格后才能出厂，并应附有产品合格证。4.2 检查试验项目包括：主要技术参数及功能检查（按本标准第3.6、3.7 、3. 6、3.7、3.9、3.10、3.16及3.19条规定）。 4.3 凡遇下列情况之一者，必须进行型式试验。a) 变频器第一次样机试制时；b) 变频器鉴定定型后第一次小批量投产时；c) 变频器的关键零部件发生变更时；d) 当检查试验结果和以前进行的型式试验结果发生不允许的偏差时。4.4 变
11、频器的型式试验项目包括：a) 检查试验全部项目；b) 3.5.17、3.8、3.11、3.12.1、3.133.15及第3.173.18条项目。5 试验方法5.1 本标准的第3.5.43.5.6条的检验按GB/T12668.3规定进行。5.2 本标准的第3.18条的检验按GB4942.2 进行。5.3 本标准的第3.6、3.93.15及3.17 条按GB/T3859.1的规定执行。6 标志、包装6.1 当变频器的储存电荷泄放到50V以下所需要的时间超过1min.时，应标识警告标志。6.2 当50V以上电路外露或易于接近时，应设置警告标志。6.3 变频器上应标识以下内容：a) 制造厂名；b) 产品名称、型号及规格；c) 出厂编号；d) 合同号及用户名称；e) 出厂日期。6.4 产品的包装应能保证在正常储运条件下，自发货之日起一年时间内不致因包装不善而导致受潮与损坏。6.5 包装箱外壁的文字和标志应清楚整齐，内容如下：a) 发货站及制造厂名称；b) 收货站及收货单位名称；c) 变频器的型号及装箱日期；d) 包装箱外形尺寸；e) 变频器的台数、净重及毛重；f) 在箱外的适当位置应标有“小心轻放”、“怕湿”和“向上”等字样或图形，其图形应符合GB191的规定。
