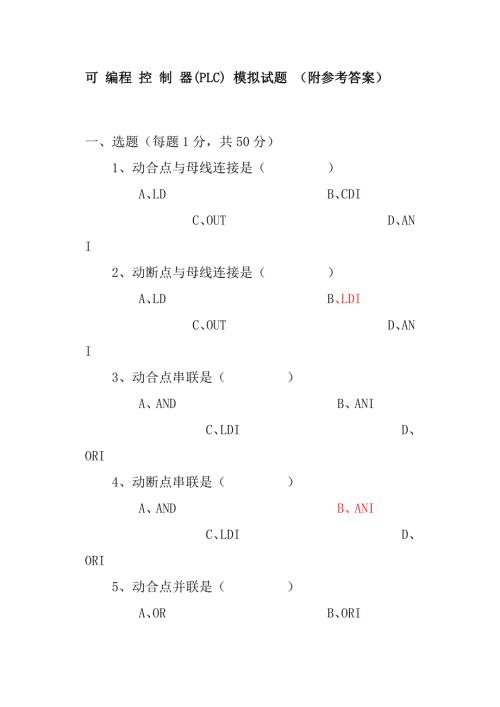

1、可 编程 控 制 器(PLC) 模拟试题 （附参考答案） 一、选题（每题1分，共50分） 1、动合点与母线连接是（ ） A、LDB、CDIC、OUTD、ANI 2、动断点与母线连接是（ ） A、LDB、LDIC、OUTD、ANI 3、动合点串联是（ ） A、ANDB、ANIC、LDID、ORI 4、动断点串联是（ ） A、ANDB、ANIC、LDID、ORI 5、动合点并联是（ ） A、ORB、ORIC、ORBD、ANB 6、动断点并联是（ ） A、ORB、ORIC、ORBD、ANB 7、并联电路块的并联是（ ） A、ORIB、ORBC、ANBD、OR 8、串联电路块的并联是（ ） A、ORI
2、B、ORBC、ORID、ANI 9、进栈是（ ） A、MCRB、MPSC、MRDD、MPP 10、出栈是（ ） A、MRDB、MCRC、MPPD、MPS 11、读栈是（ ） A、MPSB、MRDC、MCRD、MPP 12、自保护是（ ） A、RSTB、SETC、PLSD、PLF 13、上升沿脉冲输出是（ ） A、SETB、PLFC、PLSD、RST 14、解除复位是（ ） A、SETB、PLSC、RSTD、PLF 15、下降沿脉冲输出是（ ） A、PLSB、PLFC、SETD、RST 16、主控电路块起点是（ ） A、MCRB、OUTC、MCD、END 17、结束是（ ） A、NOPB、END
3、C、MCD、MCR 18、主控电路块复位是（ ） A、OUTB、MCC、MCRD、SET 19、线圈输出是（ ） A、SETB、RSTC、OUTD、MCR 20、FX2系列状态元件代号是（ ） A、MB、XC、YD、S 21、FX2系列辅助继电器代号是（ ） A、XB、MC、YD、S22、FX2系列输入继电器代号是（ ） A、SB、TC、XD、C 23、FX2系列输出继电器代号是（ ） A、TB、YC、SD、M 24、FX2系列定时器元件代号是（ ） A、YB、TC、SD、M 25、FX2系列计数器元件代号是（ ） A、MB、TC、SD、C 26、1分特殊辅助时钟脉冲继电器代号是（D） A、M
4、8011B、M8012C、M8013D、M8014 27、1秒特殊辅助时钟脉冲继电器代号是（C） A、M8011B、M8012C、M8013D、M8014 28、0.1秒特殊辅助时钟脉冲继电器代号是（B） A、M8011B、M8012C、M8013D、M8014 29、0.01秒特殊辅助时钟脉冲继电器代号是（A） A、M8011B、M8012C、M8013D、M8014 30读出键是（C） A、INS B、DELC、RDD、WR 31、插入键是（C） A、WR B、DELC、INSD、RD 32、写入键是（B） A、DEL B、WRC、INSD、RD 33、删除键是（B） A、WR B、DEL
5、C、RD D、INS 34、执行键是（B） A、SPB、GO C、STEPD、CLEAR 35、步序键是（D） A、GO B、SP C、CLEAR D、STEP 36、空格键盘是（C） A、CLEARB、GOC、SPD、STEP 37、清除键是（B） A、SPB、CLEARC、STEPD、GO 38、在写入程序时编程器左上角应显示（B） A、R B、W C、ID、D 39、在读出程序时，编程器左上角应显示（A） A、R B、W C、ID、D 40、在修改程序插入指令时编程器左上角应显示（C） A、R B、W C、ID、D 41、在修改程序删除指令时编程器左上角应显示（A） A、R B、W C、
6、ID、D 42、OUTYO指令是（ ）步 A、1B、2 C、3D、4 43、OUTTO指令是（ ）步 A、1B、2 C、3D、4 44、OUTCO指令是（ ）步 A、1B、2 C、3D、445、下列元件要复位的是（） A、M B、T C、YD、C 46、FXON24M可编程控制有（ ）个输入点 A、24 B、14C、12 D、10 47、FXON24M可编程控制有（ ）个输出点 A、24 B、14C、12 D、10 48、一般可编程控制器有（ 种输出方式 A、2B、3 C、4D、5 49、目前一般可编程控制器继电器输出点最大承受交流电压为（ B ） A、100V B、220V C、240V D
7、380V 50、FX10P编程器液晶显示是（）行 A、2B、3 C、4D、5二、多项选择题（每题2分，共30分） 1、属于动断点指令的有（ ） A、LDB、LDIC、ANDD、ANIE、OR 2、属于动合点指令的有（） A、ANDB、ORC、LDID、ANIE、ORI 3、属于串联指令的有（ ） A、ANDB、ANIC、LDID、ORBE、ORI 4、属于并联指令的有（） A、ANIB、ORC、ORID、ORBE、ANB 5、属于成对使用的指令的有（ ） A、MCB、MCRC、SETD、RSTE、PLS 6、需要复位的元件有（ A、E ） A、C B、TOT245 C、T246T255 D、
8、P E、M 7、属于积算定时器的有（ D、E ） A、TOB、T200C、T245D、T246E、T250 8、属于100mS的定时器的有（ ）A、TOB、T100C、T199D、T200E、T245 9、属于10mS的定时器的有（ ） A、T100 B、T199C、T200D、T220E、T245 10、属于8进制的有（ ） A、MB、S C、X D、YE、T 11、下列元件属于10进制的有（） A、MB、S C、X D、YE、T 12、可编程控制器的输出形式是（ ）A、继电器B、普通晶闸管C、双向晶闸管D、三极管E、二极管 13、属于多重电路输出指令的有（） A、MCB、MCR C、MPS
9、D、MRDE、MPP 14、具有设定值的元件有（ ） A、MB、S C、T D、YE、C 15、在（）情况下，PC主机RUN要切至OFF状态 A、清除B、运行 C、读出 D、写入E、插入三、判断题（每题1分，共20分） 1、 2、3、4、 5、 6、7、8、9、 10、 11、 12、 13、 14、15、16、 17、 18、 19、 20、1、在运行程序时，可编程主机必须在RUN位置（ ） 2、在写入程序时，可编程主机必须在STOP位置（ ） 3、定时器分有1分，1秒，0.1秒，0.01秒等几种规格（ ） 4、定时器不管什么情况，置位后必须要复位（ ） 5、计数器不管什么情况，置位后必须还
10、要复位（ ） 6、输出继电器必须要有一个硬接点（） 7、输出继电器有无数个软接点（） 8、PLS/PLF脉冲输出指令必须成对使用（） 9、MC，MCR主控指令必须成对输出（） 10、OUT，TO，K10指令必须在TO后面键入SP空格键才可正常输入程序（ ） 11、键入每条指令后，都必须按GO方向执行（ ） 12、旧程序全部清除指令是NOPAGOGO（ ） 13、如果原有程序，需要一次删掉，则可按NOPAGOGO（ ） 14、清除程序时，必须在W状态（ ） 15、于RUN开关ON时，将MNT/TEST键切至M，就可以看出每一位址之接点ON/OFF状态（ ） 16、在主机运行时要想更换，时间继电器
11、的设定值必须先按M/T键，使左上角出现T符号方可进行操作（ ） 17、可编程控制器实际上就是一种工业专用计算机（） 18、可编程控制器输入电压有三种110V，220V，380V（ ） 19、FX20P编程器有2行显示（ ） 20、FXON40M有40个输入点和输出点（ ）答案可 编 程 控 制 器(PLC) 模拟试题一、选题（每题1分，共50分） 1、A 2、B3、A 4、B 5、A 6、B 7、C 8、B9、B10、C 11、B 12、B13、C 14、C15、B16、C17、B18、C19、C20、D 21、B 22、C23、B 24、B25、D26、D27、C28、B29、A30、C 31、C 32、B33、B 34、B35、D36、C37、B38、B39、A40、C 41、D 42、B43、C 44、C45、C46、A47、A48、D49、B50、A 二、多项选择题（每题2分，共30分） 1、B，D2、A，B3、A，B4、B，C5、C，D6、A,E7、D,E8、A,B,C 9、C,D,E 10、X,Y 11、B,E12、A,C,D 13、C,D,P 14、A，B，E 15、A，D，E 三、判断题（每题1分，共20分） 1、 2、3、4、 5、 6、7、8、9、 10、 11、 12、 13、 14、15、16、 17、 18、 19、 20、
