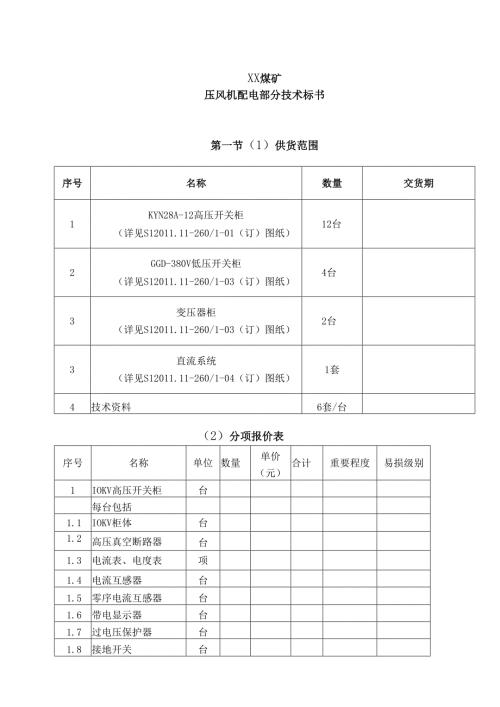

1、XX煤矿压风机配电部分技术标书第一节（1）供货范围序号名称数量交货期1KYN28A-12高压开关柜（详见S12011.11-260/1-01（订）图纸）12台2GGD-380V低压开关柜（详见S12011.11-260/1-03（订）图纸）4台3变压器柜（详见S12011.11-260/1-03（订）图纸）2台3直流系统（详见S12011.11-260/1-04（订）图纸）1套4技术资料6套/台（2）分项报价表序号名称单位数量单价（元）合计重要程度易损级别1IOKV高压开关柜台每台包括1.1IOKV柜体台1.2高压真空断路器台1.3电流表、电度表项1.4电流互感器台1.5零序电流互感器台1.6
2、带电显示器台1.7过电压保护器台1.8接地开关台1.9柜间连接母线项1.10微机保护装置台1.11其它项2GGD低压柜台每台配置2.1柜体台2.2进线电源开关台2.3进线电源开关台2.4进线多功能仪表个2.5出线多功能仪表个2.6浪涌保护器个2.7C65N断路器个3直流系统每台配置3.1柜体台3.2进线电源开关台3.3进线电源开关台3.4进线多功能仪表个3.5出线多功能仪表个3.6电池个4变压器柜台合计说明：1、重要程度分为A、B、C三级，A为极重要关键件；B为一般重要件;C为普通件。2、易损等级分为1,2,3三级，1级为易损件；2为周期损耗件（定期需更换的备件）；3为非常规损耗件。3、分项报
3、价表中分项报价合计价格与投标报价设备总价格必须一致。第二节技术规格一、工作环境1环境最高温度最低温度年平均气温环境相对湿度:地震烈度海拔污秽等级50-3535oC日平均值不大于95%,月平均值不大于90%,应考虑到由于温度的变化可能会偶然产生凝露的影响6级1300米IV级2、技术要求使用地点：XX煤矿用途：1-2煤五盘区压风系统配电2. 1高压配电柜：* 2.L1系统条件额定电压：10kV最高运行电压：12kV额定频率：50HZ* 2.L2开关柜型号：KYN28A-12型移开式金属封闭开关柜* 2.1.3数量：共12台，其中进线柜2台，母联柜1台，隔离柜1台,所用变柜2台，PT柜2台，馈出线柜
4、4台。柜内母排型号由开关柜厂家配套供应。* 2.1.4进线柜、馈线柜、母联柜各配1块可调式三相数字式电流表，进线柜配1块多功能电子数字式电度表。PT柜配二次微机消谐装置各1台，配电子数字式三相相电压表、线电压表各1块。表计选用湖南威胜、深圳浩明达、安科瑞、长江四菲尔。* 2.1.5对于设备的所有零部件，厂家长期提供与合同设备可互换的相同规格、材质和制造工艺的相应零部件。* 2.L6未说明部分配置要求,详见图纸（详见S12011.11-260/1-01（订）图纸）* 2.1.7整柜参数：额定电压：10KV额定短路开断电流：31.5KA额定短路关合电流：80KA4S热稳定电流：31.5KA第3页共
5、11页额定动稳定电流：80KA* 2.L8柜内其它主要设备参数：（1）真空断路器：额定电流：125OA额定电压：IOKV额定短路开断电流：31.5KA短路关合电流：80KA额定操作顺序：分-0.3S-合分T80S-合分分、合闸时间：50mS100Ms机械寿命：10000次额定短路电流开断次数：250次（2）断路器操作机构的主要参数：操作机构：永磁式操作电源电压：DC220V合闸：80%110%操作电源电压变动范围内可靠动作。分闸：65%120%操作电源电压变动范围内可靠动作。在30%额定电压下不分闸。辅助开关：常闭、常开接点各4个。断路器选用国内知名企业西安宝光、吉林永大、厦门华电。（3）高压
6、真空接触器,真空接触器线圈采用交直流两用，电气保持型产品，技术参数详见图纸（S12011.11-260/1-01（订），选择：国际知名企业ABB、西门子、阿海法。（4）微机保护*开关柜保护采用微机保护装置，要求微机综合保护装置以计算机监控系统为核心实现对全部设备进行监视，具有测量、控制、记录和报警功能，报警功能，并与保护装置和远方控制系统中心及设备通讯达到信息共享。IOKV线路保护按照规范装设：具有速断、过流、单相接地保护。电动机保护按照规范装设：电流速断保护、过负荷保护、单相接地保护、低电压保护。* 漏电保护时间可调，小于3OmAso* 微机保护装置寿命不低于12年，寿命期内，除甲方原因或不
7、可抗拒因素损坏以外，其余情况，厂家无偿更换备件。* 国内外知名企业施耐德、北京四方、南京南瑞继保。* 保护装置硬件接口：RS485；通讯协议：ModbusRTU,能够上传电流、电压、有功电度、无功电度等数据。第4页共11页（5）未说明部分配置要求，本技术标书与图纸参数有悖，具体与图纸为准，详见图纸（S12011.11-260/1-01（W）*2.L9开关柜及主要设备的其他要求2.L9.1开关柜整体要求：* （一）自正面观察门、面板等外露部分应光洁、均匀、不应有咬边、溅渣及气孔等现象，并且门应开启灵活，开启角度不小于900,在开启过程中不应使电器受到碰撞或损坏漆膜。* （二）整个柜体色泽均匀，无
8、露底漆，漆膜应有良好的附着力，所有电器元件也应无露出底漆的现象，同一批产品应保证色泽一致。* （三）开关柜上所有镀件（包括元器件本身的电镀件）的镀层不得有起皮、脱落、发霉及生锈的现象。柜内主回路中不同金属的电器连接处，应采取防电化腐蚀的措施。* （四）开关柜结构* 1.1.开关柜的防护等级为：外壳IP43,断路器室门打开时为IP23* 1.2.柜体采用2.511m敷铝锌钢板* 1.3.开关柜应有可靠的机械或电气防误操作的功能，即具有“五防”功能* 1.4.开关柜断路器辅助接点应与主触头同步，闭合应可靠牢固，断开应有足够的距离* 1.5.开关柜供方应考虑提供便于起吊的吊环* 1.6.开关柜内应设
9、照明，照明灯的开关在柜门外，灯泡电压为220V,一相二线。* 1.7.开关柜前后面板设置直侧钢化玻璃窗5mmo* 1.8.PT柜上装有HB-200OJ小电流接地选线装置一套（RS485通讯接口）。* 1.9.FLEXI/O模块由甲方提供。* （五）柜与柜之间的主母线连接处，应安装绝缘套管，防止母线故障时，影响相邻柜的安全。* （六）开关柜外型尺寸：详见图纸。* （七）开关柜内应配温湿度凝露控制器。* （八）进线/PT/母联/所变柜后门与开关有机械闭锁装置，进线和母联还应与母线有电磁闭锁装置。* （九）PT柜避雷器应与母线有隔离装置。* （十）所用变压器：变压器柜面板上带温度表，检测变压器绕组温
10、度* （三）图纸要求供方提供技术文件及技术图纸：6套。第5页共11页* 1、供方应提供10KV开关柜设备使用说明书。* 2、供方应提供10KV开关柜内配套设备的主要技术参数。* 3、各开关柜的内部安装接线图。* 4、开关柜基础平面及剖面图。* 5、断路器所配操作机构二次接线图。2.1.9.2断路器及操作机构要求：*（一）技术要求。* 1.真空断路器应满足:GB1984IEC56、DL403JB3855标准的有关条款，其主要技术指标与开关柜相同。* 2.要求真空断路的触头为铜铭合金。* 3.操作机构为永磁式。* 4.绝缘件爬电距离230mm,空气绝缘距离125mm。* 5.装配前要逐个检查真空灭
11、弧室的真空度是否符合标准。* （二）所有柜内断路器的试验位置、工作位置，均要装设辅助接点，为综合自动化装置提供接点位置。要求其辅助接点为：四常开、四常闭。* （三）电气操作的断路器均应有就地跳、合闸的操作设施，当断路器在就地试验和断开位置时断路器的远方操作回路被闭锁。* （四）断路器的操作机构在任何状态下都可以电气和机械跳闸。* （五）所有操作机构和辅助开关的接线除有特殊要求外，均采用相同接线，以保证开关柜小车的互换性。2.1.9.3主母线及分支母线要求：6KV母线规格参照图纸（S1201L11-260/1-01（订），要求母线承受连接在母线上最大等级的断路器开合电流所产生的电动力* （一）母
12、线的安装、排列应层次分明、整齐、美观、着漆正确，色泽均匀，同一元件的同一侧各相母线连接处的着漆界限应无明显的不整齐现象。母线应有标明相别的颜色。A、B、C相分别黄、绿、红色，母线相间，相对地空气净距不小于12511rn.* （二）柜内母线的修真色条例GB2681的规定，其相序排列应条例JB/DQ2553-89中的有关规定。* （三）母线搭接面应平整清洁，搭接面的边沿及孔口应无刺或凹凸不平现象，连接应紧密可靠并有防松动装置。母线弯曲处应无裂纹。另各接头搭接面要尽量大，防止母线因载流量不满足要求而发热。* （四）所有螺栓固定的母线导体接头均采用镀锡压花。在长期使用时间，从标准环境温度到额定满负荷温
13、度，固定螺栓的初始压力值不应降低。每个连接点不应小于两个螺栓。* （五）供方应成套供应柜间母线，以及双列柜联络、进线母线桥。* （六）控制、合闸小母线为6黄铜棒2.L9.4接地要求* （一）柜体、门及主回路元件基座的接地应连通，接地导体的导电截面应按有关标准的规定执行。开关柜内的接地应与变电站接地网有连接口。* （二）接地母线选用铜母线* （三）接地母线应能承受断路器的瞬时及短时额定电流而不超过额定温升。* （四）接地母线和开关柜构架及接地端子用螺栓连接或焊接固定，接地母线最少用两根接地线与接地网连接。2. 1.9.5电流互感器：电流互感器配置情况详见图纸（S1201L11-260/1-01（
14、订）。*（一）绝缘水平* 1.一次绕组对二次及地工频耐压42kv,Imim；* 2.二次绕组之间及对地工频耐压2kv,Imim；* 3.雷电冲击耐受电压75kv；* 4,局部放电量不大于50PC。* （二）当负荷电流大于其额定电流的LlL2倍时，准确度仍应满足10%误差曲线。* （三）电流互感器二次线圈按设计要求在端子排进行连接，除有特殊要求外二次侧接地均在本柜的端子排接地，接地导线分别接到开关柜的接地母线上，电流互感器端子用试验型端子。* （四）电流互感器的布置便于维护、调试和检修。* 2.1.9.6电压互感器电压互感器生产和试验应满足国家有关标准。配置情况详见图纸（S12011.11-26
15、0/1-01（订）。*（一）绝缘水平：1 .一分钟工频耐压：42kv；2雷电冲击耐压：75kvo*2.1.9.7控制回路接线控制信号和保护回路的连接线用铜线，最小截面不小于L5平方毫米，电流互感器二次侧引到端子的连线用铜线，最小截面不小于2.5平方毫米。所有导线均应牢固地加紧，设备端子均有标字牌，对外引接电缆的端子均通过端子排，静态装置和强电二次回路的导线应尽量分开在不同导线槽内引接，每排留有25%的备用端子。每个端子只接一根导线，内部连线可以接第7页共11页两根导线。导线均选用交联聚乙烯绝缘，电压不小于500V的铜绞线。柜内易发热的元件，如电阻等应有隔热措施。*2.1.9.8辅助回路配线*
16、一）辅助回路配线（导线彦真色应符合GB681的规定）应整齐、美观，应符合相应工艺文件的要求。辅助元件安装应整齐，不能有歪斜现象，辅助回路用线的导电截面应符合有关标准规定。* （二）辅助回路的电器元件、端子排、小母线、连接导线的结线头应有完整、正确、清楚、牢固的标志。* （三）柜内用以固定电器元件及连接导线的紧固件应固紧，并应有防松动措施。*2.L9.9电缆室:电缆室应位于柜体后下部，电缆室电缆接入高度N700mm,在电缆室内设有电缆连接导体可以同时并接3根电缆，在电缆室底部应配制开缝可卸的不锈钢板，以确保现场施工方便。*2.2低压配电柜：* 2.2.1、型号：GGD-380o* 2.2.2、
17、数量：4台* 2.2.3、参数：具体参数以订货图（S12011.11-260/1-03（订）为准。* 2.2.4、开关柜性能：* 1）低压开关柜上所有接触器控制均设有远方和就地转换开关，在开关柜上（或就地箱）可实现就地操作，同时可实现微机远方操作。* 2）低压柜颜色为浅灰色，外观应和变电所内高压控制柜保持一致。* 3）低压接触器、断路器均要求配有2组以上的常开和常闭接点，断路器应配AC220V交流分励脱扣器。* 4）低压接触器出线回路均安装KMlOl型微机电动机保护装置，安装方式为一体式，配套提供电流互感器、零序互感器。该装置配有过流、堵转、三相不平衡、短路、漏电、断相、超欠压保护功能，具有三
18、相电流、漏电电流、工作电压、保护动作故障数据及故障记录等显示功能，并具有标准MOdBUS或硬接线接口。* 2.2.5设备性能保证：* 供方提供执行国家标准GB1984-89,GBnO32-89并满足国际电工委员会标准IEC56、IEC99和IEC129及IEC694的要求，其内所配各其他元件均满足其各自的国际要求。* 供方应提供下列文件及附件：出厂时提供装箱清单两份，电气原理图及外部接线图五份，产品合格证一份，出厂试验报告一份，材料合格证、第8页共11页柜门钥匙及合同规定的备品备件。2.3PLe柜（不需提供）*2.4直流屏、电池屏配置详见图纸（详见S1201L11-260/1-04（订）图纸）
19、直流操作电源包括直流屏和电池屏，选用美国爱默生电池，（100） AH,DC220V；* 2.4.2、交流输入电压：二回380V10%50Hz0.5Hz,并有自动切换功能。* 2.4.3,采用智能高频开关充电模块，为2+1冗余方式。* 2.4.4、直流输出额定电压：220V,动力母线电压应在额定电压的87.5%112.5%范围内，控制母线电压应在额定电压的85%110%范围内。* 2.4.5、稳压精度：1%* 2.4.6、稳流精度：1%* 2.4.7、纹波系数：0.5%* 2.4.8、整机噪声：+55dB*2.4.9、装置应具有的基本功能：D具有软启动功能。2）对交流输入电压的过压（超过660
20、V+10%）,欠压（低于660V-10%）,设有软保护，即一旦故障排除，装置具有自动恢复到正常运行状态的功能。3）直流输出端短路或有冲击负荷时，具有快速限流保护，防止装置受到冲击而损坏。4）具有稳压功能：当交流输入电压在额定值的土10%范围内变化及负载电流在0Io0%额定值内变化时，直流输出电压在调节范围内的任一值上,其稳压精度不大于1%o5）具有稳流功能：当交流输入电压在额定值的10%范围内变化及直流输出电压在调节范围内的任一值上，充电电流在0100%额定值内变化时,其稳流精度不大于土1%o6）充电方式：具有强充、均充、浮充方式。7）充电装置的技术参数应能满足全密封免维护蓄电池的充放电技术要
21、求。8）直流电源柜应能对系统的合闸母线、控制母线、电池组电压及分组电池电压进行测量、显示和控制，还能对交流失电、缺相、绝缘下降、整流系统故障等情况进行保护，并留有微机通讯接口及监控装置，将所监控信息上传至综合自动化系统。9）顶部安装4支吊环，供吊装使用。第9页共11页10）其他有关问题：未尽事宜可按ZBK4501790（电力系统用直流屏通用技术条件）和DL/T504495（火力发电厂、变电所直流系统技术规定）执行。* 2.4.10文件及附件：* 2.4.10.1出厂时提供装箱清单一份。* 2.4.10.2直流电源柜使用说明书三份。* 2.4.10.3电池安装使用说明书含蓄电池的充放电记录一份。
22、 24.10.4直流电源柜电气原理图及外部接线图三份，（R14软盘）。* 2.4.10.5出厂实验报告一份。* 2.4.10.6产品合格证一份。* 2.4.5.10.7柜门钥匙及合同规定的备品备件。* 2.4.5.15.8现场测试报告。2.5变压器柜技术要求1） 、数量：2台。2） 、参数：具体各部件参数见订货图（详见S12011.11-260/1-03（订）图纸）。变压器容量按照50OkVA选型，型号SCBIO-5000.4kv,UK=4%,10士2.5%0.4kV,500KVA,环氧树脂浇注干式变压器；变压器安装在柜内，柜体尺寸为1500*1500*2200,为保证颜色统一、设备安装方便
23、建议由开关柜厂家统一提供。3） 、设备性能保证：所有设备的设计、制造、检查、试验及特性均符合下列标准：4） ：IEC国标电工技术委员会标准5） ISO国际标准化协会标准6） Ex国家防爆标准*4、其他要求：1）变压器三相绕组应装设有温度监控元件，对温度进行监视，当超过保护温度时主断路器应跳闸切断电源。2）高压侧应具有土5%调压装置。3）具有明显的电流、电压、绝缘电阻运行工况及故障显示。4）具有门闭锁装置。2. 6质量保证2.6. 1产品合格证*2.6.1制造检验记录2.7. 1材料合格证2.8. 1电气试验报告（型式试验和出厂试验报告）第10页共11页2. 7试验要求*2.7.1结构检查及外
24、观检查：产品其全部零件应符合正式产品图纸和技术要求，零部件装配正确、完整、无生锈、无腐蚀和涂漆层剥落现象，带电体相间及对地距离应符合制造标准规定值。* 2.7.2机械试验及操作特性试验按GBl984有关规定进行,并满足要求。* 2.7.3绝缘试验按GB311有关规定进行。* 2.7.4断路器主回路电阻试验按GB762进行，并符合产品技术条件规定。* 2.7.5其余各项试验均按GB3906和GB1984有关规定进行，并应符合要求。2.8配合2.8.1 高低压二次原理图、接线图均由中标厂家出图，甲方确认。须在开关柜上安装的综自保装置（综自保厂家发货至开关柜厂家）由开关柜厂家负责安装在开关柜上。*2.8.2在安装和调试过程中,厂家应派人到现场指导安装和配合施工。保质期从运行之日起一年。下达中标通知书之日起30天内，交货并完成调试。2.9其它*2.9.1中标厂家提供的设备需符合国家相关标准。
