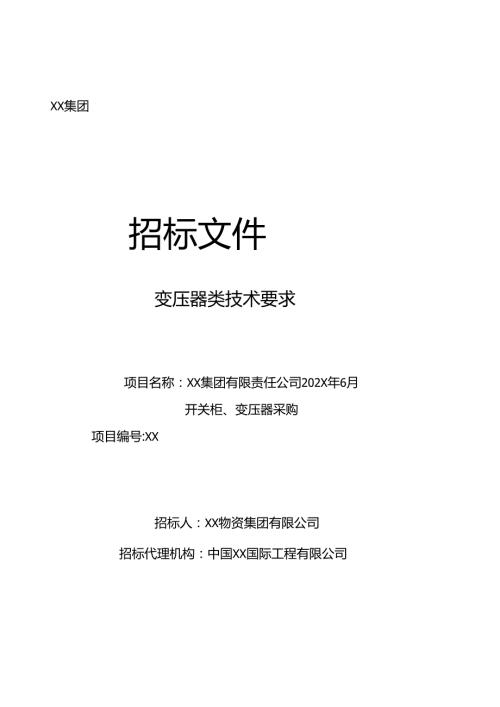

1、XX集团招标文件变压器类技术要求项目名称：XX集团有限责任公司202X年6月开关柜、变压器采购项目编号:XX招标人：XX物资集团有限公司招标代理机构：中国XX国际工程有限公司二OXX年七月第6包第7包第8包第9包第10包第九章设备技术规格、参数与要求三绕组油浸式整流变压器第一节供货范围序号名称规格型号单位数量使用单位1三绕组油浸式整流变压器1600KVA10KV1903VAC10%1903VAC10%UK%8%台1寸草塔二矿2质保期内备品备件批13技术资料与质检资料套/台6第二节技术规格一、工作环境1、设备安装地点：户内2、海拔高度：不超过1400m3、地震烈度：7级4、环境温度:-25C+4
2、05、环境相对湿度：90%(+25)二、技术要求设备使用地点：上仓胶带机配电室配套主机及用途：为1250KW中压变频器提供3.3KV电压*L1、网侧容量：160OkVA；电压组合：10KV1903VAC10%1903VAC10%;额定频率：50Hzo*L2、使用条件：户内。*1.3、变压器接线方式采用上进上出，一次、二次绕组间设屏蔽，并接地。* 1.4、绝缘耐热等级：F级。* 1.5、冷却方式：油浸自冷(ONAN)。* 1.6,空载损耗、负载损耗符合JB/T8636-1997标准有关规定。* L7、过载能力:200%10So* L8、变压器两副边绕组在额定负载下输出的电压偏差不大于0.5%UN
3、 L9、变压器两幅边绕组的短路阻抗压降偏差不大于3%。* L10、整流变压器带下列保护装置及附件：* 1.10.1带接点输出的轻重瓦斯继电器，将输出接点引至端子箱。* 1.10.2带接点输出的控制温度控制计，温度计满足JB/T6302变压器用压力式温度计的要求，并提供报警、跳闸输出接点，并将输出接点引至端子箱。* 1.10.3带接点输出压力释放阀，压力释放阀应符合JB7065的要求，并将压力释放阀输出接点引至端子箱。油枕及油位指示器，油位指示器提供高、低油位报警接点，并将输出接点引引至端子箱。* 1.11、线圈采用高纯度NOMEX纸包无氧扁铜线,铁芯采用优质硅钢片，使整流变压器损耗降低最小
4、进一步提高效率。* L12、变压器采用隔膜袋式储油柜，其容积应保证在周围气温最高为40。C满负载状态下油不溢出，未投入运行时，储油柜应有油。变压器储油柜应配指针式油位计，油枕应有吸湿器。* LI3、变压器油箱顶部留有油温测孔。* L14、所有二次走线全部引进端子箱，端子箱接线完整正确，有明显标识。* L15、瓦斯、油温、油位等在变压器外部应便于观察。* L16、温升限值：额定工作条件下，环境温度最高为40,变压器各部分温升限值应符合GB1094或IEC标准的规定，并应不超过下面所列数据：线圈V65K油顶层55K铁芯、油箱及结构件表面80K* L17、电器外壳防护等级不低于IP54o* 1.1
5、8、质保期1年。* L19、使用寿命不小于20年。* L20、产品符合GB645086矿用隔爆型移动变电站国家标准和其它有关标准。三、特殊技术要求：* 3.1、必须对标书的技术条款分项逐条解释并满足工作环境要求。* 3.2、未说明事项必须符合国家相关标准。*3.3、上表分项报价合计价格与投标报价设备总价格必须一致。三绕组油浸式整流变压器第一节供货范围序号名称规格型号单位数量交货期使用单位1三绕组油浸式整流变压器630KVA10KV1903VAC10%1903VAC10%UK%8%台1202X.7.30寸草塔二矿2质保期内备品备件批13技术资料与质检资料套/台6第二节技术规格一、工作环境1、设备
6、安装地点：户内2、海拔高度：不超过1400m3、地震烈度：7级4、环境温度：-25C+405、环境相对湿度：90%(+25)二、技术要求设备使用地点：上仓胶带机配电室配套主机及用途：为400KW中压变频器提供3.3KV电压* 1.1网侧容量：630kVA;电压组合：10KV1903VAC+10%1903VAC+10%;额定频率：50Hzo* 1.2、使用条件：户内。* 1.3、变压器接线方式采用上进上出，一次、二次绕组间设屏蔽，并接地。* L4、绝缘耐热等级：F级。* 1.5、冷却方式：油浸自冷(ONAN)。* 1.6,空载损耗、负载损耗符合JB/T8636-1997标准有关规定。* L7、过
7、载能力:200%10So* L8、变压器两副边绕组在额定负载下输出的电压偏差不大于0.5%UN.* L9、变压器两幅边绕组的短路阻抗压降偏差不大于3%。* L10、整流变压器带下列保护装置及附件：* 1.10.1带接点输出的轻重瓦斯继电器，将输出接点引至端子箱。* 1.10.2带接点输出的控制温度控制计，温度计满足JB/T6302变压器用压力式温度计的要求，并提供报警、跳闸输出接点，并将输出接点引至端子箱。* 1.10.3带接点输出压力释放阀，压力释放阀应符合JB7065的要求，并将压力释放阀输出接点引至端子箱。油枕及油位指示器，油位指示器提供高、低油位报警接点，并将输出接点引引至端子箱。*
8、1.11、线圈采用高纯度NOMEX纸包无氧扁铜线,铁芯采用优质硅钢片，使整流变压器损耗降低最小,进一步提高效率。* L12、变压器采用隔膜袋式储油柜，其容积应保证在周围气温最高为40。C满负载状态下油不溢出，未投入运行时，储油柜应有油。变压器储油柜应配指针式油位计，油枕应有吸湿器。* LI3、变压器油箱顶部留有油温测孔。* L14、所有二次走线全部引进端子箱，端子箱接线完整正确，有明显标识。* L15、瓦斯、油温、油位等在变压器外部应便于观察。* Ll6、温升限值：额定工作条件下，环境温度最高为40,变压器各部分温升限值应符合GB1094或IEC标准的规定，并应不超过下面所列数据：线圈65K油
9、顶层55K铁芯、油箱及结构件表面80K* L17、电器外壳防护等级不低于IP54o* 1.18、质保期1年。* L19、使用寿命不小于20年。* L20、产品符合GB645086矿用隔爆型移动变电站国家标准和其它有关标准。三、特殊技术要求：* 3.1、必须对标书的技术条款分项逐条解释并满足工作环境要求。* 3.2、未说明事项必须符合国家相关标准。*3.3、上表分项报价合计价格与投标报价设备总价格必须一致。三相油浸风冷双绕组铜芯有载调压降压变压器(SFZ11-M-25000/35)物资需求一览表序号名称规格型号数量备注1三相油浸风冷双绕组铜芯有载调压降压变压器SFZ11-M-25000/352台
10、灵武矿区水电分公司2随机技术资料8套灵武矿区水电分公司3质保期内备品备件1套灵武矿区水电分公司一、总则令本技术条件的使用范围为夏煤业集团有限责任公司金家渠煤矿地面35kV变电所的35kV主变压器。它包括变压器本体及辅助设备的功能设计、结构、性能、安装、试验等方面的技术要求。令本技术条件书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。投标方应保证提供符合本技术条件书和国家标准及行业标准的产品。令本技术条件书为订货合同的附件，与合同正文具有同等效力。令投标者应具备生产符合以上招标文件所规定要求产品，并已成功运行3年及以上;应通过IS09000认证。令本技
11、术条件书以外的未尽事宜，应由采购方与投标方共同解决。 1、执行标准合同设备应至少符合但不限于以下最新版的国家标准：GB1094电力变压器GB6451三相油浸式电力变压器技术参数和要求GB311.1高压输变电设备的绝缘配合GB311.26高电压试验技术GB2536变压器油GB7328变压器和电抗器的声级测定GB5582高压电力设备外绝缘污秽等级 2、投标书中应提供的资料投标者应在投标书中提供下列技术文件资料：/产品鉴定文件/技术数据表和有关技术资料/设备外形尺寸图、组装图/型式试验报告/提供突发短路试验报告或计算报告。/同类设备的成功供货记录（具有设备简要参数、安装地点名称、投运时间、运行情况的
12、记录）/与评标有关的其他技术文件资料 3、备品备件：投标商应提供随设备配备的备品备件。 4、技术文件：中标商在签订合同后必须在规定时间内向买方和设计单位提供下列技术文件资料。图纸1. 组装图：应表示设备总的装配情况，包括外形尺寸、轨距、设备的重心位置、总重量、油重；绝缘子的爬电距离、干弧距离、顶盖及高低压套管的布置尺寸图、接线柱的位置、大小尺寸、材料及允许作用力。运输尺寸和重量，起吊位置，起吊高度和重量，油枕，油位指示器位置，放油阀位置。2. 铭牌图应标明全部额定数据（包括阻抗、损耗），接线组别，变比，重量（包括总重、油重、上节油箱吊重），油品牌（包括油号、油源、生产厂家），顶盖布置图及出厂编
13、号。3. 二次接线图信号回路图、端子箱的接线图、气体继电器接线图、压力释放阀接线图、温度计的接线图。说明书应包括以下内容：1. 概述：简述结构、接线、铁芯型式和绕组设计等。2. 铁芯、绕组、高低引线布置、分接开关及冷却器等不同侧面的照片。3. 安装维护与检查说明。4. 分接开关的详图和维护须知5. 所有其它附件的说明包括温度计、压力释放器、油位计、气体继电器、油枕及呼吸器等。6. 其它说明资料（包括不同过载情况下的温度时间特性曲线）。试验报告1. 变压器的例行试验报告。2. 分接开关、套管及其它附件的试验报告。5图纸的交付和时间 在合同签字之日起2周内，卖方应将图纸和资料发送给有关单位。卖方应
14、在合同生效后一个月内，提供设计文件和图纸。买方收到文件和图纸后，将尽快派人到厂方进行第一次设计联络会，以便审查设计文件和图纸。 在设备装运前1周，卖方应将说明书及试验报告发送给有关单位。 每台设备应附有6套安装说明及试验报告并随设备一起发送。 要求的技术文件份数及发送单位：发送单位图纸资料说明书及试验报告买方单位88设计单位11*二、使用环境条件a）安装地点：户外b）海拔高度：+1440mC）环境温度：最高气温：+36.6；最低气温：-25Cd）日温差：25e）最大风速：15msf）污秽等级：IV级，爬电比距3.Icm/kV（按系统最高电压计算）g）地震设防烈度：8度三、技术条件*1、型式、额
15、定值 型式及型号： SFZ11-M-25000/35型三相油浸风冷双绕组铜芯有载调压降压变压器 设备数量：2台 额定容量：25000kVA 额定电压比：3532.5%10.5kV 频率：50Hz 接线组别：YN,dll 短路阻抗百分数（主分接）：Ud=8% 绝缘水平： h.V.线路端子：LI/AC20085kV h.V.中性点：LI/AC20085kV Lv.线路端子：LI/AC7535kV 动力电源电压：AC380220Yo 冷却方式：风冷*2、保证性能 温升限值 线圈：65K顶层油：55K 损耗 在额定电压、额定频率和主分接下： 空载损耗W25.0kW负载损耗W120kW 阻抗百分数的偏差
16、 变压器阻抗百分数的偏差在额定分接，最大分接及最小分接位置时，其阻抗变化值应小于5%。 在额定电压和额定频率下，空载励磁电流不应大于额定电流的0.6%O 局放量：在1.5X40.5/kV试验电压下W300pC0 噪声水平：变压器噪声水平满足国标要求 在故障下的耐受能力 变压器在任何分接头时都应能承受短路热稳定电流3秒钟，各部位无损坏和明显变形，短路后绕组的平均温度最高不超过250。过负荷能力过负荷运行时间应满足下表要求：过电流%30456075100允许运行时间（min）12080452020厂家应提供过负荷能力的数据，任何附属设备的过载能力不应小于变压器的过载能力。 过激磁能力过激磁能力应满
17、足下表要求:激磁百分数%140130120110105允许时间满载5sec20min连续空载5sec1min30min连续连续 承受短路的能力 变压器应能承受如下短路电流作用,而无机械和损伤： 当变压器低压侧三相短路时，高压侧为无穷大电源供给短路电流； 当变压器高压侧三相短路时，低压侧为无穷大电源供给短路电流。 变压器总损耗 应满足GB6451表9数据的规定。 误差：变压器参数误差不应超过GB1094.1.5的规定。 套管变压器出线套管应能符合GB4109的规定变压器套管应能承受如下外力的作用，其静态安全系数为3.23.5o水平纵向拉力：150ON水平横向拉力：1500N垂直力：125ON变压
18、器油变压器油为新疆克拉玛依45#油，应符合GB2536标准规定,油介质损失角在油温90时不大于0.5%O应避免油箱内的油流出现湍流或直接冲击任何绝缘体部分,对于线圈漏磁问题在结构上给予充分考虑。 局部放电在1.5倍最高相电压下测试的局部放电量应小于300PC,测试方法按IEC标准。 油箱、储油柜和冷却器的强度和密封性 油箱、储油柜应能承受全真空无永久变形，储油柜采用外油式BG型金属波纹式变压器储油柜及配套油位计。油箱、储油柜和冷却器应在规定的工作条件、负荷条件下运行不应有渗漏油现象。在各种内部故障时，油箱不破坏，不漏油。变压器自带风冷控制箱（能够自启动风冷）。 供方应在变压器运输时安装防撞记录
19、仪，保证变压器运输到现场后，经现场变形测试对照如无意外情况，不经吊罩检查即可投入运行。运行前应能承受额定电压下5次冲击合闸。 变压器的寿命变压器在规定的工作条件和负荷条件下运行，并按照卖方的说明书进行维护，变压器的预期寿命应为30年或更长。*3、结构 变压器为降压结构。 变压器油箱承受下列规定压力条件下，不发生永久变形。本体：真空度应小于0.08-0.IOMpa;承压力为0.lOMpa。油枕：0.05Mpao散热器：0.05Mpao 油枕内带压力与温度换算曲线。 变压器瓦斯继电器及压力释放阀加装防雨罩，并应有整定及试验报告，并有发信号或跳闸接点，有机械指示和导向装置。 采用片式散热器，散热器应
20、考虑损坏一组，变压器仍能满载正常运行。散热器与油箱本体之间应采用真空蝶阀。 气体继电器采用干簧挡板式，并要求便于放气。本体气体继电器采用d80口径,两侧均应装有真空蝶阀，并在一侧加装伸缩节，以便不放油检修气体继电器。 油箱底部两侧应设有加强强度能承受千斤顶顶压的部位,应设有加强强度能承受牵引拉力的部位，并用油漆标志。 铁芯与绕组（1）硅钢片：武钢厚度：0.3mm比损耗：110（2）变压器低压线圈应内衬高强度硬纸筒，采用整圆压板。(3)变压器铁芯及夹件的接地线应分别通过耐压6TOkV的小瓷套从油箱内引出，铁芯及夹件的接地从油箱顶部沿油箱外壳通过三个绝缘子引至油箱底部。有载调压装置及有载开关在线净
21、油装置。(1)采用中性点有载调压方式。(2)有载分接开关选用上海华明CV型有载调压开关。配有专用电缆及调压控制器，并可以和后台装置网络通讯。提供开关试验报告。(3)变压器外部按照标准安装有载开关在线净油装置，有载净油装置也采用上海华明配套产品。(4)有载调压切换开关油箱和主油箱应隔开，在不破坏变压器密封的情况下，能容易地将开关吊出。(5)开关油箱不应有渗漏，应有单独的储油柜、气体继电器(提供两对接点：1对发轻瓦斯，1对发重瓦斯)和压力保护装置，调压开关中的油应能在带电情况下处理。(6)应具备就地、控制室操作的条件，应装有指示分接头切换次数的动作记录器。(7)分接开关的电气寿命大于20万次，机械
22、寿命大于80万次。(8)有载分接开关进出油法兰处应装设1.5爪DG25引下管，并标出进出油管符号。变压器颜色：计算机灰RAL7035。对附件的要求：(1)所有附件都应通过鉴定。(2)所有附件都应无渗漏油点，附件的油漆应与本体一致。(3)所有附件都应在厂内预组装一次，并进行24小时的压力试验。完毕后应编号拆卸装箱，并提供安装用的新橡胶垫一套。(4)绝缘油：提供油质试验报告(包括微水、色谱、介损、油简化等)。(5)变压器底座不带小车，轨距横向为1475mn,底座要求水平放置，箱顶斜面坡度应满足有关要求。(6)变压器的底部设一个取样阀门。(7)应供给全套风冷却装置如散热器、风扇电动机和接线装置等。(
23、8)本体所带端子箱、风冷控制箱应采用不锈钢箱体，并附加热驱潮装置。变压器上所有控制电缆用不锈钢托线槽固定在本体上，不得外露。(9)变压器配油温和绕组温度控制器及测温元件，温度可就地(指针式)和远方(数字式)分别显示，就地显示仪表安装在易于观察的位置，其信号能传输到后台。温度范围一30oC-100Co所需测温元件(PtloO)电缆按实际长度供货。(10)变压器有载调压开关配套电缆按实际长度供货。（11）变压器设上下人爬梯，爬梯下部设不锈钢门，并设锁。门打开可以上人，并贴“从此上下”标志，门关闭禁止上人，贴“禁止攀登”标志。（12）安装需方指定的主变瓦斯在线监测装置，瓦斯继电器需提供检测报告。四、
24、质量保证1、质保期从投运之日起为三年。质保期内由于产品质量引起的事故或障碍，卖方应承担责任。第一次大修前的运行不少于12年，全部寿命不少于30年。2、现场安装时，制造厂应派员来现场指导。在质保期内若发生渗漏油，允许处理一次,若再发生渗漏油,则按商务合同有关条款处理。变压器安装完成后，现场补喷漆一遍。3、空载损耗、负载损耗和总损耗不得超过规定限值，否则按商务合同有关条款处罚或退货。4、局放试验应一次合格，若需拔线圈处理，则按商务合同有关条款处理。四、现场服务厂家负责运输和安装，在安装和调试过程中，厂家应派人到现场指导安装和配合调试。五、备品备件1、每台变压器配密封胶垫一套。2、温度计2套（包括温
25、包及温度数显仪）。3、散热片连接真空蝶阀4个。4、气体继电器、压力释放阀、油位计各1个。六、包装与运输1、供方负责设备的包装及运输。包装及运输费包含在设备总价内。2、设备的包装、运输应符合GB191包装储运指示标志的规定，且含装箱单、合格证。包装箱上型号标志、符号和字迹清晰，应有在运输、保管过程中必须注意事项的明确标志和符号（如上部位置、防潮、防雨、防震、起吊位置等）。3、发运设备所需车皮计划由供方向承运部门办理申请。4、由制造厂至始发站（港）的运输、装卸及保险费包括在设备总价中。5、供方应在设备发运的同时，将每批发运的货名、件数、编号、发运日期、发运地名及车号通知需方。6、设备到达收货站前1
26、5天，供方应将提货单、发货车、装箱单、识别标志、检验证及其它必须提交的单据一式三份，送交需方。7、设备在运输过程中，由于包装不当造成的损失和损坏，全部由供方负责，运输中发生设备损坏和丢失情况且其原因不属供方时，由供方向承运部门交涉，办理索赔。供方配合并向需方补充缺损件。8、设备到达收货地点后，收货单位应及时清点货物件数及包装外观完整情况。如货物与发货清单不符或包装损坏时，收货单位在妥善保管的同时，及时通知供方。9、产品包装箱上要注明KSS编码，成套设备随机资料为8份。七、售后服务1、投标方在投标时应书面详细说明所愿意承诺的售后服务项目和内容。这些承诺将与本技术规范书的要求具有同等效力。2、售后
27、服务的最低要求(1)供方应派代表到现场指导安装、调试和试运行，并负责解决合同设备在安装、调试、试运行中发现的制造质量及性能等有关问题。(2)产品的质保期定为设备正式投运后3年。在产品质保期内制造质量问题由供方免费负责修理或更换，严重质量问题影响对用户供电和其他设备安全时还需承担由此引起的相关责任。(3)对非供方负责造成的设备损坏，供方有优先提供配件的义务，并优惠提供配件更换及维修服务。对需方选购的与本合同设备有关的配套设备，供方有提供技术配合的义务,并不由此发生任何费用。(4)供方有长期提供设备易损件的义务。供方有为需方免费培训运行维护人员的义务。序号8-11250OkVA油浸电力变压器技术要
28、求1.设备使用环境条件1.1环境条件安装地点室内海拔高度+1400m环境温度-30+40湿度80%(+25)耐震能力按8级震区设防污秽等级IV级1.2电网条件额定电压：35kV额定频率：50HZ三相变压器所带负荷:连续三相平衡负荷中性点接地方式:中性点不接地系统2.执行标准卖方提供的设备和配套件要符合以下标准但不局限于以下标准：GB1094.1-1996电力变压器第一部分总则GB1094.2-1996电力变压器第二部分温升GB1094.3-2003电力变压器第三部分绝缘水平和绝缘试验GB1094.5-2003电力变压器第五部分承受短路能力GB/T6451-1999三相油浸式电力变压器技术参数和
29、要求GB311.1-1997高压输变电设备的绝缘配合GB5273变压器、高压电器和高压套管的接线端子GB2536-90变压器油GB7328-87变压器和电抗器声级的测量GB7354-87局部放电量测量GB7449-87电力变压器和电抗器的雷电冲击和操作冲击试验导则IEC214有载分接开关GB10237-88电力变压器绝缘水平和绝缘试验外绝缘的空气间隙GB/T16434-1996高空架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB/T15134-94油浸式电力变压器负载导则DL/T620-1997交流电气装置的过电压保护和绝缘配合GB/T13499-92电力变压器应用导则技术规格书未列出
30、的标准，投标方必须执行最新的行业标准和国家标准，如国家标准没有规定的，参照执行IEC最新版本的要求。3 .型号、台数及技术参数名称：三相油浸自冷双绕组铜芯无载调压电力变压器型号：Sll-12500356kV1台 额定电压比：35（132.5%）/6kV 最高工作电压：40.5/7.2kV额定容量：12500kVA 额定频率：50HZ联结组别：Yndll冷却方式：油浸、自然油循环冷却空载损耗：17.80kW（国家标准11型参数）负载损耗：98.80kW（国家标准11型参数）空载电流:0.45%阻抗电压：8.0%（国家标准参数，可根据要求更改）轨距：14751475mm出线套管：泄露比距：31mm
31、KV（由于宁夏风沙加大，应为IV级防污31mmkV）4 .技术要求4.1 总装配按国家统一标准执行4.2 2同一电压等级的绕组应采用蜂、批次的（漳）铜导线。铜导线绝缘采用美国杜邦公司NOMEX遮纸进行包扎以提高变压器短时过载能力及抗冲击能力。变压器厂家提供NOMEX绝缘材料采购合同、材时艮告和包绕NOMEX后的铜导线照片及变压器生产过程中高低压线圈照片。4.3油箱上接地套管及接地装置必须可靠接地。4.4铁芯采用优质高导磁硅钢片。4.5变压器绝缘耐热等级：F级4.6环境温度为4OoC0t,变压器允许连续105%的负荷运行，并保证短时过载20%运行48小时。4.7 温升限值（周围环境温度40）绕组
32、平均温升：80K（用电阻法测量）顶层油温升：60K（用温度传感器测量）铁芯、绕组外部的电气连接线或油箱中的结构件不超过80Ko4.8 套管4.8.1高、低压侧绝缘套管要求选择防污型。变压器出线套管应能符合GB109488的规定4.8.2变压器套管应能承受如下外力的作用，其静态安全系数为3.23.5。水平纵向拉力：1500N水平横向拉力：1500N垂直力：125ON4.9具有气体继电器、压力释放阀，温控器等产品保护方面的功能。温控器选用BWY-803A/XMT-288FC系列产品，能满足-30+100C温度测量要求。4.10承受短路能力4. 10.1变压器可承受出口短路动、稳定的要求。变压器应能
33、承受外部短路，其中动稳定时间为0.25S,热稳定时间为2s。4.10.2计算短路耐受能力时，短路电流持续时间3秒,绕组温升不超过250即变压器应无损伤，绕组及铁芯等不应有不允许的变形和位移。短路后线圈温度不高于250,保证该变压器可继续运行。变压器应能承受如下短路电流作用，而无机械和损伤。当变压器低压侧三相短路时，高压侧为无穷大电源供给短路电流当变压器高压侧三相短路时，低压侧为无穷大电源供给短路电流4.10.3过负荷能力短时过负荷能力用过负荷运行时间应满足下表要求：过电流%30456075100允许运行时间（min）12080452020厂家应提供过负荷能力的数据，任何附属设备的过载能力不应小
34、于变压器的过载能力。4.11变压器总损耗应满足GB451.586表2第1组（低损耗）数据的规定。4.12误差变压器参数误差不应超过GB1094.1.5-85的规定。4.13局部放电D在1.5倍最高运行相电压下测试，局部放电量应呈100PC,每相套管的局部放电量呈IoPc。2）测试方法按IEC和GB标准执行。变压器全部试验结束后，对套管油作色谱分析，并将结果提供招标方。4.14噪音距散热器2M处，离地面高度为变压器高度的1/2处所得噪音水平呈60dB。4.15绝缘水平4.15.1绕组绝缘（内绝缘）（kV）线圈标称电压（有效值）最高电压（有效值）额定雷电冲击耐受电压（1.2550us）（峰值）Im
35、in工频耐受电压（有效值）截断雷电冲击耐受电压（峰值）高压（kV）3540.520085220低压（kV）10127535854.15.2套管绝缘线圈标称电压（有效值）最高电压（有效值）额定雷电冲击耐受电压（1.25/50US）（峰值）Imin工频耐受电压（有效值）高压（kV）3540.518580低压（kV）10127530（外绝缘）:(kV)4.16变压器油箱、储油柜和冷却器的强度和密封性变压器油箱采用折板工艺，以减少焊缝及增加强度，变压器油箱具有足够的机械强度和密封性能。油箱的机械强度，能承受真空压力50kpa和正压60kpa的机械强度试验，油箱没有损伤和出现不允许的永久变形。油箱具有承
36、受变压器总重的起吊装置。油箱、储油柜应能承受全真空无永久变形。（储油柜选用NFH型上海华齐开发的全密封储油柜，采用柔性不锈钢波纹补偿原理，对变压器因温差引起的油体积变化进行体积补偿，能在保证变压器油与空气绝对隔绝的同时，确保变压器的安全运行）。油箱、储油柜和冷却器应在规定的工作条件、负荷条件下运行不应有渗漏油现象。在各种内部故障时，油箱不破坏，不漏油。应使用隔膜式油枕（油位计应采用隔膜式）。按国家标准GB/T6451-1999执行，变压器注满油后外加压力达到50kPa的油压，保持36小时以上无渗漏（试验时压力释放装置将拆除）。油箱底部支托架脚纵、横向中心距必须按国标GB/T6451-1999的
37、规定。在油箱的下部壁上应装有油样阀门。变压器油箱底部应有排油装置。4.17变压器油4. 17.1变压器绝缘油满足GB2536-81变压器油国家标准（新来油）和GB7595-87设备中变压器油指标的要求。变压器油为新疆克拉玛依45#油，变压器油符合SY1351-77标准规定的45#油，并提供绝缘油分析实验报告（包括注入前的油分析实验报告）。5. 17.2变压器储油柜的油位适当，不会因油温的降低而导致油面低于安全运行油位，也不会因油温过高而导致油面太高而溢出。应避免油箱内的油流出现湍流或直接冲击任何绝缘体部分，对于线圈漏磁问题在结构上给予充分考虑。6. 18散热器采用波纹板散热器，在出厂前应进行冲
38、洗，冲洗后其法兰口应进行密封处理，招标方在主变安装现场将不再进行冲洗；安装后，散热片之间应可靠连接固定，不得晃动，不漏渗油。7. 19安全保护装置本体装有瓦斯继电器。瓦斯继电器选用沈阳特种继电器厂产品，瓦斯继电器采用挡板式，干簧接点，设集气盒，接点交流容量N66VA,直流有感性负载N15W,本体瓦斯继电器对气体累计和油流冲击分别给出信号，动作于报警和跳闸。另外变压器还应装有压力释放装置。开关油箱不应有渗漏，应有单独的储油柜、气体继电器、户外信号温度计、电阻信号计及压力保护装置，并供给信号测量和保护装置辅助回路用的接线箱。瓦斯继电器需具有相关检测试验报告。压力释放装置、瓦斯继电器应加装防雨罩。8
39、 20温度测量装置应提供变压器油温和绕组温度控制器及测温元件，温度可就地（指针式）和远方（数字式）分别显示，就地显示仪表应安装在易于观察的位置。数显温度仪由变压器厂家提供，由监控厂家负责安装在变压器保护屏上。温控器带接点输出，用于“过热”报警。温控器还应带有计算机标准接口，并满足相应的通讯规约。9. 21油位在最高负荷、最高温度下或在最低负荷、最低温度下，本体油位显示在有效范围内。变压器设就地油位显示，并有相应的接点输出，用于跳闸和报警。在便于观察的位置应设有永久固定的变压器油位一温度对应曲线表。10. 2接地变压器铁芯和较大金属结构零件均应通过油箱可靠接地。变压器主体应提供两个接地端子，与
40、主接地网相连，每个端子应提供相应的螺栓、螺母及垫片。11. 23本体端子箱距地面1.5米变压器外壳上加装一变压器本体端子箱，箱内预留15%的空端子，端子箱安装在低侧a相处。将主变油位、温度、压力释放、本体瓦斯等接点引入其内，并将电缆用不锈钢托线槽固定在变压器本体上。变压器本体端子箱，均为不锈钢壳体，防护等级不低于IP55。12. 24出线端子高、低压侧主端子适应于母排连接。每个端子应明确的标有和序。13. 构13.1 压器为降压结构13.2 用筒形结构，其承受下列规定压力条件下，不发生永久变形。1） 本体：真空度应小于0.08-0.IOMpa;承压力为0.IOMpa02）油枕：0.05Mpao
41、3）散热器：0.05MPa13.3 枕内应有防油劣化的胶囊，并带压力与温度换算曲线。13.4 爆形式采用压力释放阀，应有整定及试验报告，并有发信号或跳闸接点，有机械指示和导向装置。13.5 用片式散热器，散热器应考虑损坏一组，变压器仍能满载正常运行。散热器与油箱本体之间应采用真空蝶阀。5.6气体继电器采用干簧挡板式，并要求便于放气。本体气体继电器采用80口径，有载开关气体继电器采用中25口径。本体气体继电器两侧均应装有真空蝶阀，并在一侧加装伸缩节，以便不放油检修气体继电器。5.7变压器铁芯及夹件的接地线应分别通过耐压6-10kV的小瓷套从油箱内引出，铁芯及夹件的接地从油箱顶部沿油箱外壳通过三个
42、绝缘子引至油箱底部.5.8油箱底部两侧应设有加强强度能承受千斤顶顶压的部位，应设有加强强度能承受牵引拉力的部位，并用油漆标志。5.9筒形油箱的变压器,制造厂应保证变压器运输到现场后，经现场变形测试对照如无意外情况,不经吊罩检查即可投入运行。运行前应能承受额定电压下5次冲击合闸.5.10变压器低压线圈应内衬高强度硬纸筒，采用整圆压板。5.11对附件的要求(1)所有附件都应通过鉴定并具有相关试验报告。(2)所有附件都应无渗漏油点，附件的油漆应与本体一致。(3)所有附件都应在厂内预组装一次，并进行24小时的压力试验。完毕后应编号拆卸装箱，并提供安装用的新橡胶垫一套。(4)绝缘油：新疆克拉玛依45#变
43、压器油。提供油质试验报告(包括微水、色谱、介损、油简化等)。(5)变压器底座不带小车，轨距横向为1475mm,底座要求水平放置，箱顶斜面坡度应满足有关要求。(6)变压器的中部，底部各设一个取样阀门.(7)变压器要配有两只现场温度计，温度计选用德国进口产品，能满足-30+100温度测量要求。(8)硅钢片:型号：3OQ13O制造厂：武钢厚度：0.3mm比损耗：1305.12运输变压器的运输尺寸符合铁路运输二级超限的要求，变压器的结构允许倾斜15度。设备在运输过程中必须安装防撞仪，监测设备运输情况。5.13本体喷漆颜色：RAL70355 .14变压器应设上下人爬梯，爬梯下部应设不锈钢门，并装锁。门打
44、开可以上人，并贴“从此上下”标志，门关闭禁止上人，贴“禁止攀登”标志。6 .出厂试验出厂试验的方式，要求及项目符合GB1094-2003及其有关规定。7 .质量保证7.1 质保期从投运之日起为三年。质保期内由于产品质量引起的事故或障碍，卖方应承担责任。第一次大修前的运行不少于12年，全部寿命不少于30年。7.2 现场安装时，制造厂应派员来现场指导。在质保期内若发生渗漏油，允许处理一次，若再发生渗漏油，则按商务合同有关条款处理。7.3 空载损耗、负载损耗和总损耗不得超过规定限值，否则按商务合同有关条款处罚或退货。7.4 局放试验应一次合格，若需拔线圈处理，则按商务合同有关条款处理8 .技术文件及技术图纸中标商在签订合同后必须在10天内向买方和设计单位提供下列技术文件资料及图纸：8 .1说明书应包括以下内容：D概述：简述结构、接线、铁芯型式和绕组设计等。2）铁芯、绕组、高低引线布置、分接开关及冷却器等不同侧面的照片。3）安装维护与检查说明。4）分接开关的详图和维护须知5）所有其它附件的说明包括温度计、压力释放器、油位计、气体继电器、油枕及呼吸器等。
