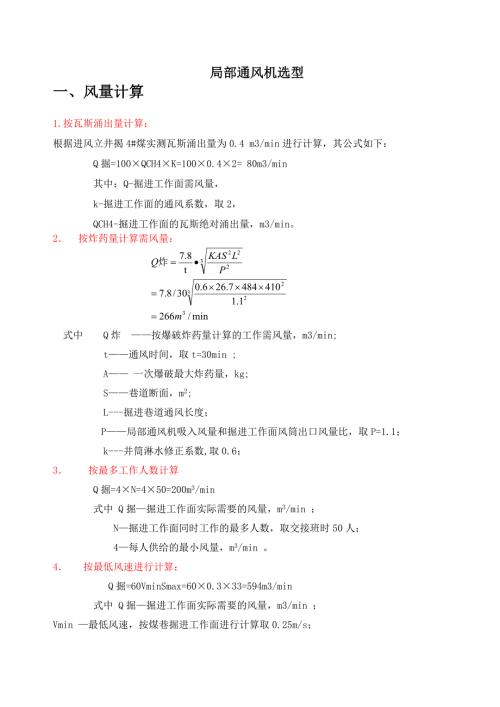

1、局部通风机选型一、风量计算1.按瓦斯涌出量计算：根据进风立井揭4#煤实测瓦斯涌出量为0.4 m3/min进行计算，其公式如下：Q掘=100QCH4K=1000.42= 80m3/min其中：Q-掘进工作面需风量， k-掘进工作面的通风系数，取2， QCH4-掘进工作面的瓦斯绝对涌出量，m3/min。 2 按炸药量计算需风量：式中 Q炸 按爆破炸药量计算的工作需风量，m3/min;t通风时间，取t=30min ;A 一次爆破最大炸药量，kg;S巷道断面，m2; L-掘进巷道通风长度；P局部通风机吸入风量和掘进工作面风筒出口风量比，取P=1.1；k-井筒淋水修正系数,取0.6；3 按最多工作人数计
2、算Q掘=4N=450=200m3/min 式中 Q掘掘进工作面实际需要的风量，m3/min ； N掘进工作面同时工作的最多人数，取交接班时50人；4每人供给的最小风量，m3/min 。 4 按最低风速进行计算： Q掘=60VminSmax=600.333=594m3/min式中 Q掘掘进工作面实际需要的风量，m3/min ； Vmin 最低风速，按煤巷掘进工作面进行计算取0.25m/s；Smax巷道最大断面，考虑到进风大巷联络巷配风量，断面计算取22+（22/2）=33m2。 根据计算取以上1、2、3、4式中最大值进行计算，即：594m3/min。二、 局扇选型计算1.通风阻力计算：由于该通风
3、系统为非负压通风，通风阻力为巷道通风阻力与风筒通风阻力之和。1.1巷道通风阻力计算： R巷道=R井筒+R进风大巷+R集中胶带上山 R井筒=（LP/S3）K =（0.00331022/26.93）1.2 = 0.0013R井筒风筒的阻力，Ns2m8； 摩擦阻力系数 0.003 L巷道长度 310m P巷道周长 22m S巷道的净断面 38.5-8.9=26.9 m2 K风压系数，包括局部阻力等因素，取1.2。R进风大巷=（LP/S3）K =（0.01190019/213）1.2 = 0.0244R井筒风筒的阻力，Ns2m8； 摩擦阻力系数 0.011 L巷道长度 900m P巷道周长 19m S
4、巷道的净断面 21m2 K风压系数，包括局部阻力等因素，取1.2。R集中胶带上山=（LP/S3）K =（0.01135019/213）1.2 = 0.0095R井筒风筒的阻力，Ns2m8； 摩擦阻力系数 0.011 L巷道长度 350m P巷道周长 19m S巷道的净断面 21m2 K风压系数，包括局部阻力等因素，取1.2。R巷道=R井筒+R进风大巷+R集中胶带上山 = 0.0013+0.0244+0.0095=0.0352 Ns2m81.2风筒通风阻力计算1.2.1 局部通风机最大供风距离计算（按施工进风大巷2集中胶带上山计算）：L=l地面+L井筒+L进风大巷+L集中胶带上山=40+310+
5、900+350=1600m采用1000*20m抗静电阻燃柔性风筒向工作面通风，工作面有效风量按594m3/min进行计算。1.2 .2 风筒风阻计算风筒接头的采用钢圈捆扎接法。风筒的风阻包括摩擦风阻与接头、拐弯等局部阻力。（1）沿程摩檫阻力计算 R摩=6.5L/D5=6.50.00291600/1=30.16 R摩风筒的沿程摩擦阻力，Ns2m8； 风筒的摩擦阻力系数， 取 0.0029Kg.S2/m4 ； L风筒全长，取1600m； D风筒直径，取1 m；（2）接头局部风阻计算 R接=n/（2gS2 ）= 880.091.2/（29.80.7852）= 0.79 Ns2m8R接风筒接头风阻，N
6、s2m8； 与其相对应的局部阻力系数， 取0.09 Kg.S2/m4 ； n接头个数，取27； 空气相对密度，取1.2kg/m3； S风筒断面，取0.785m2； g重力加速度 ， 9.8m/s2；（3）弯头局部阻力计算R弯=n/（2gS2） =51.251.2/（29.80.7852） =0.61 Ns2m8 R弯风筒弯头风阻 Ns2m8 与其相对应的弯头局部阻力系数， 取1.25 Kg.S2/m4 ； n弯头个数 5个； 空气相对密度 1.2kg/m3 S风筒断面 0.785m2g重力加速度 9.8m/s2（4）出口阻力计算 R出0.818/gD4 0.8181.2/9.81 0.1002
7、 Kg.S2/m4 R出出口阻力 N.S2/m8 空气相对密度 1.2 kg/m3g重力加速度 9.8m/s2D风筒直径 1m 风筒总阻力为： R总风筒R摩R接R弯+R出 30.160.790.610.100231.6602 N.S2/m8通风总阻力为：R总 R巷道R总风筒 0.035231.6602 31.6954 N.S2/m82 局部通风机的实际需要风量计算Q局=1.1 Q掘=1.4594=832m3/min 式中 Q掘掘进工作面需要的风量，取最大值，485/min； 1.4风筒最大漏风率35时的系统。3. 压入式局扇的工作风压计算 H局扇全压R总Q局2 31.6602(832/60)2 6087Pa4 局扇选择经查选用选用2台FBDNo7.5 245kw对旋局部通风机(一台备用)，其全压范围是885pa-6800pa，风量范围是320m3/min-950 m3/min，配1趟1000mm胶质风筒，能够满足施工要求。
