    吊篮计算书120mm宽女儿墙做吊篮前支架.doc

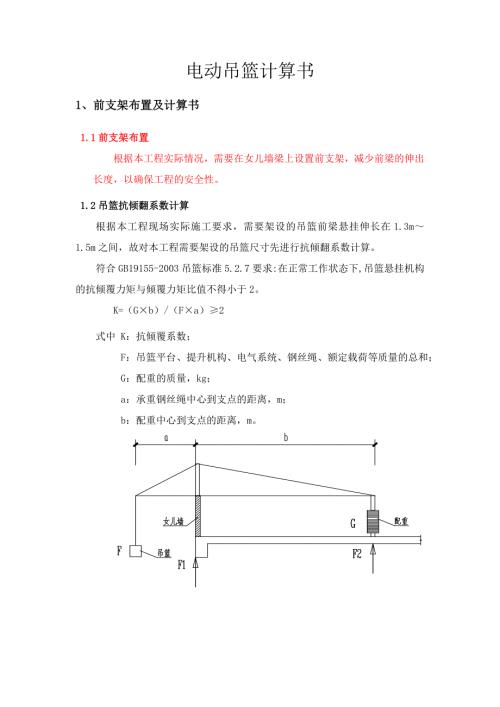

    1、电动吊篮计算书1、前支架布置及计算书1.1前支架布置根据本工程实际情况,需要在女儿墙梁上设置前支架,减少前梁的伸出长度,以确保工程的安全性。 1.2吊篮抗倾翻系数计算根据本工程现场实际施工要求,需要架设的吊篮前梁悬挂伸长在1.3m1.5m之间,故对本工程需要架设的吊篮尺寸先进行抗倾翻系数计算。符合GB19155-2003吊篮标准5.2.7要求:在正常工作状态下,吊篮悬挂机构的抗倾覆力矩与倾覆力矩比值不得小于2。 K=(Gb)/(Fa)2式中 K:抗倾覆系数; F:吊篮平台、提升机构、电气系统、钢丝绳、额定载荷等质量的总和; G:配重的质量,kg; a:承重钢丝绳中心到支点的距离,m; b:配重

    2、中心到支点的距离,m。 吊架外伸数值在1.3m1.5m之间,参见下图:作用力简图(支架之横梁)a、外伸1.5米时吊杆后支架自重G4=769.8=0.745KN每个配架配重G5=5009.8=4.9KN反倾翻力F2=G4+G5=5.64KN吊臂的力矩M1=1.5G=1.55.277=7.915 KNm反倾翻力矩M2=4.5F2=4.55.645= 25.4 KNmN=M2/M1=25.4/7.915=3.192(GB19155-2003,结构安全系数不因小于2。吊架的抗倾翻能力符合标准GB19155-2003要求。b、吊杆外伸1.3米时后支架重G4=0.745KN每个支架重G5=3.92KN反倾

    3、翻力F2=G4+G5=4.665KN吊臂力矩M1=1.3G=1.35.277=6.86KNm;反倾翻力矩M2=4.7F2=4.74.665=21.925KNm;N=M2/M1=21.925/6.86=3.1962所以,吊架的抗倾翻能力符合标准。1.3钢丝绳计算书1、钢丝绳的受力检测:吊篮系统采用的钢丝绳,其质量证明书实验表中,钢丝绳破断力为64.15KN。2、ZLP630型号吊篮系统的最大拉力:按照最长的吊篮,自重G1=2979.8=2.91KN吊篮2人工作,均重G2=759.8=0.735KN额定承载物料重量G3=4059.8=3.969KN吊篮工作时通过两端提升机中的两根钢丝绳将载荷传递给

    4、两个支架的吊杆,即两个吊篮点受力,考虑让两个人挤在一端的可能偏载因素,则每个吊点受力:G=2G2+(G1+G2+G3)/2=20.735+(2.91+0.75+3.969)/2=5.277 所以No=Go/G=64.15/5.277=12.159根据GB19155-2003高处作业吊篮的规定所以,钢丝绳绝对安全。1.4吊篮悬臂机构对楼顶部屋面负载计算本工程最长吊篮约为6米,其它地方用的吊篮较小参照负载减轻。6米吊篮重约G=5.277KN计算: (1)M=0求:F: G6=F4.5 F=5.2776/4.5=7.036KN (2)承载面积:1.1m6m=6.6,按6计算 悬臂对楼顶部屋面每平方米

    5、负重:7.036/6=1.172KN/;主体结构楼顶部屋面的设计荷载值为2.0KN/1.226KN/,故楼顶部屋面受力满足架设吊篮要求。(2.0KN/查设计总说明)由现行建筑结构荷载规范可知,许用活荷载为2.0KN/m2,即我们的等效均布活荷载不大于2.0 KN/m2,既可满足土建主体个构件的各项力学要求,由上面数据可知吊篮设备对屋面的负载是安全的。1.5 前支架示意图及计算如下:女儿墙只承受F1的压力,只做支撑点考虑。支撑点没变所以力矩不变,由此可得出:假设最大吊篮6M自重:297Kg9.8=2.91KN两人上篮:70Kg9.82=1.37KN最大载重:250Kg9.8=2.45KN前支架自重:无前支架(女儿墙做前支架)由此可得最大自重为:2.91+1.37+2.45=6.73KN由吊篮示意图可得出:前支架点的受力为3.92KN再由前支架受力底面积为:3m0.12m(女儿墙宽度)=0.36M2(悬臂下放置不短于3000mm长0.12宽的型钢,以分散悬臂的集中受力,保护成品女儿墙墙体)3.92KN/0.36M2=5.6KN/M2女儿墙下梁的承受力为15KN/M210.8KN/M2(15KN/M2:女儿墙下承载力可由本项目结构设计提供,一般不小于15KN/M2,或者根据梁的配筋计算得出,此项目未提供无配筋)所以前支架搭设在女儿墙梁上荷载满足要求。
