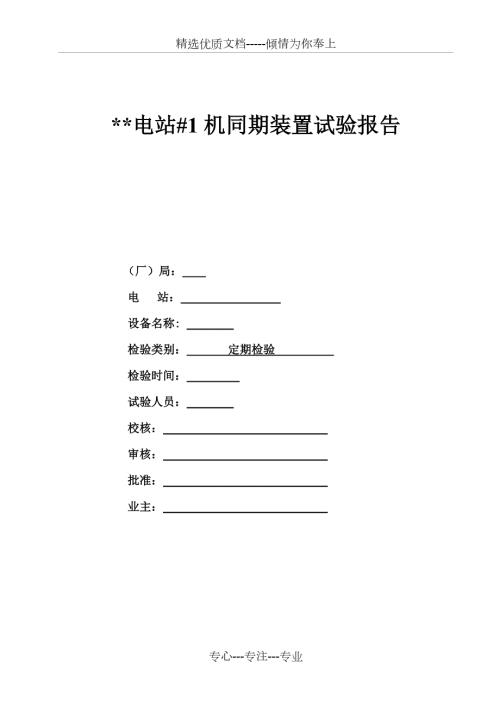

1、精选优质文档-倾情为你奉上*电站#1机同期装置试验报告（厂）局： 电 站： 设备名称: 检验类别： 定期检验 检验时间： 试验人员： 校核： 审核： 批准： 业主： 1、 概述#1机组同期系统进行了试验。2、 试验日期2012年4月04日3、 试验地点#1机组LCU柜4、 试验条件#1机组在检修状态。.5、 试品名称、参数5.1 自动准同期装置装置名称微机准同期装置型 号WX98制造厂家额定工作电压（V）220V（AC）交流输入电压（V）100V（AC）出厂编号253出厂时间2004年5.2 自动同期继电器装置名称自动同期继电器型 号DT13制造厂家阿继交流输入电压（V）100V（AC）出厂编
2、号出厂时间2009年3月5.3 手动同期继电器装置名称手动同期继电器型 号DT13制造厂家北京北维交流输入电压（V）100V（AC）出厂编号664出厂时间2003年10月6、 试验性质定期检验7、试验依据继电保护及电网安全自动装置检验条例（87）水电电生字第108号）8、 试验仪器仪表序号设备名称型号精度编号1博电继保试验仪PW46610.52FLUKE型万用表FLUKE190.53兆欧表ZC25B-310ER9、 试验项目9.1 外观及接线检查序号检查内容1装置的配置、标注及接线等均符合说明书的要求2装置外观质量良好，无损坏，各部件清洁良好3各插件镙丝紧固后无松脱现象4各接线端子安装位置正确
3、质量良好，数量与说明书相符结论合格9.2 自动准同期装置定值整定投入整定值组别No:1 开关类型:机组序号整定内容菜单整定值1合闸脉冲导前时间TDL70ms2允许合闸角53允许压差高限值Uh8v4允许压差低限值Ul-8v5允许频差高限值fh0.20 Hz6允许频差低限值fl-0.20 Hz7相位补偿-+0.08调频周期Tf+4.000s9调频系数P10.0010调压周期TV+2.000s11调压系数P10.009.3 测量精度校核用同一个50Hz 100V电压信号模拟系统电压Us和发电机电压Ug输入自动同期装置（Us、Ug两个通道并列），测量菜单显示为：变量名称菜单显示值系统电压Us99.9
4、V发电机电压Ug99.9V系统频率fs+50.00Hz发电机频率fg+50.00Hz结论合格9.4 定值检验9.4.1 最大压差Umax闭锁开关合闸试验整定值为8.0V。试验条件发电机电压试验结果fs=50.10Hzfg=50.00HzUs=100V108.1V+闭锁合闸108.0V+合闸91.9V-闭锁合闸92.1V-合闸结论允许合闸的压差为-8V+8V，合格9.4.2 最大频差fmax闭锁开关合闸试验整定值为0.20Hz。试验条件发电机频率试验结果Fs=50.00HzUs=100VUg=100V50.21Hz+闭锁合闸50.20Hz+合闸49.78Hz-闭锁合闸49.80Hz-合闸结论允许
5、合闸的频差为-0.20Hz +0.20Hz，合格9.5 自动同期继电器定值检验： 整定值 30试验条件闭锁相角试验结果Us=Ug=100.0Vfs= fg=50.00Hz28.0+接点导通29.5+接点断开29.0-接点导通29.5-接点断开备注“”值表示Ug电压相角超前Us9.6 手动同期继电器定值检验： 整定值 20试验条件闭锁相角试验结果Us=Ug=100.0Vfs= fg=50.00Hz19.0+接点导通21.0+接点断开18.0-接点导通19.0-接点断开备注“”值表示Ug电压相角超前Us10 结论1发电机同期系统经试验正常，同期系统可满足发电机并网的要求，可投入运行。专心-专注-专业
