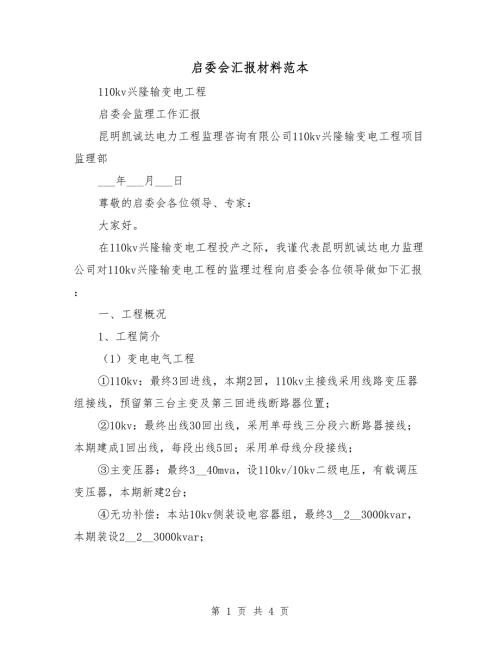

1、启委会汇报材料范本110kv兴隆输变电工程启委会监理工作汇报昆明凯诚达电力工程监理咨询有限公司110kv兴隆输变电工程项目监理部_年_月_日尊敬的启委会各位领导、专家：大家好。在110kv兴隆输变电工程投产之际，我谨代表昆明凯诚达电力监理公司对110kv兴隆输变电工程的监理过程向启委会各位领导做如下汇报：一、工程概况1、工程简介（1）变电电气工程110kv：最终3回进线，本期2回，110kv主接线采用线路变压器组接线，预留第三台主变及第三回进线断路器位置；10kv：最终出线30回出线，采用单母线三分段六断路器接线；本期建成1回出线，每段出线5回；采用单母线分段接线；主变压器：最终3_40mva
2、设110kv/10kv二级电压，有载调压变压器，本期新建2台；无功补偿：本站10kv侧装设电容器组，最终3_2_3000kvar，本期装设2_2_3000kvar；消弧线圈：10kv、段母线各装设1套站用接地变压器660kva其中中心点接有消弧线圈500kva，本期装设2台；本站采用微机综合自动化系统：网络按双网设计，结构采用分层分布式，即监控系统、保护测控装置屏集中布置主控室，10kv线路、站用变及电容器保护测控装置等分散于对应开关柜上，实现变电站的“四遥”功能；继电保护及自动装置配置：主变主保护配置差动保护、非电量保护、高、低后备保护及测控装置；10kv线路保护、10kv接地变保护、10
3、kv电容器保护采用保护测控一体化装置；10kv分段设置备自投装置；本站配置低周低压减载装置；本站配置可录用64路摸拟量128l路开关量故障录波器；直流系统：采用220v单母线分段接线，选择阀控式密闭铅酸200ah蓄电池，配置一套交流不间断电源系统，110kv部分采用辐射状供电方式，10kv部分采用按母线段供电方式；二次防雷及抗干扰：本站设置电源系统雷电防护和信号系统雷电保护；控制电缆采用屏蔽电缆，屏蔽层两端接地；主控室二次设备设置等电位接地网等抗干扰措施；全站时钟同步系统：设置接收全球卫星定位系统gps标准信号；（2）变电土建工程本站总占地面积6105.4，站内主要建筑物为。主控室及生辅间一座
4、面积235.9；10kv二层配电室一座，面积680.8；门卫室（砖混结构）一座，面积35.8。110kv构架、主控室及生辅间、10kv配电室采用框架结构，按防震要求8度设防。（3）对侧间隔工程110kv樟（木箐）兴（隆）送电线路工程，线路全长：樟兴i回全长8.61km，（单回架设6.491km，与樟兴ii回、iii回同塔三回架设2.119km）；樟兴ii、iii回全长8.647km，同塔双回架设6.528km，与樟兴i回同塔三回架设2.119km。全线共计43基铁塔。2、工程特点（1）本工程施工期间处在雨季雨天多，人与机械施工比较困难，对保证完成进度计划不利；（2）本站两台主变到货时间迟缓，
5、影响安装进度，在建设单位有效控制及协调下保证了安装工期；（3）本站采用计算机监控系统，微机保护测控装置，设计为无人值班的综合自动化变电站，网公司要求“零缺陷”验收标准；二、工程参建单位建设单位：昆明供电局工程部监理单位：昆明凯诚达电力工程监理咨询有限公司设计单位：云南省电机工程学会供用电技术服务部施工单位：云南建源电力工程有限公司运行单位：昆明供电局东变运分局三、项目监理部组织情况项目监理部为直线职能式机构，监理公司根据本工程的施工特点，设置两个监理部，变电工程和对侧间隔工程由商国权任总监（兼安全监理师）；110kv架空线路工程由陈箴任总监；李继和任土建专业监理师；陈俊任电气专业监理师（兼任信
6、息资料管理员）；专业监理师在总监指导下工作，同时，专业监理师还分别对本专业安全监理工作负责，重大问题由凯诚达监理公司层面予以支持。四、监理工作简述本工程开工前，凯诚达监理公司成了两个项目监理部，编制出本工程的监理规划、土建工程监理实施细则、电气工程监理实施细则、线路工程监理实施细则和安全监理实施细则。在开工条件报审工作中，项目监理部审批了施工单位“施工方案、三措”、施工单位资质、应急预案、特殊工种资格报审、材料/构配件/设备等报审，形成施工准备阶段的有效监理文件53份。在开工条件具备后，项目监理部在开工报告上鉴署同意开工，土建工程于_年_月_日开工，电气工程于_年_月_日开工，_年_月_日项目监理部完成竣工预验收，线路工程于_年_月_日开工，_年_月_日项目监理部完成竣工预验收，现就监理过程向启委会汇报如下：（1）安全目标过程控制项目监理部把安全控制作为监理工作的重中之重，按照的要求，开工前，按第 4 页 共 4 页
