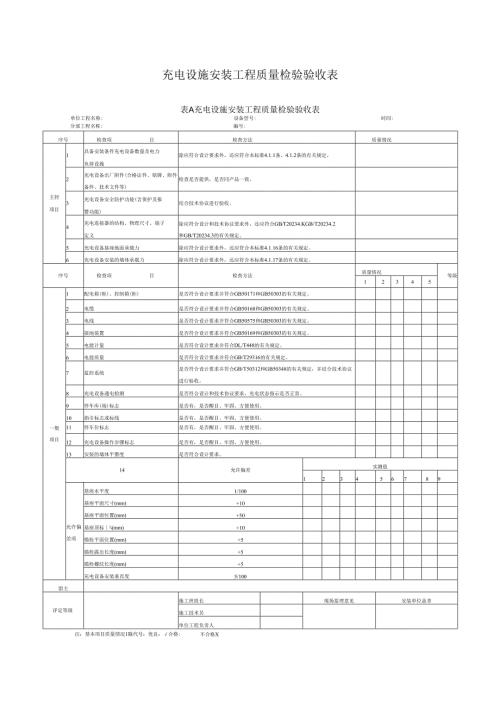

1、充电设施安装工程质量检验验收表表A充电设施安装工程质量检验验收表单位工程名称:设备型号:时间:序号检查项目检查方法质量情况主控项目1具备安装条件充电设备数量及电力负荷设施除应符合设计要求外，还应符合本标准4.1.1条、4.1.2条的有关规定。2充电设备出厂附件(合格证件、铭牌、附件备件、技术文件等)检查是否提供，是否同产品一致。3充电设备安全防护功能(含保护及报警功能)结合技术协议进行验收。4充电连接器的结构、物理尺寸、端子定义除应符合设计和技术协议要求外，还应符合GBT20234.KGB/T20234.2和GB/T20234.3的有关规定。5充电设备基座地面承载力除应符合设计要求外，还应符合
2、本标准4.1.16条的有关规定。6充电设备安装的墙体承载力除应符合设计要求外，还应符合本标准4.1.17条的有关规定。序号检查项目检查方法质量情况等级12345一般项目1配电箱(柜)、控制箱(柜)是否符合设计要求并符合GB50171和GB50303的有关规定。2电缆是否符合设计要求并符合GB50168和GB50303的有关规定。3电线是否符合设计要求并符合GB50575和GB50303的有关规定。4接地装置是否符合设计要求并符合GB50169和GB50303的有关规定。5电能计量是否符合设计要求并符合DL/T448的有关规定。6电能质量是否符合设计要求并符合GB/T29316的有关规定。7监控
3、系统是否符合设计要求并符合GB/T50312和GB50348的有关规定，并结合技术协议进行验收。8充电设备通电检测是否符合设计和技术协议要求，充电状态指示是否正常。9停车库(场)标志是否有，是否醒目、牢固、方便使用。10指引标志或标线是否有，是否醒目、牢固、方便使用。11停车位标志是否有，是否醒目、牢固、方便使用。12充电设备操作步骤标志是否有，是否醒目、牢固、方便使用。13安装的墙体平整度是否符合设计要求。14允许偏差实测值123456789允许偏差项基座水平度1/100基座平面尺寸(mm)+10基座平面位置(mm)+50基座顶标(mm)+10锚栓平面位置(mm)+5锚栓露出长度(mm)+5锚栓螺纹长度(mm)+5充电设备安装垂直度5/100留主评定等级施工班组长现场监理意见安装单位盖章施工技术员单位工程负责人分部工程名称:编号:注：基本项目质量情况1腺代号：优良：合格:不合格X
