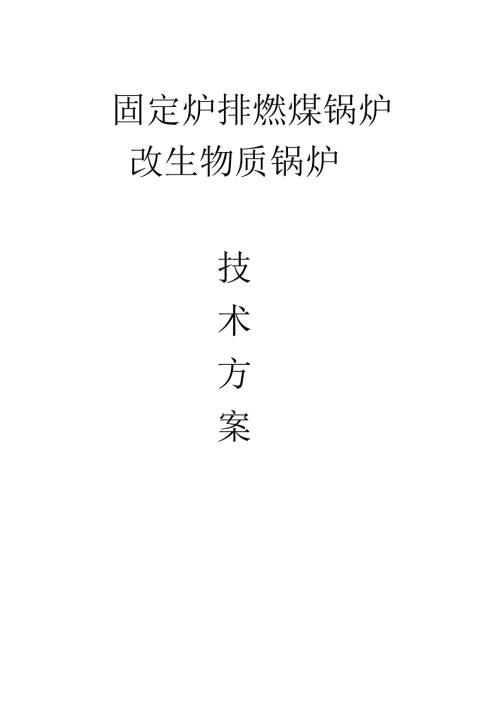

1、固定炉排燃煤锅炉改生物质锅炉技术方案一主要用途和性能：生物质成形燃料，也被称为生物质压缩燃料，是指通过特地设备将生物质压缩成型的燃料，它由松散的农作物秸秆、稻壳、花生壳、玉米芯、树枝和木屑等农作物挤压而成。没有添加任何添加剂和粘接剂，其能源密集度相当于中质烟煤，火力长期，燃烧性能好，是可以替代煤炭作为燃料的。生物质固体成型燃料储存、运输、使用便利、清洁环保、燃烧效率高，是一种重要的现代再生能源。二.锅炉工况：一般锅炉运行时间不长，设备腐蚀、磨损不严峻，受热面焦阻不大， 氧化皮不厚等；三.锅炉改造要求：1. 将燃煤锅炉改造成生物质锅炉；2. 改造后生物质锅炉出力不小于原燃煤锅炉出力；3. 改造后
2、蒸汽参数满足生产用汽要求；4. 改造后保持原锅炉受压部件不动；5. 改造后锅炉热效率比原来锅炉低；6. 被改造工程，要求施工质量合格，施工工艺符合国家标准； 四.改造重点：生物质燃料是将农作物秸秆、木屑、锯末、花生壳、玉米芯、稻壳、树枝、干草等通过压缩成型直接利用的燃料，是一种可再生资源。它的热值低，一般为 3800-4400kcal/kg；挥发份高，一般为 6070%;燃点低，一般为 300左右；挥发份温度低，一般为 200400 左右；易结渣且结渣温度低，一般为800左右；生物质密度： 800-1100kg/m；灰分：5-20%；水分：16%;一般规格尺寸 32x32(30-80), 30
3、x(30-80);依据生物质燃料的特性，我们将对原锅炉增设物料喷口及对配风系统进展改造，增设二次风；烟气14512342 875674.1 锅炉燃烧原理：1.合理的组织燃烧，对炉膛构造进展改造。由于稻壳、木屑等的挥发分较高，着火温度低的特点，在现有条件的前提下，增大炉膛容积，延长烟气在炉膛的停留时间；其次，在炉膛的前方增加一挡火墙，一方面增加炉膛烟气的扰动，延迟换热时间，另一方面使烟气中含有一些未燃烧完全的稻壳和稻壳燃烧后的灰，在此处形成一个重力沉降区，削减烟气中灰颗粒的含量。1.挡火墙，2.稻壳、木屑喷燃口，3煤、木材、麦秆进料炉门，4固定炉排，5下部清灰门，6左右清灰门，7进风口4.2.锅
4、炉使用生物质燃料其费用和时间比燃煤要节约。一台 0.5 吨锅炉燃用生物质燃料比烧煤要降低 25，时间可节约 30，煤对锅炉腐蚀作用很大，而该燃料烟气中无颗粒状C 和 SO2、CO 等腐蚀性气体，对锅炉腐蚀性作用很小。所以在锅炉方面燃用生物质燃料比燃用煤优越得多4.3 物料场地的规划：综合考虑各因素，锅炉需贮存一周的生物质燃料，依据理论计算需贮存生物质燃料120T,需建一个 150200的生物质料存放仓库；4.4 锅炉设备现状检查：对锅炉本体、烟道、风道等主要系统及设备进展外观检查有无损伤；炉膛内砌物的耐火材料有无脱落；风道和烟道有无积灰；固定炉排是否完整、有无残缺、断裂现象等；4.5 喷料口的
5、设置：为了更好的便于锅炉的利用，既能燃生物质成型颗粒，又能烧稻壳、木屑，又不转变锅炉构造，便于互通。在锅炉前墙上增设一喷燃口，有利于烧稻壳、木屑。4.6 二次风的配置：依据生物质锅炉燃烧阶段的特点，准时、分段、合理、有效地补入二次风量。在保证最正确炉膛过剩空气量，各燃烧区域温度的条件下，满足各阶段燃烧所需氧气量，使生物质枯燥裂解产生的 70%的挥发份完全燃烧，固定碳燃尽，削减和杜绝黑烟及烟气污染物的产生；五.改造后的锅炉状态：5.1.锅炉改造后后焕然一，设备无特别，系统无漏点，操作自如， 运行稳定；5.2 燃料生物质无污染、零排放、无结渣、排灰排渣小；5.3 锅炉易点火，升压快；5.4 锅炉房
6、无粉尘，环境卫生易保护；5.5 生物质燃料本钱低，锅炉效率高；六.所遵循的标准和法规：1主要法规、规程：国务院令第373 号国质检锅炉2023194号TSG G0001-2023国质监总局第 22 号令2023 年 国质检锅炉2023194 号NB/T47034-2023TSG G00022设计、制造与检验标准：GB/T16508.1-6-2023 GB/T1576-2023 GB/T1921-2023 GB/T10180-2023 GB13271-2023 NB/T47034-2023 JB/T4308-2023 JB/T6691-1993 GB50273-2023 GB3095-2023GB3096-2023 GB/T5616-2023 JB/4730-2023特种设备安全监察条例锅炉压力容器产品安全性能监视检验规章锅炉安全技术监察规程锅炉压力容器制造监视治理方法锅炉压力容器制造许可条件工业锅炉技术条件 锅炉节能技术治理规程锅壳锅炉 工业锅炉水质工业蒸汽锅炉参数系列 工业锅炉热工性能试验规程锅炉大气污染物排放标准工业锅炉制造技术条件锅炉产品钢印及标记移植规定锅炉用电接点水位计技术条件工业锅炉安装工程施工及验收标准大气环境质量标准城市区域环境噪音标准常规无损探伤应用导则承压设备无损检测
