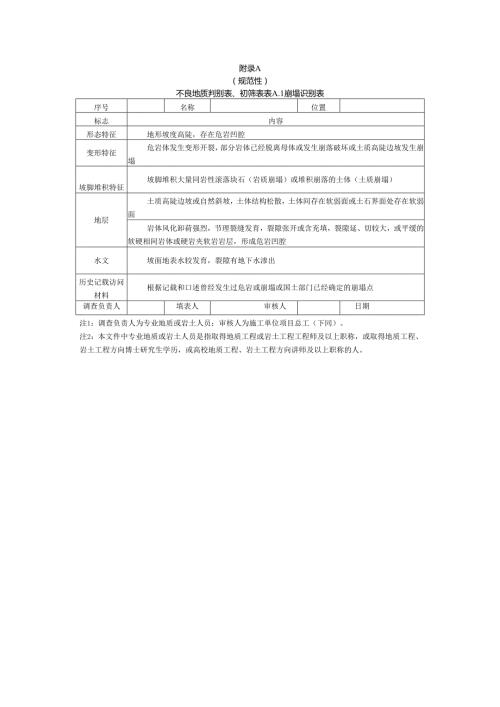

1、附录A（规范性）不良地质判别表、初筛表表A.1崩塌识别表序号名称位置标志内容形态特征地形坡度高陡，存在危岩凹腔变形特征危岩体发生变形开裂，部分岩体已经脱离母体或发生崩落破坏或土质高陡边坡发生崩塌坡脚堆积特征坡脚堆积大量同岩性滚落块石（岩质崩塌）或堆积崩落的土体（土质崩塌）地层土质高陡边坡或自然斜坡，土体结构松散，土体间存在软弱面或土石界面处存在软弱面岩体风化卸荷强烈，节理裂缝发育，裂隙张开或含充填，裂隙延、切较大，或平缓的软硬相间岩体或硬岩夹软岩岩层，形成危岩凹腔水文坡面地表水较发育，裂隙有地下水渗出历史记载访问材料根据记载和口述曾经发生过危岩或崩塌或国土部门已经确定的崩塌点调查负责人填表人审
2、核人日期注1：调查负责人为专业地质或岩土人员；审核人为施工单位项目总工（下同）。注2：本文件中专业地质或岩土人员是指取得地质工程或岩土工程工程师及以上职称，或取得地质工程、岩土工程方向博士研究生学历，或高校地质工程、岩土工程方向讲师及以上职称的人。表A.2滑坡识别表序号名称位置古（老）滑坡识别标志内容类别亚类形态宏观形态圈椅状地形、双沟同源、坡体后部平台出现洼地，与周围河流阶地、构造平台或风化差异平台不一致的大平台地形、不正常河流弯道，“大肚子”斜坡等微观形态后倾台面地形、小台阶与平台相间、马刀树、坡体前方或侧边出现擦痕或镜面、表层坍滑广泛地层老地层明显的产状变动、架空、松弛、破碎、大段孤立岩
3、体掩覆在新地层之上、大段变形岩体位于土状堆积物之中新地层变形或变位岩体被新地层掩覆、山体后部洼地出现局部湖相地层、变形或变位岩体上覆湖相地层、上游方出现湖相地层变形等古墓或古建筑变形、构成坡体的岩土结构零乱或强度低、开挖后易坍滑、斜坡前部地下水呈线状出露、古树等被掩埋历史记载访问记录发生滑坡或变形的记载和口述或国土部门已经确定的古（老）滑坡新滑坡识别标志内容变形特征坡体后缘及两侧有裂缝发育，坡体上的构筑物发生变形开裂，地表植被倾斜，坡体发生明显滑动、位移走访调查及新进记载材料发生滑坡或变形的记载和口述或国土部门已经确定的滑坡调查负责人填表人审核人日期序号名称位置标志内容地形地貌条件泥石流沟流域
4、面积大，山体地形坡度较大，植被覆盖率低，沟谷断面呈“U型谷”或谷中谷沟道特征泥石流沟相对高差大，沟道纵坡较大，沟内植被不发育，存在堵塞现象，沟口存在扇形地，沟道两侧有泥石流堆积现象，沟壁上有泥痕物源条件测区坡体表层松散，不良地质现象发育（滑坡、崩塌、山坡泥石流等），松散物源储量较大大，补给段长度比较大水源条件测区降雨量大或降雨季节相对集中，24小时降雨量较大，根据调查有山洪发生历史记载访问材料根据记载和口述曾经发生过泥石流或国土部门已经确定的泥石流沟调查负责人填表人审核人日期表A.4地面塌陷识别表序号名称位置标志内容岩溶塌陷水文及工程地质特征周围以灰岩为主，周边地下存在大型溶洞、土洞，地下有暗
5、河经过，上覆松散层厚度小于30m,地下水位变幅大变形特征地面多处下陷、开裂，塌陷严重，地表建筑物开裂明显等米空塌陷采空区特征评估区下部存在采空区，开采深厚比小于80变形特征地表存在塌陷和裂缝，地表建筑物开裂明显等历史记载访问材料根据记载和口述曾经发生过地面塌陷或国土部门已经确定的地面塌陷点调查负责人填表人审核人日期表A.5水库坍塌识别表序号名称位置标志内容变形特征评估区库岸再造强烈，由于库岸再造影响，库岸岸坡上正在发生变形开裂，建筑物开裂，树木倾斜地层及坡面形态土质岸坡覆盖层厚度较大大，土体结构松散，自然斜坡稳定坡角较小小，岸坡坡度较陡，剖面形态上缓下陡，前缘临空岩质岸坡基岩层面或长大裂隙面向
6、水库方向倾斜，节理裂隙发育，层间结合差，岩质软硬相间，基岩斜坡（边坡）前缘临空历史记载访问材料根据记载和口述曾经发生过水库坍岸或水利部门确定的水库坍岸点调查负责人填表人审核人日期表A.6地裂缝识别表序号名称位置标志内容构造标志评估区有活动断裂通过，中或晚更新世以来有活动，全新世以来活动强烈变形特征地表开裂明显，可见陡坎、斜坡、微缓坡、塌陷坑等微地貌现象；房屋裂缝明显历史记载访问材料根据记载和口述曾经存在地裂缝或国土部门已经确定的地裂缝点调查负责人填表人审核人日期表A.7地质灾害评估调查表编号灾害名称位置关系地质环境要素地表形态及变形特征结构及体积特征发育程度危害程度诱发因素防治建议平面和剖面图
7、或照片）备注根据地质灾害危险性评估规范（GBT40112-2021）进行填写调查负责人填表人审核人填表日期表A.8不良地质灾害初筛表地质灾害种类不良地质数量规模发育程度危害程度是否启动简易地质灾害评估崩塌（危岩）存在1种及1种以上不良地质灾害应启动地质灾害评估滑坡泥石流地面塌陷水库坍塌地裂缝其他灾害（名称）注1：地质灾害发育程度、危害程度根据地质灾害危险性评估规范良地质灾害，应对应填写地质灾害调查表。(GB/T40112-2021),若存在不调查负责人填表人审核人填表日期附录B（规范性）标识标牌参照表表B.1驻地建设主要标识、标牌制作标准序号标识牌名称尺寸（长义宽，cm）颜色、字体标识内容及
8、要求设置位置使用单位1指路标志牌300120（竖牌）蓝框白底蓝字，反光标明方向、（通往XX总监办或XX经理部）、里程等内容通往总监办或经理部的主要路口处总监办、经理部2项目名称牌25035（竖牌）白底黑字、宋体建设项目名称及标段名称（与公章相同），党支部的规格与上相同，红字驻地大门总监办、经理部3组织机构图120150标题栏蓝色、白底黑字、不小于40号、宋体组织机构、各级负责人职务、姓名会议室总监办、经理部4公示牌250200标题栏蓝色、白底黑字、不小于40号、宋体项目简介、项目管理单位、设计单位、监理单位、施工单位、监督机构名称及联系电话，质量目标、工期目标等驻地院内总监办、经理部5驻地平面
9、布置图、项目平面图250200标题栏蓝色、白底黑字、宋体驻地院内总监办、经理部6各专项领导小组组织机构图8060主要包括（十二公开、综合治理、劳务工工资管理、矛盾排解、安全等）会议室或办公室总监办、经理部7管理制度牌、岗位职责牌、廉政制8060标题栏蓝色、白底黑字、宋体要求在牌底部有单位名称办公室（经理部）；办公室、试验室（总监办）。总监办、经理部序号标识牌名称尺寸（长义宽，cm）颜色、字体标识内容及要求设置位置使用单位度、操作规程8质量、安全、环保保证体系120150标题栏蓝色、白底黑字、不小于40号、宋体组织结构、各级负责人职务、姓名会议室或办公室总监办、经理部9路线平纵面图475150彩
10、绘应标识出总监办、项目经理部、拌和厂、预制厂、主要施工便道位置（总监办）；应标识出项目经理部、拌和厂、预制厂、主要施工便道位置（经理部）。会议室总监办、经理部10工程形象进度图500120标题栏蓝色、白底黑字、宋体形象进度图应细化至每一结构部位会议室或工程部总监办、经理部11晴雨表6080白底黑字、宋体购买成品的不限于此工程部总监办、经理部12工程管理曲线80120标题栏蓝色、白底黑字、宋体工程部总监办、经理部13网络计戈U图、总体工期目标120200标题栏蓝色、白底黑字、宋体工程部总监办、经理部14安全警示牌购买国家统一的标准警示牌经辨识评价的危险设备和区域内总监办、经理部15胸牌128标题
11、栏蓝色、白底黑字、宋体标题栏标明项目名称，下贴照片，再下注明标段、姓名、职务、编号。总监办、经理部16桌牌1510标题栏蓝色、白底黑字、宋体标题栏标明项目名称，下贴照片，再下注明标段、姓名、职务、编号。办公桌总监办序号标识牌名称尺寸（长义宽，cm）颜色、字体标识内容及要求设置位置使用单位17门牌1228白底黑字、宋体-各办公室门上总监办、经理部18宣传栏120240（单窗）根据内容可设置多窗，离地80cm,采用不锈钢制作，设遮雨棚驻地院内总监办、经理部19消防保卫牌250200蓝底白字底部应标有火警电话119会议室或驻地院内总监办、经理部标识名称尺寸（长X宽，cm）颜色、字体要求标识内容及要求
12、设置位置加工厂标识牌200120黑字、宋体项目名称及标段名称（与公章相同）+第XX号钢筋加工厂驻地大门立柱安全警告警示牌按国标制作相应位置分区标识牌60X90各功能区的醒目位置加工厂简介牌200X150蓝底白字钢筋加工的数量、供应主要构造物情况及质量、安全保障体系等场地入口处材料标识牌60X90蓝底白字材料名称、产地、规格型号、生产日期、出产批号、进场日期、检验状态、进场数量等原材料堆放区操作规程标识牌60X90蓝底白字各机械设备操作要求机械设备旁钢筋大样图60X90蓝底白字各种型号钢筋大样图钢筋制作区检验标识牌60X90蓝底白字材料名称、使用部位、检验状态等半成品、成品堆放区醒目位置注1：本
13、表中各标识标牌的尺寸、字体、颜色、标识内容以及设置位置仅做参考，各项目可作相应调整。表B.3拌和厂标识标牌标准标识名称尺寸（长X宽，Cm）颜色、字体要求标识内容及要求设置位置拌和厂简介牌200X150蓝底白字拌和的数量、供应主要构造物情况及质量、安全保障体系等场地入口处混凝土配合比牌150120蓝底白字混凝土设计与施工配合比（含外加剂）、各种材料的每盘使用量等拌和楼旁材料标识牌40X30蓝底白字材料名称、产地、规格型号、生产日期、生产批号、进场日期、检验状态、检验单编号、进场数量、使用单位等水泥罐、储料仓、库房等处操作规程60X90蓝底白字各机械设备操作要求机械设备旁配料斗标识牌40X30蓝底
14、白字配料斗编号、规格型号各个配料斗安全警告警示牌按国标制作相应位置八牌一图250X200注1：本表中各标识标牌的尺寸、字体、颜色、标识内容以及设置位置仅做参考，各项目可作相应调整。表B.4预制厂1标识标牌标准标识名称尺寸（长X宽，Cm）颜色、字体要求标识内容及要求设置位置预制厂标识牌200120黑字、宋体项目名称及标段名称（与公章相同）+第XX号预制梁厂驻地大门立柱预制厂简介牌200150蓝底白字预制梁板的数量、供应主要构造物情况及质量、安全保障体系等场地入口处施工平面布置图80X60蓝底白字场内工艺流程图80X60蓝底白字预制、张拉、压浆工艺流程相应操作处操作规程80X60蓝底白字各机械设备
15、操作要求机械设备旁材料标识牌60X50蓝底白字材料堆放处混凝土配合比牌150X120蓝底白字拌和楼旁钢筋大样图60X90蓝底白字所有加工钢筋的尺寸、型号及使用部位等钢筋（半）成品旁安全警告警示牌按国标制作各作业点喷涂标识红色油漆部位编号、施工单位、监理单位、浇筑日期、张拉日期、压浆日期等信息半成品、成品侧面八牌一图250X200注1：本表中各标识标牌的尺寸、字体、颜色、标识内容以及设置位置仅做参考，各项目可作相应调整。表B.5九牌一图标准标识名称尺寸（长X宽，Cm）颜色、字体要求标识内容及要求设置位置工程概况牌250X200项目简介、主要生产任务醒目位置管理人员名单及监督电话牌250X200项
16、目组织机构和相关负责人员醒目位置质量保证牌250X200结合工点施工内容，质量管理措施等醒目位置安全生产牌250X200安全管理制度或措施等醒目位置消防保卫牌250X200消防、保卫管理制度或措施等醒目位置文明施工牌250X200结合工点施工内容，文明施工制度或措施等醒目位置风险告知牌250X200现场及作业工种存在的危害因素和预控措施等醒目位置安全警示牌250X200安全警告、禁止、指令标牌图片、定义等醒目位置施工现场布置图250X200施工现场的布置图示，注明位置、面积、功能醒目位置项目文化理念250X200项目管理理念、经营理念、核心理念醒目位置表B.6工程施工告示牌XX工程XX合同施工
17、告示牌工程名称项目管理理念起讫桩号建设单位设计单位施工单位监理单位监督单位工程工期项目经理技术负责人安全负责人试验负责人监督电话工程建设期间，欢迎社会各界予以监督附录C（规范性）“两区三厂”验收表表C.1生活区和办公区验收表项目名称合同段建设单位检测单位施工单位建立单位工程部位验收时间序号验收项目检验标准检验记录合格不合格1总体布局不小于6000m22绿化面积不低于200m23办公面积不小于800m24生活用房面积不低于140011人均面积不低于3.5m25停车场面积不低于300m26活动休闲区不低于500m27大门大门宽度及高度满足车辆及人员通道要求，相应标识标牌齐全，门卫室满足要求8围墙围
18、墙形式、颜色、标识符合要求，高度不低于2m。9食堂总面积不低于60m2；人均面积不低于0.8m2；相应制度及证件齐全，内部结构设施合理10浴室总面积不小于2011人均面积不低于0.3m211厕所总面积不小于2011）2,卫生间应设置隔断，男女分设，厕所人均面积不小于0.2m2人。面石专铺设、化粪池符合要求。12文体活动场所、医疗室文体活动场、医疗室等符合要求13九牌一图、宣传栏、旗台九牌一图、旗台、宣传栏规格及配套设施符合要求14办公室门牌规格、款式、材质符合要求15场内通道符合消防、安全及使用要求16临时用电符合临时用电施工组织设计，防雷接地按要求布设17给排水设施给排水按照临建规范方案施工
19、表C.1生活区和办公区验收表（续）序号验收项目检验标准检验记录合格不合格18网络布设满足办公及生活需求验收意见施工单位自检意见：单位名称（公章）：日期：监理单位验收意见：单位名称（公章）：日期：表C.2钢筋加工厂验收表项目名称合同段建设单位检测单位施工单位监理单位工程部位验收时间序号检查项目检验标准检验记录合格不合格1总体布局不小于1500m22选址选择设置地点，宜靠近主体施工场地，以便于施工管理3钢筋运输集中运送方式，直接输送各施工点，减少二次搬运量4功能区材料堆放区、成品区、加工区应相对独立5管理模式封闭式管理6防雨措施采用钢结构搭设，顶部采用固定式拱形防雨棚，高度应满足加工设备操作空间（
20、一般不小于7m）,并设置避雷及防风的保护措施7吊装能力配备桁吊或龙门吊，设备必须由专业厂家生产，使用前需获得相关部门鉴定，不得使用自行组装的门吊8运输道路宽度不能小于4m9材料堆放要求钢筋材料应按照材料名称、产地、规格型号分类堆放，应挂牌标示10设备设施配备数控设备，采用机械集中加工钢筋。进场机械设备必须性能良好，设备安装牢固、稳定，安装调试到位，有可靠的接地装置，电气绝缘良好。机械设备旁边应张挂相应操作规程和有关的安全规章制度11安全文明施工生产及管理人员进入钢筋加工厂时，必须佩戴安全防护用品。现场管理人员、作业人员和安全监理人员的安全防护用品的标志应严格区分厂内消防设施符合防火要求钢筋加工
21、厂应设置废料收集桶，收集钢筋加工产生的各种短料12场内通道符合消防、安全及使用要求13临时用电符合临时用电施工组织设计，防雷接地按要求布设表C.2钢筋加工厂验收表（续）序号检查项目检验标准检验记录合格不合格14网络布设满足办公及生活需求验收意见施工单位自检意见：单位名称（公章）：日期：监理单位验收意见：单位名称（公章）：日期：表C.3拌和厂验收表项目名称合同段建设单位检测单位施工单位监理单位工程部位验收时间序号检查项目检验标准检验记录合格不合格1总体布局不小于5000m22场地布置合理布置厂内各功能区，避雷针按要求布设，设置洗车池3厂地处理生产区、砂石料堆放区进行场地硬化处理，拌和厂需设置围墙
22、4储料罐散装水泥、粉煤灰以及外加剂储料罐数量配备合理，防雷接地系统布设合理，罐体设置防风拉锁5拌和楼集料仓设置防雨棚；设置信号管理系统；传动系统裸露部位设置防护装置；拌和楼设备要求采用质量法自动计量6堆料场砂石料场设置防雨棚，高度满足机械设备操作空间，料场采用隔墙分隔，隔墙厚度不小于0.3m,隔墙高度不低于2.5m,单仓容量不小于800m3；每仓设置质量状态标志7外加剂库房库房地面硬化处理；不同批次、不用品种、不同生产日期的外加剂应分开存放8生产能力及规模生产能力应满足单次最大混凝土方量需求，单机生产能力不低于6(Wh,运输车数量满足混凝土浇筑连续性需要，运输车储料罐密封不漏浆，容量不小于6m
23、39厂地排水厂内排水系统完善，设置三级沉淀池进行污水过滤排放10安全标准化站内各功能区在明显位置设置防火设施，灭火器材数量满足消防规定表C.3拌和厂验收表（续）序号检查项目检验标准检验记录合格不合格11厂内清理拌和厂应每天清理，保持厂内整洁卫生，混凝土拌和作业结束后及时清洗机具，清理现场，保持厂内清洁12文明化施工拌和厂设备全封闭，地面定期洒水，罐顶密闭性能良好13临时用电符合临建规划方案验收意见施工单位自检意见：单位名称（公章）：日期：监理单位验收意见：单位名称（公章）：日期：表C4预习前厂验收表项目名称合同段建设单位检测单位施工单位监理单位工程部位验收时间序号检查项目检验标准检验记录合格不
24、合格1总体布局结合现场实际合理考虑2选址选择设置地点，宜靠近主体施工场地，以便于施工管理3预制运输使用200T炮车输送各施工点4功能区预制区、存梁区、钢筋存放区5管理模式封闭式管理6污水处理建设三级沉淀池，场内排水沟相通汇入沉淀池内7喷淋自动化喷淋养护系统8运输道路宽度不能小于8m9混凝土混凝土由拌和厂统一集中供应10安全文明施工生产及管理人员进入预制厂时，必须佩戴安全防护用品o现场管理人员、作业人员和安全监理人员的安全防护用品的标志应严格区分。电焊工应持证上岗，防护用品佩戴齐全。厂内消防设施符合防火要求11厂内通道符合消防、安全及使用要求12临时用电符合临时用电施工组织设计验收意见施工单位自检意见：单位名称（公章）：日期：监理单位验收意见：单位名称（公章）：日期：
