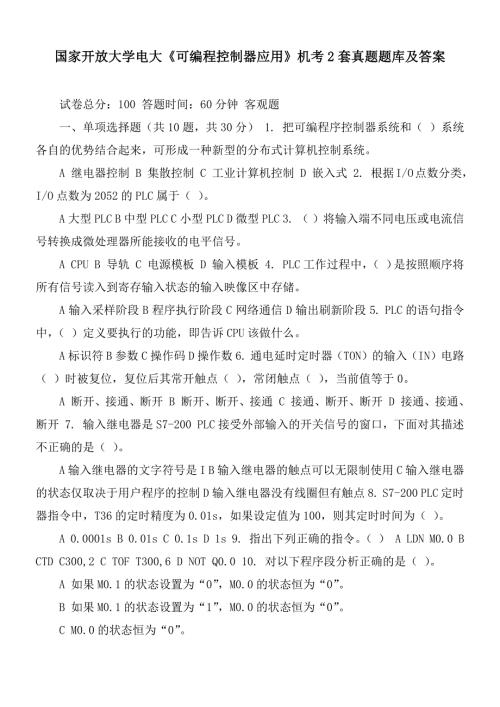

1、国家开放大学电大可编程控制器应用机考2套真题题库及答案试卷总分：100 答题时间：60分钟 客观题一、单项选择题（共10题，共30分） 1. 把可编程序控制器系统和（ ）系统各自的优势结合起来，可形成一种新型的分布式计算机控制系统。A 继电器控制 B 集散控制 C 工业计算机控制 D 嵌入式 2. 根据I/O点数分类，I/O点数为2052的PLC属于（ ）。A 大型PLC B 中型PLC C 小型PLC D 微型PLC 3. （ ）将输入端不同电压或电流信号转换成微处理器所能接收的电平信号。A CPU B 导轨 C 电源模板 D 输入模板 4. PLC工作过程中，（ ）是按照顺序将所有信号读入
2、到寄存输入状态的输入映像区中存储。A 输入采样阶段 B 程序执行阶段 C 网络通信 D 输出刷新阶段 5. PLC的语句指令中，（ ）定义要执行的功能，即告诉CPU该做什么。A 标识符 B 参数 C 操作码 D 操作数 6. 通电延时定时器（TON）的输入（IN）电路（ ）时被复位，复位后其常开触点（ ），常闭触点（ ），当前值等于0。A 断开、接通、断开 B 断开、断开、接通 C 接通、断开、断开 D 接通、接通、断开 7. 输入继电器是S7-200 PLC接受外部输入的开关信号的窗口，下面对其描述不正确的是（ ）。A 输入继电器的文字符号是I B 输入继电器的触点可以无限制使用 C 输入继
3、电器的状态仅取决于用户程序的控制 D 输入继电器没有线圈但有触点 8. S7-200 PLC定时器指令中，T36的定时精度为0.01s，如果设定值为100，则其定时时间为（ ）。A 0.0001s B 0.01s C 0.1s D 1s 9. 指出下列正确的指令。（ ） A LDN M0.0 B CTD C300,2 C TOF T300,6 D NOT Q0.0 10. 对以下程序段分析正确的是（ ）。A 如果M0.1的状态设置为“0”，M0.0的状态恒为“0”。B 如果M0.1的状态设置为“1”，M0.0的状态恒为“0”。C M0.0的状态恒为“0”。D M0.0的状态恒为“1”。二、判断
4、题（共10题，共30分） 1. PLC的输入和输出量有开关量和模拟量两种。开关量I/O用最大I/O点数表示，模拟量I/O点数用最大I/O通道数表示。（ ） T F 2. PLC程序由操作系统和用户程序两部分组成，其中操作系统由PLC的生产厂家提供，用户程序需要用户为完成特定控制任务自行编写。（ ） T F 3. PLC控制系统的可靠性一定比工控机应用系统的可靠性差。（ ） T F 4. PLC具有模数转换和数模转换功能，完成对逻辑量的控制与调节。（ ） T F 5. PLC按顺序对程序扫描，即从下到上，从右到左的扫描每条指令，最后将程序执行的结果写入寄存执行结果的输出映像区中保存。（ ） T
5、F 6. PLC的扫描周期仅取决于CPU模板的运算速度。（ ） T F 7. 一般PLC均配置I/O电平转换，输出电平转换是用来将微处理器控制的低电平信号转换为控制设备所需的电压或电流信号。（ ） T F 8. 对应的梯形图、指令表和逻辑功能块三种编程语言，它们的表达形式不同，表示的内容也不同。（ ） T F 9. PLC配置有较强的监控功能，能记忆某些异常情况，或当发生异常情况时自动中止运行。（ ） T F 10. PROFIBUS-DP是一种为速度而优化的协议，它是为了在PLC（DP主站）和分布式I/O（DP从站）之间的通信而特别设计的。（ ） T F 二、根据梯形图选出指令题（共1题，共
6、20分） 1. 以上梯形图所对应的语句表指令如下： 1 I0.0 AN I0.1 = Q0.0 2 T5 = M0.1 AN M0.1 = Q0.1 3 I0.3 A I0.4 = Q0.6 LDN I0.3 4 I0.5 = Q0.7 (1). 补充以上程序，其中标注1处应该选择（ ） A LD B AN C A D = (2). 补充以上程序，其中标注2处应该选择（ ） A = B AN C A D LD (3). 补充以上程序，其中标注3处应该选择（ ） A LD B AN C A D LDN (4). 补充以上程序，其中标注4处应该选择（ ） A LD B AN C = D O 三、设
7、计题（共1题，共20分） 1. 一台三相异步电动机正反转控制：当按下正向启动按钮SB1，电动机正转；当按下反向启动按钮SB2，电动机反转；停机时按下停机按钮SB3。过载时，热继电器KR动作，电动机停止。按照上述工作要求，完善电动机控制的I/O分配表，并选出正确的梯形图。电动机控制的I/O分配表如下： 电动机正反转控制电路IO分配表 电气符号 I/O地址 功能说明 SB1 I0.2 正向启动按钮，常开按钮 SB2 1 反向启动按钮，常开按钮 SB3 I0.0 停止按钮，常闭按钮 2 I0.1 热保护，常闭开关 KM1 Q0.0 正向运行接触器线圈 3 Q0.1 反向运行接触器线圈 (1). 在以
8、上电动机正反转控制的I/O分配表中，标注1处，即反向启动按钮SB2所配备的地址可以为（ ） A I0.3 B Q0.1 C M0.1 D A0.2 (2). 在以上电动机正反转控制的I/O分配表中，标注2处，即具有热保护功能、地址为I0.1处所对应的电气符号为（ ） A NOT B KR C O D LA (3). 在以上电动机正反转控制的I/O分配表中，标注3处，即反向运行接触器线圈、地址为Q0.1处所对应的电气符号可以为（ ） A I0.1 B KR C Q0.1 D KM2 (4). 符合该控制流程的梯形图为（ ） A B C D 题库二 试卷总分：100 答题时间：60分钟 客观题 一
9、单项选择题（共10题，共30分） 1. 以下对PLC的特点描述不正确的是：（ ）。A 高可靠性是PLC最突出的特点之一 B 相对于传统电气控制线路，PLC控制系统便于改进和修正 C 相对于传统电气控制系统，PLC控制系统体积小、质量轻、功耗低 D PLC的价格非常低廉 2. 根据I/O点数分类，I/O点数为128的PLC属于（ ）。A 大型PLC B 中型PLC C 小型PLC D 微型PLC 3. （ ）将微处理器控制的电平信号转换为控制设备所需的电压或电流信号。A 输出模板 B 导轨 C 电源模板 D 输入模板 4. PLC工作过程中，（ ）是按照顺序对程序进行扫描，并从输入映像区和输出
10、映像区中获得所需数据进行运算、处理，再将程序执行的结果写入寄存执行结果的输出映像区中保存。A 输入采样阶段 B 程序执行阶段 C 网络通信 D 输出刷新阶段 5. 一条语句由一个操作码和一个操作数组成，操作数由（ ）和参数组成。A 标识符 B 参数 C 操作码 D 操作数 参考答案：A 6. 通电延时定时器（TON）的输入（IN）电路（ ）时开始定时，当前值大于等于设定值时，其定时器位变为1状态，其常开触点（ ），常闭触点（ ）。A 断开、接通、断开 B 断开、断开、接通 C 接通、断开、断开 D 接通、接通、断开 7. 输入继电器是PLC接受外部输入的开关信号的窗口，下面对其描述正确的是（
11、A 输入继电器有线圈和触点 B 输入继电器触点可以无限制使用 C 输入继电器的状态仅取决于用户程序的控制 D 输入继电器只有常开触点 8. 以下哪项不是S7-200 PLC定时器的定时精度？（ ） A 1s B 0.1s C 0.01s D 0.001s 9. 请从下列语句表选项中选择错误的一个（ ）。A CTD C2,2 B NOT Q0.0 C TOF T35,6 D = M0.0 10. 对以下程序段分析正确的是（ ）。A 如果M0.1的状态设置为“0”，M0.0的状态恒为“1”。B 如果M0.1的状态设置为“1”，M0.0的状态恒为“1”。C M0.0的状态恒为“0”。D M0.0
12、的状态恒为“1”。二、判断题（共10题，共30分） 1. 电气隔离是在微处理器与I/O回路之间采用的防干扰措施。（ ） T F 2. 指令表是指由指令来构成能完成控制任务的指令组合。（ ） T F 3. 集散控制系统由单回路仪表控制系统发展起来，主要侧重于回路调节功能。（ ） T F 4. PLC具有模数转换和数模转换功能，完成对模拟量的控制与调节。（ ） T F 5. PLC按顺序对程序扫描，即从上到下，从左到右的扫描每条指令，最后将程序执行的结果写入寄存执行结果的输出映像区中保存。（ ） T F 6. PLC的扫描周期因CPU模板的运算速度差别很大。（ ） T F 7. 一般PLC均配置I
13、/O电平转换，输出电压转换是用来将输入端不同电压或电流信号转换成微处理器所能接收的低电平信号。（ ） T F 8. PLC程序的梯形图和功能块图都可以转换为语句表。（ ） T F 9. S7提供各种不同的组织块，这些组织块分有优先级，允许较低优先级的组织块中断较高优先级的组织块。（ ） T F 10. 全局数据（GD）通信方式以MPI分支网为基础，是为循环的传送大量数据而设计的。（ ） T F 二、根据梯形图选出指令题（共1题，共20分） 1. 以上梯形图所对应的语句表指令如下： LDN I0.0 O I0.1 1 I0.2 AN I0.4 O I0.3 NOT 2 Q0.2 3 M0.1 A
14、 I0.2 = Q1.0 LDN 4 = Q1.1 (1). 补充以上程序，其中标注1处应该选择（ ） A LD B ON C AN D LDN (2). 补充以上程序，其中标注2处应该选择（ ） A LD B ON C = D LDN (3). 补充以上程序，其中标注3处应该选择（ ） A LD B ON C AN D LDN (4). 补充以上程序，其中标注4处应该选择（ ） A M0.1 B ON C I0.2 D LDN 三、设计题（共1题，共20分） 1. 由两台三相交流电动机M1、M2组成的控制系统的工作过程为：当按下起动按钮SB1电动机M1起动工作；延时5s后，电动机M2起动工作
15、当按下停止按钮SB2，两台电动机同时停机；若电动机M1过载，两台电动机同时停机；若电动机M2过载，则电动机M2停机而电动机M1不停机。按照上述工作要求：完善电动机控制的I/O分配表，并选出正确的梯形图。电动机控制的I/O分配表如下： 电气符号 I/O地址 功能说明 SB1 I0.0 起动按钮，常开按钮 SB2 1 停机按钮，常闭按钮 FR1 I0.2 电动机M1热保护，常闭触点 FR2 I0.3 电动机M2热保护，常闭触点 KM1 Q0.0 电动机M1运行 KM2 2 电动机M2运行 T38 继电器 (1). 在以上电动机控制的I/O分配表中，标注1处，即停机按钮SB2所配备的地址为（ ） A I0.1 B Q0.1 C M0.1 D A0.2 (2). 在以上电动机控制的I/O分配表中，标注2处，即电动机M2的启动按钮KM2所配备的地址为（ ）A I0.1 B Q0.1 C M0.1 D A0.1 (3). 在以上电动机控制的I/O分配表中，T38的功能相当于（ ）继电器 A 光电 B 温度 C 极化 D 时间 (4). 符合该控制流程的梯形图为（ ） A B C D
