    国家开放大学机械制图第4次形考任务.doc

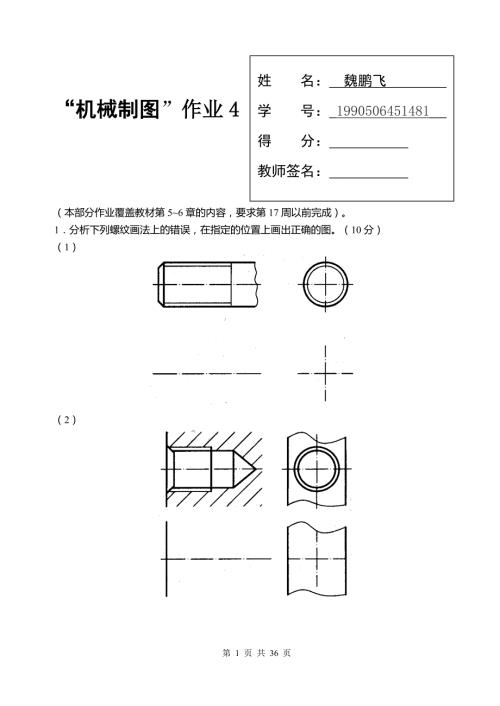

    1、姓 名: 魏鹏飞 学 号: 1990506451481 得 分: 教师签名: “机械制图”作业4(本部分作业覆盖教材第56章的内容,要求第17周以前完成)。1分析下列螺纹画法上的错误,在指定的位置上画出正确的图。(10分)(1)(2)2根据螺纹的规定画法绘制螺纹的主视图、左视图。(10分)(1)外螺纹的大径为M20,杆长40螺纹长30,倒角C2。 (2)内螺纹的大径为M16,钻孔深度为30,螺纹长22123按给定的螺纹要素,在各图中标注螺纹部分的尺寸,并查表填空。(20分)(1)粗牙普通螺纹,公称直径20,螺距2.S,中等公差精度,中径、顶径公差带代号6g,中等旋合长度,右旋螺纹长20,倒角C

    2、 2.5。螺纹大径 20 中 径 18.376 螺纹小径 17.294 螺 距 2.5 导 程 2.5 线 数 1 (2)细牙普通螺纹,公称直径16,螺距1,中等公差精度,中径与顶径公差带代号均为6H,中等旋合长度,左旋。孔深30,螺纹长22,倒角C1。螺纹大径 16 中 径 15350 螺纹小径 15.917 螺 距 1 导 程 1 线 数 1 (3)非密封圆柱管螺纹,尺寸代号为1/4,公差等级为A级。右旋,螺纹长18,倒角C2。尺寸代号 1/4 螺纹大径 13.157 中 颈 12.301 螺纹小径 11.445 公差等级 A 螺 距 1.337 4已知直齿圆柱齿轮模数为m=3,齿数z=20,计算齿轮的分度圆、齿顶圆和齿根圆的直径填入下表,并完成齿轮轮齿部分的投影和标注轮齿部分的尺寸。(10分)5. 选择正确的尺寸注法。(10分) a c d e f g j 6. 选择尺寸基准,标注零件尺寸(尺寸数字由图中量取整数)。(10分)7. 表面粗糙度注写。(20分)(1)找出表面粗糙度标注的错误,并将正确的标注在下图中。(2)在图中标注尺寸(按1:1从图中量取尺寸数值,取整数),表中给出的Ra数值,在图中标注表面粗糙度。8. 解释配合代号的含义,并查出极限偏差数值标注在零件图。(10分)
