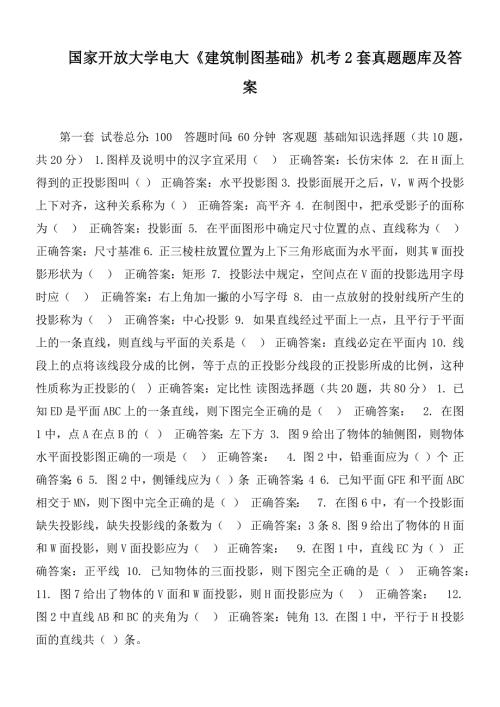

1、国家开放大学电大建筑制图基础机考2套真题题库及答案第一套 试卷总分：100 答题时间：60分钟 客观题 基础知识选择题（共10题，共20分） 1.图样及说明中的汉字宜采用（） 正确答案：长仿宋体 2. 在H面上得到的正投影图叫（ ） 正确答案：水平投影图 3. 投影面展开之后，V，W两个投影上下对齐，这种关系称为（ ） 正确答案：高平齐 4. 在制图中，把承受影子的面称为（） 正确答案：投影面 5. 在平面图形中确定尺寸位置的点、直线称为（） 正确答案：尺寸基准 6. 正三棱柱放置位置为上下三角形底面为水平面，则其W面投影形状为（） 正确答案：矩形 7. 投影法中规定，空间点在V面的投影选用字
2、母时应（） 正确答案：右上角加一撇的小写字母 8. 由一点放射的投射线所产生的投影称为（） 正确答案：中心投影 9. 如果直线经过平面上一点，且平行于平面上的一条直线，则直线与平面的关系是（） 正确答案：直线必定在平面内 10. 线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的() 正确答案：定比性 读图选择题（共20题，共80分） 1. 已知ED是平面ABC上的一条直线，则下图完全正确的是（） 正确答案： 2. 在图1中，点A在点B的（ ） 正确答案：左下方 3. 图9给出了物体的轴侧图，则物体水平面投影图正确的一项是（） 正确答案： 4. 图2中，
3、铅垂面应为（ ）个 正确答案：6 5. 图2中，侧锤线应为（ ）条 正确答案：4 6. 已知平面GFE和平面ABC相交于MN，则下图中完全正确的是（ ） 正确答案： 7. 在图6中，有一个投影面缺失投影线，缺失投影线的条数为（） 正确答案：3条 8. 图9给出了物体的H面和W面投影，则V面投影应为（） 正确答案： 9. 在图1中，直线EC为（ ） 正确答案：正平线 10. 已知物体的三面投影，则下图完全正确的是（ ） 正确答案： 11. 图7给出了物体的V面和W面投影，则H面投影应为（） 正确答案： 12. 图2中直线AB和BC的夹角为（） 正确答案：钝角 13. 在图1中，平行于H投影面的直
4、线共（ ）条。正确答案：1 14. 在图1中，在B点右下方的点有（）个。正确答案：2 15. 图2中的物体应为（） 正确答案：棱柱 16. 图8给出了物体的V面和H面投影，则W面投影应为（） 正确答案： 17. 在图5中的正平线为（） 正确答案：CD 18. 在图5中，平面ABC内对V面的最大倾斜线为（） 正确答案：BE 19. 在图6中，有一个投影面缺失投影线，此投影面为（） 正确答案：H面 20. 图2中的所有投影面上的重影点共有（）个 正确答案：16 第二套 试卷总分：100 答题时间：60分钟 客观题 基础知识选择题（共10题，共20分） 1. 两直线平行，它们的正投影也平行，且空间线
5、段的长度之比等于它们正投影的长度之比，这种性质称为正投影的（） 正确答案：平行性 2. 在投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子（） 正确答案：愈大 3. 侧棱垂直于底面的棱柱为（） 正确答案：直棱柱 4. 制图的基本规定要求数量的单位符号应采用（ ） 正确答案：正体字母 5. 轴测投影图是（ ） 正确答案：用平行投影的正投影法绘制的单面投影图 6. 用于确定平面图形中各个组成部分的形状和大小的尺寸是（） 正确答案：定型尺寸 7. 投影法中规定，空间点在W面的投影选用字母时应（） 正确答案：右上角加两撇的小写字母 8. V面是指（ ） 正确答案：正立投影面 9. 平面内对
6、投影面的最大斜度线与平面内的该投影面的平行线两者的关系是（） 正确答案：垂直 10. 在制图中，形成投影的方法称为（） 正确答案：投影法 读图选择题（共20题，共80分） 1. 已知直线MN和直线EF均与平面ABC交于K点，则水平投影面上全部可见的线段(未给出)为（） 正确答案：f k和m k 2.图9给出了物体的V面和W面投影，则H面投影应为（） 正确答案： 3、图1中，直线AB的实际长度为（ ） 正确答案：30mm 4. 在图8中，有一个投影面缺失投影线，缺失投影线的条数为（） 正确答案：2条 5. 图10给出了物体的V面和H面投影，则V面投影应为（） 正确答案： 6. 图6中，平面ABC
7、为（） 正确答案：水平面 7. 图2中，各投影面上的重影点共有（ ）个。正确答案：8 8. 图11给出了物体的轴侧图，则物体侧面投影图正确的一项是（） 正确答案： 9. 已知如图5所示，D点到V投影面的距离为（） 正确答案：20mm 10. 如图4所示，直线AB与CD的位置关系为（） 正确答案：交叉 11. 如图3所示，直线AB与BC的夹角为（） 正确答案：不能确定 12. 图2中的铅垂面为（ ） 正确答案：平面ABEF 13. 图2中，平面ADHE垂直于（ ） 正确答案：W面 14. 图1中，直线AB为（ ） 正确答案：正平线 15. 在图8中，有一个投影面缺失投影线，此投影面为（） 正确答案：W面 16. 图1中，直线与水平面的夹角为（ ） 正确答案：30o 17. 图1中，点A位于点B 的（ ） 正确答案：左下方 18. 图7中，已知三棱柱面上的定线AB和BC的V面投影和H面投影，则其侧面投影应为（） 正确答案： 19. 图2中水平面总共有（ ）个 正确答案：2 20. 图2中，C点的正面重影点为（ ） 正确答案：D点
