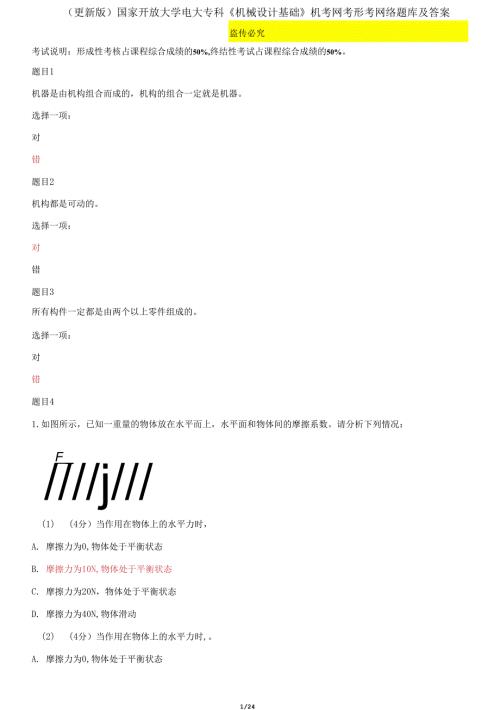

1、更新版）国家开放大学电大专科机械设计基础机考网考形考网络题库及答案盗传必究考试说明：形成性考核占课程综合成绩的50%,终结性考试占课程综合成绩的50%。题目1机器是由机构组合而成的，机构的组合一定就是机器。选择一项：对错题目2机构都是可动的。选择一项：对错题目3所有构件一定都是由两个以上零件组成的。选择一项：对错题目41.如图所示，已知一重量的物体放在水平而上，水平面和物体间的摩擦系数。请分析下列情况：F _/j/（1）（4分）当作用在物体上的水平力时，A. 摩擦力为0,物体处于平衡状态B. 摩擦力为10N,物体处于平衡状态C. 摩擦力为20N，物体处于平衡状态D. 摩擦力为40N,物体滑动
2、2）（4分）当作用在物体上的水平力时,。A. 摩擦力为0,物体处于平衡状态B. 摩擦力为10N,物体处于平衡状态C. 摩擦力为20N,物体处于平衡状态D. 摩擦力为40N,物体滑动(3) (4分)当作用在物体上的水平力时，A. 摩擦力为0,物体处于平衡状态B. 摩擦力为10N,物体处于平衡状态C. 摩擦力为20N，物体处于平衡状态D. 摩擦力为40N，物体滑动题目5只受两个力作用但不保持平衡的物体是二力构件。选择一项：对错题目6悬挂的小球静止不动是因为小球对绳向下的重力和绳对小球向上的拉力相互抵消的缘故。选择一项：对错题目7作用于刚体上某点的力，作用点沿其作用线移动后，不改变原力对刚体的作用
3、效果。选择一项：对错题目8刚体上作用力偶的力偶矩大小与矩心的具体位置无关。选择一项：对错题目9作用在刚体上的二力平衡条件是 o选择一项：A. 大小相等、方向相反、作用点相同B. 大小相等、方向相反、作用线相同、作用在两个相互作用物体上C. 大小相等、方向相反、作用线相同、作用在同一刚体上D. 大小相等、方向相同、作用线相同、作用在同一刚体上 题目10下图所示的受力系统中，杆AB的正确受力图为选择一项:C.题目11如图所示，已知一重量G=100N的物体放在水平面上，水平面和物体间的摩擦系数fs=0.3。请分析下列情 况:/G(1) 当作用在物体上的水平力F=10N时，回答。A. 摩擦力为0,物体
4、处于平衡状态B. 摩擦力为10N,物体处于平衡状态C. 摩擦力为20N，物体处于平衡状态D. 摩擦力为40N,物体滑动(2) 当作用在物体上的水平力F=20N时，回答A. 摩擦力为0,物体处于平衡状态B. 摩擦力为10N,物体处于平衡状态C. 摩擦力为20N，物体处于平衡状态D. 摩擦力为40N,物体滑动(3) 当作用在物体上的水平力F=40N时，回答。A. 摩擦力为0,物体处于平衡状态B. 摩擦力为10N,物体处于平衡状态C. 摩擦力为20N,物体处于平衡状态D. 摩擦力为40N,物体滑动题目12如图所示力F作用在梁AB的中点，F与梁AB的夹角为60 ,已知力F=2kN, AB=400mm。
5、求:人60。第?(1) 梁A端的约束力回答。A. FAx=0N, FAy=-0.866kNB. FAx=1.732kN, FAy=0.866kNC. FAx=lkN, FAy=0.866kND. FAx=l732kN, FAy=0kN(2) 梁B端的约束力回答。A. FBx=0N, FBy=-0.866kNB. FBx=-l.732kN, FBy=0. 866kNC. FBx=1.732kN, FBy=0.866kND. FBx=0kN, FBy=0.866kN题目13组成转动副的两构件之间的接触形式，只有平面接触。选择一项：对错题目14如下图所示，图中A点处形成的转动副数为 个。选择一项：A
6、 3B. 1C. 2D. 4题目15机构具有确定相对运动的条件是 O选择一项：A. 机构的自由度数目小于主动件数目B. 机构的自由度数目大于或等于主动件数目C. 机构的自由度数目等于主动件数目D. 机构的自由度数目大于主动件数目题目16计算图示机构的自由度：9(1)图示机构的活动构件数为回答。(2)图示机构的低副数为回答。B. 75/24C. 8D. 9（3）图示机构的高副数为回答。A. 0B. 1C. 2D. 3(4) 图示机构的自由度数为回答。A. 0B. 1C. 2D. 3题目17计算图示机构的白由度:（1）图示机构的活动构件数为回答A. 5B. 6C. 7D. 8（2）图示机构的低副
7、数为回答。A. 8B. 9C. 10D. 11（3）图示机构的高副数为回答。A. 0C. 2D. 3（4）图示机构的自由度数为回答。A. 0B. 1C. 2D. 3题目18校链四杆机构都有摇杆这个构件。选择一项：对错题目19在平而四杆机构中，连杆与曲柄是同时存在的，即有连杆就必有曲柄。选择一项：对错题目20曲柄的极位夹角越大，机构的急回特性也越显著。选择一项：对错题目21在曲柄摇杆机构中，摇杆的回程速度一定比工作行程的速度要快。选择一项：对错题目22校链四杆机构中，传动角越大，机构传力性能越高。选择一项：对题目23在实际生产中，机构的“死点”位置对工作都是不利的，处处都要考虑克服。选择一项：对
8、错题目24平面四杆机构中，若各杆长度分别为a=40、b=60、c=60、d=70。当以a为机架，则此四杆机构为。选择一项：A. 曲柄摇杆机构B. 曲柄滑块机构C. 双曲柄机构D. 双摇杆机构题目25在钗链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得双曲柄机构，其机架应取 O选择一项：A. 最短杆的相邻杆B. 最短杆C. 任何一杆D. 最短杆的相对杆题目26平面四杆机构无急回特性时，行程速比系数 O选择一项：A. 小于1B. 大于1C. 等于1D. 等于0题目27题干曲柄摇杆机构中，曲柄为主动件时，为死点位置。选择一项：A. 曲柄与连杆成90B. 不存在C. 摇杆与连杆共
9、线时的位置D. 曲柄与连杆共线时的位置题目28凸轮机构中，从动件的运动可以是等速、变速、连速、间歇地运动。选择一项：对错题目29凸轮机构从动杆的运动规律，是由凸轮的 所决定的。选择一项：A. 滚子B. 轮廓曲线C. 压力角D. 形状题目30凸轮机构中从动件常用的运动规律，有刚性冲击的 o选择一项：A. 筒谐运动规律B. 等速运动规律C. 等加速运动规律D. 等减速运动规律题目31下列机构中，不属于间歇机构的是 o选择一项：A. 齿轮机构B. 槽轮机构C. 不完全齿轮机构D. 棘轮机构题目32能实现间歇运动的机构是 o选择一项：11/24A. 槽轮机构B. 双摇杆机构C. 齿轮机构D. 曲柄摇杆
10、机构题目33构件的强度要求，就是构件有足够的抵抗破坏的能力。（）选择一项：对错题目34构件的刚度要求，就是构件有足够的抵抗变形的能力。（）选择一项：对错题目35如图所示,直料AD的左端固定.作用在敲面B. C. D上的力分别为/=；=100kN .F: =80kN,巴=60kN。求Fi(1) CD段的轴力FCDA. 60kNB. ONC. 60kND. 80kN(2) BC段的轴力FBCA. 80kNB. 20kNC. 20kND. 60kN(3) AB段的轴力FABB. 60kNC. 80kND. lOOkN题目36塑性材料的失效主要为断裂失效。选择一项：对错题目37衡量铸铁材料强度的指标是
11、强度极限。选择一项：对错题目38如图所示钢制拉杆承受载荷F=32kN,若材料的许用应力o=120MPa,杆件横截而积为圆形，横截而的最小半径为 o选择一项：A. 84. 6mmB. 9. 2mC. 84. 6mD. 9. 2mm题目39如下图所示变截面杆AC,在A、B两处分别受到50kN和140kN的力的作用，材料E=200GPa。求:17/24J!=5cnrB50kN（1）斐;截而杆AC的轴力图为二AB.(2) AB段正应力CJ ABA. lOOMPaB. 50MPaC. 50MPaD. lOOMPa(3) CB段正应力o CBA. 90MPaB. 18MPaC. 18MPaD. 90MPa
12、4) AC杆总变形量 1B. 0. 45mm （伸长）C. 一0. 5 mm （缩短）D. 一0. 05mm （缩短）题目40如图所示一矩形截而梁，已知承受载荷F=10kN,材料的许用应力s=160MPa。求:（1）梁A端的约束力FAy二回答A. 0NB. 5NC. 10kND. 5kN（2）梁B端的约束力FBy二回答A. ONB. 5NC. lOkND. 5kN（3）最大弯矩为回答A. 5kN m,位于A点B. 5kN m,位于梁的中点C. lOkN m,位于 B 点D. 10Nm,位于梁的中点（4）梁的尺寸b回答。（提示：题中截面轴的抗弯截面系数。u）=2b3/3）A. N18mmB.
13、18mC. N36mmD. N36m题目41由渐开线的形成过程可知，基圆内无渐开线。选择一项：对错题目42分度圆是计量齿轮各部分尺寸的基准。选择一项：对错题目43齿轮的标准压力角和标准模数都在分度圆上。选择一项：对错题目44模数、直径、齿顶高系数和顶隙系数都是标准值的齿轮是标准齿轮。选择一项：对错题目45渐开线标准直齿圆柱齿轮传动，由于安装不准确，产生了中心距误差，但其传动比的大小仍保持不变。选择一项：对错题目46若齿轮连续传动，其重合度要小于1。选择一项：对错题目47用展成法加工齿轮时，同一模数和同一压力角，但不同齿数的两个齿轮，可以使用一把齿轮刀具进行加工。选择一项：对错题目48斜齿轮不
14、产生根切的最少齿数大于直齿轮。选择一项：对错题目49某传动装置中有一对渐开线。标准直齿圆柱齿轮(正常齿)，大齿轮已损坏，已知小齿轮的齿数zl=24,齿顶圆直径dal=78mm,中心距a=135mm,齿顶高系数ha*=l,顶隙系数c*=0. 25。求：(1) 大齿轮的模数回答A. 1mmB. 1. 5mmC. 2. 5mmD 3mm(2) 这对齿轮的传动比回答A. 2B. 2.5C. 2. 75D. 3(3) 大齿轮的分度圆直径回答A. 195mmB. 198mmC. 200mmD. 198m(4) 大齿轮的齿顶圆直径回答A. 190. 5mmB. 204mmC. 208mmD. 204m题目5
15、0一渐开线直齿圆柱标准齿轮，已知齿数z=25,齿距p=12. 566mm,压力角a=20。，齿顶高系数ha*=l,顶隙系数c*=0. 25。求：(1)齿轮的模数回答A. 2mmB. 2. 5mmC. 3mmD. 4mm(2) 分度圆直径回答A. 50mmB. 75mmC. 100mmD. 200m(3) 齿根圆直径回答A. 90mmB. 92mmC. 96mmD. 108mm(4) 齿厚回答A. 3. 14mmB. 6. 28mmC. 8mmD. 12. 56mm题目51蜗杆传动一般用于传动大功率、大速比的场合。选择一项：对错题目52连续工作的闭式蜗杆传动需进行热平衡计算，以控制工作温度。选择
16、一项：对错题目53蜗杆传动装置中，蜗杆的头数为zl,蜗杆直径系数为q,蜗轮齿数为z2,则蜗轮蜗杆传动的标准中心距a 等于。选择一项：B在（瓦，）2C. ） aD. 六）2题目54阿基米德圆柱蜗杆的 模数，应符合标准数值。选择一项：A. 法而B. 端而C. 轴而D. 无题目55在普通圆柱蜗杆传动中，若其他条件不变而增加蜗杆头数，将使选择一项：A. 蜗杆强度提高B. 蜗杆圆周速度提高C. 传动效率提高D. 传动中心距增大题目56周转轮系的自由度一定为io选择一项：对错题目57行星轮系的自由度为io选择一项：对错题目58当两轴距离较远，且要求传动比准确，宜采用。选择一项：A. 轮系传动B. 一对齿轮
17、传动C. 蜗杆传动D. 带传动题目59在轮系中加入惰轮可改变轮系的 O选择一项：A. 转向B. 传动比和转向C. 传动比D. 其它选项均不对题目60图示轮系，已知zl=18、z2=20、z2 =25、z3=25、z3 =2 (右旋)，当a轴旋转100圈时，b轴转4. 5圈。求：(1) 蜗轮的齿数z4二回答A. 30B. 35C. 40D. 45(2) 蜗轮4的转向为回答A. 顺时针B. 逆时针C. 不能确定题目61带传动中弹性滑动现象是不可避免的。选择一项：对错题目62带传动中打滑现象是不可避免的。选择一项：对错题目63带传动在工作时，产生弹性滑动是由于传动过载。选择一项：对错题目64带传动的
18、打滑现象是由于过载引起的。选择一项：对错题目65下列型号V带中，具有最大横截而积。选择一项：A. A型B. E型C. Z型DC型题目66带传动在工作时，假定小带轮为主动轮，则带内应力的最大值发生在带选择一项：a. 离开小带轮处b. 紧边进入小带轮处C.离开大带轮处d.进入大带轮处题目67带传动不能保证准确的传动比，其原因是 o选择一项：A. 带的弹性变形不符合虎克定律B. 带在带轮上出现打滑C. 带传动工作时发生弹性滑动D. 带容易变形和磨损题目68联接是将两个或两个以上的零件联成一个整体的结构。选择一项：对错题目69运动副是联接，联接也是运动副。选择一项：对错题目70压入法一般只适用于配合尺
19、寸和过盈量都较小的联接。选择一项：对错题目71三角形螺纹具有较好的自锁性能。螺纹之间的摩擦力及支承而之间的摩擦力都能阻止螺母的松脱。所以就 是在振动及交变载荷作用下，也不需要防松。选择一项：对错题目72一个平键联接能传递的最大扭矩为T,则安装一对平键能传递的最大扭矩为To选择一项：对错题目73不能用于传动的螺纹为 螺纹。选择一项：A. 矩形B. 梯形C. 锯齿形D. 三角形题目74采用螺纹联接时，若被联接件总厚度较大，且材料较软，在需要经常装拆的情况下宜采用 o选择一项：A. 双头螺柱联接B. 螺钉联接C. 紧定螺钉联接D. 螺栓联接题目75普通螺纹的公称直径是指螺纹的。选择一项：A. 大径B
20、 顶径C. 底径D. 小径题目76普通螺纹联接中的松螺纹和紧螺纹联接的主要区别是：松螺纹联接的螺纹部分不承受 的作用。选择一项：A. 剪切B. 扭转C. 弯曲D. 拉伸题目77键联接的主要用途是使轮与轮毂之间 O选择一项：A. 安装拆卸方便B. 沿轴向可作相对滑动并具有导向性C. 沿轴向固定并传递轴向力D. 沿周向固定并传递扭矩题目78普通平键联接传递动力是靠 o选择一项：A. 两侧而的挤压力B. 上下面的挤压力C. 两侧而的摩擦力D. 上下面的摩擦力题目79在键联接设计中，普通平键的长度尺寸主要依据 选定。选择一项：A. 轮毂的宽度尺寸B. 传递转矩的大小C. 轮毂材料的强度D. 轮毂装配
21、工艺性题目80键的截面尺寸主要是根据 来选择。选择一项：A. 轮毂的长度B. 轴的直径C. 传递扭矩的大小D. 传递功率的大小题目81工作中转动的轴为转轴。选择一项：对题目82按照轴的承载情况，工作时只受弯矩，不传递扭矩的轴，称为选择一项：A. 心轴B. 传动轴C. 转轴题目83自行车车轮的前轴属于 轴选择一项：A. 传动轴B. 固定心轴C. 转动心轴D. 转轴题目84滚动轴承中必不可少的元件是。选择一项：A. 保持架B. 内圈C. 外圈D. 滚动体题目85向心轴承是以承受 载荷为主。选择一项：A. 径向B. 轴向C. 径向和轴向题目86推力轴承是以承受 载荷为主。选择一项：A. 径向和轴向B. 径向C. 轴向题目87向心推力轴承 o选择一项：A. 可同时承受径向载荷和轴向载荷。B. 只能承受轴向载荷，不能承受径向载荷。C. 只能承受径向载荷，不能承受轴向载荷。题目88通过离合器联接的两轴可在工作中随时分离。选择一项：对错题目89通过连轴器联接的两轴可在工作中随时分离。选择一项：对错29/24
