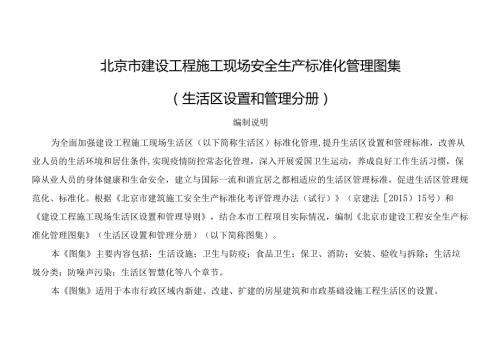

1、北京市建设工程施工现场安全生产标准化管理图集（生活区设置和管理分册）编制说明为全面加强建设工程施工现场生活区（以下简称生活区）标准化管理,提升生活区设置和管理标准，改善从业人员的生活环境和居住条件,实现疫情防控常态化管理，深入开展爱国卫生运动，养成良好工作生活习惯，保障从业人员的身体健康和生命安全，建立与国际一流和谐宜居之都相适应的生活区管理标准，促进生活区管理规范化、标准化。根据北京市建筑施工安全生产标准化考评管理办法（试行）（京建法2015）15号）和建设工程施工现场生活区设置和管理导则，结合本市工程项目实际情况，编制北京市建设工程安全生产标准化管理图集（生活区设置和管理分册）（以下简称图
2、集）。本图集主要内容包括：生活设施；卫生与防疫；食品卫生；保卫、消防；安装、验收与拆除；生活垃圾分类；防噪声污染；生活区智慧化等八个章节。本图集适用于本市行政区域内新建、改建、扩建的房屋建筑和市政基础设施工程生活区的设置。一、图集编写原则（一）生活区应按照标准化、智能化、美化的原则规划、建设和管理。（二）生活区应实施封闭式管理，人员实行实名制管理。（三）生活区设置除应符合本导则的规定外，尚应符合现行国家及本市相关标准的规定。二、图集编制依据（一）国家法律、法规1 .中华人民共和国环境保护法2 .中华人民共和国食品安全法3 .中华人民共和国消防法4 .中华人民共和国传染病防治法5 .突发公共卫生
3、事件应急条例（二）国家标准1 .饮食业油烟污染物排放标准（GB18483）2 .生活垃圾分类标志（GB/T19095）3 .建筑设计防火规范（GB50016）4 .建设工程施工现场供用电安全规范（GB50194）5 .建设工程施工现场消防安全技术规范（GB50720）6 .建筑工程绿色施工规范（GB50905）（三）部门规章1 .企业安全生产费用提取和使用管理办法（财企第16号）2 .餐饮服务食品安全操作规范（市场监督管理总局公告2018年第12号）3 .建筑工程安全防护、文明施工措施费及使用管理规定建办200589号（四）行业标准1 .施工现场临时用电安全技术规范（JGJ46）2 .建筑施工
4、安全检查标准（JGJ59）3 .建设工程施工现场环境与卫生标准（JGJ146）4 .建筑拆除工程安全技术规范（JGJ147）5 .施工现场临时建筑物技术规范（JGJ/T188）6 .施工现场模块化设施技术标准（JGJ/T435）（五）北京市相关文件规定1 .北京市建设工程施工现场管理办法（北京市人民政府令第247号）2 .北京市食品安全条例3 .北京市生活垃圾管理条例4 .北京市突发公共卫生事件应急条例5 .北京市建筑施工安全生产标准化考评管理办法（试行）（京建法201515号）6 .北京市建设工程安全文明施工费管理办法（试行）7 .北京市建设工程施工现场安全生产标准化管理图集（2019版）（
5、京建发201913号）8 .北京市房屋建筑和市政基础设施工程施工现场生活垃圾分类指引（京建发2020198号）9 .建设工程施工现场生活区设置和管理导则（六）地方标准1 .建设工程施工现场安全资料管理规程（DB11/383）2 .绿色施工管理规程（DB11/513）3 .建设工程临建房屋技术标准（DB11/693）4 .建筑工程施工现场安全防护、场容卫生及消防保卫标准（DB11/945）5 .建设工程施工现场生活区设置和管理规范（DB111132）6 .餐饮业大气污染物排放标准（DBIl/1488）三、图集使用要求（一）施工现场按照北京市建筑施工安全生产标准化考评管理办法（试行）（京建法201
6、515号）、北京市建设工程施工现场安全生产标准化管理图集（2019版）的有关要求，结合本图集内容执行。（二）本图集中所选用防护设施的材料必须满足相关规范要求。（三）本图集中设施设备、构件等示意图所标示的尺寸为参考尺寸。（四）本图集作为施工现场标准化建设、考评、验收的主要依据。（五）本图集生活区智慧化等章节的内容为推荐应用项目，可参照选用，鼓励创优。22351015172025323641455058第一章生活设施第一节大门、围挡管理第二节宿舍管理第三节食堂、开水房第四节卫生间、盥洗室、淋浴间第五节洗衣房、晾衣区第六节突发事件隔离区管理第七节用电管理第二章卫生与防疫管理第三章食品卫生第四章保卫、
7、消防第五章安装、验收与拆除管理第六章生活垃圾分类第七章防噪声污染第八章生活区智慧化第一章生活设施第一节大门、围挡管理序号项目分类生活区设置和管理设施标准化内容实例图/示意图1生活区建设施工单位应结合在施工程总量、布局，科学选址、集中建设施工人员生活区。生活区应统筹安排,合理布局,应实施封闭式管理O生活区建设前，施工总承包单位应编制生活区施工方案。施工现场生活区施工方案一XXXKXXxXX公EXXXXXXXJWIIAVII生活区施工方案示意二：LlI3国.:三T7二七二t-.-二：:-if.图生活区选址、布局示意图2大门管理生活区应实施封闭式管理。以生活区为整体，使用围挡、门禁系统等设施将生活区
8、整体与外界分开，在生活区范围内对进出人员、车辆等进行控制管理。4t1-J工*I“LL二MM|生活区大门实例图3围挡管理生活区应实施封闭式管理，设置高度不低于2.5米的围挡，材料应采用钢制定型化围挡或充分利用既有构筑物。围挡应封闭完整、牢固、阻燃、美观。*瓜WI1F/Jt1iNv生活区围挡实例E1,三生活区围挡实例图第二节宿舍管理序号项目分类生活区设置和管理设施标准化内容实例图/示意图房屋结构宿舍用房应采用箱式模块化集成房或充分利用既有建筑物，箱式模块化集成房构件累计使用年限不宜超过20年。建筑层数不应超过3层，每层建筑面积不应大于300m2o设置防雷装置。宿舍用房行人过道临边护身栏杆高度不应小
9、于1.1mo箱式模块化集成宿舍实例图箱式模块化集成宿舍实例图宿舍空间布局及环境每间宿舍居住人数不得超过6人，人均使用面积不得小于2.5m）室内高度不得低于2.5m。单面布置用房的，疏散走道的净宽度不应小于Ijm；双面布置用房的，疏散走道的净宽度不应小于15m,疏散楼梯的净宽度不应小于疏散走道的净宽度。宿舍内床铺距室内地面高度不得低于0.3m,尺寸不小于1.9m0.9m,层数不得超过2层，床铺间距不得小于0.3m。单层床双层床应符合相关规定。床头应设姓名卡。宿舍应设置可开启式窗户，保持室内通风O房间布置示意图疏散走道示意图第二节宿舍管理序号项目分类生活区设置和管理设施标准化内容3宿舍区宜在相对僻
10、静的区域设置夫妻房。宿舍夏季应有防暑降温措施，冬季应有取暖措施，宜设置空调或集中供暖。不得使用煤炉等明火设备取暖。4宿舍内应设置储物柜、垃圾桶等生活设施，生活用品摆放整齐，环境卫生良好。储物柜应使用金属板材制作，板材厚度不应小于O.8mm,人均容积不应小于180Lo实例图/示意图第三节食堂、开水房序号项目分类生活区设置和管理设施标准化内容实例图/示意图1食堂选址食堂与污染源的距离应符合餐饮服务食品安全操作规范（市场监督管理总局公告2018年第12号）要求。不得选择易受到污染的区域。应距离粪坑、污水池、暴露垃圾场（站）、旱厕等污染源25m以上，并位于粉尘、有害气体、放射性物质和其他扩散性污染源的
11、影响范围外。MQo,iiiiiiiiiiiiiiiiiiii1a三三D三三三三C国三Ll377IfV1ZKiiuiiiiiiniiii食堂选址示意图2食堂建筑食堂应单独设置，使用阻燃建筑材料且符合环保、消防要求。食堂设置固定食品销售窗口。食堂门须向外开启。I食堂阻燃材质实例图食品售卖窗口实例图第三节食堂、开水房序号项目分类生活区设置和管理设施标准化内容实例图/示意图食堂应设置独立的制作间。食堂门扇下/一0方应设不低于O.6m的防鼠挡板。厨房操作间Ir“人IG排水口应有防鼠措施。:可Lijr3灶台及其周边墙面应做到易清洁、耐擦洗，地面应铺设防滑瓷砖。h食堂制作间实例图封闭式橱柜实例图食堂制作间的
12、刀、盆、案板等炊具应生熟分开，宜存放在洁净的封闭橱柜内。4食堂宜使用电炊具。I玄歹电炊具实例图电蒸箱实例图第三节食堂、开水房序号项目分类生活区设置和管理设施标准化内容实例图/示意图食堂储藏间、冷藏柜食堂应设置独立的储藏间，配备冷藏设方也O食堂储藏间实例图冷藏柜实例图食堂食材存放存放食材密闭器皿实例图食材分类存放实例图食堂储藏间内应有存放各种佐料和副食的密闭器皿,粮食存放台应距墙面、地面O.2m以上。各种食品分类存放，保持干燥整洁。第三节食堂、开水房序号项目分类生活区设置和管理设施标准化内容实例图/示意图7食堂换风食堂应配备换风设施。1河风设施实例图8食堂油烟净化装置食堂应设置油烟净化装置，定期
13、维护保集烟罩和烟道入口处应每日清洗。排油烟管道应每60日清理1次,并做好记录。风机中J777I7彳物一”I鸳一.卜一J“-4riiZVffffA油烟净化装置示意图油烟净化装置实例图9食堂隔油池食堂应设置隔油池，并及时清理。污水应经隔油池处理达标后排入市政污水管道。未接通市政污水管道的，污水经沉淀后达标排放至污水池，并经由专业单位定期清运。隔油池实例图第三节食堂、开水房序号项目分类生活区设置和管理设施标准化内容实例图/示意图食堂就餐区就餐区实例图饮水房实例图施工人员食堂就餐区域应设置就餐桌椅，宜按照错峰就餐的原则，每10人配置1张4人位就餐桌椅。开生活区应设置电加热开水器具等设备,11余保证开水
14、供应。房电加热开水器具水箱须加锁。序号项目分类生活区设置和管理设施标准化内容实例图/示意图1水冲式卫生间单栋宿舍楼居住超过60人的,应在宿舍楼内设置水冲式卫生间，多层宿舍楼每层居住超过60人的,应逐层设置水冲式卫生间。NH3711n1IBtLLi/卜卫生间实例图水冲式卫生洁具示意图2卫生间厕位男卫生间应按每15人设置1个独立厕位和1个小便器，女卫生间应按每6人设置1个独立厕位。厕位面积不应小于1.08n2,厕位应封闭。IlIIl4I(141；.湾-卫生间厕位实例图卫生间厕位封闭实例图序号项目分类生活区设置和管理设施标准化内容实例图/示意图3洗手设施、强制通风和地面吹干设备卫生间墙壁应耐冲洗，地
15、面应铺设防滑地砖，设置洗手设施，配备强制通风和地面吹干设备。C3,3则Ik洗手设施实例图防滑地面及排水实例图ILF.强制通风设备示意图地面吹干设备实例图序号项目分类生活区设置和管理设施标准化内容实例图/示意图盥洗室水池和水龙头盥洗室实例图盥洗区实例图下水口过滤网盥洗设施的下水口应设置过滤网，与市政污水管线连接，保证排水通畅。盥洗设施实例图下水口过滤网实例图序号项目分类生活区设置和管理设施标准化内容淋浴间生活区应设置集中淋浴间，淋浴间设置冷、热水管和淋浴节水喷头，喷头数量宜按1个/15人设置。淋浴间墙壁应耐冲洗，地面应铺设防滑地砖，并保持排水畅通。淋浴间内应设置储衣柜或挂衣架。实例图/示意图集中
16、淋浴间实例图独立淋浴房实例图独立淋浴间实例图序号项目分类生活区设置和管理设施标准化内容实例图/示意图卫生间污水应经化粪池处理达标后，按绛相关要求排入市政污水管网或定期进行专业菊抽排。保洁员清扫卫生间应设保洁员，每天清扫不少于2次并做好记录。保洁员清洁实例图序号项目分类生活区设置和管理设施标准化内容洗衣房设置及管理制度生活区应设置集中洗衣房。实例图/示意图洗衣房实例图洗衣间配置及管理制度洗衣房应按照每6080人配备一台810公斤标称的洗衣机。洗衣间实例图洗衣房管理制度1、严格遵守设备的安全技术操作规程，正确的使用并期练地提洗衣机、脱水机、烘干机等设备的掾作方法。2、根据洗衣机的清洗客里，工作人员
17、要及时活洗和发放收到的衣物并依据衣物清洗记录，按IS序进行清洗、发放，如个人衣物不做明显标记导致丢失的，洗衣房工作人员不负贿保!任。3、洗衣房内未经许可，严禁外来人员逃入，禁止在室内吸烟、打用或从事洗衣以少幽其它事务。4、洗衣房每天府进行全面的卫生清扫工作，做到地面无硼、粉尘J各种设备上无积水、无杂物；保持室内良好的通风，玻璃、窗台焉语定期进行擦林，保持干净整洁无根尘。5、洗衣房内各种请洁工具、清洁用品设专人负责，禁止外借或裒费，同时要保证室内相关观套洗衣设施完好。洗衣房管理制度示意图洗衣IH使用小里制度为了撷供个比西、XfiS、方mM生适环ill公司提供诜衣枷船风工使JllO为织箝洗衣机的假
18、ni5待修回汴0MJfto一、洗衣机的使Kl1、所有&娄和UEIO血A及协布，布头.禁止用洗戒机洗盘“会、溃决衣切不UHBhhA.衣机阳定n传IiIO3、使阳立在洗衣锄之前应自n将衣切*ft*认衣三班方式、使用有5洗衣枷之总应将衣枷口依内的系掘、然币群的品询里千导,以免注由不招府M八5、洗衣克毕苗，候Hl也应及时提IR衣物并泊理洗衣机怆.禁止在洗衣机内行地衣锄HM他人他用。6、不IWE衣机内KHdk汽5曲、也格育喻枷M以免H虑A；松机MtM*edBflft二、洗衣机gS护E修1、打酰衣机彳里正棠运转成及时*J119Am联系，不阿M皿丽、冏利SS包却!等.国30H触映衣机将解mtth黑加如丽I.
19、并予TMT，2、洗衣机发生他4任何人均小博积自维修应及时上报mtwn11tt府S修入KES修,3、上逑即9Mn洗衣机*f唾或充洗衣机自然回员、忐化的曲公UKGlHfti&sKtflP4本蛆定白15赳之日起开蛤实的”洗衣机使用管理制度示意图序号项目分类晾衣区设置生活区设置和管理设施标准化内容宜在靠近洗衣房部位设置集中晾衣区,晾衣区应满足安全要求并具备防雨等功能。实例图/示意图单排晾衣区实例图多排晾衣区实例图序号项目分类生活区设置和管理设施标准化内容实例图/示意图突发事件隔离区设置隔禺区示意图突发事件隔离间突发事件紧急隔离区内按照每50-80人设置一间隔离间。隔离间实例图隔离间内实例图应设置突发事
20、件紧急隔离区，并悬挂明显标识，实施独立的物理隔离，加强对被隔离人员的管理，安排专人24小时值守。序号项目分类生活区设置和管理设施标准化内容实例图/示意图突发事件隔离区内设施突发事件紧急隔离间内应设置独立的卫生间，配备淋浴设施。隔离间内淋浴设施实例图隔离间内独立卫生间实例图突发事件隔离区用餐管理隔离区饮食集中配送实例图隔离区单独用餐实例图突发事件紧急隔离区应配备隔离人员正常生活基本设施，保证人员饮食、饮水安全,饮食采取集中配送，单独用餐。序号项目分类突发事件隔离区废弃物管理生活区设置和管理设施标准化内容突发事件紧急隔离区内产生的废弃物需统一放置，经全面消毒后集中清运。实例图/示意图隔离区内废弃物
21、统一放置实例图隔离区内废弃物消杀实例图序号项目分类生活区设置和管理设施标准化内容实例图/示意图1配电线路防护措施生活区临电应按照施工现场临时用电安全技术规范（JGJ46）和施工现场临时用电施工组织设计的要求进行线路布置和电器元件的选择，验收合格后方可使用。I,ir1配电线路槽盒敷设实例图配电线路穿管敷设实例图空调、采暖等应设专用配电线路，插座宜设置在室外。阳Or；：?|1LIii配电线路实例图空调专用配电线路实例图序号项目分类生活区设置和管理设施标准化内容宿舍用电及生活区充电装置实例图/示意图宿舍内用电应采用36v及以下安全电压。安全电压变压器实例图宿舍内USB充电插座实例图生活区应设置手机等
22、个人电器专用充电装置，充电装置应满足防火安全等要求。生活区集中充电房实例图生活区集中充电柜实例图序号项目分类电动车充电生活区设置和管理设施标准化内容生活区应设置电动车集中充电区域，并设置防雨、防晒棚。电动车停放时应确保无法启动操控，并加设防溜措施，每个停车点之间的距离不得小于O.55mo充电区域由专人负责。电动车充电区应张贴充电管理制度。电动车充电区域应张贴防火、安全用电标志，配备足够数量灭火器材。实例图/示意图电动车充电区实例图电动车充电区安全管理规定为了费版再温传俺小区电动生WHr给业主电动学免电星贝方便.结合实QlM定以下Irft.曼其网H中IMh1 .城A光电区的人半处乘寸本甘鹿艮比：
23、2 .”电力嬖动的早*ef*.匿情防控人员am域所曾现制度aM*vwHMirwhim*.U人0*JliU4像IIL1一MRta.为余*.m99WHuhckm.smihiI)*hKAM0金M门%am1MttiJM.Ket*KlilflMUr*u.W足“0力无宾人在4VKNIM*iff.XWftftBttHVIM.m.空入,JTPUt.“r.LWWUM.W8!.F.金*L人.t*”.3CMAtIWiLJlftA.”倒,寅熟.W力，HtVtlffCJMIG4k.JtAA/JkMA9eW中.子Qf令.大naitAftaV四害的灭除及控制灭鼠措施实例图灭蝇措施实例图生活区全面布置消除“四害”的措施。大力
24、开展以清除垃圾、粪便、积水等蚊蝇滋生地为重点的环境卫生突击整治工作，全面整治生活区及食堂环境卫生。控烟管理生活区应设置禁止吸烟标志标识。开展控制吸烟宣传教育。三.W,;:.禁止吸烟标识实例图控烟宣传实例图序号项目分类生活区设置和管理设施标准化内容实例图/示意图生活区出入管理应急预案生活区出入口封闭管理实例图疫情防控应急预案示意图重大突发公共卫生事件应急响应期间,应对进出生活区人员进行测温及个人健康信息登记，充分利用大数据科技验证手段，严格执行施工人员佩戴口罩制度，人员密集场所应张贴防疫安全距离提示标识。各层级应编写疫情预防及应急预案，应急预案审批通过后.对全体管理人员及分包单位现场负责人进行安
25、全交底。应急预案应包含以下内容：编制依据、工程概况（或单位概况）、事件分析及事件分级、应急救援机构及职责、预防与预警、应急响应、后期处置、应急保障等。第三章食品卫生序号项目分类生活区设置和管理设施标准化内容实例图/示意图食堂证件公示食堂应取得食品经营许可证，食堂从业人员应取得健康证，证件应在制作间明显处公示。翻H京市公OUA人员置麟IMO(MXM)OlO:舂卫什法想IDin恬iMSIi健康证KS慢Sb女UttBM2010年4月2日食品经营许可证、合格证女201(X0)/!Q健康证示意图食堂明厨壳灶求。食堂操作间应达到明厨亮灶的规定要食堂明厨亮灶实例图序号项目分类生活区设置和管理设施标准化内容实
26、例图/示意图-食堂从业人员食堂从业人员穿戴标准实例图食堂从业人员上岗期间应穿戴洁净、统一的工作服、工作帽和口罩，并保持个人卫生。非食堂从业人员不得随意进入食堂制作间。餐具消毒炊具、餐具应及时进行清洗和消毒。食品清洗池实例图餐具、炊具消毒实例图序号项目分类生活区设置和管理设施标准化内容食品加工、保管食材追溯生熟食品应分开加工和保管。食堂应通过正规渠道购买合格食品和原料，建立采购台账，保存原始采购单据，保证食品质量安全可追溯。实例图/示意图食品分开加工示意图食品和原料采购台账示意图食品留样食堂应建立食品留样制度,设专人负责,留样时间不得小于48小时。每种菜品应单独存放于单盒中放置于留样柜中，并做好
27、登记。食品留样实例图食品留样柜实例图食品留样登记示意图第四章保卫、消防序号项目分类生活区设置和管理设施标准化内容实例图/示意图安保人员配备生活区应加强治安保卫，配备专职安保人员。IixuxxnNxmimbi3IU一I卜II11，11生活区专职安保人员实例图门禁系统生活区设置门禁系统、视频监控系统等技术装置。1条统实例图ETz视频监控系统实例图序号项目分类生活区设置和管理设施标准化内容实例图/示意图-疏散标识消防道路序号项目分类生活区设置和管理设施标准化内容五消火栓生活区室外应设置消火栓，并配备齐全消防设施、设备。六RK是口M生活区各楼层、楼梯间及重要部位按规定配备齐全有效的灭火器材。实例图/示
28、意图消火栓设置实例图灭火器配置实例图序号项目分类生活区设置和管理设施标准化内容实例图/示意图七烟感报警生活区宿舍内应设置烟感报警装置。if4k宿舍内烟感报警示意图八应急昭1明生活区应急通道应设应急照明设施。11II三-I应急照明设施实例图第五章安装、验收与拆除管理序号项目分类生活区设置和管理设施标准化内容实例图/示意图构件及材料验收独立基础示意图条形基础示意图生活区用房构件及材料质量应符合规范要求Q安装前，应对基础及预埋件进行验收，合格后，方可安装。序号项目分类生活区设置和管理设施标准化内容实例图/示意图安装安全技术交底表示意图集成房吊运吊装示意图集成房安装顺序示意图生活区用房的安装应按照建设
29、工程临安建房屋技术标准(DB11/693)明确的安全装技术交底、吊运吊装、安装顺序、锚固等要求执行。序号项目分类生活区设置和管理设施标准化内容实例图/示意图联合验收临建房屋工程安装质量检查验收表示意图生活区用房由安装单位自检合格后，施工总承包单位按照临建房屋工程安装质量检查验收表组织建设单位、监理单位、安装单位进行质量安全验收,合格后投入使用。生活区用房的拆除，应对拆除人员进行安全技术交底。拆除的构件及材料应安全堆放，及时清运。拆除安全技术交底表示意图构建及材料堆放示意图第六章生活垃圾分类序号项目分类生活区设置和管理设施标准化内容实例图/示意图垃圾分类管理建立完善的生活垃圾分类管理制度，并与专
30、业清运单位做好交接、登记工作。XXXX工程生活垃圾日常管理制度编制人：审核人：审批人：编制单位：编制时间：XXX工程生活垃圾登记台账年月日生活垃圾日常管理制度示意图生活垃圾登记台账示意图垃圾运输服务合同生活垃圾交由有资质的单位收集运输，签订生活垃圾收集运输服务合同，并妥善保管备查。Frry一一1一_r.一一一一mL_mrr_-TtC_11生活垃圾收集运输服务合同甲方乙方A4K方总MHlL0tM*tiilJlli6*tt.4CVWjqfmlrh*.4ftM*CMKafll4BnTMt2aJlM.二.fl_iFJ1H_*_n_曰L二-性X“篁3tfJt0._.hQ中方乙丹KfH14LHHMMMFctnR.4WK019WMM1Mlfrfir.MMifiMBMmiIttlMftK.代比的。M乙，aT912.R-M1二次eik.！ula门用埋费.et*/学方S*关李，!工甲方才人SS电。.W甲方It每善务作.C取fltUttM绰K*含9HmUeg!*|QUMBIML，/MLHfe22j002-r9口窿W三MSBi059-201l口务企殳律检体R),短寿相整合一金量,I梅如分类姆服M业资质都好二、*Q奥履空全范内OlIh可作为政帚JR*i酎漆蟀
