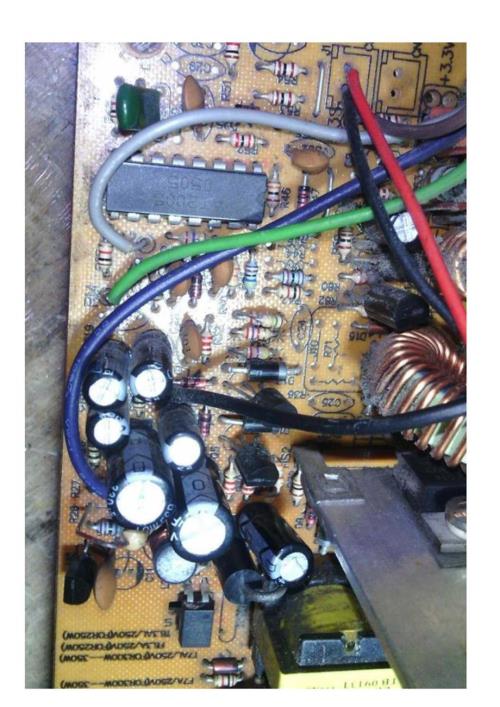

调制三稳压限制电路故障检修分别检查以下电路:1 .输出电路2 .取样电路3 .比较电路4 .放大电路5 .调整电路下面是跑电路手工画下的简约电路图，画的不好大家不要笑哟.依据以上电路图从变压器T3出来经过整流管D7得到直流电3.71伏，正常状况下为5伏左右.电压偏低了.1 .输出电路：主要查电容C13C14两电容器和限流电阻R26.把他们取下测量都为正常R26一股为50几欧2 .取样电路：三R27和R25两电阻的阻值如R25阻值偏大也会使输出电压偏低.取下两电阻测量两电阻正常。3 .比较电路：主要有T1.431精密稳压器依据内部图取下测量用二极管档分别测量KAKRAR三脚彳段如测得随意两脚蜂鸣为短路为损坏。依据测量为正常.4放大电路：用模拟法来测插上电源线黑表笔接地红表笔接紫色线。然后用列子短接T1.413的K极和A极看紫色线上的电压是否变低或者不变.假如紫色线上电压变低为正常，假如紫色线上电压还是不变，说明放大电路中的三极管被软击穿。放大电路中由光电藕合器中的三极管和Q4调制三极管组成.在该电源中紫色线上的电压跟短接前没发生改变还是为3.71伏.不是光耦器坏就是Q4坏或者两个一起坏.依次更坏。最终更换光耦器817C在直上电源线.测斑紫色线电压复原正常为5.07伏，短接绿色线电源正常工作了.分别有12V5V3.3V电压输出了。
