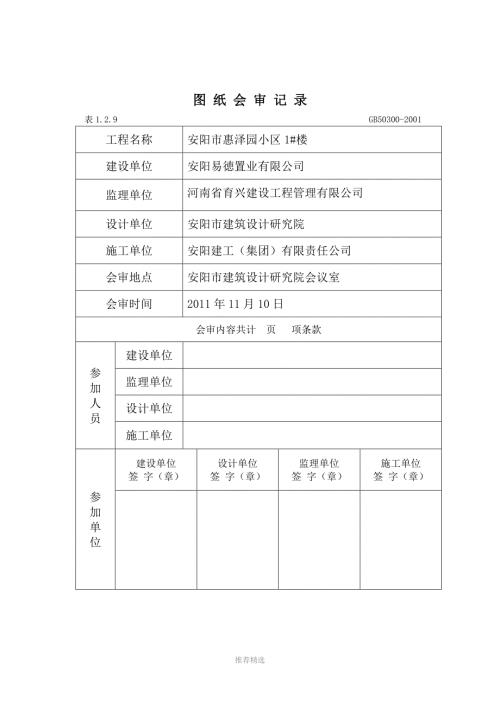

1、图 纸 会 审 记 录表1.2.9 GB50300-2001工程名称安阳市惠泽园小区1#楼建设单位安阳易徳置业有限公司监理单位河南省育兴建设工程管理有限公司设计单位安阳市建筑设计研究院施工单位安阳建工（集团）有限责任公司会审地点安阳市建筑设计研究院会议室会审时间2011年11月10日会审内容共计 页 项条款参加人员建设单位监理单位设计单位施工单位参加单位建设单位签 字（章）设计单位签 字（章）监理单位签 字（章）施工单位签 字（章）推荐精选1. 结施01 7.4.2中窗台宽*120改为窗台宽*60，具体结合窗户位置2. 结施02 说明4添加“采用04G101-3 39页施工”3. 地下室墙筋水
2、平筋布于立筋外侧4. 结施12 1.17.18.28.F.R轴悬挑梁箍筋统一为8100（2），梁截面为300*6005. 结施 三层以上200*350各悬挑梁下部配筋统一调整为2146. 结施03 JZL-26按JZL-28配筋施工7. 基础梁环境类别为二a8. YAZ-2.5.6.13.14统一按YAZ-1配筋施工9. 结施04YDZ-3表中150改为12510. 竖向钢筋连接方式采用电渣压力焊11. 卫生间梁定位按建施定位，梁露出部分统一分布在卫生间内12. 6钢筋统一改为6.513. 地下室排烟井与地下室外墙一起浇筑，底板加厚为400，垫层取消，砼标号不表14. 基底标高改为-4.7M，
3、基础持力层不变，地下室层高变为3.4M，以及因此引发的楼梯及其他部位的变更，详见附图参加单位建设单位签 字（章）设计单位签 字（章）监理单位签 字（章）施工单位签 字（章）推荐精选15. 结施02 18-20与D-F轴之间仅有南北向有配筋，12300，代表上部附加筋16. 建施131-1剖面部分阳台有花池，结施中没有对应梁板配筋，见附图17. 凡L开头梁均按11G101-1 86页构造18. 建施 地下室新增配电室按照电施改施工19. 建施02 9-11轴与FG轴之间排烟井向9轴方向位移750，其他不变；M-K与25-26轴之间排烟井向M轴方向位移1050，其他不变20. 建施05 二层屋顶外
4、轮廓线示意处楼板向外挑出200，并做滴水，拐角处28-D轴部分上翻300，上翻部分宽10021. 建施13 阳台栏板中外翻檐外翻部分宽度为12022. 建施16 所有空调预留洞均为7523. 建施16 公共卫生间布置详图排风扇预留洞距地2200，离墙30024. 建施16 无障碍居室空调洞离墙100改为20025. 地下室墙与梁交叉处墙立筋进入梁中，够锚固长度的可以直锚26. 筏板加强筋范围指附加筋所在的一个梁跨内27. 地梁先绑东西向，后绑南北向参加单位建设单位签 字（章）设计单位签 字（章）监理单位签 字（章）施工单位签 字（章）推荐精选28. 结施03 E轴5-7段地梁配筋原位标注6/2
5、取消29. 主体所用钢筋（HPB300）改为（HPB235）30. 结施03 25轴B-D段原位标注822 6/2改为725 3/431. 结施中所有楼梯平台高于结构标高30mm32. 水施中标准层户卫生间给水分支管明装暗装由甲方自定33. 电施中有线电视户内终端配管为JDG2034. 商场部分和标准层阅览室KT箱改为HUM18-63/2P25A35. 公共卫生间增加4处照明，相应位置增加双开1个，单开2个36. 28轴交D轴处增设开关1个37. 卫生间镜前灯安装高度1.8米38. 户内配电箱底边为1.6米，开关1.3米，插座0.3米，单相防水带开关五孔插座改为五孔安全型插座，安装高度为底边1
6、3米39. 户内ALH箱移至靠近门口处，不影响储物间40. 图中所有SC管改为JDG管41. 结施14 楼梯详图中3轴4轴位置交换，其他不变42. 建施16 排烟井中排水管道为DN50铸铁管道43. 结施04 32轴上D-F轴段排烟井尺寸与建施不符，以结施为准参加单位建设单位签 字（章）设计单位签 字（章）监理单位签 字（章）施工单位签 字（章）推荐精选44. 楼梯踏步增加12护角筋，6200焊接，长100。45. 结施04边缘构件配筋表中YDZ-16尺寸变为700*700柱外伸650墙46. 结施04排烟井节点详图与建施16节点详图不符，外形以结施为准。47. 结施总说明7.4.4墙长超过5米时中部及转角处表示墙长超过5米时中部以及全部转角处都有构造柱。 48. 建施16排烟道详图中铁箅子下有出檐，结施没有相应配筋，配筋按照对应位置顶板配筋延伸。49. 建施16居室布置详图阳台雨水管在屋面排水图中未出现的，在九层封闭，只留地漏。参加单位建设单位签 字（章）设计单位签 字（章）监理单位签 字（章）施工单位签 字（章） （注：可编辑下载，若有不当之处，请指正，谢谢!） 推荐精选
