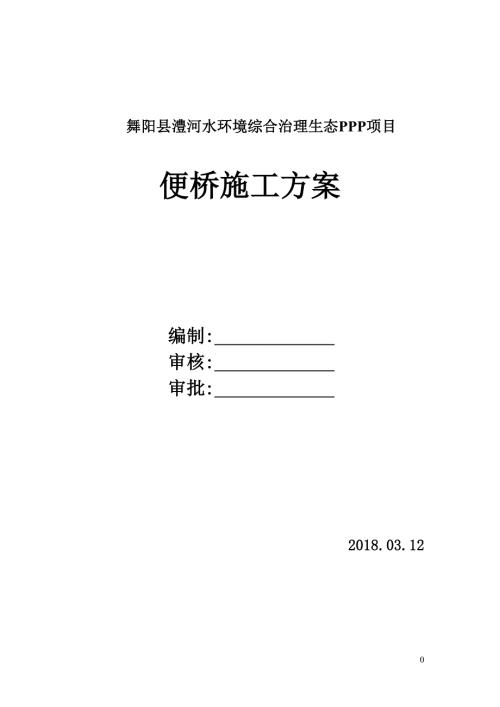

1、舞阳县澧河水环境综合治理生态PPP项目便桥施工方案 编制: 审核: 审批: 2018.03.12目 录1.工程概况32.施工准备43.施工方法44。施工工艺流程图75。机具设备使用计划86.劳动资源计划97安全、质量保证措施108技术、安全保证措施119文明施工及便桥施工防污染措施1210附件12一、 工程概况工程名称:*位于 ，总长度*公里，总用地面积约为*万平方米。项目采用*模式建设,总投资*万元，其中重点*公里*万元，建设期三年。项目建设在保留现状植物的基础上,结合现有的地形地貌,主要建设农耕文化体验、湿地公园、滨水风光带、水岸休闲公园等四个主题空间,致力打造集观光、休闲、健身娱乐等为一
2、体的滨河景观.建设单位:监理单位：施工单位:我项目部为了施工便于车辆通行及现场材料及土方的运输，临时预埋圆管涵做栈桥便道，设计桥长为228。52米，桥面宽12米,管涵直径为2米，壁厚为20厘米，共布置23排,每排10节，每节2米，共计460米。根据*县水利局提供的澧河近、远期流量的数据与现场地形、地质等实际调查相结合，充分考虑节约成本因素，确定施工便桥采用简易便桥结构形式.如汛期水量过大,管涵不能满足排水要求，及时挖断管涵南侧引线段道路土堤保证正常排水.二、 施工准备1、现场施工便道已具备砼和圆管涵等的运输条件。2、施工圆管涵班组人员已到场，已做好施工前的生产、生活准备。3、圆管涵施工机械设备
3、已经进场,主要机械为挖掘机1台，铲运车1台，25吨吊车一台,10kw发电机一台，蛙式打夯机一台，20t振动碾一台，振捣棒2条。做好施工前的安装调试，可以投入生产中.三、 施工方法1。定桥位首先根据施工图纸，结合I区定位边界及正式跨河桥位置来控制好便桥桥位，既要避免侵占正式跨河桥（临空栈桥）桥墩位置,又要为正式跨河桥桥梁吊装提供必要的便利条件，定出埋设圆管涵便桥位置。便桥位置设置于正式跨河桥下。2。导流沟施工由于该河渠施工时期为常年流水,淤泥较深5米以上,开挖换填难度大，先做导流沟,保证正常流水，方可进行基础抛填作业。导流沟宽度40米（原河水面高程63。2米，宽度43米)，开挖深度与现状河底持平
4、高程61.1米）。导流沟挖出土方用拉土车倒运至导流沟南侧，距导流沟不少于10米，防止滑坡。3.基础施工基础下部施工采用边挖边填施工，挖掘机挖淤泥河底高程（61。1米）以下2米深度,涵管四周每侧向外延伸4m为挖淤泥宽度以保证基础四周受力均匀。基础下部直接采用大块（50cm以上）山石抛填，抛填深度3。2米.利用大型挖掘机挖斗向下挤压密实，中部基础采用1020cm片石填筑，厚度100cm,上部基础采用2030mm碎石填筑，厚度30cm基础顶面与河道现状高程低2025cm。局部及河道两侧淤泥挖至填筑基底后换填至基础顶面标高。涵管每侧向外延伸4m为填筑宽度.4。埋设涵管涵管为预制的成品采购,管涵运输、
5、装卸过程中，应采取防止涵管碰撞损坏的措施。安装前检查确认涵管无裂纹，破损等缺陷。放出涵管安装轴线后开始安装,现场采用25t吊车吊装，要求各管涵应顺水流方向安装平顺，当管壁厚度不一致时应调整高度使下部内壁齐平。管内口径现状河床持平，确保管涵受力均匀.安装管涵采用人工配合吊车机械安装，安装时从右岸开始,使接头面向上游，每节涵管应紧贴与基座上，使管涵受力均匀；所有管涵应按正确的轴线安放,并应保证内壁齐平，管内清洁无杂物.圆管涵便桥共埋设200cm的管涵23组，每组10节,接缝宽度为5cm.管涵之间用C15砼填筑。5顶面施工管顶采用回填土进行覆盖，覆盖层厚度为250cm，填土高度超过50cm后,才允许
6、重型机械通过。桥面铺设100cm厚山皮石，顶面覆盖一层10cm厚的碎石。两侧放坡坡度不小于1:1.1。为防止雨水冲刷两侧护坡加设土工布护面,土工布护面应安装牢固,表面平顺，无褶皱.引线便道顶部铺设400cm厚山皮石，顶面覆盖一层10cm厚的碎石.便桥及过河便道两侧距坡脚80cm通长加设防护栏杆（50架子管，立杆间距2米，铆地1米。两排横杆，上排横杆距地1.1米，下排横杆距地0。6米）,防止人员发生安全事故。四. 施工工艺流程图测量放样 导流沟施工大石抛投施工 块石填筑施工 碎石基础施工 管涵安装 填土覆盖 桥面施工 五机具设备使用计划 表一 机具设备使用计划表 序号名称单位数量125t汽车吊台
7、1250铲车台13210型挖掘机台1420t振动碾台15全站仪台16精密水准仪台1710KW发电机台18蛙式打夯机台19振捣棒条21014t拉土车台2六劳力资源计划 表二 劳力资源计划表 序号名称人数序号名称人数1技术主管17普工102技术员28电工13质检员19专职机械司机64工长1105测量人员2116专职安全员112七.质量保证措施针对该分项工程的实际情况,需要注意以下几点：1。加强质量管理，落实施工队伍班组质量责任制，现场施工由徐卫峰负责。2。落实技术交底,加强对现场施工技术人员的检查和教育。3。明确安全责任,由专职安全员负责检查落实。4.作业人员进入施工现场必须标准化工地的要求佩戴好
8、安全帽。5.落实管涵施工的安全交底，安全员要对危险源进行分项，增强安全意识。6。开挖做好临时围护,同时采用拉三角旗、警示绳措施警示。7.在施工过程中，不定期进行检修，以防止不均匀沉降造成不利影响.8。桥头设置限速、限载、等安全告示牌,，严禁超载车辆通行,非施工车辆和人员不得随意通行。9.定期安排人员维护、检查便桥，洪水季节，安排汛期值班人员检查水位对便桥基础的影响。八技术、安全保证措施1.便桥应严格按设计要求组织施工.2。严格按照安全施工要求作业：进入施工现场必须佩带安全帽。大锤、手锤的木把应质地坚实、安装牢固.打锤时禁止戴手套.二人打锤严禁相对站立。多人抬材料和工件时要有专人指挥,精力集中，
9、行动一致。互相照应，轻抬轻放，以免伤人，并应将道路清理好.使用各种机械，要先进行各部检查，试运转正常,方可正式使用。操作人员必须了解机械的性能及安全操作规程。吊车作业应严格遵守安全操作规程,做到十不吊。电焊工作地点5米以内不得有易燃、易爆材料.为防止触电必须遵守有关电气安全规程。3。在涌潮及洪水期间必须经常观测桥位处受冲刷的情况，冲刷超过设计要求时，必须及时便桥南侧道路土堤保证正常排水。4。车速不得大于10km/h.九文明施工及便桥施工防污染措施1、施工前项目部组建环境保护小组，设专职负责人。2、对所有参建员工进行教育，提高保护意识，把学习和教育贯穿到工程施工的始终，使所有员工明确环境保护的重要性。3、做好便桥搭设及使用过程中杂物、垃圾的处理措施，集中将杂物、垃圾打堆运至岸上，确保杂物、垃圾不抛入河道中.4、项目部定期派专人清理便桥上杂物、垃圾.5、项目部环境保护小组定期开展环保检查，及时处理破坏环境的行为。6。基槽开挖土方运至指定的弃土场地。7.施工现场按标准化工地的要求悬挂醒目的施工告示牌、材料标示牌等。附件：1.便桥施工简图2。便桥位置平面示意图11
